Manual MU-0030
Manual MU-0030
Antena/Módulo Externo para RXP PRO
Antena/Módulo Externo para RXP PRO
Introdução:
Esta nota de aplicação visa esclarecer como é possível usar placas receptoras
adicionais ligadas ao RXP PRO (conhecido também como módulo guarita).
O uso de receptores adicionais no RXP PRO aumenta a capacidade de expansão e a
utilidade do produto, pois com estes receptores adicionais instalados em conjunto com o
RXP PRO, podemos controlar até 30 portões automáticos com o mesmo aparelho.
Neste manual são usadas muitas siglas e nomes que talvez não seja de
conhecimento de todos, por isso colocamos na última página deste manual uma
tabela com as siglas e nomes mais utilizados.
Manual
RXP PRO +
receptores
adicionais/módulos
externos
Forma de comunicação:
O RXP PRO se comunica com outros receptores através de 2 fios apenas que neste
manual será referenciada como “REDE RXP”.
Devido à utilização de somente dois fios para comunicação entre todos os
equipamentos, cada receptor adicional deve ter um endereço na instalação, o endereço do
receptor adicional é configurado pela CHAVINHA de 5 posições existente na placa
receptor/módulo externo
Produto:
Antena RXP
PRO
/Módulo
Externo
Este documento:
Versão 1: 13/04/2010
Revisão 0

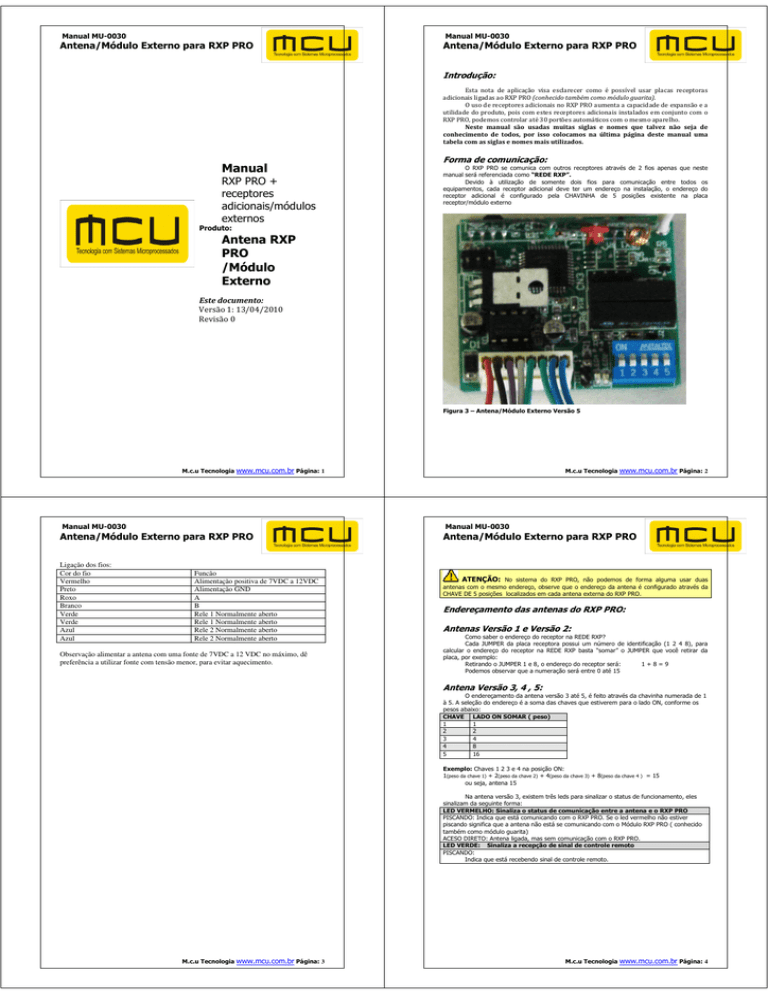

Figura 3 – Antena/Módulo Externo Versão 5
M.c.u Tecnologia www.mcu.com.br Página: 1
M.c.u Tecnologia www.mcu.com.br Página: 2
Manual MU-0030
Manual MU-0030
Antena/Módulo Externo para RXP PRO
Antena/Módulo Externo para RXP PRO
Ligação dos fios:
Cor do fio
Vermelho
Preto
Roxo
Branco
Verde
Verde
Azul
Azul
Funcão
Alimentação positiva de 7VDC a 12VDC
Alimentação GND
A
B
Rele 1 Normalmente aberto
Rele 1 Normalmente aberto
Rele 2 Normalmente aberto
Rele 2 Normalmente aberto
Observação alimentar a antena com uma fonte de 7VDC a 12 VDC no máximo, dê
preferência a utilizar fonte com tensão menor, para evitar aquecimento.
ATENÇÃO: No sistema do RXP PRO, não podemos de forma alguma usar duas
antenas com o mesmo endereço, observe que o endereço da antena é configurado através da
CHAVE DE 5 posições localizados em cada antena externa do RXP PRO.
Endereçamento das antenas do RXP PRO:
Antenas Versão 1 e Versão 2:
Como saber o endereço do receptor na REDE RXP?
Cada JUMPER da placa receptora possui um número de identificação (1 2 4 8), para
calcular o endereço do receptor na REDE RXP basta “somar” o JUMPER que você retirar da
placa, por exemplo:
Retirando o JUMPER 1 e 8, o endereço do receptor será:
1+8=9
Podemos observar que a numeração será entre 0 até 15
Antena Versão 3, 4 , 5:
O endereçamento da antena versão 3 até 5, é feito através da chavinha numerada de 1
à 5. A seleção do endereço é a soma das chaves que estiverem para o lado ON, conforme os
pesos abaixo:
CHAVE LADO ON SOMAR ( peso)
1
1
2
2
3
4
4
8
5
16
Exemplo: Chaves 1 2 3 e 4 na posição ON:
1(peso da chave 1) + 2(peso da chave 2) + 4(peso da chave 3) + 8(peso da chave 4 ) = 15
ou seja, antena 15
Na antena versão 3, existem três leds para sinalizar o status de funcionamento, eles
sinalizam da seguinte forma:
LED VERMELHO: Sinaliza o status de comunicação entre a antena e o RXP PRO
PISCANDO: Indica que está comunicando com o RXP PRO. Se o led vermelho não estiver
piscando significa que a antena não está se comunicando com o Módulo RXP PRO ( conhecido
também como módulo guarita)
ACESO DIRETO: Antena ligada, mas sem comunicação com o RXP PRO.
LED VERDE: Sinaliza a recepção de sinal de controle remoto
PISCANDO:
Indica que está recebendo sinal de controle remoto.
M.c.u Tecnologia www.mcu.com.br Página: 3
M.c.u Tecnologia www.mcu.com.br Página: 4
Manual MU-0030
Manual MU-0030
Antena/Módulo Externo para RXP PRO
Antena/Módulo Externo para RXP PRO
Numeração dos receptores:
Na hora de programar o controle remoto no RXP PRO ele pergunta em qual receptor ou
grupo que você deseja programar (0 à G) deve-se digitar um número de “0 a 9” ou uma letra
de “A a G”. A tabela 1 mostra como converter o dígito para saber em qual endereço você
deverá fornecer:
NÚMERO HEXADECIMAL NÚMERO DECIMAL
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
A
10
B
11
C
12
D
13
E
14
F
15
Chaves em ON
Nenhuma
1
2
1e2
3
1e3
2e3
12e3
4
1e4
2e4
12e4
3e4
13e4
23e4
123e4
Figura 1 – Conexão entre 1 MÓDULO CPU com 1 Módulo RECEPTOR
Conexão da placa receptora com o RXP PRO:
Esta placa foi desenvolvida para se comunicar com o RXP PRO através de dois fios, pela
“REDE RXP PRO”, na figura 2 ilustramos a conexão de uma placa receptora com o módulo CPU
RXP PRO.
As alimentações das antenas devem ser independentes do RXP PRO.
Dê preferência em usar fonte estabilidade de 12VOLTS DC ( Corrente contínua).
Por exemplo: 1 Fonte chaveada de 12V 1 Ampér, pode alimentar até 5 antenas/módulos
externos.
Não use a alimentação que é fornecida pela central de comando ou alimentação que é utilizada
em outros equipamentos existentes no local da instalação.
ATENÇÃO:
A distancia máxima entre o módulo Receptor e o módulo
CPU que vai instalado na guarita não pode ultrapassar 1200 metros.
ATENÇÃO: NUNCA LIGUE RELÉS DE MÓDULOS DIFERENTES PARA
ACIONAR O MESMO PORTÃO, POIS ISSO PODE OCASIONAR ERRO NO
ACIONAMENTO, POIS PODE EXISTIR UM PEQUENO ATRASO ENTRE O
ACIONAMENTO DE UM RELÉ PARA OUTRO, MESMO QUE SEJA PROGRAMADO
Os fios que interligam a REDE RXP PRO (os fios A e B) devem ser trançados, como os
fios usados em telefonia ou cabo de rede de computadores.
Caso não se utilize fio trançado para interligar as antenas ao RXP PRO, o funcionamento não
poderá ser garantido.
PARA FUNCIONAR NO MESMO GRUPO.
M.c.u Tecnologia www.mcu.com.br Página: 5
M.c.u Tecnologia www.mcu.com.br Página: 6
Manual MU-0030
Manual MU-0030
Antena/Módulo Externo para RXP PRO
Antena/Módulo Externo para RXP PRO
Exemplo 2: Conexão entre 2 módulos receptores e 1 módulo CPU
Nesta próxima sessão do manual vamos explicar como ligar e
programar o sistema de diversas formas de funcionamento, pois em local de
instalação temos uma situação diferente, caso nenhuma situação aqui
descrita atenda o que você deseja, entre em contato com o nosso suporte
técnico.
Situação de funcionamento solicitada pelo cliente: (Situação 1)
Revisado em 06/11/2008
O Cliente possui 2 Portões, e os usuários que acessam o portão 1, também podem acessar o
portão 2.
Solução:
•
Equipamentos necessários:
o 1 KIT RXP PRO ( já vem completo, com fonte e placa backup )
o 2 Antenas receptoras para RXP PRO
o As antenas deverão ser alimentadas com fontes independentes.
o 2 Fontes de 12VDC x500mA para alimentar as antenas do RXP PRO Estas
fontes serão necessárias caso não seja possível alimentar a antena utilizando a
central de comando do portão automático. Nós da M.c.u recomendamos utilizar
fonte de alimentação separada, pois existem modelos de centrais de comando
que não fornecem corrente suficiente para alimentação da antena.
o Fio trançado para interligação entre as antenas e o RXP PRO
•
•
Passos a serem seguidos:
Portão 1:
o
O JUMPER FINAL DE LINHA deve ser colocado somente no receptor mais distante do
modulo CPU.
Conforme os exemplos fornecidos, podemos ver que toda a ligação entre os módulos
receptores e o RXP PRO (módulo Guarita/Módulo CPU) é feita utilizando-se apenas dois fios (A
e B), e todos os receptores são ligados em paralelo. (sinais A e B)
o
•
Sempre instale as fontes em locais que não tenha umidade, mas que tenha ventilação.
Ao instalar a antena, procure um local onde ela fique o mais livre possível de obstáculos, pois
vários fatores influenciam na recepção do sinal vindo do controle remoto:
o Nunca instale a antena dentro de caixa de ferro.
o Nunca instale a antena com os furos da caixa virados para cima.
o Nunca instale a antena em locais onde o cliente faz a limpeza utilizando jatos de água forte.
o Nunca instale a antena próxima aos transformadores de energia elétrica.
o Não faça emendas no fio da antena, ela já vai com o tamanho ideal para funcionamento.
o
Fixe bem a caixa da antena, não somente com cola, mas de preferência com parafusos de fixação
o Alimente a antena com uma fonte de 12 VDC
M.c.u Tecnologia www.mcu.com.br Página: 7
Portão 2:
o
Dica: em locais onde temos só um portão, você pode curto-circuitar as duas saídas dos
relés para que ambos os botões do controle remoto acionem o mesmo portão.
o
•
Configurar uma antena com o endereço 15 (Colocar as chaves 1 2 3 e 4 em
ON), ligar esta antena próxima ao portão 1, e ligar a saída do Relé 1 desta
antena na botoeira do portão 1, caso o deseja que o portão seja acionado
através do controle remoto.
Alimentar a antena com a fonte correta, conforme sitado anteriormente neste
manual
Configurar uma antena com o endereço 14 (Colocar as chaves 2 3 e 4 em ON),
ligar esta antena próxima ao portão 2, e ligar a saída do Relé 2 desta antena na
botoeira do portão 2, caso o deseja que o portão seja acionado através do
controle remoto.
Alimentar a antena com a fonte correta, conforme sitado anteriormente neste
manual
Configurações e ligações diversas:
o
o
o
o
Passar a fiação com fio de par trançado para interligar os fios A e B das
antenas e o RXP PRO.
Cadastrar todos os controles remotos no grupo G
Após cadastrar todos os controles remotos, faça backup dos dados
Outras informações de ligação das fontes e dos receptores podem ser
encontradas neste manual.
M.c.u Tecnologia www.mcu.com.br Página: 8
Manual MU-0030
Antena/Módulo Externo para RXP PRO
Situação de funcionamento solicitada pelo cliente: (Situação 2)
Revisado em 06/11/2008
O Cliente possui 2 Portões, e os usuários que acessam o portão 1, não podem acessar o portão
2.
Solução:
•
Equipamentos necessários:
o 1 KIT RXP PRO ( Já vem com fonte, placa backup)
o 2 Antenas receptoras para RXP PRO
o As antenas deverão ser alimentadas com fontes independentes.
o 2 Fontes de 12VDCx500mA para alimentar as antenas do RXP PRO Estas fontes
serão necessárias caso não seja possível alimentar a antena utilizando a central
de comando do portão automático. Nós da M.c.u recomendamos utilizar fonte
de alimentação separada, pois existem modelos de centrais de comando que
não fornecem corrente suficiente para alimentação da antena.
o Fio trançado para interligação entre as antenas e o RXP PRO
•
•
Passos a serem seguidos:
Portão 1:
o
o
•
Portão 2:
o
o
•
Configurar uma antena com o endereço 0 (deixar todos as chaves em OFF),
ligar esta antena próxima ao portão 1, e ligar a saída do Relé 1 desta antena na
botoeira do portão 1, caso o deseja que o portão seja acionado através do
controle remoto.
Alimentar a antena com a fonte correta, conforme sitado anteriormente neste
manual
Configurar uma antena com o endereço 1 (Colocar somente a chave 1 em ON),
ligar esta antena próxima ao portão 2, e ligar a saída do Relé 1 desta antena na
botoeira do portão 2, caso o deseja que o portão seja acionado através do
controle remoto.
Alimentar a antena com a fonte correta, conforme sitado anteriormente neste
manual
Configurações e ligações diversas:
o
o
o
o
o
Passar a fiação com fio de par trançado para interligar os fios A e B das
antenas e o RXP PRO.
Cadastrar todos os controles que terão acesso ao portão 1 no GRUPO 0 (ZERO)
Cadastrar todos os controles que terão acesso ao portão 2 no GRUPO 1 (UM)
Após cadastrar todos os controles remotos, faça backup dos dados
Outras informações de ligação das fontes e dos receptores podem ser
encontradas neste manual.
Siglas e nomes usados neste manual:
Sigla ou nome
RXP PRO
Fonte DC
REDE RXP
mA
Descrição
Conhecido também como módulo guarita. Equipamento que vai instalado
geralmente dentro da guarita e nele é feita toda a programação e
configuração do equipamento
Fonte de alimentação geralmente estabilizada e com saída de tensão contínua
Sinal de comunicação que passam nos Fios A e B utilizados para comunicação
entre o RXP PRO e os módulos externos ou antenas receptoras externas.
O Sinal A e B segue o padrão RS485.
Diz-se Mili ampér. Unidade de medida de corrente elétrica,
M.c.u Tecnologia www.mcu.com.br Página: 9
