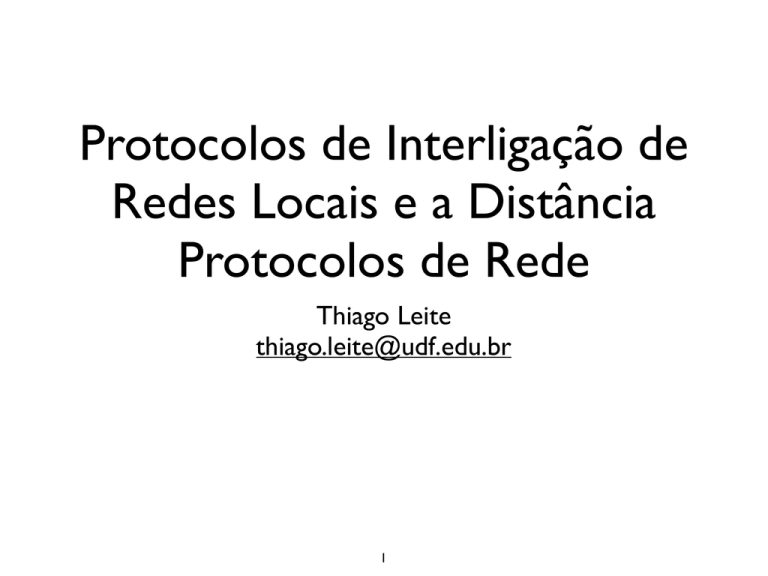

4 - Protocolos de Rede.key

Protocolos de Interligação de
Redes Locais e a Distância
Protocolos de Rede
Thiago Leite
[email protected]
1
Falha de Conexão
2
Protocolos de Rede
• Funções da camada de rede
• transmissão fim-a-fim
• precisa conhecer a topologia de rede
• determina a escolha de caminhos
3
Rede de computadores sob o ponto
de vista da camada de rede
4
Protocolos de Rede
• Serviços oferecidos pela camada de rede
utilizando TCP/IP
• Endereçamento uniforme (válido em
LANs e WANs)
• Comunicação sem conexões
5
Protocolos de Rede
• Serviços não orientados a conexão
• Pacotes são chamados datagramas
• Rede de datagramas
• Cada pacote é transporte
independentemente sem ordenação ou
fluxo
6
Protocolos de Rede
• Serviços não orientados a conexão
• Roteadores possuem tabelas
• apenas conferem o destino e indicam a
interface de saída
• condições do enlaces podem influenciar as
decisões
• as interfaces são as diretamente
conectadas
7
Protocolos de Rede
• Roteamento para datagramas
• Uma decisão a cada pacote
• Condições do enlaces
8
Vídeo Internet
Exchange Point
• Internet revelada: um filme sobre Pontos de
Troca de Tráfego (IXP - Internet Exchange
Point)
9
IXP - Internet Exchange Point
10
Protocolos de Rede
• Interconexão de Redes na Camada de Rede
• Diferentes tipos de redes
• Como conectar redes diferentes
• Roteamento entre redes
• Fragmentação de pacotes
11
Pacotes transmitidos em diferentes
redes
12
Protocolos de Rede
• Transmissão por diferentes redes
• Fragmentação dos pacotes por vezes é
necessária
• MTU (Maximum Transmission Unit)
• Pode ser realizada a descoberta do MTU
no momento da transmissão
13
Descoberta do MTU
14
Protocolos de Rede
• A camada de rede na Internet
• Conjunto de sub-redes ou sistemas
autônomos (AS - Autonomous Systems)
• Rede dividida em níveis
• rede de nível 1 é o maior dos
backbones da Internet
• conectados aos backbones estão os ISPs
15
Camada de Rede na Internet
16
Uso de Endereços IP
17
Cabos Submarinos
18
Protocolos de Rede
• A Internet é mantida graças ao IP (Internet
Protocol)
• parte fixa de 20 bytes no cabeçalho
• parte opcional variável
19
Análise do Protocolo IP
20
Cabeçalho IPv4
21
Protocolos de Rede
• Campos IPv4
• Versão - 4 bits
• Primeiro campo do cabeçalho
• Possui valor 4 (0100) no IPv4
22
Protocolos de Rede
• Campos IPv4
• Internet Header Length (IHL) - 4 bits
• Número de palavras de 32 bits do cabeçalho
• Define o tamanho variável do IP
• Valor mínimo 5 (5x32 = 160 bits = 20 bytes)
• Valor máximo 15 (15x32 = 480 bits = 60
bytes)
23
Protocolos de Rede
• Campos IPv4
• Serviços diferenciados (DiffServ) - 8 bits
• Originalmente conhecido como Type of
Service
• Priorização de tráfego para novas
tecnologias
• VoIP por exemplo
24
Protocolos de Rede
• Campos IPv4
• Tamanho total - 16 bits
• Tamanho do datagrama, incluindo
cabeçalhos e dados, em bytes
• Tamanho mínimo é 20 bytes (20 bytes de
header + 0 de dados)
• Tamanho máximo é 65535 bytes (tamanho
máximo em 16 bits)
25
Protocolos de Rede
• Campos IPv4
• Identificação - 16 bits
• Identificação de fragmentos de um
datagrama original
• Experimentos sugerem utilizar o campo
para rastreamento da origem dos pacotes
• auxílio na detecção da origem de
endereços spoofing
26
Protocolos de Rede
• Campos IPv4
• DF (Don’t Fragment) e MF (More Fragments)
- 3 bits
• Controlar a identidade dos fragmentos
• bit 0 - deve ser zero (1º de Abril - Evil bit)
• bit 1 - Don't Fragment (DF)
• bit 2 - More Fragments (MF)
27
Protocolos de Rede
• Campos IPv4
• Deslocamento de fragmento - 13 bits
• Deslocamento de bytes desde o primeiro no
datagrama original
• Possui valor zero quando é o primeiro datagrama
ou se esse não é fragmentável
• Contado sempre em múltiplos de 8
• ex: 1480 bytes de deslocamento, o valor no
campo será 185 (1480/8=185)
28
Protocolos de Rede
• Campos IPv4
• Tempo de vida (TTL - Time To Live) - 8 bits
• Previne que pacotes perdidos persistam na Internet
• Limita o tempo de vida de um datagrama
• Antigamente contava segundos de vida restantes
• Atualmente conta número de hops restantes
• Cada roteador no caminho decrementa o TTL
• Se um roteador decrementa a zero, o datagrama é
descartado
29
Protocolos de Rede
• Campos IPv4
• Protocolo - 8 bits
• Protocolo que o IP carrega na porção
de dados (camadas acima)
• TCP e UDP são possíveis exemplos
30
Protocolos de Rede
• Valores possíveis do campo “protocolo” do
cabeçalho IP
• 1 (0x01) protocolo ICMP
• 4 (0x04) IP sobre IP
• 6 (0x06) protocolo TCP
• 17 (0x11) protocolo UDP
• 41 (0x29) protocolo IPv6
31
Protocolos de Rede
• Campos IPv4
• Checksum do cabeçalho - 16 bits
• Verificação de erros no cabeçalho
• Verificado a cada hop
identificado falha na integridade o pacote será
• Se
descartado
• Erros devem ser identificados em cada protocolo
• UDP e TCP possuem seus próprios campos de Checksum
a modificação do TTL a cada hop, um novo
• Devido
Checksum deve ser computado toda vez
32
Protocolos de Rede
• Campos IPv4
• Endereço de origem - 32 bits
• Endereço de destino - 32 bits
33
Protocolos de Rede
• Endereço IP
• 32 bits separados em quatro octetos
• Endereços variam de 0.0.0.0 até 255.255.255.255
• Uma porção dos bits identifica a rede e outra
porção dos bits identifica o host na rede
7
0
8
15 16
23 24
31
1 0 0 1 0 0 1 0 1 0 1 0 0 1 0 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0
146
164
2
34
70
Máscara IPv4
35
Protocolos de Rede
• Endereço IP é composto de cinco classes de
endereços
• determinam a finalidade do endereço
• antigamente determinavam a qual era a porção
de endereço de rede e endereço de host
• endereços que não “respeitam” a classe para
definir a classe são chamados de CIDR (Class
Less InterDomain Routing)
36
7
0
8
15 16
23 24
A
0
B
1 0
C
1 1 0
D
1 1 1 0
Endereço multicast
E
1 1 1 1
Endereço reservado
Id. da rede
31
Id. do host
Id. da rede
Id. do host
Id. da rede
Id. do host
Classes de Endereços IP
37
Intervalos de endereços por classe
38
Número de redes e hosts por classe
39
IP 0.0.0.0 é usado pelos hosts quando eles estão sendo inicializados. Os e
como número de rede se referem à rede atual. Esses endereços permit
açam referência às suas próprias redes sem saber seu número (mas ela
ua classe para saber quantos zeros devem ser incluídos). O endereço qu
dígitos 1 permite a difusão na rede local, que em geral é uma LAN. Os end
de rede apropriado e que tiverem apenas valores 1 no campo de host permi
nviem pacote s de difusão para LANs distantes, em qualquer parte da Intern
inistradores de redes desativem esse
40 recurso). Por fim, todos os endere
Endereços IP Especiais
Protocolos de Rede
• Cada rede possui um esquema de
endereçamento
• A rede pode ser dividida em redes
menores chamadas sub-redes
• Ex: sub-rede do Departamento de
Informática na rede da universidade
41
Rede
146.164.0.0
Economia
Engenharia
Informática
Sub-redes
Medicina
Letras
Rede com sub-redes
42
Protocolos de Rede
• Porção do endereço pode ser utilizada para
sub-endereçamento
(a)
Id. da rede
(b)
Id. da rede
Id. do host
Id. da sub-rede
43
Id. do host
Exemplo de sub-endereçamento
44
Protocolos de Rede
• Qual a máscara de rede CIDR do exemplo
anterior?
• Qual o endereço de rede e broadcast da
rede 192.168.0.0/26?
45
Protocolos de Rede
• NAT (Network Address Translation)
• “tradução” de um endereço por outro
• associar mais de um host a um mesmo
endereço
• os endereços são concedidos por demanda
• no acesso à rede externa o endereço é
concedido a um computador
46
Protocolos de Rede
• Endereços privados, restrito apenas a redes locais e
não-roteáveis
• 10.0.0.0 — 10.255.255.255/8
• 16.777.216 hosts
• 172.16.0.0 — 172.31.255.255/12
• 1.048.576 hosts
• 192.168.0.0 — 192.168.255.255/16
• 65.536 hosts
47
Exemplo de NAT
48
Protocolos de Rede
• E como ocorre a volta dos pacotes que foram
transmitidos para fora da rede local?
• normalmente o IP carrega os protocolos TCP ou
UDP na camada de transporte
• TCP e UDP utilizam portas de 16 bits (0 a
65535) para endereçamento de origem e destino
de serviço
• realizar processo análogo a uma empresa com
apenas um número de telefone externo e ramais
49
Protocolos de Rede
• Utilizar a porta de origem e o endereço
privado de origem como associação a qual
computador interno foi realizado o NAT
192.168.1.2
192.168.1.1
192.168.1.2:3410
17.17.17.17:2500
17.17.17.17
src: 192.168.1.2:3410
dst: 200.11.16.190:443
src: 17.17.17.17:2500
dst: 200.11.16.190:443
50
200.11.16.190
Protocolos de Rede
• Protocolos de gerência de redes
• ARP
• ICMP
51
Protocolos de Rede
• Apesar dos hosts na Internet possuírem um IP (ou
vários) o hardware da camada de enlace não
reconhece o endereço IP
• A comunicação no nível de enlace utiliza apenas o
endereçamento MAC
• É necessário mapear os endereços lógicos (IP) em
endereços físicos (MAC)
• não há um mapeamento pré-definido entre
endereço IP e endereço MAC
52
Protocolos de Rede
• ARP (Address Resolution Protocol)
• RFC 826
• mapeia endereços IP em endereços MAC
• pode ser utilizada para converter endereços de
qualquer natureza em IP
• utiliza o princípio da difusão (broadcast) para
questionar aos demais hosts da rede
• sempre que encontra o resultado de uma conversão,
os dados são armazenados em cache
53
Broadcast ARP
ARP Broadcast
“Who has IP
address
200.241.16.8?”
Host
ARP Response
“I do!”
200.241.16.8
Solicitação ARP
54
ARP Request
Recall that a broadcast is
forwarded by all bridges
(bridges create a single
logical network), but is not
forwarded by routers
(routers connect logically
separate networks).
ARP Request / Reply
ARP Request/
Reply
ARP Request
O ARP Request faz uso de
broadcast, enquanto o ARP
Reply realiza a comunicação por
meio de unicast.
55
ARP Reply
Protocolos de Rede
• Os endereços que já foram mapeados são
armazenados em cache
• Antes de uma nova transmissão verifica-se se já
há o mapeamento em cache
• Evitar tráfego desnecessário na rede
• As entradas em cache possuem um tempo para
expirarem
• O cache ARP é chamado de Tabela ARP
56
IP Address
Ethernet Address
223.1.2.1
08-00-39-00-2f-c3
223.1.2.2
08-00-5a-21-a7-22
223.1.2.3
08-00-28-00-38-a9
223.1.2.4
08-00-10-99-ac-54
Exemplo de Tabela ARP
57
Protocolos de Rede
• Resolução de endereços locais
1. O IP verifica se trata-se de um endereço da
mesma rede
2. Verifica-se na Tabela ARP se já existe o
mapeamento entre endereço lógico e físico
3. Não existindo o mapeamento, cria-se um “ARP
Request” com destino Broadcast
4. O ARP Request possui os dados da estação de
origem (endereços IP e MAC)
58
ARP Request / Reply
Example ARP Request
IP Address (32 bits)
Ethernet Address (48 bits)
Sender
223.1.2.1
08-00-39-00-2f-c3
Receiver
223.1.2.2
00-00-00-00-00-00
Example ARP Response
IP Address (32 bits)
Ethernet Address (48 bits)
Sender
223.1.2.2
08-00-5A-21-a7-22
Receiver
223.1.2.1
08-00-39-00-2f-c3
ARP Request e ARP Response
59
Protocolos de Rede
• Resolução de endereços locais (continuação)
5. cada máquina que receber o ARP Request compara o
endereço IP da pergunta com seu próprio endereço IP. Se
for diferente o host ignora o ARP Request
6. a estação que possuir o IP questionado no ARP Request irá
responder diretamente com um “ARP Response”
informando seu endereço físico
7. a estação de destino que respondeu também atualiza sua
Tabela ARP com as informações do solicitante
8. a estação de origem recebe o ARP Response e atualiza sua
Tabela ARP
60
Protocolos de Rede
• Resolução de endereços remotos
1. o IP verifica que trata-se de um endereço remoto
(externo à rede local)
2. a tabela de rotas é consultada para a rota até o destino
3. procura-se na Tabela ARP o mapeamento para o endereço
físico do roteador que irá encaminhar o pacote
4. se não houver, um ARP Request é enviado com o
endereço do roteador
5. o roteador responde com um ARP Response com seu
endereço físico
61
Protocolos de Rede
• Resolução de endereços remotos (continuação)
6. o pacote é montado com o endereço físico
do roteador e encaminhado para a rede
7. no roteador, o IP verifica se trata-se de um
endereço local ou remoto
8. se for remoto, repete-se os passos anteriores
9. se for local realiza-se os passos referentes a
resolução de endereços locais
62
Protocolos de Rede
• O ARP é encapsulado tal como o IP, dentro
de um frame Ethernet
• O campo “Type” do MAC, quando
carregando o ARP, apresenta o valor 0x806
63
Formato do Pacote ARP
32 bits
Formato do Pacote ARP
64
Protocolos de Rede
• Hardware Type (16 bits)
• tipo de interface física. Ex: 1 para
Ethernet
• Protocol Type (16 bits)
• especifica o protocolo que está sendo
mapeado. Ex: 0x0800 se for IPv4
65
Protocolos de Rede
• HLEN (8 bits)
• Tamanho em bytes do endereço físico. Ex:
6 se for Ethernet
• PLEN (8 bits)
• Tamanho em bytes do endereço lógico.
Ex: 4 se for IPv4
66
Protocolos de Rede
• Operation (16 bits)
• Tipo de mensagem. Ex: 1 = request, 2 =
response
• SenderHA (48 bits)
• Endereço de hardware da origem.
67
Protocolos de Rede
• SenderIP (32 bits)
• Endereço IP da origem
• TargetHA (48 bits)
• Endereço de hardware do destino
• TargetIP (32 bits)
• endereço IP do destino
68
Exemplo 2 – ARP Trace (Frame 1)
IP = 128.1.0.2
NIC = WstDig488C11
IP = 128.1.0.5
NIC = WstDigE38C11
IP = 128.1.0.6
NIC = WstDigEE8C11
A
B
C
ARP Request From Client A
is Broadcast to All Nodes
D
Protocol Analyzer
E
IP = 128.1.0.3
NIC = WstDigE38C11
IP = 128.1.0.1
NIC = WstDigE58C11
Quais os dados obtidos na análise?
69
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
Hardware type = 1 (10Mb Ethernet)
Protocol type = 0800 (IP)
Length of hardware address = 6 bytes
Length of protocol address = 4 bytes
Opcode 1 (ARP request)
Sender's hardware address = WstDig488C11
Sender's protocol address = [128.1.0.2]
Target hardware address = 000000000000
Target protocol address = [128.1.0.1]
ADDR HEX ARP Capturado
ASCII
0000 FF FF FF FF FF FF 00 00 C0 48 8C 11 08 06
70
Exemplo 2 – ARP Trace (Frame 2)
IP = 128.1.0.2
NIC = WstDig488C11
(cont.)
IP = 128.1.0.6
NIC = WstDigEE8C11
A
IP = 128.1.0.5
NIC = WstDigE38C11
B
C
ARP Response From Client E
is sent back to Node A
D
Protocol Analyzer
E
IP = 128.1.0.3
NIC = WstDigE38C11
IP = 128.1.0.1
NIC = WstDigE58C11
Quais os dados obtidos na análise?
71
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
ARP:
----- ARP/RARP frame ----Hardware type = 1 (10Mb Ethernet)
Protocol type = 0800 (IP)
Length of hardware address = 6 bytes
Length of protocol address = 4 bytes
Opcode 2 (ARP reply)
Sender's hardware address = WstDigE58C11
Sender's protocol address = [128.1.0.1]
Target hardware address = WstDig488C11
Target protocol address = [128.1.0.2]
ADDR HEX
ARP Capturado
ASCII
72
Protocolos de Rede
• Observações sobre o ARP
• origem e destino se alternam na resposta do ARP
• o ARP não é exclusivo do TCP/IP, já que há campos para
identificar quais protocolos estão sendo mapeados
• o ARP Request, por ser um broadcast, pode auxiliar
outras estações a atualizarem suas Tabelas ARP
• as entradas na Tabela ARP podem ser estáticas
(permanentes) e dinâmicas (obtidas por meio de ARP
Responses)
73
Protocolos de Rede
• ICMP (Internet Control Message Protocol)
• RFC 792
• definido no conjunto de protocolos TCP/IP
• realiza o envio de mensagens com diversos
propósitos
• não realiza o envio de dados
• tipos de ICMP são definidos em http://www.iana.org/
assignments/icmp-parameters/icmp-parameters.xhtml
74
Protocolos de Rede
• Exemplos de uso do ICMP
• roteadores podem avisar que um destino
está inalcançável
• testar conectividade entre dois hosts
• indicar que um pacote foi descartado por ter
alcançado um TTL de 0
• roteadores indicarem que um pacote foi
roteado incorretamente
75
Cabeçalho ICMP
76
Protocolos de Rede
• Tipo (8 bits - 1 byte)
• determina o propósito do datagrama
ICMP
• ex: testar conectividade ou indicar um
destino inalcançável
77
Protocolos de Rede
• Código (8 bits - 1 byte)
• proporcionar um comportamento
específico de um tipo de mensagem ICMP
• ex: especificar que o destino inalcançável
trata-se de um host ou uma rede, ou que
o bit DF está setado sendo que é
necessário percorrer uma rede com MTU
menor
78
Protocolos de Rede
• Checksum (16 bits - 2 bytes)
• cálculo do checksum do cabeçalho e
dados
• mesmo algoritmo utilizado no Checksum
do protocolo IP
79
Protocolos de Rede
• Conteúdo ICMP (variável)
• campo utilizado para passar maiores
informações sobre a mensagem
• o tamanho variável do campo permitiu o
surgimento de ataques com o “Ping da Morte”
• ex: quando utilizado com o tipo 0 (echo
reply) pode indicar um número de
identificação e sequência
80
Código do Tipo
Tipo de mensagem
Descrição
3
Destination unreachable
Não foi possível entregar o
pacote
Time exceeded
O campo Time to live chegou
a0
8
Echo
Pergunta a uma máquina se
ela está ativa
0
Echo reply
Sim, estou ativa
Redirect
Mensagem encaminhada
incorretamente
11
5
Exemplos de Mensagens ICMP
81
Protocolos de Rede
• DESTINATION UNREACHABLE
• é usada quando a sub-rede ou um
roteador não consegue localizar o
destino, ou quando um pacote com o bit
DF não pode ser entregue, porque há
uma rede de "pacotes pequenos" no
caminho.
82
Protocolos de Rede
• TIME EXCEEDED
• enviada quando um pacote é descartado
porque seu contador chegou a zero.
• Esse evento é um sintoma de que os
pacotes estão entrando em loop, de que
há um congestionamento ou de que
estão sendo definidos valores muito
baixos para o TTL.
83
Protocolos de Rede
• REDIRECT
• usada quando um roteador percebe que
o pacote pode ter sido roteado
incorretamente.
• Ela é usada pelo roteador para informar
ao host transmissor o provável erro.
84
Protocolos de Redes
• ECHO e ECHO REPLY
• usadas para verificar se um determinado
destino está ativo e acessível.
• Ao receber a mensagem ECHO, o
destino deve enviar de volta uma
mensagem ECHO REPLY.
85
Revisão
• ISP, roteadores
e linhas de
transmissão
• Serviços
oferecidos à
camada de
transporte
• Serviço
orientado à
conexão
• Serviço não
orientado à
conexão
• Rede de
datagramas
• Rede de
circuitos
virtuais
• Pacotes IP em
diferentes redes
• MTU
86
• Fragmentação
de pacotes
• Protocolo IP
• Cabeçalho IP
• NAT
• ARP
• Cabeçalho ARP
• ICMP
• Tipos de ICMP
ENADE
Considerando o mecanismo de tradução de endereços e portas
(network address port translation – NAPT), para redes que utilizam
os endereços IP privados (10.0.0.0/8, 172.16.0.0/12 e 192.168.0.0/16),
analise as asserções a seguir.
Ao passar por um roteador com NAPT, os endereços de origem nos pacotes
originados pelas estações da rede privada são substituídos pelo endereço
externo desse roteador
porque
não há rotas na Internet para o encaminhamento de pacotes destinados a
endereços IP privados, de forma que pacotes destinados a esses endereços
são descartados ou rejeitados.
Em relação às asserções acima, assinale a opção correta.
87
(continuação)
a) As duas asserções são proposições verdadeiras, e a
segunda é uma justificativa correta da primeira.
b) As duas asserções são proposições verdadeiras, e a
segunda não é uma justificativa correta da primeira.
c) A primeira asserção é uma proposição verdadeira, e a
segunda é uma proposição falsa.
d) A primeira asserção é uma proposição falsa, e a
segunda é uma proposição verdadeira.
e) As duas asserções são proposições falsas.
88
Comentário
• Os endereços 10.0.0.0/8, 172.16.0.0/12 e
192.168.0.0/16 são endereços não roteáveis
na internet, portanto esses endereços são
usados normalmente para endereçar as redes
internas (ou privadas). Contudo, para que
mensagens enviadas por essas máquinas para
a internet possam retornar à rede interna, o
roteador com NAPT substitui os endereços
internos pelo seu endereço externo.
89
ENADE
Considere que a figura ao lado ilustre o cenário de
NAPT em uma empresa cujos equipamentos de rede
interna (LAN) usam endereços IP privados.
Considere, ainda, que haja apenas um endereço IP
válido nas redes dessa empresa, que é atribuído à
interface externa do roteador. Considerando que os
computadores A e B façam acessos simultâneos a um
servidor WWW externo (www.inep.gov.br, por
exemplo), quais deverão ser os endereços IP de
origem contidos nos pacotes de A e B,
respectivamente, que chegarão a esse servidor?
90
empresa, que é atribuído à interface externa do roteador. Considerando que os
computadores A e B façam acessos simultâneos a um servidor WWW externo
(continuação)
(www.inep.gov.br, por exemplo), quais deverão ser os endereços IP de origem
contidos nos pacotes de A e B, respectivamente, que chegarão a esse servidor?
91
(continuação)
a) 10.0.0.1 e 10.0.0.2
b) 10.0.0.254 e 10.0.0.254
c) 138.76.28.4 e 138.76.28.4
d) 138.76.28.1 e 138.76.28.2
e) 169.254.1.1 e 169.254.1.2
92
Comentário
A reposta certa é a letra C. Os pacotes enviados ao servidor
WWW externo pelos computadores A e B têm, ambos, endereço
de origem 138.76.28.4.
Os pacotes enviados pelos computadores A e B possuem como
endereço de origem o endereço dos computadores na rede interna
(10.0.0.1 e 10.0.0.2), porém os endereços de origem e porta são
modificados ao passar pelo roteador NAPT. O roteador NAPT cria
uma tabela de mapeamento do endereço IP e porta internos para
uma nova porta no roteador e é atribuído o endereço da interface
externa do roteador NAPT (138.76.28.4) como novo endereço de
origem dos pacotes. Logo, o endereço de origem recebido no
servidor WWW para ambos os pacotes é 138.76.28.4.
93
Comissão de Valores
Imobiliários
(ESAF - adaptada) Assinale a alternativa correta:
a) O datagrama IP é encapsulado fora do quadro de camada de enlace
para ser transportado de um roteador até o roteador seguinte.
b) O datagrama IP não pode ser fragmentado em datagramas IP
menores.
c) O datagrama IP é encapsulado dentro do quadro de camada de
enlace para ser transportado de um roteador até o roteador
seguinte.
d) Uma rede onde existam datagramas IP é chamada uma rede de
circuitos virtuais.
e) O datagrama IP possui tamanho fixo de cabeçalho de 16 bytes.
94
Tribunal de Justiça do
Espírito Santo
(CESPE) No datagrama IPv4, o campo TTL indica o
tempo máximo de vida do datagrama; o campo
protocolo especifica, por meio de código numérico, o
protocolo que pediu o envio do datagrama; e o
checksum é um campo usado para verificar se o
datagrama está ou não corrompido, tendo como base
os valores presentes no cabeçalho e no campo de
dados.
a) Certo
b) Errado
95
Infraero
(FCC - adaptada) Em CIDR, para se quebrar
uma rede 192.168.0.0/16 em 6 sub-redes, a
máscara resultante possivelmente será
255.255.224.0.
a) Certo
b) Errado
96
CEFET-RJ
(CESGRANRIO) Em uma rede Ethernet (IEEE 802.3) implementada
com um Hub simples (que funciona como um repetidor), o IPv4 realiza
o mapeamento de endereços em endereços MAC, usando o protocolo
ARP. Sabe-se que há 10 estações ligadas ao Hub, e que:
• a estação X tem endereço IP 200.10.20.2 e endereço MAC 0A.
12.07.45.E4.02
• a estação Y tem endereço IP 200.20.20.33 e endereço MAC
28.11.45.F0.12.0B
Em um determinado instante, a estação X tem pacotes a enviar ao
endereço 200.10.20.33, mas sua tabela ARP não contém informações
sobre o mapeamento desse endereço. Nessa situação, a estação X
enviará um ARP Request, que fará com que: (continua…)
97
a) apenas a estação Y envie um ARP Reply, que fará com que todas as outras 9
estações da rede registrem, em suas tabelas ARP, o mapeamento (IP: 200.20.20.33,
MAC: 28.11.45.F0.12.0B).
b) apenas a estação Y registre, em sua tabela ARP, o mapeamento (IP: 200.10.20.2,
MAC: 0A.12.07.45.E4.02) e que, em resposta, a própria estação Y envie um ARP
Reply, que fará com que apenas a estação X registre, em sua tabela ARP, o
mapeamento (IP: 200.20.20.33, MAC: 28.11.45.F0.12.0B).
c) apenas a estação Y registre, em sua tabela ARP, o mapeamento (IP: 200.10.20.2,
MAC: 0A.12.07.45.E4.02) e que, em resposta, a própria estação Y envie um ARP
Reply, que fará com que todas as outras 9 estações da rede registrem, em suas
tabelas ARP, o mapeamento (IP: 200.20.20.33, MAC: 28.11.45.F0.12.0B).
d) todas as outras 9 estações da rede registrem, em suas tabelas ARP, o mapeamento
(IP: 200.10.20.2, MAC: 0A.12.07.45.E4.02) e que, em resposta, a estação Y envie um
ARP Reply, que fará com que apenas a estação X registre, em sua tabela ARP, o
mapeamento (IP: 200.20.20.33, MAC: 28.11.45.F0.12.0B).
e) todas as outras 9 estações da rede registrem, em suas tabelas ARP, o mapeamento
(IP: 200.10.20.2, MAC: 0A.12.07.45.E4.02) e que, em resposta, a estação Y envie um
ARP Reply, que fará com que todas as estações registrem, em suas tabelas ARP, o
mapeamento (IP: 200.20.20.33, MAC: 28.11.45.F0.12.0B).
98
JUCESC
(FEPESE) O protocolo de redes ICMP é utilizado
de forma intensiva, principalmente pelo utilitário:
a) FTP.
b) SSH
c) PING.
d) TELNET
e) NSLOOKUP.
99
TRF
(FCC) No datagrama ICMP, é INCORRETO afirmar que:
a) a mensagem DESTINATION UNREACHABLE é usada quando
a sub-rede, ou um roteador, não consegue localizar o destino.
b) o campo Código é usado para identificar uma condição mais
específica de alguns tipos de mensagens ICMP.
c) Checksum utiliza o mesmo algoritmo do IP.
d) Checksum é um código de verificação de consistência que
engloba toda a mensagem.
e) a mensagem TIME EXCEEDED é enviada quando um pacote é
descartado porque seu contador chegou ao limite de 64 hops.
100
IBGE
(CESGRANRIO) Após enviar um datagrama para um servidor na
Internet, uma estação recebeu uma mensagem ICMP TIME
EXCEEDED. Significa que
a) a taxa de transmissão da estação deve ser diminuída.
b) o campo TTL (Time do Live) do datagrama assumiu o valor 0.
c) o servidor de destino não foi localizado na rede.
d) os datagramas enviados como retorno pelo servidor estão
corrompidos.
e) os datagramas estão sendo gerados com erro porque existe
um bug no software da estação.
101
