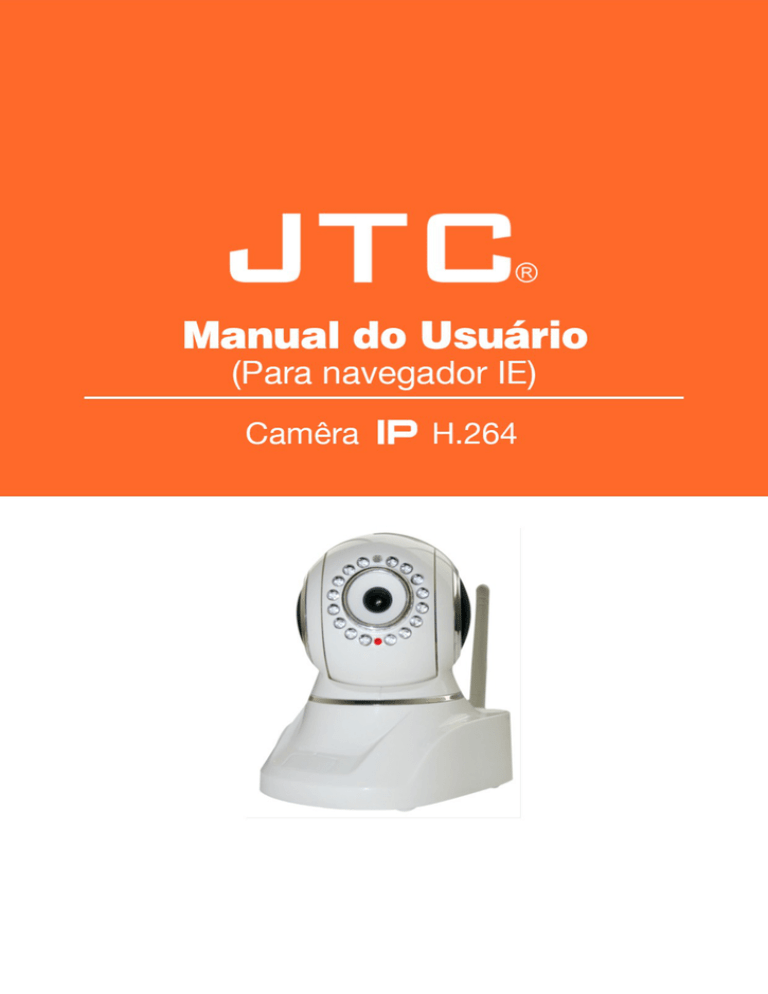

Manual

Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
1
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
CONTEÚDO
1.
1.1.
1.2.
1.3.
2.
2.1.
2.2.
2.3.
2.4.
3.
3.1.
3.2.
4.
4.1.
4.2.
4.3.
4.4.
4.5.
4.6.
4.7.
4.8.
4.9
4.10
4.11.
4.12.
4.13.
4.14.
4.15.
4.16.
4.17.
4.18.
4.19.
4.20.
4.21.
4.22.
5.
6.
7.
2
Introdução
Descrição geral
Característica
Especificação
Instalação e a configuração
Conexão de rede
Configurações do navegador IE
Câmera IP IP Pesquisa de endereço Ferramenta
Instale o OCX Activex
Software de Operação (IE navegador)
Três funções principais
Para vídeo ao vivo
Definições de Parâmetros
Informação do dispositivo
Informações de Vídeo
Configurações de áudio
Detector de movimento
Configurações de Alarme
Configurações de Rede Básica
Wireless Configurações da Lan
As configurações do UPnP
DDNS
Configurações de cruzeiro
Configurações indicadoras
Gerencie usuário
Log
Configurações Data Tempo
Configurações dos multi dispositivo
Configurações do serviço de e-mail
Configurações do serviço de FTP
Informação sobre o SD Card
Configurações P2P
Manutenção automática
Configurações locais
Ferramenta de sistema
Reprodução
Perguntas Frequentes
Obter apoio técnico
3
3
3
4
5
5
6
7
9
10
11
12
16
16
16
17
18
19
20
25
25
26
26
28
28
29
29
30
31
32
33
34
34
35
35
36
40
42
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
1. Introdução
1.1. Descrição geral
Esta é uma câmera tipo mini com forma elegante e bonita, servidor Web embutido, interface do
aplicativo aberto e estável desempenho da classe industrial, fazem com que a segurança industrial rede
de transmissão, de forma rápida, a operação simples, fácil controle. É integrado de áudio e informação
de imagem, realizar monitoramento em tempo real de forma síncrona através da rede, para alcançar a
imagem em tempo real monitoramento de áudio e através de um navegador da Web padrão.
1.2. Característica
Fácil instalação
Basta inserir o cabo de rede para a interface RJ45 da câmera, inserindo o endereço IP da câmera através
do Microsoft IE, Mozilla Firefox, Safari, Google Chrome ou outros navegadores padrão, em seguida, usálo.
Imagem de alta qualidade
A câmera adota compressão de vídeo H.264, com visão clara, a velocidade máxima de até 30 frames /
segundo via rede 10M / 100M de transferência em tempo real.
Abrir ambiente padrão
TCP Suporte / rede IP, suporte HTTP DNS DHCP PPPoE SMTP FTP SSL TFTP NTP ARP / RARP NFS RTSP
protocolos RTP RTCP e IP dinâmico (DDNS). Suporte até 10 usuários on-line simultaneamente.
Função avançada Estendida
Conecte eletrodomésticos e alarme pan via interface GPIO para alcançar funções de entrada I / O de
alarme e saída.
Modalidade de gestão simples
Utilizar o navegador web padrão, para configurar e gerenciar a câmera, atualizar o software on-line
diretamente.
Garantia de Desempenho de Segurança
Usuários multi-nível de gestão e definição de senhas, o administrador pode definir a permissão
diferente acesso a diferentes visitantes níveis.
Extensa gama de aplicações
Vídeo em tempo real é transferido pela internet, o que não pode ser comparada pelo sistema de
vigilância de vídeo tradicional.
Os usuários podem visualizar e controlar remotamente a imagem em tempo real a qualquer hora, em
qualquer lugar através da rede. A câmera pode ser amplamente utilizada como demonstrações de
produtos, monitoramento em tempo real, gravação em tempo real e receber. Ele também pode ser na
hora programada ou evento ocorre enviar fotos para o e-mail especificado, servidor FTP oportuna.
3
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
1.3.1.Especificações
Sensor
De
Imagem
Especificações
Sensor de imagem
Resolução de vídeo
Lente
Áudio
Vídeo
Comunicação
Físico
Energia
Ambiente
Requisitos
De
Sistema
PC
Certificação
Garantia
4
Lente
Iluminação mínima
Tipo lente
Ângulo de visão
Entrada
Saída
Compressão de áudio
Compressão de Vídeo
Resolução
Imagens de espelho
Frequência de luz
Parâmetros de vídeo
Interface Ethernet
Protocolo suportado
Taxa de compressão
Padrão sem fio
Taxa de dados
Segurança sem fio
Inclinação Pan/Tilt
Luz infravermelha
Entrada de alarme
Saída de alarme
Fonte de energia
Consumo de energia
Temperatura de
operação
Humidade de
funcionamento
Temperamento de
armazenamento
Umidade de
armazenamento
CPU
Tamanho da memória
Cartão de Memoria
Sistema operacional
Navegador
Modelo: H.264 Câmera IP (1.0 Megapixels)
Sensor de 1/4 "de cor CMOS.
Fluxo Principal: 1280x720 (30fps), 640x368 (30fps), 320 * 208
(30fps)
f: 6 mm, F: 2.0 (Lens IR) (3,6 milímetros lente opcional)
0.5 Lux
Lente de Vidro
60 graus (3,6 milímetros lente são de 90 graus)
Microfone embutido 1 canal de entrada de áudio
1 canal de saída de áudio
ADPCM
H.264, MJPEG
1280x720 (30fps), 640x368 (30fps), 320 * 208 (30fps)
Vertical / Horizontal
50Hz, 60Hz, Exteriores
Brilho, saturação, contraste, matiz.
Construir em 10 / 100mbps, automática MDI / MDIX, RJ-45.
TCP / IP HTTP DNS DHCP Pppoe SMTP FTP SSL TFTP NTP ARP / RARP
NFS RTSP RTP RTCP.
128kbps~4mbps
IEEE 802.11b / g / n
802.11b: 11 Mbps (máx.), 802.11g 54mbps: (máx.),
802.11n: 150mbps (máx.)
WEP e WPA WPA2
Horizontal: 320 ° e Vertical: 120 °
Visibilidade no escuro de 12-18 metros
1 canal de entrada on / off
1 canal de saída de relé
DC 5V / 2.0A (UE, EUA, UA adaptador ou outros tipos opcional)
7 Watts (Max.)
0 ° ~ 55 ° C (14 ° F ~ 131 ° F)
20% ~ 85% sem condensação
-10 ° C ~ 60 ° (14 ° F ~ 140 ° F)
0% ~ 90% sem condensação
2.0GHz ou superior (3.0GHz sugeridos)
256MB ou superior (1.0GHz sugeridos)
Exibição 64M
Microsoft Windows 2000 / XP / Vista / 7/8 / 8.1
IE6 / 8/9/10/11 / Firefox / Safari / Google Chrome ou outro padrão
navegadores
CE, FCC, RoHS
Garantia limitada de 1 ano
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
2. Instalação e a configuração
Requisitos do sistema:
Sistema operacional: Windows 2000 / XP / Vista / 7/8 / 8.1
Protocolo de rede: TCP / IP
Estrutura de rede: Aplica-se a todas as conexões de rede de plataforma de 10 / 100M LAN
Navegador: Internet Explorer 6.0 ou superior.
2.1. Conexão de rede
Intranet e Extranet Conexão Referência:
Extranet significa IP público, Intranet significa IP privado. Se o seu IP pertence à faixa de
acompanhamento, então é uma empresa privada.
IP:
Categoria A: 10.0.0.0 - 10.255.255.255
Categoria B: 172.16.0.0 - 172.31.255.255
Categoria C: 192.168.0.0 - 192.168.255.255
Conexão Intranet: câmera IP e computador do usuário (dispositivo) devem estar sob o mesmo ambiente
de rede, e tanto do seu IP deve estar sob a mesma sub-rede, então os meios de conexão correta,
imagine como abaixo:
Figura 1.0
Conexão Extranet: há 2 maneiras como abaixo:
(1). Câmera IP se conectar a Internet via roteador, aqui IP da câmera é um IP privado, os clientes
precisam se conectar a câmera IP através de um roteador, com regra de encaminhamento para ser
conectado corretamente, conforme abaixo:
Figura 1.1
(2). Câmera IP se conectar à Internet diretamente, se é um IP fixo, que é fornecida por ISP, basta
introduzi-lo. Se for um IP flutuante, em seguida, a entrada da conta e senha, que fornecidos pelo ISP
para conexão dial-up.
5
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 1.2
2.2. Configurações do navegador IE
OCX será baixado automaticamente quando os usuários acessar a câmera IP, de modo que os usuários
têm para definir o navegador IE para habilitar o OCX ser baixado automaticamente após a assinatura em
etapas, conforme abaixo.:
1. Feche a firewall do seu computador.
2. Altere as configurações de Activex, "IE" navegador> "ferramentas"> "Opções da Internet">
"Segurança"> "Nível Personalizado"> "controle ActiveX e plug-ins", todas as opções de ActiveX criados
para ser "Ativar":
Especialmente:
Ativar: Baixar controles Activex não assinados
Ativar: Inicializar e executar scripts de controles Activex não marcados como seguros
Ativar: Executar controles Activex e plug-ins.
Figura 1.3
6
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 1.4
2.3. IPCam Ferramenta pesquisa de endereço IP
Passo 1: Use função "SearchIPCam.exe" para encontrar o endereço IP da LAN.
Figura 1.5
Passo 2: Clique duas vezes "SearchIPCam", câmera IP e MAC lista será exibida. Se você quiser voltar à
pesquisa, clique em "Pesquisar" novamente.
7
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 1.6
Passo 3: Escolha o IP, clique em "Login" ou duplo clique no IP para entrar IE interface de login.
Em seguida, será solicitado que: “Suas configurações de seguranças atuais colocarem o computador em
risco ou modo protegido está desativado para a zona da Internet”.
Por favor,
8
feche a caixa de diálogo de aviso.
Figura 1.7
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
2.4. Instale o OCX ActiveX
Instale o OCX Activex para o primeiro login do tempo; Clique no
direita Baixe o arquivo OCX
, Em seguida, clique duas vezes
ícone na parte inferior
instalá-lo,
Clique em Concluir. A violação avisa de segurança aparece quando a aplicação Flex é iniciado. Em
seguida, clique em Sim.
9
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Depois OCX totalmente instalada, em seguida inserir o nome de usuário e senha para acessar a câmera.
3. Software de Operação (IE navegador)
Escolha o idioma adequado, a entrada nome de usuário e senha correta e clique em "Login”.
Por exemplo, se as configurações padrão de fábrica como abaixo:
Endereço IP: 192.168.1.155
Nome de usuário: admin
Senha: admin
Figura 1.8
: Escolha o idioma aqui
: Para o login celular
: Para a instalação OCX
: Clique para acessar a interface do IE como abaixo:
10
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 1.9
3.1. Três funções principais:
Figura 2.0
Vídeo ao vivo: Clique nele, de volta a amar janela de vídeo de "reprodução" ou "configurações
Parâmetros”.
Reprodução: Clique em para consultar e reproduzir os arquivos de vídeo (ver detalhes 5
Reprodução)
Definições Parâmetros: Definir parâmetros da câmera (veja detalhes 4 configurações
parâmetros)
3.2. Para vídeo ao vivo
3.2.1 Menu superior:
Figura 2.1
Assistir: Reproduzir o vídeo ao vivo.
Parar: Parar o vídeo ao vivo.
Ouça: Clique nele para permitir ouvir função, o ícone mudo para a cor verde
pode ouvir o
áudio ao vivo da câmera via PC se o áudio está ligado. Clique nele novamente vai parar de ouvir função.
Falar: Clique para habilitar a função de conversa, o ícone mudo para a cor verde
podem
falar entre PC e câmera se o dispositivo de áudio conectado. Clique nele novamente vai parar a função
de conversação.
11
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Captura: Clique para tirar foto, a imagem será salva no PC para seu caminho apontado como
formato JPG, e pop-up o prompt como abaixo:
Figura 2.2
Gravar: Clique para iniciar a gravação manualmente, o ícone mudo para a cor verde
Arquivo de registro será salvo no PC para seu caminho apontado como formato AVI. Clique nele
novamente vai parar função de gravação.
Limpar Alarme: Clique para parar o alarme manualmente quando há um alarme disparado, e popup solicitará como abaixo:
Figura 2.3
Definições OSD: Clique nele pop-up a interface de configurações do OSD, incluindo OSD cores,
Frequência, Imagem espelho.
Figura 2.4
OSD: Meios "na tela de exibição"
OSD Cor: Incluindo pessoas com mobilidade condicionada, preto, vermelho, verde, azul, roxo, cinzento,
prata, amarelo, verde-oliva, turquesa, branco, azul claro etc.
Figura 2.5
12
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Frequência: Incluindo 50hz, 60hz, ao ar livre.
50hz / 60hz para os usuários que utilizam frequência 50hz / 60hz, ao ar livre para os usuários que
querem usar esta câmera para monitorar o ambiente ao ar livre.
NOTA: Esta câmera normalmente deve ser usada em um ambiente interno
Figura 2.6
Espelho e Virar
Espelho: Selecione esse ícone para ver a imagem no espelho. Apagá-lo, vai voltar ao normal.
Virar: Selecione esse ícone para ver a imagem de reversão. Apagá-lo, vai voltar ao normal.
Figura 2.7
NOTA: Você pode escolher espelho e virar função quando você configurar a câmera em uma posição
especial.
Tela Cheia: Clique nele, mudar para o modo de tela cheia, dê um duplo clique esquerdo do mouse
ou clique no ícone
na parte inferior esquerda para sair do modo de tela cheia.
3.2.2 Menu de Lado Esquerdo:
Existem alguns ícones de operação básicas listadas no menu do lado esquerdo como abaixo:
13
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 2.8
Controle PT: Definir Pan / Tilt como para cima, baixo, esquerda, direita, para cima à esquerda, para
baixo à esquerda, na posição vertical, francamente etc. direções. (PT e Cruzeiro só estão disponíveis
para os modelos suportam Pan / Tilt.)
: Centro: Clique neste ícone, a câmera pan / Tilt, então pare no centro. Normalmente ele vai girar
um círculo
: Acima: Clique neste ícone, câmera irá mover para cima, você pode clicar em um por um ou
segurá-la para controlar o movimento.
: Abaixo: Clique neste ícone, câmera irá mover para baixo, clique no passo a passo ou segurar a
controlar o movimento.
NOTA: É a mesma operação de esquerda, direita, para cima-esquerda, cima-direita, para baixo-esquerda,
baixo-direita etc.
Figura 2.9
Definir predefinido: Ele suporta 9 posições predefinidas. Em primeiro lugar, controlar a câmera
girar para a posição especial que você precisa para definir, clique no botão de predefinição definido
, Ele irá aparecer um quadro de diálogo (Figura 2.9), escolha a qualquer número (1-9) que
pretende definir que seja, então ele fez.
: chamada de pré-posicionamentos: Ele suporta 9 posições predefinidas. Se o operador deseja
monitorar uma área importante e rapidamente precisamente, basta clicar em botão de chamada de
pré-posicionamentos
, Ele irá aparecer um quadro de diálogo (Figura 2.9), escolher o número e,
em seguida câmera irá girar para a área programada automaticamente.
14
Se você quiser usar a chamada pré-definido, você tem que definir, em primeiro lugar predefinido.
NOTA: Definir posições diferentes com um mesmo número, câmera irá gravar a única definição de
última posição.
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
: Cruzeiro: predefinido cruzeiro, câmera pode cruzeiro de acordo com as diferentes predefinições
definidos pelos usuários.
Clique neste ícone, câmera irá girar para cima e para baixo, significa patrulha vertical clique
para pará-lo.
Clique neste ícone, câmera irá girar esquerdo e direito, significa patrulha horizontal clique em
para pará-lo.
Clique neste ícone, a saída IO Acionar. Clique
para pará-lo.
Figura 3.0
Clique este, você pode visualizar o principal canal da câmera que você efetuar login, mova o
mouse para o ícone, o quadro vai mudar a cor vermelha
Clique este; você pode ver 4 Canais de câmeras que se conectam, de CH1 a CH4. Mova o mouse
para o ícone, o quadro vai mudar a cor vermelha
Clique este; você pode ver 9 Canais de câmeras que se conectam, de CH1 para CH9. Mova o
mouse para o ícone, o quadro vai mudar a cor vermelha
NOTA: Se você quiser ver 4/9 canais, você deve definir o Multi-dispositivo em primeiro lugar (Veja 4.15
Definições Multi-dispositivo).
Figura 3.1
Velocidade PTZ: definir o valor de 1 a 100, clique no ícone, ele irá voltar às configurações de
fábrica.
Brilho: definir o valor de 0 a 255, clique no ícone, ele irá voltar às configurações de fábrica.
Contraste: definir o valor de 0 a 255, clique no ícone, ele irá voltar às configurações de fábrica.
Matiz: definir o valor de -128 a 127, clique no ícone, ele irá voltar às configurações de fábrica.
Saturação: definir o valor de 0 a 200, clique no ícone, ele irá voltar às configurações de fábrica.
Figura 3.2
15
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Há 9 ícones
na parte inferior da interface que mostram o estado de cada canal da câmera.
Cor cinzenta: significa que não existe dispositivo ligado ao dispositivo a partir deste canal principal.
Cor verde: significa que o dispositivo ligado a partir deste canal, e funciona bem.
A cor vermelha: significa que o dispositivo de gravação é este canal.
Cor amarela: meios definir esse canal em Multi-dispositivo já, mas ele não consegue se conectar ao
dispositivo principal.
4. Definições de Parâmetros
4.1. Informação do dispositivo.
Clique em "Configurações de parâmetros" ícone
, Selecione "Informações do dispositivo", ele irá
mostrar a informações básicas, como "Dispositivo ID","dispositivo do cliente"," dispositivo de
hospedagem "," Descrição "," Endereço IP "," UPNP Status "," DDNS Status "etc.
Nome do dispositivo padrão é "Câmera IP", os usuários podem alterar a descrição da câmera aqui,
imagine como abaixo:
Figura 3.3
4.2. Informações sobre o vídeo.
Clique em "informações do vídeo" para entrar na interface como abaixo:
Figura 3.4
16
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Existem duas opções para o fluxo, fluxo principal e fluxo secundário, os usuários podem definir o fluxo
de base no ambiente de operação real, por exemplo, se a largura de banda é boa o suficiente, defina
fluxo principal como fluxo inicial, ou escolher fluxo secundário será melhor.
Defina os parâmetros de fluxo principal e secundário fluxo como a seguir:
Resolução: 1280x720, 640x368, 320x208 opcional.
Taxa de quadros: Defina a taxa de quadros de acordo com a largura de banda. Taxa de quadros poderia
ser "Auto" ou "de 1fps a 30fps (em tempo real)". Se a situação da rede não é o ideal, pode reduzir a
taxa de quadros para controlar a taxa de codificação, fazer as imagens em movimento mais suave.
Taxa de bits: taxa de bits mais altos significa melhor qualidade de imagem, mas ter mais largura de
banda, por isso, ajustar as configurações de acordo com a largura real banda. A gama de taxa de bits de
128 Kbps ~ 4 Mbps.
Figura 3.5
Qualidade de Imagem: Melhor qualidade de imagem, maior valor da taxa de bit, e vai demorar mais
largura de banda, os parâmetros de qualidade de imagem podem ser definidos como a seguir:
Figura 3.6
NOTA: Quando o dispositivo é executado, só pode selecionar a taxa de bit ou qualidade de imagem
também.
4.3. Configurações de áudio
Clique em "Configurações de áudio" para entrar na interface:
Figura 3.7
Fone de ouvido Embutido: Escolha microfone embutido como o dispositivo de entrada de áudio.
Fone de ouvido externo: Escolha fone de ouvido externo como o dispositivo de entrada de áudio.
17
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
4.4. Detector de movimento
Clique em "Detecção de movimento" para entrar na interface:
Figura 3.8
Detecção de movimento Zona Armada:
Pode definir toda a zona a ser armado, ou uma zona especificada armado.
Antes de definir uma zona especificada, deve definir "Detecção de movimento" para "ON", em seguida,
pressione esquerdo do mouse, arraste-o sobre área de vídeo para definir a zona de detecção, e salvá-lo,
suporta 3 área é principalmente.
● Detectar Todos: Definir a janela de vídeo inteiro como o movimento detectar zona armada.
● Limpar: Limpar zona armada.
● Detecção de movimento: Definir a função de detecção de movimento armado ON / OFF.
Figura 3.9
● Sensibilidade: Defina a sensibilidade de detecção como Baixo, Médio, Alto, mais alto, mais alto.
Figura 4.0
● Alarme Duração: Defina cada duração do alarme, pode ser para sempre, 5s, 10s, 15s, 30s, 60s.
18
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Ação com alarme
Estas são ações opcionais para detecção de movimento.
Figura 4.2
Saída de alarme: Selecione-a para ativar a saída de alarme, desmarque a parar.
● gravar cartão SD: Selecione-a para ativar a gravação em cartão SD, desmarque a parar.
● Enviar E-mail: Selecione-o para ativar E-mail função de alerta, desmarque a parar. (Correio detalhes
de o serviço ver 4.16)
● FTP Upload: Selecione-o para habilitar a função de upload FTP, desmarque a parar. (Detalhes FTP ver
4.17)
Clique em Salvar para salvar todas as configurações.
Clique em Atualizar para atualizar as configurações.
4.5. Configurações de Alarme
Relógio "Configurações de alarme" para entrar na interface:
Figura 4.4
● Alarme externo: Definir a função de alarme externo ON / OFF.
Figura 4.5
● Alarme Duração: Define o tempo de saída de alarme externo (Relé perto tempo), pode ser para
sempre, 5s, 10s, 15s, 30s, 60s.
19
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 4.6
● Perder Alarme Cartão SD: Definir alarme acionado ON / OFF se o cartão SD está perdido.
Figura 4.7
● Entrada de Alarme: Defina a entrada de alarme ON / OFF, ele suporta NO / NC dispositivo de alarme
externo, escolha o modo correto para se certificar de que ele funciona bem, ele refere-se ao I / O pino 6
(Entrada 2) e pino 7 (Input1) .
Figura 4.8
● Ação com alarme
Estas são ações opção para alarme externo acionado.
Figura 4.9
Saída de alarme: Selecione-a para ativar a saída de alarme, desmarque a parar.
Gravação de SD: Selecione-a para ativar a gravação em cartão SD, desmarque a parar.
Enviar E-mail: Selecione-o para ativar E-mail função de alerta, desmarque a parar. (Correio detalhes de
o serviço ver 4.16)
FTP Upload: Selecione-o para habilitar a função de upload FTP, desmarque a parar. (Detalhes FTP ver
4.17)
Clique em Salvar para salvar todas as configurações.
Clique em Atualizar para atualizar as configurações.
4.6. Configurações de Rede Básica
Clique em “Configurações Rede Básico” para entrar na interface:
20
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 5.0
Tipo de rede: Existem três modos: Endereço Estático, DHCP, PPPoE.
Figura 5.1
4.6.1 Endereço Estático
Defina os parâmetros de rede manualmente
21
Figura 5.2
● Porta de mídia: O padrão é 38401.
● Porta Web: O padrão é 80.
● Porta Celular: O padrão é 2012.
● Porta RTSP: O padrão é 554.
● Endereço IP: Defina o endereço IP da câmera.
● Máscara de sub-rede: O padrão é 255.255.255.0.
● Gateway: Defina a porta de entrada de câmera IP. Se a câmera se conectar a extranet via roteador, o
gateway é o IP do roteador.
NOTA: Por favor, não alterar a porta de mídia, porta web, porta celular, RTSP Porta se não for necessário.
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
4.6.2 DHCP
Escolha DHCP, a câmera ficará endereço IP automaticamente.
Figura 5.3
● Porta de mídia: O padrão é 38401.
● Porta Web: O padrão é 80.
● Porta Celular: O padrão é 2012.
● Porta RTSP: O padrão é 554.
NOTA: Por favor, não alterar a porta de mídia, porta web, porta celular, RTSP porta se não for necessário.
4.6.3 PPPoE
Definir parâmetros aqui para habilitar a função PPPoE.
Figura 5.4
● Porta de mídia: O padrão é 38401.
● Porta Web: O padrão é 80.
● Porta Celular: O padrão é 2012.
● Porta RTSP: O padrão é 554.
● Ativar PPPoE: Escolha Abrir para habilitar a função PPPoE.
● PPPoE do Usuário: A conta fornecida pelo ISP
● PPPoE Password: A senha fornecida pelo ISP.
● PPPoE IP Adicionar. Se PPPoE dial-up bem sucedido, irá visualizar o endereço IP distribuídos por ISP.
NOTA: Por favor, não alterar a porta Media, Web porta, porta Mobile, porta RTSP, se não for necessário.
22
Figura 5.5
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
● Servidor DNS: Defina servidor DNS
● Endereço MAC: o endereço MAC da câmera IP.
Se você não sabe a máscara de sub-rede, Gateway, servidor DNS. Por favor, verifique a Conexão de
Área Local Estado de seu computador; ele contém todas essas informações, os passos abaixo:
1. Painel de Controle> Conexões de Rede> Conexões de Área Local> Suporte> Detalhes
2. Encontre o ícone de conexão local
Detalhes.
na barra de tarefas, clique esquerdo, escolha Suporte>
Figura 5.6
23
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 5.7
Se você não sabe o Servidor DNS, você pode configurá-lo o mesmo que Gateway.
4.6.4 DDNS: Habilita a função DDNS.
Figura 5.8
Há 2 opções:
Fábrica DDNS: Este domínio é fornecido pelo fabricante.
Terceiros DDNS: Este domínio é fornecido pelo terceiro partido, tal como Dyndns, 3322 etc.
● Ativar DDNS: DDNS função Set ON / OFF.
● Tipo Servidor DDNS: tipo de servidor Set DDNS, como DDNS fábrica ou terceiro provedor do servidor
DDNS.
● DDNS do usuário: nome de usuário registrado do servidor DDNS. (Se o uso fábrica DDNS, não pode
ser modificado.)
● DDNS Password: senha registrada do servidor DDNS. (Se o uso fábrica DDNS, não pode ser
modificado.)
● DDNS Nome do host: nome do domínio definido pelo usuário. (Se o uso fábrica DDNS, não pode ser
modificado.)
Para os terceiros DDNS do partido, você tem que registrar uma conta em primeiro lugar, manter o
usuário, senha, hospedeira, em seguida, introduzi-la.
24
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
NOTA: Apenas um DDNS pode ser escolhido, por exemplo, se você usar o DDNS do fabricante, a um
terceiro não vai funcionar, se usar o 3º DDNS, um do fabricante não vai funcionar.
4.7. Configurações de Rede sem fio
Clique em "Configurações de Rede sem fio" para entrar na interface:
Figura 5.9
Clique no ícone "pesquisa" para digitalizar a rede sem fio neste ambiente automaticamente.
Usando rede sem fio: Set WiFi ON / OFF.
SSID: a ID de rede sem fio, ele deve ser o mesmo SSID do roteador WiFi ligado.
Tipo de rede: Dois modos:
1. Infra (Modo Infraestrutura) se estiver usando AP normal, escolher o modo de Infra.
2. Modo ad hoc. Se utilizar a transmissão ponto-a-ponto, escolha o modo ad hoc.
A configuração de fábrica é Infra.
● Encriptação: WEP, TKIP, AES opcional.
● Autenticação: WEP: Sistema aberto ou Chave compartilhada.
TKIP (AES): WPA-PSK ou WPA2-PSK.
● Escolha Chave: Escolha o canal de chave WEP partes.
● Chave: Entrada a chave o mesmo que as configurações em seu roteador.
Tudo o modo de criptografia Wifi deve ser o mesmo que roteador WiFi que ligava, e criptografia
diferente tem diferente menu de autenticação.
4.8. As configurações do UPnP
Clique em "Configurações UPnP" para entrar na interface:
Figura 6.0
25
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Ativar o UPnP: Definir a função UPNP ON / OFF.
Selecione-o para ativar o UPnP, em seguida, a câmara irá fazer o encaminhamento de porta
automaticamente.
É útil para usar DDNS, se o seu roteador UPNP apoio, então você não precisa fazer o encaminhamento
de porta no roteador.
NOTA: Aqui UPNP apenas para o encaminhamento de porta agora. Ele tem muita relação com as
configurações de seu roteador de segurança, certifique-se a função UPnP do roteador está ligado.
ATENÇÃO: Se o seu roteador não suportar a função UPNP, pode mostrar informações de erro. Então,
nós recomendamos que você faça o encaminhamento de porta manualmente em seu roteador.
4.9 Configurações do DDNS
Fábrica DDNS: Este domínio é fornecido pelo fabricante.
Terceiros DDNS: Este domínio é fornecido pelo terceiro partido, tal como Dyndns, 3322 etc.
● Ativar DDNS: DDNS função Set ON / OFF.
● Tipo Servidor DDNS: tipo de servidor Set DDNS, como DDNS fábrica ou terceiro provedor do servidor
DDNS.
● DDNS do usuário: nome de usuário registrado do servidor DDNS. (Se o uso fábrica DDNS, não pode
ser modificado.)
● DDNS Password: senha registrada do servidor DDNS. (Se o uso fábrica DDNS, não pode ser
modificado.)
● DDNS Nome do host: nome do domínio definido pelo usuário. (Se o uso fábrica DDNS, não pode ser
modificado.).
Para os terceiros DDNS do partido, você tem que registrar uma conta em primeiro lugar, manter o
usuário, senha, hospedeira, em seguida, introduzi-la.
NOTA: Apenas um DDNS pode ser escolhido, por exemplo, se você usar o DDNS do fabricante, a um
terceiro não vai funcionar, se usar o 3º DDNS, um do fabricante não vai funcionar.
4.10. Configurações de cruzeiro
Clique em "Configurações de cruzeiro" para entrar na interface:
26
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 6.1
Clique no botão "conjunto de cruzeiro" para entrar na interface conjunto de cruzeiro:
Cruise é definido de acordo com cada PTZ posição pré-definida entre predefinições já definir o tempo de
permanência do ciclo de rotação automática. O dispositivo pode ser configurado para dez trilhas de
cruzamento, cada trilha de cruzamento pode adicionar até nove pré-definido.
27
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Primeiro clique em Salvar,, em seguida, clique em atualizar.
Figura 6.2
4.11 Configurações de Indicadores
Figura 6.3
Defina o modo de lâmpada piloto, as três opções a seguir:
(1) Não conectado rede out: cintilação enquanto se conectar a internet e desligue quando partiu
(2) de rede não conectada com a cintilação frequência mais lenta: Cintilação enquanto se conectar a
internet e mais lento quando separados
(3) foi extinto: Mantenha DESLIGADO
4.12. Gerencie usuário
Clique em "usuário Gerenciar" para entrar na interface:
Figura 6.4
Cada câmera suporta 16 usuários, e cada usuário pode ser dividido em três graus, incluindo
Administrador Master, Administrador, Operador de Visitantes.
Clique em Adicionar, irá aparecer à janela como abaixo:
28
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 6.5
Super Administrador: Cada dispositivo tem um super administrador, ele tem a maior permissão, pode
definir toda a parâmetros.
Administrador: Baixar a permissão de administrador Master, ele pode definir a maioria dos parâmetros,
exceto adicionar ou editar outras contas de administrador.
Operador: a permissão de administrador do baixar pode fazer alguma operação, como controle pan / tilt
e definir alguns parâmetros.
Visitante: A menor permissão, só pode exibir vídeo ao vivo, não pode controlar as configurações de pan
/ tilt, de parâmetros etc.
4.13. Registro
Clique em "Entrar" para entrar na interface:
Figura 6.6
As informações do usuário, incluindo registro de conta, data, hora, visitante endereço IP etc.
4.14. Configurações Data Tempo
Clique em "Data Hora" para entrar na interface:
29
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 6.7
Data Hora: Mostra a data e hora atual
Fuso horário: Defina o fuso horário atual
Modo Tempo: Pode escolher PC ou tempo NTP tempo.
Figura 6.8
Servidor NTP: Escolha o servidor NTP relevante quando definir o modo de tempo como NTP Tempo.
4.15. Configurações do Multi-dispositivo
Clique em "Configurações Multi-dispositivo" para entrar na interface:
Figura 6.9
Clique em Procurar, todas as câmeras conectadas na rede serão listadas, em seguida, selecione um
número na janela inferior, clique,
irá aparecer uma janela de definições de
parâmetros:
30
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 7.0
Escolha o ID, nome de usuário e senha de entrada, clique em Adicionar para salvar.
4.16. Configurações do serviço de e-mail
Clique em "Configurações do serviço de correio" para entrar na interface:
31
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 7.1
Ativar SMTP: Definir a função de e-mail ON / OFF.
Remetente: Defina o nome do remetente.
Caixa de saída: endereço de e-mail Defina remetente.
Inbox: caixa de e-mail Defina receptor. (apoiar o maior número 3 e-mails ao mesmo tempo)
Adicione o endereço de e-mail
Excluir e-mail que selecionou.
Servidor SMTP: servidor SMTP do remetente.
Porta SMTP: Porta SMTP do remetente, normalmente é 25, algum servidor SMTP ter sua própria porta,
como a porta SMTP para o Gmail é 465.
Autenticação do Usuário: Verifique as configurações de usuário
SMTP do usuário: nome de usuário informado do remetente.
SMTP senha: Definir senha do remetente.
4.17. Configurações do serviço de FTP
Conjunto de serviço FTP, Instantâneo será entregue ao servidor FTP nomeado quando alarmado.
Clique em "Configurações do serviço de FTP" para entrar na interface:
32
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 7.2
Ativar FTP: Conjunto a função FTP ON / OFF.
Servidor FTP: endereço do servidor FTP Conjunto.
Porta FTP: Defina a porta do servidor FTP, o padrão é 21.
FTP Usuário: Defina o nome de usuário do servidor FTP.
FTP Password: Defina a senha do servidor FTP.
Carregar Pasta: Defina o caminho do servidor de FTP remoto. Certifique-se de que a pasta que você
pretende armazenar imagens existe.
Para câmera não conseguiu criar a própria pasta. Além disso, a pasta deve ser apagável.
Modo FTP: Ele suporta o modo padrão (POST) e modo passivo (PASV).
Clique em Salvar para enviar, clique em teste para verificar as configurações.
NOTA: Apenas alarmado, haverá 3 instantâneos enviados para o servidor FTP a cada 1 segundo.
4.18. Cartão SD Informações
Clique em "cartão SD Info" para entrar na interface:
Figura 7.3
33
Nome do dispositivo: Mostra o nome do cartão SD.
Tamanho Total: Exibe o tamanho total do cartão SD
Espaço Livre: Mostra o espaço livre do cartão SD
Estado: Mostrar o estado do cartão SD.
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Formato: Clique para apagar todos os dados e formatar o cartão SD. (Todos os dados serão perdidos se
formatado)
Abra a tampa Auto: Conjunto tampa auto cartão SD quando ele está cheio.
Abrir pré-gravação: Conjunto a função de pré-gravação (gravar o vídeo antes de alarme disparado).
Tempo de Pré-gravação: Defina o tempo de pré-gravação, pode ser de 1 a 6 segundos.
Fluxo de registro: Escolha do córrego aqui.
Registro Manual: Escolha não, ele vai gravar arquivos para o cartão SD.
Registro Manual de tempo Pacote: grupo de 10 minutos, ele será automaticamente embalado em cada
10 minutos.
4.19. Configurações P2P
Figura 7.4
Todas as câmeras IP H264 têm incorporado um P2P UID dentro programa Web.
Tal como D7W88H6E8GAA8HPMW7ZJ.
4.20 Manutenções automáticas
34
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Manutenção automática configuração, habilitar auto Manter e definir o tempo. O ipc será raiz e se
conectar quando o tempo de configuração Manutenção automática é o mesmo que o tempo PC.
4.21. Configurações locais
Clique em "Configurações Locais" para entrar na interface:
Figura 7.5
Ativar Alarme Áudio: Jogo de áudio ON / OFF uma vez alarmado.
Ativar gravação por Alarme: Conjunto a função de gravação de alarme ON / OFF.
Gravação do Alarme Tempo: Definir alarme tempo de duração registro pode ser 30s, 1min, 2min, 3min,
5min.
Pacote de gravação Manual por Tempo: Defina o arquivo de registro de tempo pacote de manuais, pode
ser 30min, 1h, 2h, 3h, 5h.
Grave Path: Define o caminho para o arquivo de registro salvo.
Caminho de Captura: Define o caminho para o instantâneo salvo.
4.22. Ferramenta de sistema
Clique em "Ferramentas do Sistema" para entrar na interface:
Figura 7.6
● Reinicialização do dispositivo: Clique para reiniciar a câmera.
● Restaurar configurações de fábrica: Clique nele, todos os parâmetros estará de volta às
configurações de fábrica.
● Atualização de firmware do dispositivo: Clique em "Procurar", selecione o arquivo de sistema
correto para atualização, clique em "Começar.
35
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
● Atualize Web UI dispositivos: Clique em "Procurar", escolha o arquivo UI Web correto para
atualização, clique em "Começar".
NOTA: Por favor, use o arquivo de atualização correto, deve manter o poder durante a atualização, o
modo com fio sugerido, porque a operação errada ou arquivo de atualização incorreta talvez danificar o
dispositivo.
5. Reprodução
Clique,
acessar a interface de reprodução, isto é para os arquivos do cartão SD de reprodução.
Figura 7.7
Clique ícone de pesquisa irá aparecer uma janela de arquivo de pesquisa, defina o modo ou de tempo,
clique em OK para enviar, em seguida, todos os arquivos correlatos serão listados no lado direito.
36
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 7.8
Modo busca: Existem 4 modos de pesquisa opcionais.
Figura 7.9
1. Tipo: significa busca pelo tipo de arquivo.
Figura 8.0
37
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
2. Tempo: significa busca pelo tempo de gravação designado
Figura 8.1
3. Escreva e hora: significa busca por ambos os tipo de arquivo e tempo de gravação designado.
4. Todos: significa todos os arquivos.
Depois de pesquisar, os arquivos serão listados no lado direito da janela, escolha o arquivo, clique duas
vezes nele ou clique ícone de reprodução para iniciar a reprodução. Os usuários podem verificar as
informações do arquivo de replay aqui, fazer outra operação, como Stop, Pausa, Anterior, Seguinte,
Retrocesso Rápido, Avanço Rápido etc.
Figura 8.2
Ampliar imagem e Reduzir
Durante a reprodução, os usuários podem ampliar a imagem para ver os detalhes do vídeo, suporta 2X,
4X, 8X zoom.
Clique no ícone ampliar irá aparecer uma janela para escolher o zoom em tipo.
Clique no ícone de reduzir vai diminuir o zoom da imagem.
38
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 8.3
Áudio:
Durante a reprodução, os usuários podem ajustar o volume, arraste o ícone de volume na lateral inferior
direito.
Figura 8.4
39
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
6. Perguntas frequentes
1. Eu esqueci o nome de usuário e / ou senha de administrador
Existe um botão [RESET] no painel traseiro, manter a alimentação, mantenha pressionado o botão de
reset por 10 segundos, ele vai repor as configurações padrão de fábrica como abaixo:
Usuário: admin
Senha: admin
NOTA: Não pressione o botão reset sem ajuda de um profissional.
2. Não há nenhuma imagem exibida no navegador IE
Pode ser o problema Activex, Se usar o navegador IE, pela primeira vez, deve instalar o Activex, detalhes
abaixo:
Antes de login, clique no ícone
do Activex no lado direito da interface para download, salve o
arquivo, execute-o para instalar o Activex.
3. Deixar de visitar câmera IP via IE após a atualização
Solução: limpar o buffer browser.
Passos: Abrir IE> clique em "Ferramentas"> "Opções da Internet"> "Geral"> "Excluir"> "Arquivos
Temporário de Internet", exclua os cookies e arquivos temporários, clique em "OK" e volte e faça login.
4. O vídeo não é bom
Possível Motivo 1: O valor da taxa de quadros é muito pequeno.
Solução: Aumentar o valor da taxa de quadros.
Possível Motivo 2: Muitos usuários estão se conectando ao dispositivo.
Solução: Feche alguma ligação ou reduzir a taxa de quadros de vídeo.
Possível Motivo 3: largura de banda de rede é demasiado baixa, os lotes de pacotes perdidos.
Solução: Reduzir a taxa de quadros de vídeo ou taxa de bit de compressão de vídeo.
5. Deixar de visitar câmera IP através do browser IE
Possível Motivo 1: rede está desconectado.
Solução: Ligue o seu PC a rede, verifique se a rede funciona bem ou não. Verifique se o problema de
cabo, ou problema de rede causada pelo vírus PC.
Possível Motivo 2: Endereço IP tem sido ocupado por outros dispositivos.
Solução: pare a conexão entre a câmera IP e rede; conectar a câmera IP para PC diretamente, redefina o
endereço IP de acordo com as operações apropriadas recomendadas.
Possível Motivo 3: Os endereços IP são em diferentes sub-rede.
Solução: Verifique o endereço IP, máscara de sub-rede e Gateway.
Possível Motivo 4: endereço físico da rede conflito com a câmera IP.
Solução: modificar o endereço físico da câmera IP.
Possível Motivo 5: porta Web foi modificado.
Solução: entre em contado com administrador da Rede para obter informações relacionadas.
Possível Motivo 6: Desconhecido.
Solução: Pressione RESET para restaurar as configurações de fábrica, em seguida, conectá-lo novamente,
o endereço IP padrão é 192.168.1.155, máscara de sub-rede é 255.255.255.0.
6. A cor da imagem é anormal (verde ou outra cor)
Às vezes, as imagens da câmera IP não podem ser exibidas corretamente por causa de diferentes placas
gráficas, as imagens parecem ser as cores verdes ou outro então você deve executar o programa
"Config.exe" a partir dos arquivos baixados OCT.
(ou executar C: \ Windows \ system32 \ Config.exe) para definir os seguintes parâmetros de buffer de
exibição: detecção automática, usados memória placa de vídeo ou memória do sistema, em seguida,
executar o IE, conectar câmera IP novamente.
40
7. Não há voz, no monitoramento.
Possível Motivo 1: Sem conexão de entrada de áudio
Solução: Verifique a conexão de áudio aonde a câmera esta instalada
Possível Motivo 2: a opção de áudio relativo de câmera IP é OFF.
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Solução: Verificar os parâmetros de áudio para ver se você tiver definido a opção de áudio ON, mas sem
entrada de áudio externo.
8. O processamento de imagem não funciona corretamente
Possível Motivo 1: problema do sistema, função DirectX está desativado, o que fará exibição lenta de
imagens e cor anormal.
Possível Motivo 2: problema de hardware, placa de vídeo não suporta a aceleração de imagem e
funções de hardware zoom. (Para problema de hardware, a única solução é mudar a placa gráfica)
Solução: Instale o driver imagem Directx, clique em "Iniciar"> "Executar"> input "dxdiag", defina
permitir "Aceleração DirectDraw" "Direct3D Aceleração" funções "Aceleração de textura AGP".
Figura 8.5
Nota: Se você não conseguir fazer, significa que o Directx não está instalado corretamente ou hardware
não suporta esta função.
9. Deixar de usar DDNS
Possível Motivo 1: o PC ou câmera IP não pode se conectar à internet.
Solução: Verifique a conexão com a internet e as configurações.
Possível Motivo 2: Porta não está definida no roteador.
Solução: Defina a frente porta de extranet no roteador corretamente.
Por exemplo, se o endereço IP da câmera é: porta 192.168.1.100, Mídia é 38401, porta Web é de 85,
fábrica DDNS é http://test.aipcam.com. Use TP-Link roteador como abaixo:
(1) Entre o roteador.
(2) Escolha "encaminhamento", selecione "servidores virtuais”.
(3) Clique no botão Novo, pop-up abaixo Adicionar:
41
Modelo: H.264 Câmera IP (1.0 Megapixels)
Mais segurança, mais conveniência.
Figura 8.6
Encha a porta de serviço como 85, o endereço IP 192.168.1.100 como, clique em Salvar.
(4) Repita o passo 3, irá aparecer a janela novamente, preencha a porta de serviço como 38401,
endereço IP como 192.168.1.100, em seguida, salvar.
(5) Em seguida, marque a opção “informações do dispositivo” - "DDNS Status", mostrará DDNS:
http://test.aipcam.com:85, entrada este link no IE, em seguida, pode visitar esta câmera remotamente.
7. Obter apoio técnico
Enquanto nós esperamos que sua experiência com a câmera de rede câmera IP é agradável e fácil de
usar, você pode enfrentar alguns problemas ou tem alguma dúvida que este Manual do Utilizador não
respondeu. Entre em contato com o revendedor e pedir ajuda em primeiro lugar, se eles não poderiam
resolver o problema, entre em contato com nossa empresa.
Se as suas câmeras não suportam algumas funções especiais apresentaram no manual, entre em
contato com nossa equipe de suporte técnico para obter o arquivo mais recente de firmware e WEB UI
para fazer upgrade.
42
