CAPÍTULO 6 - DCA

Arquitetura de Computadores

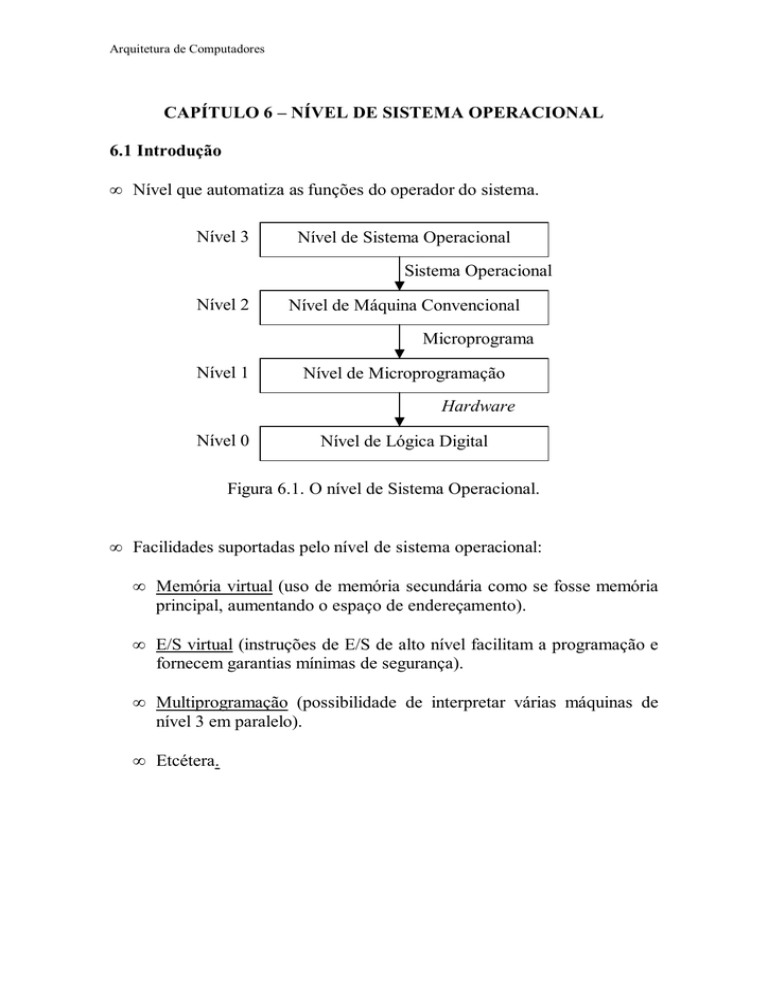

CAPÍTULO 6 – NÍVEL DE SISTEMA OPERACIONAL
6.1 Introdução
• Nível que automatiza as funções do operador do sistema.
Nível 3
Nível de Sistema Operacional
Sistema Operacional
Nível 2
Nível de Máquina Convencional
Microprograma
Nível 1
Nível de Microprogramação
Hardware
Nível 0
Nível de Lógica Digital
Figura 6.1. O nível de Sistema Operacional.
• Facilidades suportadas pelo nível de sistema operacional:
• Memória virtual (uso de memória secundária como se fosse memória
principal, aumentando o espaço de endereçamento).
• E/S virtual (instruções de E/S de alto nível facilitam a programação e
fornecem garantias mínimas de segurança).
• Multiprogramação (possibilidade de interpretar várias máquinas de
nível 3 em paralelo).
• Etcétera.
Arquitetura de Computadores
• O Nível de Sistema Operacional inclui as seguintes instruções:
• Instruções de linguagem de máquina, interpretadas diretamente pelo
nível inferior (microprograma ou hardware).
• Instruções adicionais, próprias do nível, interpretadas pelo Sistema
Operacional (SO): programa de nível 2 que interpreta o nível 3.
• A interpretação de instruções implica na realização de ciclos de buscadecodificação-execução:
• PC de Nível 3 aponta para a próxima instrução de nível de SO.
• PC de Nível 2 aponta para a próxima instrução do SO.
• PC de Nível 1 aponta para a próxima microinstrução a ser executada
pelo hardware.
Instruções
comuns
PC
Nível 3
PC
Nível 1
Instruções
do nível de SO
Programa do
usuário (nível 3)
PC
Nível 3
Programa do
usuário (nível 3)
SO (nível 2)
PC
Nível 2
PC
Nível 1
SO (nível 2)
Microprograma
(nível 1)
Microprograma
(nível 1)
Figura 6.2. Interpretação de instruções comuns e instruções do nível de SO.
Arquitetura de Computadores
6.2 Memória Virtual
• Princípio: uso de memória secundária para simular memória principal.
• Histórico:
• programas grandes que não cabiam na memória principal eram
divididos em blocos (overlays) e armazenados em disco.
• O programador era responsável por criar os blocos e gerenciar a
transferência dos mesmos para a memória principal em tempo de
execução.
• Chama-se de Memória Virtual à automatização deste processo em
nível de Sistema Operacional.
Paginação:
• Utilização de um Espaço de Endereçamento Virtual maior do que o
Espaço de Endereçamento Físico.
• Espaço de endereçamento físico: conjunto de endereços
correspondentes ao espaço de armazenamento disponível na
memória principal da máquina.
• Espaço de endereçamento virtual: conjunto de 2n endereços que
podem ser gerados por uma palavra de endereço de n bits.
• Implementação de um mecanismo de mapeamento entre endereços
virtuais e endereços físicos.
Memória virtual
0
Memória principal
k.2
m
(k+1).2m
2n-1
0
Mapa de
memória
2m-1
n>>m
Figura 6.3. Mapeamento entre endereços virtuais e físicos.
Arquitetura de Computadores
• A implementação da paginação é transparente ao programador:
• As instruções operam sobre endereços virtuais.
• Para o programador é como se existisse uma memória principal
grande, contínua e linear, com o mesmo tamanho do espaço de
endereçamento virtual.
• O programador não precisa se preocupar com o funcionamento da
memória virtual.
• Implementação da paginação:
• O espaço de endereçamento virtual é dividido em páginas virtuais,
cujo tamanho é uma potência de 2.
• O espaço de endereçamento físico ocupa um número inteiro de
molduras de páginas.
• Páginas virtuais são criadas em memória sec undária.
• Programas são armazenados em páginas virtuais.
• Quando necessário, páginas virtuais são carregadas em molduras de
páginas.
• As páginas virtuais originais devem ser mantidas atualizadas, de
acordo com as molduras de página correspondente.
Exemplo:
Espaço Virtual (16 K)
0
2K
4K
6K
8K
10K
12K
14K
16K
Página 0
Página 1
Página 2
Página 3
Memória Principal (4 K)
0
2K
4K
6K
8K
Página 0
Página 1
Página 2
Página 3
Página 4
Página 5
Página 6
Página 7
Figura 6.4. - Divisão de um espaço de endereçamento virtual de 16 K em 8
páginas virtuais de 2 K e de um espaço de endereçamento físico de 8 K em
4 molduras de páginas de 2 k.
Arquitetura de Computadores
• Para um espaço de endereçamento virtual de 16 K, temos endereços
virtuais de 14 bits. Então, para 8 páginas virtuais de 2 K, o endereço
virtual tem 14 bits: 3 bits (No de página virtual) + 11 bits (deslocamento
dentro da página virtual).
• Para um espaço de endereçamento físico de 8 K, temos endereços
físicos de 13 bits. Então, para 4 molduras de páginas de 2 K, o endereço
físico tem 13 bits: 2 bits (No de moldura de página) + 11 bits
(deslocamento dentro da moldura de página).
Endereço Virtual (14 bits)
1
0
1
0
0
No de página
virtual (3 bits) = 5
0
0
0
0
0
1
1
0
1
0
deslocamento de 11 bits dentro da
página virtual selecionada = 20
Endereço Físico (13 bits)
1
1
0
No de moldura de
página (2 bits) = 3
0
0
0
0
0
0
1
1
0
1
0
deslocamento de 11 bits dentro da
moldura selecionada = 20
Figura 6.5. - Endereço virtual e endereço físico para memória virtual de 8
páginas de 2 K e memória física de 4 páginas de 2 K.
Mapeamento entre endereços virtuais e endereços físicos:
• Unidade de Gerência de Memória (MMU – Memory Management Unit)
é o hardware responsável por mapear endereços virtuais em endereços
físicos.
• A MMU extrai o número de página virtual do endereço virtual e indexa
uma Tabela de Páginas, através da qual pode determinar em que
moldura de página está armazenada a página virtual em questão.
• A tabela de páginas possui dois campos:
• Bit de presença/ausência: ativado quando uma página virtual possui
cópia em uma moldura de página.
• Número de moldura de página: contém o número de moldura de
página na qual foi copiada a página virtual.
Arquitetura de Computadores
• O endereço físico é obtido pela MMU concatenando o número de
moldura de página (obtido da tabela) e o deslocamento dentro da página
virtual (obtido do endereço virtual). Este último é igual ao deslocamento
dentro da moldura de página.
Endereço Virtual (14 bits)
1
0
1
0
0
0
0
0
0
0
1
1
0
1
0
0
1
2
3
4
5
1
11
6
7
1
1
0
0
0
0
0
0
0
1
1
0
1
0
Endereço Físico (13 bits)
Figura 6.6. – Mapeamento entre endereços virtuais e endereços físicos
através da tabela de páginas.
Arquitetura de Computadores
Paginação por demanda:
• Quando uma referência a um endereço virtual não encontra a palavra
procurada numa moldura de página na memória principal (bit de
presença/ausência desativado), diz-se que ocorre uma Falta de Página.
• Na Paginação por Demanda, as páginas virtuais são carregadas em
molduras de páginas quando são referenciadas explicitamente.
• Ao acontecer uma falta de página, o sistema operacional copia a página
virtual correspondente para uma moldura de página, atualiza a tabela de
páginas com esta informação e repete a instrução de referência à
memória que produziu a falta.
• Problema: em regime de compartilhamento de tempo, se existir muito
chaveamento entre programas, reiniciar um processo interrompido
implica em recarregar páginas já carregadas e posteriormente
expurgadas da memória principal, deteriorando o desempenho.
Paginação por conjunto de trabalho:
• Programas não referenciam uniformemente seu espaço de
endereçamento. As referências tendem a se agrupar em um pequeno
número de páginas. No início da execução
• Conjunto de Trabalho (CT): conjunto de páginas usadas pelas k
referências mais recentes à memória num dado instante t. Após carregar
um certo número de páginas, o conjunto de trabalho muda lentamente.
Tamanho do CT
k
Figura 6.7. – Conjunto de trabalho em função das k referências mais
recentes à memória.
• As páginas que provavelmente serão necessárias quando um programa
for recomeçado são trazidas previamente para a memória principal,
enquanto algum outro programa estiver sendo executado.
• No transitório, quando o conjunto de trabalho ainda não está
estabilizado, páginas desnecessárias podem vir a ser carregadas.
Arquitetura de Computadores
Política de Substituição de Páginas:
• Quando a memória principal está cheia e é feita uma referência a uma
página virtual que ainda não tem cópia em uma moldura de página, é
necessário carregá-la em alguma moldura ocupada, expurgando o seu
conteúdo atual.
⇒ Deve-se fazer uma previsão sobre qual página será menos necessária.
Algoritmo LRU (Least Recently Used): consiste em substituir a página que
foi utilizada menos recentemente.
• Se a memória principal exceder o tamanho do conjunto de trabalho, o
algoritmo LRU tende a minimizar o número de faltas de página.
• Problema: em situações específicas pode falhar desastrosamente.
Exemplo: dado uma memória principal dividida em n molduras de
páginas, tentar o acesso repetido (em laço) a uma seqüência de (n+1)
páginas virtuais.
• A ocorrência freqüente de faltas de páginas é chamada de Trashing.
Esta situação ocorre quando o conjunto de trabalho é maior do que o
número de molduras disponíveis.
Algoritmo FIFO (First-In, First-Out): consiste em substituir a página que
foi carregada menos recentemente, ou seja, a primeira a entrar é a primeira
a sair. A substituição independe da última referência feita à página.
• Cada moldura de páginas tem um contador associado, inicialmente
zerado.
• A cada falta de página, os contadores são incrementados.
• O contador associado a uma moldura no qual foi carregada uma nova
página é zerado.
• Quando a memória enche (todos os bits de presença/ausênia iguais a
1), ao ocorrer uma falta, a página com maior contador é expurgada
da sua moldura atual.
•
Atualização de Páginas Virtuais:
• Quando uma página na memória principal é modificada através de
uma escrita, é necessário alterar a página virtual original no disco.
• MMU pode incluir um bit (Dirty Bit) por página para distinguir as
páginas alteradas (páginas sujas) daquelas que não foram alteradas
(limpas). Através do mesmo, o sistema operacional pode determinar
a necessidade de atualização ou não da página virtual original.
Arquitetura de Computadores
Fragmentação:
• Programas geralmente ocupam um número não inteiro de páginas. ⇒
Em média, desperdiça-se a metade da última página de cada programa.
• Este desperdiço de memória é chamado de Fragmentação Interna, pois o
espaço perdido localiza-se dentro da última página.
• Conclusão: o tamanho da página deve ser projetado cuidadosamente.
• Páginas grandes:
• Maior fragmentação (uso menos eficiente do espaço de
armazenamento).
• Páginas pequenas:
• Menor fragmentação (uso mais eficiente do espaço de
armazenamento).
• Menos Trashing quando o conjunto de trabalho constituído por
muitas páginas dispersas no espaço de endereçamento virtual.
• Maior número de páginas. ⇒ Maior tabela de páginas. ⇒ Mais
registradores na pastilha. ⇒ Processador mais caro.
• Uso menos eficiente da banda passante do disco. (Transferências
de blocos maiores são mais eficientes do que transferências de
blocos menores, devido a que ambas ocupam o mesmo tempo
médio de busca mais tempo de latência rotacional).
Segmentação:
• Problemas com a Paginação: o uso de um espaço de endereçamento
unidimensional único pode resultar em que estruturas de dados
dinâmicas (pilhas, tabelas de símbolos, etc.) encostem umas nas
outras.
• Solução: uso de Segmentação (divisão da memória em segmentos).
• Segmentos:
Espaços
de
endereçamento
unidimensionais
independentes de tamanho variável.
• Cada segmento é constituído por uma seqüência linear de endereços
começando sempre em zero e variando até um endereço máximo.
• A organização da memória é bidimensional. A especificação de um
endereço deve incluir o número do segmento e o endereço da palavra
dentro do espaço de endereçamento do segmento.
• O segmento armazena um único tipo de estrutura de dados. Ao
contrário da paginação, não é transparente ao usuário.
Arquitetura de Computadores
• Vantagens da segmentação:
• A segmentação permite manipular de forma independente
estruturas cujos comprimentos variam.
• Segmentos diferentes podem ter tipos diferentes de proteção.
Exemplo: segmento que armazena código executável deve ser
apenas para leitura.
• O processo de ligação é simplificado. Exemplo: segmentos
podem armazenar procedimentos que sempre começam no
endereço zero; a chamada a um dado procedimento faz referência
ao número de segmento no qual está arm azenado.
• Se um procedimento for modificado, nenhum outro precisa ser
modificado, ao contrário do que acontece em uma memória
paginada.
• A segmentação facilita o compartilhamento de procedimentos
entre vários processos paralelos, evitando a necessidade de
manter cópias do mesmo procedimento para cada processo faz
uso do mesmo.
Aspecto
Para que foi inventada esta técnica?
Paginação
Segmentação
Para simular uma Para permitir o
memória grande. uso de múltiplos
espaços
de
endereçamento.
Quantos espaços de endereçamentos Um.
Vários.
lineares existem?
Sim.
O espaço de endereçamento virtual Sim.
pode exceder o tamanho da memória
principal?
Tabelas de tamanho variável podem Não.
Sim.
ser tratadas com facilidade?
O programador precisa saber que o Não.
Sim.
sistema implementa esta técnica?
Figura 6.8. – Comparação entre paginação e segmentação.
Arquitetura de Computadores
Implementação da Segmentação:
• Segmentação por Swapping:
• Semelhante à paginação por demanda. Diferença: páginas têm
tamanho fixo, enquanto que o tamanho dos segmentos é variável.
• A memória principal armazena um conjunto de segmentos.
• Quando ocorrer uma referência a um segmento que não está na
memória principal, deverá ser carregado na mesma a partir do disco.
• Se não houver espaço na memória principal, um ou mais segmentos
devem ser expurgados para abrir espaço para o novo.
• Se um segmento expurgado não possuir um original “limpo” em
disco, este deve ser atualizado.
• O espaço aberto ao expurgar um ou mais segmentos deve ser
suficientemente grande, de modo a conter o novo segmento.
• O espaço aberto geralmente é maior do que o novo segmento,
gerando um “buraco” não utilizado na memória.
• Após um certo tempo, a memória contém um grande número de
regiões contendo segmentos separadas por regiões não utilizadas.
Este fenômeno é denominado “Tabuleiro de Xadrez”
(checkerboarding). Isto produz Fragmentação Externa (o espaço
perdido localiza-se fora dos segmentos).
Segmento
3
(8 k)
Segmento
2
(8 k)
Segmento
3
(8 k)
Segmento
3
(8 k)
Segmento
4
(7 k)
Segmento
4
(7 k)
Segmento
4
(7 k)
Segmento
5
(7 k)
Segmento
5
(7 k)
Segmento
0
(7 k)
Segmento
0
(7 k)
Segmento
1
(9 k)
Segmento
1
(9 k)
Segmento
0
(7 k)
Segmento
0
(7 k)
Segmento
6
(7 k)
Figura 6.9. – Fragmentação externa: formação do tabuleiro de xadrêz.
Arquitetura de Computadores
• Técnicas para contornar a fragmentação externa:
• Compactação: mover todos os segmentos que estiverem acima de
um buraco de modo a ocupar o espaço do mesmo.
• a) Compactar sempre que aparece um buraco.
• b) Quando existir uma grande percentagem de buracos.
• Visa abrir um grande buraco no final do espaço de
endereçamento.
• Desvantagem: gasta muito tempo para ser feita.
• Melhor Assentamento (Best Fit): Colocar um novo segmento no
buraco no qual caiba com a menor folga possível.
• Evita que buracos grandes (que podem abrigar segmentos
grandes) sejam desmembrados em buracos menores.
• É necessário manter uma lista de buracos, contendo os seus
endereços e seus tamanhos correspondentes.
• Primeiro Assentamento (First Fit): Colocar um novo segmento no
primeiro buraco com espaço suficiente encontrado.
• É necessário manter uma lista de buracos, contendo os seus
endereços e seus tamanhos correspondentes.
• Mais rápido que o Best Fit.
• Melhor desempenho do que o Best Fit, pois este último
tende a gerar um grande número de buracos pequenos
inúteis.
• Compensação de Buracos: ao retirar um segmento vizinho a um
buraco, eliminar este último criando um buraco maior, constituído
pela soma do buraco velho mais o novo buraco.
• É necessário manter uma lista de buracos, contendo os seus
endereços e seus tamanhos correspondentes.
• Pode ser utilizado associado a Best Fist ou Fisrt Fit,
sempre que uma certa percentagem de buracos for criada.
• Segmentação por Paginação:
• Segmentos são divididos em um conjunto páginas.
• Páginas são carregadas por demanda na memória principal.
• Em um dado momento, algumas das páginas de um segmento podem
estar na memória principal e outras no disco.
• É necessário manter uma tabela de páginas para cada segmento.
Arquitetura de Computadores
Comparação entre Memória Virtual e Memória Chache:
• A memória cache e a memória virtual apresentam muitas semelhanças e
utilizam técnicas análogas, diferindo no nível hierárquico ao qual se
aplicam.
Aspecto de comparação
Memória Cache
(Semelhanças)
Armazenamento do
Programa mantido em
programa original
memória principal.
Divisão do programa
Blocos de cache de
tamanho fixo.
De que forma e onde são Subconjunto de blocos
armazenadas
as na memória cache.
informações
acessadas
mais freqüentemente?
Como
melhoram
o Se um programa usar
desempenho?
os blocos no cache
com muita freqüência,
serão geradas poucas
falhas e o programa
rodará
rápido,
acessando pouco a
memória principal.
Aspecto de comparação
(Diferenças)
Nível hierárquico em que
atuam
Tamanho das partes em
que é dividido o programa
Mapeamento de endereços
Memória Cache
e
Hardware
microprogramação.
Menor.
Exemplo:
blocos de 64 bytes.
Índice
de
Cache
constituído pelos bits
menos significativos
do endereço.
Memória Virtual
Programa mantido em
disco.
Páginas de tamanho
fixo.
Subconjunto
de
páginas em molduras
na memória principal.
Se um programa usar
páginas na memória
principal com muita
freqüência,
serão
geradas poucas faltas
de página e programa
rodará
rápido,
acessando pouco o
disco.
Memória Virtual
Sistema Operacional.
Maior.
Exemplo:
páginas de 8 KB.
Tabela de páginas
indexada pelos bits
mais significativos do
endereço.
Figura 6.10. – Comparação entre memória Cache e Memória Virtual.
Arquitetura de Computadores
6.3 Multiprogramação
Suporte de várias máquinas virtuais de nível 3 rodando em paralelo
Justificativa:
• Processamento paralelo: alguns algoritmos podem ser mais bem
programados por meio de dois ou mais processos cooperantes
rodando em paralelo.
• Sistemas de tempo compartilhado: várias pessoas podem
compartilhar simultaneamente os recursos de um dado computador.
Implementação:
• Paralelismo real: o computador possui mais de um processador. O
sistema operacional deve gerenciar a distribuição das tarefas entre os
diversos processadores.
• Paralelismo simulado: o computador possui um único processador. O
sistema operacional deve multiplexar no tempo a execução dos
processos paralelos.
Processo 1
Processo 1
Processo 2
tempo
Processo 2
tempo
(a)
(b)
Figura 6.11. – a) Paralelismo real. b) Paralelismo simulado.
• Programa roda como parte de um Processo = programa + espaço de
endereçamento + estado (valor de PC, SP, PSW, etc.).
• Sistemas operacionais fornecem instruções de nível 3 (chamadas)
para criar parar, examinar reiniciar e terminar a execução de
processos dinamicamente.
• Por meio destas instruções, processos pais podem criar processos
filhos, podendo ter controle total, parcial ou nenhum sobre os
mesmos.
Arquitetura de Computadores
Exemplo de processos paralelos – Corrida Crítica:
• Dois processos, Produtor e Consumidor, executados assincronamente, a
velocidades diferentes, comunicando-se por meio de um buffer circular
compartilhado na memória principal.
• Produtor: calcula números e os armazena no bufer, um de cada vez.
• Consumidor: remove os números do buffer, um de cada vez e os
imprime.
• Buffer circular:
• Ponteiro entrada: aponta para a próxima palavra livre no buffer
(onde o produtor colocará o próximo número primo produzido).
• Ponteiro saída: aponta para o próximo número a ser removido pelo
consumidor.
• O topo do buffer é logicamente contíguo ao fundo do mesmo. (Se um
ponteiro aponta para a posição do fundo do buffer, o seu incremento
deve retornar o endereço da posição no topo).
• Quando entrada = saída, o buffer está vazio.
• O buffer é considerado cheio quando todas as suas palavras, exceto
uma, armazenarem um número primo. Nesta situação, entrada está
uma palavra atrás (logicamente) de saída.
Entrada,
saída
saída
saída
Entrada
Entrada
saída
saída
Entrada
saída
Entrada
Entrada
Figura 6.12. – Evolução típica de um buffer circular.
Arquitetura de Computadores
• Procedimentos utilizados pelos processos Produtor e Consumidor:
• PróximoPrimo(x): retorna o número primo seguinte ao número
primo x.
• Imprima(x): imprime o número x.
• Próximo(ponteiro): incrementa logicamente ponteiro.
• Durma: coloca o processo para dormir.
• Acorde(P): acorda um processo P que estiver dormindo.
Procedimento Produtor
{Calcula números primos e os coloca no buffer compartilhado. Quando o
buffer está cheio, o Produtor vai dormir, retomando a sua operação quando
o Consumidor enviar um sinal de acordar}.
Começar
primo := 1;
Enquanto primo < maxprimo faça
Começar
{P1} primo := PróximoPrimo(primo);
{P2} se Próximo(entrada) = (saída) então Durma;
{P3} buffer[entrada] := primo;
{P4} entrada := Próximo(entrada);
{P5} se Próximo(saída) = entrada então Acorde(Consumidor);
fim
fim;
Procedimento Consumidor
{Retira números do buffer e os imprime. Se o buffer estiver vazio, o
consumidor vai dormir, retomando a sua operação quando o Produtor
enviar um sinal de acordar}.
Começar
omirp := 1;
Enquanto omirp < maxprimo faça
Começar
{C1} se entrada = saída então Durma;
{C2} omirp := buffer[saída];
{C3} saída := Próximo(saída);
{C4} se saída = Próximo(Próximo(entrada)) então Acorde(Produtor);
{C5} Imprima(omirp);
fim
fim;
Figura 6.13. – Processos paralelos com corrida crítica.
Arquitetura de Computadores
Problema: Corrida Crítica.
• Considere que em um dado momento:
• Somente um número foi deixado no buffer na posição 32.
• entrada = 33, saída = 32.
• O Produtor está no comando P1, calculando um novo primo.
• O Consumidor está em C5, imprimindo o número da posição 31.
• A seguir, o Consumidor:
• Termina a impressão do número.
• Faz o teste em C1 (entrada = 33 ≠ saída = 32) ⇒ buffer não vazio.
Ainda não deve dormir.
• Tira o último número do buffer em C2.
• Incrementa saída (saída = 32+1 = 33) em C3.
• Faz o teste em C4 (saída = 33 ≠ entrada+2 = 35) ⇒ o buffer não
estava vazio. Não é necessário acordar o Produtor.
• Imprime o último número em C5.
• Inicia o passo C1, indo procurar na memória os ponteiros entrada e
saída, necessários para o teste de buffer vazio. Repare que estes
valores são iguais neste momento.
• Suponha que após o Consumidor buscar os ponteiros na memória, mas
antes de compara-los, o Produto faz o seguinte :
• Conclui o cálculo do novo primo, finalizando P1.
• Faz o teste em P2 (entrada+1 = 34 ≠ saída = 33) ⇒ buffer não cheio.
Ainda não deve dormir.
• Em P3, armazena o novo número no buffer, na posição 33.
• Em P4, incrementa entrada (entrada = 33+1 = 34).
• Faz teste em P5 (saída+1 = 34 = entrada) ⇒ Verdade, o buffer
estava vazio, de modo que envia um sinal de acordar para o
Consumidor (assumindo que o mesmo deveria estar dormindo, o que
é falso). O sinal de acordar é perdido.
• O consumidor começa a procurar um novo primo em P1.
• O consumidor retoma a execução:
• Continuando o passo C1, realiza o teste usando os valores dos
ponteiros que já tinha buscado na memória. Como os valores
buscados são iguais, o Consumidor vai dormir.
• O consumidor retoma a execução:
• O processo consumidor prossegue a sua operação até encher o buffer,
quando se coloca para dormir, esperando que o consumidor o acorde.
• Resultado: os dois processos ficam dormindo, esperando por um sinal
de acordar que não vai chegar nunca.
Arquitetura de Computadores
Solução para o problema de Cor rida Crítica:
a) Equipar cada processo com um bit de “espera acordado”:
• Este bit é ativado sempre que um processo ainda em execução
recebe um sinal de acordar.
• Quando o processo vai dormir e este bit estiver ligado, volta
imediatamente a ser executado, zerando o bit.
• Falha quando existem n processos diferentes (n>2). Uma solução
desajeitada seria manter (n-1) bits de espera “acordado” por
processo.
b) Usar Semáforos:
• Esta técnica permite sincronizar um número arbitrário de
processos.
• Um semáforo permite armazenar sinais de acordar para uso
futuro, de modo a não perde-los.
• Um semáforo é uma variável inteira não negativa.
• Duas instruções de nível de sistema operacional operam sobre
semáforos:
• DOWN: Se o semáforo é maior do que zero, decrementa o
semáforo. Se o semáforo é zero, o processo que estiver
realizando o DOWN é colocado para dormir e permanece
assim até que outro processo realize um UP no semáforo.
• UP: Incrementa o semáforo. Se o semáforo estava em zero e
outro processo estava dormindo por causa dele, este processo
pode completar a operação DOWN que o suspendeu, zerando
o semáforo e retomando a sua execução.
• Propriedade das instruções UP e DOWN: atomicidade – uma vez
que um processo tiver iniciado uma instrução em um semáforo,
nenhum outro processo poderá acessa-lo até que o primeiro tiver
finalizado a sua instrução.
Instrução
S=0
S>0
DOWN
O processo é suspenso até que outro processo S = S - 1
realize um UP em S.
UP
S = S + 1. Se outro processo foi suspenso tentando S = S + 1
completar um DOWN em S, o mesmo deve
completar o DOWN e retomar a execução.
Figura 6.14. – Instruções sobre um semáforo S.
Arquitetura de Computadores
Procedimento Produtor
{Calcula números primos e os coloca no buffer compartilhado. Quando o
buffer está cheio, o Produtor vai dormir realizando um DOWN em
Disponível. Quando o Consumidor realiza um UP em Disponível, o
produtor retoma a execução em P3}.
Começar
primo := 1;
Enquanto primo < maxprimo faça
Começar
{P1} primo := PróximoPrimo(primo);
{P2} DOWN(Disponível);
{P3} buffer[entrada] := primo;
{P4} entrada := Próximo(entrada);
{P5} UP(Preenchido);
fim
fim;
Procedimento Consumidor
{Retira números do buffer e os imprime. Se o buffer estiver vazio, o
consumidor vai dormir realizando um DOWN em Preenchido. Quando o
Produtor realiza um UP em Preenchido, o consumidor retoma a execução
em C2}.
Começar
omirp := 1;
Enquanto omirp < maxprimo faça
Começar
{C1} DOWN(Preenchido);
{C2} omirp := buffer[saída];
{C3} saída := Próximo(saída);
{C4} UP(Disponível);
{C5} Imprima(omirp);
fim
fim;
Figura 6.15. – Processos paralelos sem corrida crítica, usando semáforos.
Arquitetura de Computadores
Comportamento na situação de Corrida Crítica:
• Considere que:
• Tamanho do buffer = 100.
• Inicialmente, Preenchido = 0, Disponível = 100.
• Início da operação:
• Produtor começa em P1.
• Consumidor começa em C1, dando um DOWN em Preenchido, o
que suspende o Consumidor, visto que Preenchido = 0.
• Após encontrar o primeiro primo, o Produtor, em P2, executa um
DOWN em Disponível (Disponível = 100 –1 = 99).
• A seguir, o produtor armazena o novo primo no buffer (P3) e
incrementa o ponteiro entrada (P4).
• Em P5, o Produtor executa um UP em Preenchido (Preenchido = 0+1
= 1), liberando o Consumidor, que pode completar o seu DOWN,
assim, Preenchido = 1-1 = 0. Ambos os processos estão em
execução.
• Corrida crítica:
• somente um número foi deixado no buffer na posição 32.
• entrada = 33, saída = 32. Preenchido = 1, Disponível = 99.
• O Produtor está no comando P1, calculando um novo primo.
• O Consumidor está em C5, imprimindo o número da posição 31.
• Em C1, o Consumidor termina a impressão do número e inicia um
DOWN em Preenchido (Preenchido = 1-1 = 0).
• O Consumidor retira o último número do Buffer em C2, incrementa o
ponteiro saída em C3 e, em C4, faz um UP em Disponível
(Disponível = 99+1 = 100). Em C5, imprime o primo e vai para C1.
• Exatamente antes do Consumidor realizar o DOWN em Preenchido,
o Produtor finaliza o cálculo de um novo primo e executa P2
(Disponível = 100-1 = 99), P3 e P4.
• Preenchido = 0. Neste semáforo, o Produtor está prestes a realizar
um UP e o Consumidor está prestes a realizar um DOWN.
• Se o Consumidor executar o DOWN primeiro, ele será suspenso
até que o produtor o libere realizando um UP.
• Se o Produtor executar o UP primeiro, o semáforo será
incrementado (Preenchido = 0+1 = 1) e o Consumidor não será
mais suspenso.
⇒ Nenhum sinal de acordar é perdido.
