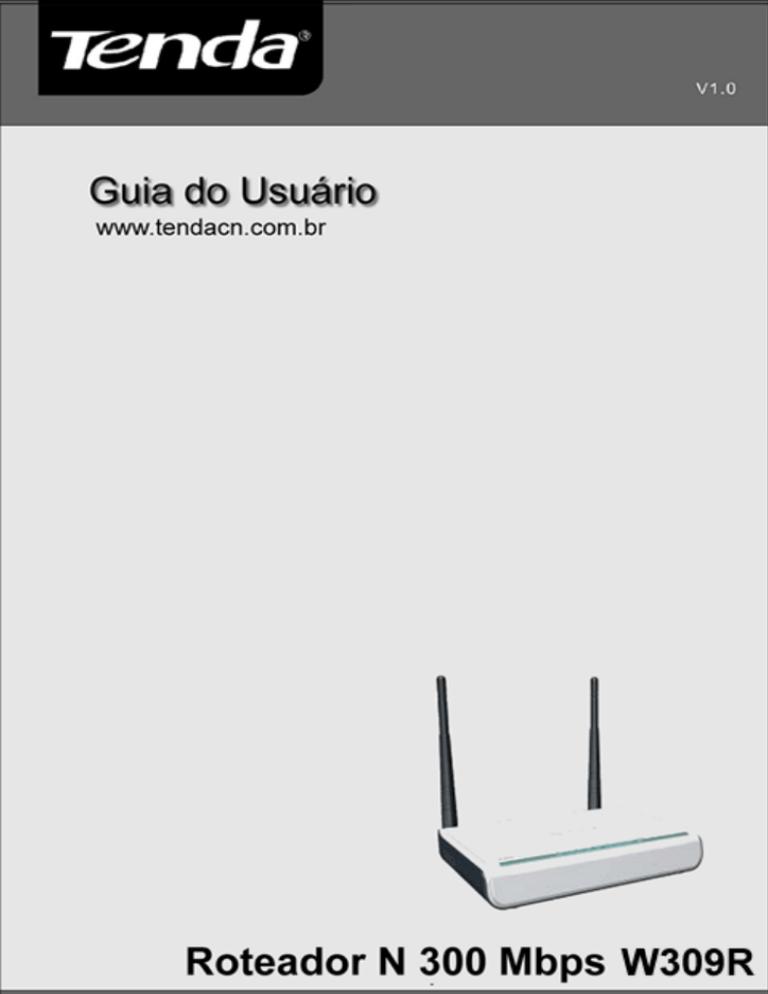

Wireless-N Broadband Router

Wireless-N Broadband Router
1
Wireless-N Broadband Router
Declaração de Direitos Autorais
TENDA é a marca registrada da Shenzhen Tenda
Technology Co., Ltd. Todas as produtos e nomes de
produtos aqui mencionados são marcas comerciais
ou marcas registradas de seus respectivos
proprietários. Copyright de todo o produto como a
integração, incluindo seus acessórios e software,
pertence Shenzhen Tenda Technology Co., Ltd.
Sem a permissão da Shenzhen Tenda Technology
Co., Ltd, qualquer pessoa ou partido não tem
permissão para copiar, plagiar, imitação ou traduzilo em outras línguas.
Todas as fotos e especificações de produtos
mencionados neste manual são apenas referências.
Como a atualização de software e hardware, não
haverá mudanças. E se houver mudanças, a Tenda
não é responsável por informar antecipadamente.
Se você quiser saber mais sobre nossas
informações sobre produtos, visite nosso website
em www.tendacn.com.br.
Wireless-N Broadband Router
Conteúdo
Capítulo 1: Introdução............................................................1
Conteúdo da
Embalagem.........................................................................2
Capítulo 2: Conhecendo o Wireless-N Broadband
Router.......................................................................................3
O painel traseiro..................................................................3
O painel dianteiro ................................................................4
Instalação do Hardware ......................................................6
Capítulo 3: Como ligar o Wireless-N Broadband
Router.......................................................................................7
Como definer as configurações de rede para o meu
Computador ........................................................................7
Como verificar a conexão de rede ...................................9
Capítulo 4: Configurações
básicas………………………………........................................10
Como acessar o Web-Basic Configuration Utility.10
Assistente de Configuração.................................................... 11
Capítulo 5: Configurações Avançadas................................16
Configurações de LAN....................................................16
Configurações de WAN-PPPoE..........................................17
Configurações de WAN – Estático IP....................................19
Configurações de WAN—L2TP...........................................20
Wireless-N Broadband Router
Configurações de WAN—PPTP..........................................21
Clonar Endereço MAC.....................................................22
Configurações DNS...........................................................23
Cápitulo 6: Configurações Wireles......................................25
Wireless Mode ...................................................................25
Configurações Básicas.....................................................30
Configurações Segurança Wireless................................31
Confgiurações WPS..........................................................40
Configurações WDS..........................................................42
Configurações Avançadas Wireless...............................45
Controle de Acesso Wireless...........................................47
Estatos da Conexão Wireless..........................................48
Capítulo 7: DHCP Server... ...................................................49
DHCP Server Lista.............................................................50
Capítulo 8: Virtual Server ......................................................51
Single Port Forwarding.....................................................51
Port Range Forwarding ....................................................53
Configurações de Port Trigger........................................55
ALG Service Settings.......................................................58
Configurações DMZ..........................................................61
Configurações UPnP ........................................................62
Capítulo 9: Controle de Tráfego...........................................63
Controle de Tráfego..............................................................63
Wireless-N Broadband Router
Capítulo 10: Configurações de Segurança.........................66
Configurações de filtro Cliente........................................66
Configurações de filtro URL............................................68
Configurações Endereços MAC...................................70
Impedir o ataque de rede. ................................................71
Remote Web Management ...............................................72
Local Web Management ....................................................73
WAN Ping ….......................................................................74
Capítulo 11: Configurações de roteamento........................75
Tabela de Roteamento......................................................75
Static Route… ...................................................................76
Capítulo 12: Ferramentas do sistema .................................77
Tempo.................................................................................77
DDNS…..............................................................................77
Backup/Restore….............................................................79
Atualização de Firmware..................................................80
Restore to Factory Default Settings ….............................81
Reboot................................................................................82
Alterar Senha………. .........................................................82
System Log…....................................................................84
Apêndice A: Características do Produto................................85
Wireless-N Broadband Router
Capítulo 1: Introdução
Obrigado por escolher a W309R Wireless-N Broadband Router.
Ele emprega a avançada MIMO(Multi Entrada, Saída Multi) e
integra a tecnologia de roteador, ponto de acesso wireless,
switch de quatro portas e em um firewall, que permitem o
compartilhamento de acesso à Internet durante os quatro portas
comutadas ou através do transmissão sem fio. Compatível com
IEEE 802.11n (draft 2.0) padrão, ele pode se conectar com as
atuais, 802.11b / g PCI, USB e adaptadores Notebook. Até
300Mbps taxa de transmissão permite que você aprecie
Em tempo real as atividades, tais como vídeo streaming, jogos
online e assim por diante. Além disso, o Wireless-N Broadband
Router suporta todas as últimas características de segurança
wireless, como criptografia WEP 64/128-bit, WPS PBC (e PIN)
método de codificação, filtragem de pacotes de uma porta d
encaminhamento, para impedir o acesso não autorizado e
proteger sua rede contra ataques maliciosos.
Além disso, o usuário de fácil instalação Wizard no CD-ROM
pode ajudá-lo a configurar o Wireless-N Roteador de Banda
Larga facilmente.
Ele também pode ser gerenciado ou
configurado através Local / Remoto fácil de usar Utilitário
baseado na Web. Por isso, é a melhor escolha para SOHOs e
porte de pequenas empresas.
1
Wireless-N Broadband Router
Conteúdo do Pacote
 Um Roteador de Banda Larga Wireless-N W309R
 Um cabo de rede Ethernet
 Um Guia de instalação rápida
 Um Power Adapter
 Um CD-ROM
Se qualquer um dos itens listados estiver danificado ou
faltando, entre em contato com a Tenda revendedor de
quem comprou para a substituição imediatamente.
2
Wireless-N Broadband Router
Capítulo 2: Conhecendo o Wireless-N Broadband Router
O Painel Traseiro
Aqui está a descrição do painel traseiro. A RJ-45 portas para
conexão de cabo e botão de reset localizado no painel traseiro,
como mostrado abaixo.
Conexões:
Painel
Traseiro
Porta LAN(1-4)
RESET/WPS
WAN
POWER
Descrição
Ligue a dispositivos Ethernet (como
computadores, switches, hubs).
Nota: Após pressionar o botão RESET
por 9 segundos, as configurações que
você definiu serão apagadas e o
aparelho irá restaurar as configurações,
padrão de
fábrica.
Connect
WAN
para modem DSL, cable
modem ou comunidade da banda larga.
Receptor para o adaptador de alimentação
fornecido
3
Wireless-N Broadband Router
O Painel Frontal
Há indicadores de LED do roteador no painel frontal
como mostrado abaixo.
4
Wireless-N Broadband Router
LEDS:
LED
Status
Descrição
Indicator
POWER
Sempre
ligado
SYS
Piscando
Sempre
ligado
WAN
Piscando
WLAN
Piscando
LAN(1/2/
Sempre
ligado
3/4)
WPS
Piscando
Piscando
O indicador de energia é
sempre ON quando ele está
ligado e funcionando.
corretamente.
A SYS está piscando regularmente
quando.
o
sistema
funciona
normalmente.
Indica
a ligação
correta
do
as portas WAN.
Indica que o roteador é
transmissão / recepção de pacotes
de dados.
Indica
o sinal sem fio está OK.
Indica a ligação correta do
as portas LAN.
Indica que o roteador é
transmissão / recepção de pacotes
de dados.
Indica
que o router está a
negociar com clientes em WPS
WPS Mode. (PBC)
(PBC).
5
Wireless-N Broadband Router
Intalação do Hardware
1 . Por favor, conecte a
porta LAN do roteador à
placa de rede do seu
computador com um cabo.
2.Por
favor,
adaptador
usar
de
o
energia
acompanha a entrega de
potência do roteador.
3. Por favor conectar a
sua linha de banda larga
fornecido pelo seu ISP
para a porta WAN do
seu roteador.
IMPORTANTE:
Por favor use o adaptador de alimentação incluídos.
O uso de um adaptador de alimentação diferente
pode causar danos e invalidar a garantia para este
produto.
6
Wireless-N Broadband Router
Capítulo 3: Como conectar-se a
Wireless-N Roteador de Banda Larga
Para a configuração fácil e rápido, os seguintes passos
para configuração de rede são necessários.
Como definir as configurações de rede para o My
Computador
Botão direito do mouse
clique em "Meus Locais de
Rede"
e
selecione
"Propriedades".
Botão direito do mouse
clique
em
"Local
Area
Network Connection" ou
conexões
de
rede
e
selecione "Propriedade
Selecione
"Internet
Protocol (TCP / IP)" e
clique em "Propriedades".
7
Wireless-N Broadband Router
Selecione "Obter um
endereço IP
automaticamente" e
"Obter endereço de
servidor DNS
automaticamente".
Clique em "OK" para
salvar as configurações.
Ou
selecione
"Usar
o
seguinte endereço IP" e
digite
o
endereço
IP,
máscara
de
gateway
padrão
sub-rede,
como
mostrado
à
direita.
Naturalmente,
você
necessita de introduzir o
endereço do servidor DNS
fornecido pelo seu ISP.
Caso contrário, você pode
usar o gateway padrão do
roteador como o servidor
proxy DNS. Clique "OK"
para
guardar
as
configurações.
8
Wireless-N Broadband Router
Como verificar a Conexão de Rede
Selecione Iniciar "-" s
"Programa -" Acessórios
"Prompt de Comando.
Digite o ping "
192.168.0.1 "e aperte"
Enter ". Se a tela como a
figura da direita, significa
que
seu
PC
está
conectado ao seu roteador
com sucesso.
Se não, certifique-se que a
instalação do hardware e
do adaptador de rede está
OK.
Após
todos
os
preparativos são feitos, vá
para o Capítulo 4 para
mais
e
configuração
avançada.
9
Wireless-N Broadband Router
Cápitulo 4 Configurações Básicas
Esta seção é para mostrar a você como configurar seu novo
Wireless-N Broadband Router através da Web-based
Configuration Utility.
Como acessar a Web-based Configuration
Utility
Para acessar o utilitário baseado na
Web do Router, lançar um
navegador web, como Internet
Explorer ou Firefox e digite padrão
do roteador é o endereço IP
http://192.168.0.1 e pressione
“Enter”
Por
favor
"admin"
em
coloque
o
ambos
os
Nome de Usuário e Senha.
Clique em OK "”.
10
Wireless-N Broadband Router
Setup Wizard
Aqui está o "Welcome to
Setup
Wizard"
para
configurar seu roteador
rapidamente. Clique
em "Next".
Nesta tela, selecione um
modo de sua conexão à
Internet que você usa. Se
você não estiver clara,
pressione o botão
"Detectar" ou contacte o
seu Internet Service
Provider, e clique em
"Next".
ÎConnection Mode 1:
ADSL Virtual Dial-up (Via
PPPoE)
Digite a conta ea senha
fornecidos pelo seu ISP e
clique em "Next".
ÎConnection Mode 2:
Dynamic IP (Via DHCP)
Se o modo de sua
conexão
11
Wireless-N Broadband Router
é
Dynamic
significa
que
IP,
isso
o
seu
endereço IP continua a
mudar cada vez que você
ligar. Você não precisa
digitar as informações
como modo 2 ou 3.
ÎConnection Mode
3:
Static IP
Nesta tela, preencha as
informações de endereço
de rede de seu provedor
no endereço IP, Máscara,
Gateway e servidor DNS
primário campos e clique
em "Next".
ÎConnection
Mode
4:
L2TP
Selecione L2TP (Layer 2
Tunneling Protocol), se o
seu ISP utiliza uma
conexão L2TP, o ISP irá
fornecer-lhe um nome de
usuário e senha
por favor preencha o
12
Wireless-N Broadband Router
parâmetros.
L2TP oferece dois modos
de acesso.
Se o L2TP oferecido por
seu ISP é Dynamic IP: Por
favor selecione Dynamic
IP.
Se o L2TP oferecidos pelo
seu
provedor
estático:
for
Por
IP
favor,
preencha os parâmetros
fornecidos
pelo
seu
provedor.
Após a configuração, por
favor clique em "Next".
ÎConnection
Mode
5:
PPTP
Se a conexão for "PPP
Tunneling Protocol", por
favor insira os seguintes
parâmetros
fornecidos
pelo ISP: Endereço IP do
servidor, nome de usuário
e senha.
13
Wireless-N Broadband Router
PPTP oferece dois modos
de acesso.
Se o PPTP oferecido por
seu ISP é Dynamic IP: Por
favor selecione Dynamic
IP.
Se o PPTP oferecidos pelo
seu
provedor
estático:
Por
for
IP
favor,
preencha os parâmetros
fornecidos
pelo
seu
provedor.
Após a configuração, por
favor clique em “Next”
clique emem
Clique
"Apply",
"Next".
selecione "Reboot" em
System Tools do menu à
esquerda e pressione o
botão "Reiniciar o botão"
router.
Trata-se de reiniciar agora,
aguarde alguns minutos e
NÃO desligue-o.
14
Wireless-N Broadband Router
Clique em "System Status"
no menu à esquerda do
utilitário baseado na Web
para encontrar a rede atual
e sistema de informação.
Se o "Connection Status" é
"Conectado", Parabéns
por completar as
configurações básicas do
roteador. Você está na
Internet agora. Se você
quiser configurar mais, vá
para as seguintes
explicações para
configurações avançadas.
15
Wireless-N Broadband Router
Capítulo 5: Configurações Avançadas
Esta seção é para realizar as configurações avançadas para o
Router, incluindo LAN Settings, configurações de WAN, o MAC
Address Clone e configurações DNS.
Configurações de LAN
MAC Address: O
endereço MAC do roteador
físico como visto em sua
rede local, que é imutável.
Endereço IP: LAN do Router
endereço IP (não o endereço
IP do seu computador).
Depois de modificar o
endereço IP, você precisa se
lembrar que para o login
utilitário baseado na Web da
próxima vez. 192.168.0.1 é o
valor padrão.
Máscara: É mostrada a
máscara de sub-rede do
roteador para a medição do
tamanho da rede. 255,255.
255,0 é o valor padrão.
16
Wireless-N Broadband Router
WAN Configurações—PPPoE
Connection Mode:
Mostre o seu modo de
conexão atual.
Conta: Digite os
fornecidos pelo seu ISP.
Senha: Digite os
fornecidos pelo
yourISP.
MTU: Unidade de
Transmissão Máxima. É o
tamanho do maior
datagrama que pode ser
enviado através de uma
rede. O valor padrão é
1492. Não modificá-lo a
menos que necessário.
Service Name: É definida
como um conjunto de
características que são
aplicadas a uma conexão
PPPoE. Introduza-se
previsto. Não modificá-lo
a menos que necessário.
AC Name:
17
Wireless-N Broadband Router
Introduza-se previsto. Não
modificá-lo a menos que
necessário.
ConnectAutomatical: Co
nnect automaticamente à
Internet após a
reinicialização do sistema
ou falha de conexão.
Conectar Manualmente
Conecte-se à Internet pelo
usuário manualmente.
Connect on Demand: Reestabelecer a conexão
com a Internet após o
tempo determinado (Max
Idle Time). Zero significa
que a sua ligação à
Internet em todos os
tempos. Caso contrário,
entra o minuto para ser
decorrido antes que você
queira desligar o acesso à
Internet.
Connect on Fixed Time:
Conecte-se à Internet
durante o tempo de
corrigir.
18
Wireless-N Broadband Router
Configurações de WAN—Static IP
Se o seu modo de
conexão, IP estático é
escolhido, por favor insira
as seguintes informações
de endereçamento.
IP Address: Aqui entra
o endereço IP WAN
fornecido pelo seu ISP.
Subnet Mask: Digite o
WAN Subnet Mask aqui.
Gateway: Digite o
Gateway aqui.
Primary DNS Server:
Digite o Primary DNS
server fornecidopelo
seu ISP.
Secondary DNS Server:
Digite o secondary DNS
19
Wireless-N Broadband Router
Configurações de WAN—L2TP
L2TP Server IP: Digite o
IP do servidor fornecido
pelo seu ISP.
User Name: Digite o L2TP
username.
Password: Digite o L2TP
password.
MTU: Maximum
Transmission Unit, pode
ser necessário alterá-lo
para um ótimo
desempenho com seu
provedor específico. 1400
é o MTU padrão.
Address Mode:
Selecione "Static" se o
seu ISP lhe fornece os
endereços IP, máscara
de sub-rede e gateway.
Na maioria dos casos,
Dynamic selecione.
IP Address: Digite o L2TP
endereço IP fornecido
20
Wireless-N Broadband Router
Pelo seu ISP.
Subnet Mask: Digite a
máscara de sub-rede
fornecidos pelo seu
provedor.
Default Gateway: Digite
o Default Gateway
fornecido pelo seu ISP.
Configurações de WAN—PPTP
PTP Server IP: Digite o IP
do servidor fornecido pelo
seu ISP.
User Name: Insira PPTP
username fornecido pelo
seu ISP.
Password: Insira PPTP
senha fornecida pelo
seu ISP.
Address Mode:
Selecione "Static" se o
seu ISP fornece-o com
o IP
21
Wireless-N Broadband Router
endereço da máscara de
sub-rede e gateway. Na
maioria dos casos,
Dynamic selecionar.
IP Address: Digite o IP
PPTP endereço fornecido
pelo ISP.
Subnet Mask: Digite a
máscara de sub-rede
fornecidos pelo seu
provedor.
Default Gateway: insira
o Gateway padrão
fornecido pelo seu ISP.
Clonar Endereços MAC
Alguns ISPs requerem
endereço do usuário final
MAC para acessar sua
rede. Este recurso copia o
endereço MAC do seu
dispositivo de rede para o
roteador.
22
Wireless-N Broadband Router
MAC Address: O
endereço MAC a ser
registrado com seu
provedor de serviços
Internet.
Clone MAC address:
Registre-se endereço
MAC do seu
computador.
Restore default MAC
address: Restaurar o
hardware padrão MAC
endereço.
Configurações DNS
DNS é a abreviatura de
Domain Name System (e
Service), um serviço de
Internet que traduz nomes
de domínio em endereços
IP que são fornecidos pelo
seu provedor de acesso.
Por favor, consulte o seu
fornecedor de serviços
Internet para obter mais
detalhes, se você não
23
Wireless-N Broadband Router
tiver eles.
DNS: Clique na caixa
para habilitar o servidor
DNS.
Primary DNS Address:
Digite o endereço
necessário fornecidas
pelo ISP.
Secondary DNS Address:
Digite
o
segundo,
endereço
se
de
seu
provedor, que é opcional.
24
Wireless-N Broadband Router
Capítulo 6: Configurações Wireless
Esta seção lida principalmente com as configurações sem fio,
incluindo Basic Settings, Configurações de Segurança,
Controle de Acesso e Configuração Avançada.
Wireless Mode
AP
Mode:
router serve
como um ponto de acesso
a este modo de ser ligado.
As estações de trabalho
em torno estará conectado
com roteador SSID para
partilhar os recursos da
Internet. Para configurar o
modo
AP,
abra
a
configuração básica e
Configuração
de
Segurança do Windows na
pasta
Configuração
Wireless.
Station
Mode:
Neste
modo, o roteador é
utilizado
como
uma
estação de trabalho para
ser conectado com um AP
de varredura SSID do AP
e fornece a segurança
25
Wireless-N Broadband Router
autenticação. De um modo
geral, o modo AP é
passiva de ser ligada com
uma estação de trabalho,
mas o modo Station
sempre toma a iniciativa
de ligar
com SSID é o nome único
SSID:
AP.
de identificação de ponto de
acesso. A estação de
trabalho sem fio deve
manter o nome com o
mesmo SSID do AP para
conexões. Ao permitir a
digitalização botão Abrir, o
dispositivo pode pesquisar
APs disponíveis.
MAC: Para conectar-AP certas,
você precisa conhecer o endereço
MAC do AP. Ao permitir botão Abrir
Digitalização para descobrir o
endereço MAC do AP disponível.
Channel: Você pode usar o
mesmo canal que o AP.
26
Wireless-N Broadband Router
Ao permitir botão Abrir
Digitalização para descobrir a
AP's disponíveis
canal.
Security Mode:
router fornece os
seguintes métodos de
autenticação de
segurança:
(1) WEP: seleciona o
formato ASCII (5 ou 13
caracteres ASCII exceto
ilegal caracteres.) Ou Hex
(formato 10 ou 26
caracteres
hexadecimais). (2)
WPA/WPA2-personal
(PSK) é mais seguro do
que outros métodos de
encriptação, pois a chave
está sujeita a alterações o
tempo todo.
WPAPSK/WPA2-PSK
utiliza o TKIP ou
AEalgoritmo de
criptografia.
WEP Mode: A chave
compartilhada exige que as
mesmas chaves WEP
entre o ponto de acesso e
da estação de trabalho.
27
Wireless-N Broadband Router
Default CHAVE: Depois
de inserir as chaves
WEP, selecione uma
chave como o padrão, por
exemplo, uma chave
KEY Format: AASCII:
Digite 13 caracteres com
maiúsculas e minúsculas
(az "," AZ "e" 0-9 "). Hex:
digite 26
caracteres Hex ("A" F ", af" e "0 a 9).
CHAVE 1: Se a tecla
1 está selecionado
como padrão-chave, a
chave será habilitado.
Chave 2: Se a tecla 2 é
selecionado como
padrão-chave, a chave
será habilitado.
Chave 3: Se a tecla 3 é
selecionado como
padrão-chave, a chave
será habilitado.
Chave 4: Se a tecla 4
está selecionado como
padrão-chave, a chave
será habilitado.
28
Wireless-N Broadband Router
WPA/WPA2 Algorithm:
Quando o WPA-PSK
/ WPA2-PSK
autenticação for
selecionada, você pode
selecionar uma de duas:
TKIP e AES. Por exemplo,
se o provedor wireless
seleciona TKIP, o receptor
sem fio (cliente) também
precisa selecionar TKIP
para esta forma de
autenticação.
Password: Quando WPAPSK / tipo de autenticação
WPA2-PSK for
selecionado, digite a
senha de acesso
fornecida pelos usuários
AP aqui.
Apply: Clique “Apply”
para fazer as
configurações entrar em
vigor.
Cancel: Clique em
"Cancelar" para jogar
todas as configurações
salvas pela última vez.
29
Wireless-N Broadband Router
Configurações Basica
Modo de Rede: Suporta
802.11b / g mista, 802.11b,
802.11ge 802.11b/g/n
modos mistos.
Main SSID: Service Set
Identifier principal. É o
"nome" da sua rede
wireless.
Minor SSID: Serviço de
Menores
Set Identifier. É opcional
Broadcast (SSID):
Selecione "Ativar" para
habilitar o dispositivo de
SSID para ser visível pelos
clientes sem fio.
BSSID: É uma identidade
de 48 bits usado para
identificar um particular
BSS (Basic Service Set)
dentro de uma área. Nas
redes de infra-estrutura
BSS, o BSSID é o MAC
(Medium Access Control)
endereço do AP
30
Wireless-N Broadband Router
Channel: A partir do menu
drop-, é para a selecção
dos canais trabalho da
rede sem fio. Por favor,
selecione 1-13, ou
selecione AutoSelect para
selecionar diferentes
canais.
Channel Bandwidth:
Selecione 20M trabalho
sem fio de freqüência ou
20/40M.
HT TxStream: RF
Transmit Stream.
HT RxStream: RF
Receive Stream.
Configurações Segurança Wireless
Esta página é para configurar a segurança sem fio do seu
roteador. Seis modos de segurança wireless, WEP, WPAPessoal,
WPA2-Personal,
WPA-Enterprise,
WPA2-
Enterprise e RADIUS são suportados. Se você não quiser
usar a segurança wireless, selecione Desativar no menu
drop-down.
31
Wireless-N Broadband Router
1.
Mixed WEP WEP
(Wired Equivalent Privacy),
um método de encriptação de
base, geralmente criptografa
dados sem fio utilizando uma
série de chaves digitais (64
bits ou 128 bits de
comprimento). Usando as
mesmas teclas
em cada um dos seus
dispositivos de rede sem fio,
você pode impedir o
monitoramento de
dispositivos sem fio a partir
de suas transmissões ou usar
seus recursos sem fio.
SSID Choice: Selecione a
segurança SSID
configurado. O dispositivo
suporta configurar classes
de segurança diferentes
entre os principais SSID
SSID e subordinados.
Security Mode: Há
vários modos de
segurança diferentes,
você
32
Wireless-N Broadband Router
pode optar por um misto
de WEP,
WPA-Pessoal,
WPA-Enterprise, etc.
Default Key:
Selecione uma chave
de criptografia válido.
WEP Key1, 2, 3, 4:
Digite a chave WEP aqui.
Por favor, note que a
chave deve estar em
conformidade com o
formato de chave e ser
válido. A chave deve ser
caracteres ASCII ou
Dígitos hexadecimais
2. WPA-Personal
WPA (Wi-Fi Protected
Access), uma rede Wi-Fi
padrão, é um esquema de
encriptação mais recente
wireless, projetada para
melhorar as
características de
segurança do WEP.
Aplica-se tipos de
criptografia mais forte
(como TKIP
33
Wireless-N Broadband Router
[Temporal Key Integrity
Protocol] ou AES
[Advanced Encryption
Standard]) e pode
alterar as chaves
dinamicamente em
cada dispositivo sem fio
autorizados.
WPA Algorithms:
Selecione um tipo de
criptografia AES
ou TKIP. (AES é mais forte
que TKIP).
Pass Phrase: Digite a
chave que deve ter 8-63
caracteres ASCII.
Key Renewal Interval:
Digite o período de
renovação de chaves.
É para contar quantas
vezes o roteador para
mudar as chaves.
34
Wireless-N Broadband Router
3.WPA2-Personal
WPA2 (Wi-Fi Protected
Access versão 2) É mais
seguro que o Wired
Equivalent Privacy (WEP)
e fácil de configurar.
WPA Algorithms:
Selecione algoritmos
fundamentais, tais como
TKIP, AES e TKIP e
AES.
Pass Phrase: Digite a
chave que deve ter
8-63 caracteres ASCII.
Key Renewal Interval:
Digite o período de
renovação de chaves.
É para dizer ao
roteador que
freqüência
alterar as chaves.
4. WPA-Enterprise
Este
protocolo
de
autenticação
baseado
em
RADIUS.
Este
servidor
modo
de
segurança é utilizado
35
Wireless-N Broadband Router
quando um servidor
RADIUS estiver
conectado ao roteador.
Radius IP Address: Por
favor, insira o endereço
IP do servidor RADIUS
aqui.
Radius Port: Por favor
coloque o número da
porta do servidor radius
aqui.
Shared key: A chave de
encriptação que o
roteador é autenticado
pelo servidor RADIUS
Session
intervalo
Timeout:
de
recertificação
O
tempo
entre
o
roteador eo servidor. O
valor padrão é
3600s.
36
Wireless-N Broadband Router
5. WPA2-Enterprise
Este modo de segurança
também é usado quando
um servidor RADIUS
estiver conectado ao
roteador.
WPA Algorithms:
Selecione algoritmos
fundamentais, tais como
TKIP e AES.
Radius
Por
IP
Address:
favor
número
coloque
o
porta
do
da
servidor radius aqui.
Radius Port: Por favor
coloque o número da porta
do servidor radius aqui.
Shared key: A chave de
encriptação que o roteador
é autenticado pelo servidor
RADIUS
Session
intervalo
Timeout:
de
recertificação
O
tempo
entre
o
roteador eo servidor. O
valor padrão é 3600s.
37
Wireless-N Broadband Router
6. 802.1X
Este modo de segurança é utilizado
quando
um
servidor
RADIUS
estiver conectado ao roteador.
802.1x, uma espécie de protocolo
de autenticação baseado em porta,
é um tipo de autenticação e
estratégia para os usuários. A porta
pode ser uma porta física ou porta
lógica (como VLAN). Para usuários
de LAN sem fio, um porto é apenas
um canal. O objetivo final de
autenticação 802.11x é verificar se
a porta pode ser usada. Se a porta
for autenticado com êxito, você
pode abrir essa porta que permite
que
todas
as
mensagens
a
transmitir. Se a porta não está
autenticado com sucesso, você
pode
manter
essa
porta
"desativar", que apenas permite
Protocolo de autenticação 802.1x
mensagem para passar.
WEP:Select“enable/disable”
38
Wireless-N Broadband Router
Criptografia WEP, que
indica o processo de
autenticação entre o
adaptador sem fio e
roteador sem fio.
Radius IP Address: Por
favor, insira o endereço IP
do servidor RADIUS aqui.
Radius
Port: Por favor,
insira o endereço IP do
servidor RADIUS aqui.
Shared key: A chave de
encriptação que o roteador
é autenticado pelo servidor
RADIUS.
Session Timeout: O
intervalo de tempo
recertificação entre o
roteador eo servidor. O
valor padrão é
3600s.
Observação:
Para melhorar o
nível de segurança,
não use as palavras
que podem ser
encontrados em um
39
Wireless-N Broadband Router
dicionário ou muito fácil
de lembrar! Os clientes
sem fio irá lembrar a
chave WEP, que você só
tem que introduzir a
chave WEP no cliente
wireless uma vez, e vale
a pena usar o
complicado
Chave WEP para melhorar
nível de segurança.
Configurações WPS
WPS (Wi-Fi Protected
Setting) pode ser fácil e
rápida para estabelecer a
conexão entre os clientes
de rede sem fio eo
roteador através de
conteúdo criptografado.
Os usuários só digitar o
código PIN para
configurar sem escolher o
método de criptografia e
entrar chaves secretas
pelo manual.
40
Wireless-N Broadband Router
WPS Mode: Suporta duas
maneiras de configurar as
definições de WPS:
PBC (Push-Button
Configuration) e um
código PIN.
PBC: Selecione o PBC ou
pressione o botão WPS
sobre o painel do Router
(Pressione o botão por um
segundo e WPS indicador
pisca durante 2 minutos,
que significa o WPS está
habilitado. Durante o
tempo de piscar, você
pode permitir que outro
roteador para implementar
o WPS / PBC negociação
entre eles. Actualmente, a
WPS apenas um suporte
de acesso de cliente. Dois
minutos depois, o
indicador WPS será
desligada.).
PIN: Se esta opção for
ativada, você precisa
entrar
41
Wireless-N Broadband Router
código de um cliente sem
fio PIN no campo e
manter o mesmo código
no cliente.
Configurações WDS
Neste modo, você pode
expandir o alcance da
rede, combinando-se
a quatro outros pontos de
acesso em conjunto, e
cada
ponto de acesso pode
ainda aceitar clientes
sem fio.
Lazy Mode: Você precisa
configurar o roteador
BSSID para outro
dispositivo, não precisa
de entrada BSSID outro
router nele, e depois unir
automaticamente.
Bridge Mode: Você
pode conectar sem fios
duas ou mais redes com
fio através deste modo.
Neste modo,
42
Wireless-N Broadband Router
você precisa adicionar o
endereço MAC sem fio do
dispositivo de conexão na
tabela do Router o
endereço MAC do AP ou
selecione
uma varredura da tabela.
Ao mesmo tempo, o
dispositivo de conexão
deverão ser preguiçoso,
ou o modo Repeater
Bridge.
Repeater Mode: você
pode escolher o modo de
estender a distância entre
os dois dispositivos
WLAN. Funcionando como
um repetidor WDS, o
W309R conecta tanto um
cliente como um cartão de
AP e de outro AP. Em
aplicações típicas
repetidor, conectando a
APs APs outros equipado
com funcionalidade WDS
também deve suportar
WDS. Nesta modo, você
precisará adicionar o
endereço MAC do
dispositivo de conexão
para o
43
Wireless-N Broadband Router
AP Router na tabela de
endereços MAC do cliente
e de conexão deverão ser
preguiçoso, ou o modo
Repeater cliente.
Encrypt Type: Você
pode selecionar WEP,
modo TKIP, AES modo
de segurança aqui.
Pass phrase: Digite a
chave, o formato de
chave de criptografia de
acordo com que você
selecionou.
AP MAC: Digite o
endereço MAC de um
outro router wireless.
Observação:
Dois roteadores
wireless devem usar o
mesmo modo, a banda,
o número de canais e
configuração de
segurança!
44
Wireless-N Broadband Router
Configurações Avançadas Wireless
Esta seção é para definir
a configuração avançada
wireless do roteador,
incluindo o preâmbulo
Rádio, 802.11g / N,
Fragmentação Threshold,
RTS Threshold, Beacon
Período e DTIM Interval.
BG protection ModeAuto
por predefinição. Você
pode selecionar Ligar ou
Desligar.
Basic Data Rates: Por
exigência diferente, você
pode selecionar um dos
adequada Basic Data
Rates. Aqui o valor
padrão, é
(1-2-5.5.-11Mbps ...).
Beacon Interval: Defina o
intervalo de farol de rádio
sem fio. Não modifique o
valor padrão, se você não
sabe o que é, o valor
padrão é 100.
45
Wireless-N Broadband Router
Fragment Threshold:
Não modifique o valor
padrão, se você não sabe
o que é, o valor padrão é
2346.
RTS Threshold: Definir o
limite de RTS de rádio
wireless. Não modifique o
valor padrão, se você não
sabe o que é, o valor
padrão é 2347.
TX Power: Você pode ajustar a
potência de saída de rádio sem
fio. A menos que você está
usando esse roteador wireless em
um espaço muito grande, você
não pode ter que ajustar a
potência de saída de 100%. Isso
vai
aumentar a segurança (malicioso
/ Usuários desconhecidos em
distância não será capaz de atingir
o roteador sem fio).
WMM Capable: Vai
melhorar o desempenho
de transferência de dados
de conteúdos multimédia,
quando eles estão
46
Wireless-N Broadband Router
sendo transferido através
da rede wireless. Se você
não sabe o que é / não
tenho certeza se você
precisar dele, ele é seguro
para definir esta opção
para
'Ativar', no entanto, o valor
padrão é permitir.
APSD Capable: É usado
para auto-power salva
serviço. O padrão é
desativado.
Wireless Access Control
Para proteger sua LAN
sem fios, o controle de
acesso sem fio é
realmente baseado no
gerenciamento de
endereços MAC.
MAC Address Filter: você
quer acessar o roteador
externo a partir de qualquer
endereço IP, por favor,
selecione a opção
"Desativar".
MAC Address: Para
especificar
47
Wireless-N Broadband Router
um endereço IP externo,
por favor, adicione
manualmente o endereço
MAC e clique em
"Adicionar".
MAC Address List: Os
endereços MAC são
adicionados listadas aqui.
Clique "Delete" para
excluir a gestão filtro para
o MAC endereço.
Estatos da Conexão Wireless
Esta página é para
mostrar o estado actual
de acesso wireless.
Clique em
"Refresh"
para atualizar as
informações de conexão
sem fio.
MAC Address: Mostra o
endereço MAC do PC
ligar.
Bandwidth:
exibe
a
largura do canal do
hospedeiro a ser ligado.
48
Wireless-N Broadband Router
Capítulo 7: DHCP Server
DHCP (Dynamic Host
Control Protocol) é para
atribuir um endereço IP
para os computadores da
LAN / rede privada. Quando
você habilita o servidor
DHCP, o servidor DHCP irá
atribuir automaticamente
um endereço IP não
utilizado a partir do pool de
endereços IP para o
computador solicitante na
premissa de ativação
"Obter um endereço IP
automaticamente". Assim,
especificando o endereço
inicial e final do pool de
endereços IP é necessário.
DHCP Server: Ative a
caixa de seleção para
permitir servidor DHCP.
IP Address Start/End:
Introduza o intervalo de
endereço IP para o
servidor DHCP
distribuição.
Lease Time: A duração da
concessão de endereço
IP.
49
Wireless-N Broadband Router
DHCP Server List
A atribuição de IP
estático é adicionar um
endereço IP estático
especificamente para o
endereço MAC atribuído.
Você pode visualizar as
informações relacionadas
na lista de servidores
DHCP.
IP Address: Digite um
endereço IP para o
computador na rede LAN.
MAC Address: Digite o
endereço MAC do
computador que você
deseja atribuir o endereço
IP acima. Clique em
"Adicionar" para.
Hostname: O nome do
computador que
Lease Time：O tempo
total do cor- -Ding
concessão de endereço
IP.
50
Wireless-N Broadband Router
Capítulo 8: Virtual Server
Single Port Forwarding
O W309R pode ser
configurado como um
servidor virtual em nome dos
serviços locais por trás da
porta LAN. Os pedidos serão
dadas remoto
re-direcionado para os
servidores locais através do
servidor virtual. Esta seção
lida com a transmissão
única porta principalmente.
A Single Port Forwarding
permite-lhe configurar os
tipos de serviços públicos,
tais como servidores web,
ftp, e-mail e outras
aplicações de Internet
especializado em sua rede.
Observação:
o servidor virtual
usa conhecido o
nome do host ou
endereço IP
público.
51
Wireless-N Broadband Router
Este é o número da porta
externa para o servidor de
Internet ou aplicação, por
exemplo, a porta 21 para
o serviço de ftp.
Porta interna: Este é o
número da porta LAN do
computador definido pelo
Router. O tráfego de
Internet da porta externa
para a frente interna
porto.
Por exemplo, você pode
definir a porta interna
No.66 para atuar como
porta externa NO.21 para
o serviço de ftp.
IP Address: Digite o
endereço IP do
computador onde você
deseja definir as
aplicações.
Protocol: Selecione o
protocolo (TCP / UDP /
Ambos) para a aplicação.
Well-Known Service
52
Wireless-N Broadband Router
Port: Selecione o
serviços conhecidos como
DNS, FTP a partir do
menu drop-down para
adicionar o configurado
acima.
Delete / Enable: Clique
aqui para verificá-lo para
a operação
correspondente.
Observação:
Se você configurar o
servidor virtual do
porta de serviço de 80,
você deve definir a
porta de
gerenciamento Web
sobre Remote
Management página da
Web para ser qualquer
valor, exceto 80, como
8080. Caso contrário,
haverá um conflito de
desativar o servidor
virtual.
53
Wireless-N Broadband Router
Port Range Forwarding
Esta seção lida com a
transmissão intervalo de
portas, principalmente. O
Port Forwarding Range
permite que você defina
uma gama de serviços
públicos, tais como
servidores web, ftp, e-mail
e outras aplicações de
Internet especializado
para uma atribuído
endereço IP em sua LAN.
Start/End Port: Digite o
start / número da porta
que vai terminar as portas
externas utilizadas para
definir o servidor ou
aplicativos de Internet.
IP Address: Digite o
endereço IP do
computador onde você
deseja definir as
aplicações.
Protocol: Selecione o
protocolo (TCP / UDP /
Ambos)
54
Wireless-N Broadband Router
para esta aplicação.
Well-Known Service
Port: Selecione os
serviços conhecido
como DNS, FTP a partir
do menu drop-down
para adicionar o
configurado acima.
Delete/Enable: Clique
aqui para verificá-lo para
a correspondente
operation.
Port Trigger Settings
Quando os clientes internos
têm acesso ao servidor
externo na Internet para
alguma aplicação, a pedido
dos clientes para conectar-se
rompe, eo servidor também
irá pedir para se conectar
com o cliente. Mas na
configuração padrão do
roteador, irá recusar
a aceitar qualquer pedido de
55
Wireless-N Broadband Router
WAN, o que trará parar de
comunicação. O port
triggering é utilizado para
definir regras de gatilho.
Assim, quando os clientes
têm acesso ao servidor, o
dispositivo irá abrir a porta
através da qual o servidor
envia o pedido para o cliente.
IP Range: O intervalo de
endereço IP interno para
o pedido de aplicação de
servidor externo.
Trigger Port: O intervalo
de portas através das
quais os clientes internos
tráfegos enviar pedido
para o servidor externo
com o intervalo de
1 ~ 65535. Note-se que o
número reduzido primeiro
e dois espaços em
branco pode manter o
mesmo número, se
necessário.
External Port: intervalo
de porta através daqual o
56
Wireless-N Broadband Router
servidor externo tráfegos
enviar pedido de clientes
internos com a gama de
1 ~ 65535. Note-se que o
número reduzido primeiro
e dois espaços em branco
pode manter o mesmo
número, se necessário.
Apply: Para ativar ou
desativar a regra.
Add: epois de editar a
regra,
clique
no
botão
"adicionar" para adicionar
a entrada de corrente para
port triggering lista.
Apply: Click “Apply” to
activate the current rule.
Cancel:
"Cancelar"
Clique
para
em
descartar
todas as configuração salva
pela última vez.
É
permitido
modificar
excluir
as
ou
regras
anteriores da tabela da lista.
Nota:
O especial
aplicação pode ser
57
Wireless-N Broadband Router
usado apenas em um
PC. Se houver mais de
um PC para abrir a
porta provocando
mesmo, a porta
externa será
conectado ao PC para
o passado
pedido.
ALG Service Settings
ALG(Application Layer
Gateway) No contexto
das redes de
computadores, uma ALG
ou gateway de camada de
aplicação consiste de um
componente de segurança
que aumenta um firewall
ou NAT empregado em
uma rede
decomputadores. Ele
permite que filtros
personalizados NAT
Traversal para ser
conectado ao gateway
para apoiar o endereço e
58
Wireless-N Broadband Router
tradução porta para
controle de camada de
aplicação certos "dados /"
protocolos como o FTP,
BitTorrent, SIP, RTSP,
pedidos de transferência
de arquivo, etc.
Para que estes protocolos
para trabalhar com NAT
ou um firewall, ou o
pedido tem de saber um
endereço / número da
porta combinação que
permite que os pacotes de
entrada, ou o NAT tem de
monitorar o tráfego de
controle e abrir os
mapeamentos de porta
(pinhole firewall)
dinamicamente conforme
necessário. dados de
aplicação legítima pode
ser assim passaram os
controlos de segurança do
firewall ou NAT que teriam
restringido o tráfego por
não cumprir os seus
critérios de filtro limitado
59
Wireless-N Broadband Router
Normalmente, permitindo
que os aplicativos cliente
para usar TCP dinâmica
efêmera / UDP para se
comunicar com as portas
conhecidas utilizadas
pelos aplicativos de
servidor, mesmo que um
configuração de firewall
pode permitir que apenas
um número limitado de
portas conhecidas. Na
ausência de uma ALG,
quer as portas iria ficar
bloqueado ou o
administrador de rede
terá de explicitamente
abrir um grande número
de portas no firewall,
tornando a rede
vulnerável a ataques a
esses portos.
Nas configurações ALG
padrão, os seguintes
protocolos permitiram. É
recomendável manter as
configurações
inalteradas.
1, FTP
2, TFTP
60
Wireless-N Broadband Router
3,PPTP
4,IPSec
5,L2TP
DMZ Configurações
A função DMZ é permitir
que um computador em
rede local para ser
exposto à Internet para
um serviço para fins
especiais, como jogos da
Internet ou
videoconferência.
DMZ Host IP Address:
O endereço IP do
computador que você
deseja expor.
Enable: Clique na caixa
de seleção para permitir
que o host DMZ.
IMPORTANTE:
Quando ativado o
anfitrião DMZ, o
61
Wireless-N Broadband Router
configurações de firewall
o host DMZ não funcionar.
UPnP Configurações
Ele suporta os mais
recentes Universal Plug
and Play. Essa função
passa a vigorar
no Windows XP ou
Windows ME ou esta
função entraria em vigor
se tiver instalado o
software que suporta
UPnP. Com a função
UPnP de acolhimento, em
LAN pode solicitar o router
para processar alguma
porta especial de
comutação de modo a
permitir a visita de
acolhimento fora os
recursos do host interno.
Enable UPnP: Clique
na caixa para habilitar o
UPnP.
62
Wireless-N Broadband Router
Capítulo 9: Controle de Tráfego
Controle de Tráfego
Controle de tráfego é usada
para limitar a velocidade de
comunicação na LAN e
WAN. Acima para 20
entradas podem ser
apoiados com capacidade
para no máximo 254
controle de PCs 'velocidade,
inclusive para a configuração
de IP intervalo de endereços.
Enable Traffic Control:
Para ativar ou desativar o
controle de banda IP internos.
Interface: Para limitar a
largura de banda de
upload e download na
porta WAN.
Service: Para selecionar o
tipo de serviços controlados,
tais como o serviço HTTP.
IP Starting Address: O
63
Wireless-N Broadband Router
primeiro endereço IP para
controle de tráfego.
IP Ending Address: O
último endereço IP para
controle de tráfego
Uploading/Downloading:
Para especificar o caminho para o
tráfego rubrica os endereços IP
selecionados: carregar ou
descarregar.
Bandwidth: Para especificar o
upload / download min. / Max.
Velocidade do tráfego (KB / s), que
não pode exceder a velocidade
WAN.
Apply: Para habilitar a regra
atual de edição. Se não, a regra
será desativado..
Add: Depois de editar a
regra, clique no botão
"adicionar a lista" botão
para adicionar a regra
atual para governar lista.
Apply: Clique em “Save”
64
Wireless-N Broadband Router
para ativar a regra atual.
Cancel:
Clique
em
"Cancelar" para descartar
todas
as
configuração
salva pela última vez.
É permitido excluir ou
modificar
as
regras
anteriores da tabela da
lista.
65
Wireless-N Broadband Router
Capítulo 10: Configurações de Segurança
Client Filter Settings
Para beneficiar ainda mais a sua
gestão para os computadores da
LAN, você pode controlar algumas
portas de acesso à Internet através
de dados função de filtro de
pacotes.
Client Filter: Filtro de
seleção para habilitar
cliente.
AccessPolicy: Selecione o
número um a partir do
menu drop-down.
Enable: Verifique para
que a política de acesso.
Clear the Policy: Clique
em "Limpar" para limpar
todas as definições para
a política.
Filter Mode: Clique
em um botão para
habilitar ou desabilitar
66
Wireless-N Broadband Router
o acesso a Internet.
Política Nome: Digite um
nome para a política de
acesso seleccionado.
IP End / Start: Entre o
início / fim endereço IP
Port No.: Digite o intervalo
de portas baseado no
protocolo para a política de
acesso.
Protocolo: Selecione um
protocolo (TCP / UDP /
ambos) a partir do menu
drop-down.
Times: Selecione o
intervalo de tempo do filtro
de cliente.
Dias: Selecione o dia (s)
para executar a política de
acesso.
67
Wireless-N Broadband Router
URL Filter Settings
A fim de controlar o
computador para ter acesso
aos sites. Você pode usar
filtragem de URL para
permitir que o computador
para ter acesso a
determinados sites em
tempo fixo e proíbe que ela
tenha acesso a
determinados sites em
tempo fixo.
URL Filter: Marque
para habilitar filtro
URL.
Access Policy:Selecione
um número a partir do
menu drop-down.
Enable: Verifique para
que a política de acesso.
Clear the Policy: Clique
em "Limpar" para limpar
todas as definições para a
política.
Filter Mode: Clique no
botão de rádio para
permitir que um ou
68
Wireless-N Broadband Router
desabilitar o acesso a
Internet.
Policy Name: Digite um
nome para a política de
acesso selecionado.
Start/End IP: Digite o
início / fim endereço IP
DNS: Especificar as
seqüências de texto ou
palavras-chave no DNS. Se
qualquer parte da URL contém
essas seqüências ou palavras,
a página web não será
acessível e mostrar.
Times: Selecione o
intervalo de tempo do
filtro de cliente.
Days: Selecione o dia (s)
para executar a política de
acesso.
69
Wireless-N Broadband Router
Configurações Endereços MAC
Para gerenciar os
computadores de LAN
melhor, você pode controlar
o acesso do computador à
Internet por MAC Address
Filter.
MAC Address Filter:
Marque para habilitar filtro
de endereços MAC.
Access Policy: Selecione
o número um a partir do
menu drop-down.
Enable: Verifique para
que a política de acesso.
Clear the Policy: Clique
em "Limpar" para limpar
todas as definições para
a política.
Filter Mode: Clique no
botão de rádio um para
habilitar ou desabilitar o
acesso a Internet.
Policy Name: Digite um
nome para a política de
acesso seleccionado.
70
Wireless-N Broadband Router
MAC Address: Digite o
endereço MAC que você
deseja executar a política
de acesso.
Times: Selecione o
intervalo de tempo do
filtro de cliente.
Days: Selecione o dia (s)
para executar a política de
acesso.
Impedir o ataque de rede
Esta seção é para
proteger a rede interna de
ataques exóticos, como
um ataque SYN Flooding,
ataque Smurf, ataque
terrestre, etc Depois de
detectar o ataque de
desconhecidos, o roteador
irá restringir a sua largura
de banda
automaticamente. O
endereço IP do invasor
pode ser encontrado a
partir do "System Log".
71
Wireless-N Broadband Router
Impedir o ataque de rede:
Verifique para habilitá-lo
para prevenção do ataque.
Remote Web Management
Esta seção é permitir que o
administrador de rede para
gerenciar o roteador
remotamente. Se você
quiser acessar o roteador
de fora da rede local,
selecione a opção
"Enable".
Enable: Verifique para
habilitar o gerenciamento
remoto de teia.
Port: O porto de gestão
aberta para acesso
externo O valor padrão é
80.
WAN IP Address:
Especifique o intervalo do
endereço IP WAN para
gerenciamento remoto.
72
Wireless-N Broadband Router
Local Web Management
Local web
management - a
alternativa para a gestão
de web remoto, é
permitir que a rede
administrador para
gerenciar o roteador na
LAN. Qualquer
computador na LAN
pode acessar o utilitário
de gerenciamento da
Web padrão. Assim,
você pode
digite o endereço MAC
específico do
computador da LAN
para a função.
Enable: Verifique para
assegurar a gestão web
local
MAC1/2/3…: Digite o
endereço MAC dos
computadores da LAN.
73
Wireless-N Broadband Router
WAN Ping
O teste de ping é
verificar o status de sua
conexão de internet. Ao
desativar o teste, o
sistema irá ignorar
o teste de ping de WAN
Disable the Ping for
WAN: Verifique para
habilitá-lo.
74
Wireless-N Broadband Router
Chapter 11: Routing Settings
Tabela de roteamento
O principal dever do
roteador é procurar um
melhor caminho para cada
frame de dados e
transferência de dados
para este quadro de
destino. Assim, é
essencial para o roteador
para escolher o melhor
caminho, isto é, aritmética
de roteamento. Para
finalizar esta função,
muitos caminhos de
transferência, ou seja, a
tabela de roteamento, são
salvos no roteador, para
escolher, quando
necessário.
75
Wireless-N Broadband Router
Static Route
Static Route é definido pelo
administrador de
antecedência é chamado
rota estática.
Normalmente, ele é definido
de acordo com a
configuração de rede
durante a instalação do
sistema operacional. Não
teria de ser alterado de
acordo com a mudança da
estrutura de rede.
Destination LAN IP: O
endereço do host remoto
com o qual você deseja
construir uma rota
estática.
Subnet Mask: A
porção de rede da
LAN IP de destino.
Gateway: O gateway do
próximo hop.
76
Wireless-N Broadband Router
Capítulo 12: Configurações Avançadas
Time
Esta seção é para
selecionar o fuso horário
da sua localização. Se
você desligar o router, as
configurações de tempo
de desaparecer. No
entanto, o roteador irá
obter automaticamente a
hora GMT novamente,
uma vez que tem acesso
à Internet.
Time Zone: Selecione
seu fuso horário a partir
do drop-down menu.
Customized time: Digite
o tempo que você
personalize.
DDNS
The DDNS (Dynamic
Domain Name System) é
suportada neste router. Ele
77
Wireless-N Broadband Router
é atribuir um host fixo e
nome de domínio para um
endereço IP dinâmico da
Internet, que é usado para
monitorar site de
hospedagem, servidor
FTP e assim por trás do
roteador. Se você quiser
ativar esta função,
selecione "Enable" e um
provedor de serviço
DDNS para se inscrever.
DDNS: Clique no botão
para ativar ou desativar o
serviço DDNS.
Service Provider:
Selecione um no menu
drop-down e clique em
"Cadastre-se" para o
registo.
User Name: Digite o
nome de usuário o
mesmo que o nome de
registro.
Password: Digite a
senha que você definiu.
78
Wireless-N Broadband Router
Domain Name: Digite o
nome de domínio que é
opcional.
Backup/Restore
O dispositivo fornece
backup / restaurar as
configurações, então
você precisa definir um
diretório para manter
esses parâmetros.
Backup: Clique neste
botão para fazer o
backup as configurações
do roteador.
Browse: Clique neste
botão para procurar o
diretório onde você faça
um backup ou salvar
arquivos
Restore: Click this button
to restore the Router’s
configurations.
79
Wireless-N Broadband Router
Firmware Upgrade
O Router fornece a
atualização do firmware
clicando no botão
"Upgrade" depois de
navegar para o pacote de
atualização de firmware
que você pode baixar
www.tenda.cn. Após a
conclusão da atualização,
o roteador irá reiniciar
automaticamente.
Browse: Clique neste
botão para procurar o
diretório onde você baixar
os arquivos de
atualização do firmware.
Upgrade: clique neste
botão para começar a
atualização
IMPORTANTE:
Não desligue o
sistema durante a
atualização do
firmware para evitar
danificar o
dispositivo. O
Router será
reiniciado após a
atualização.
80
Wireless-N Broadband Router
Restore to Factory Default Settings
Este botão é para repor
todas as configurações
aos valores padrão. Isso
significa que o roteador
irá perder todas as
configurações que você
definiu. Então, por favor
Anote as configurações
relacionadas, se
necessário.
Restore to Factory
Default SettingsClique
neste botão para
restaurar as
configurações padrão.
Factory Default Settings:
User Name: admin
Password: admin
IP Address: 192.168.0.1
Subnet Mask:
255.255.255.0
Observação:
Depois de restaurar
as configurações
padrão, reinicie o
81
Wireless-N Broadband Router
dispositivo, o
configurações
padrão podem
entrar em vigor.
Reboot
Reiniciando o Router
makes as definições
configuradas entrar efeito
ou definir a Router
novamente se fracasso
configuração acontece.
Reboot the router:
Clique nesse botão para
reiniciar o dispositivo.
Alerar Senha (Change Password)
Esta seção é para definir
um novo nome de usuário
e uma senha para
proteger melhor o seu
roteador ea rede. Note
que a nova senha deve
ser inferior a 14
caracteres.
82
Wireless-N Broadband Router
User Name: Digite um
novo nome de usuário
para o dispositivo.
Old Password: Digite a
senha antiga.
New Password:
Digite
uma nova senha.
Re-enter to Confirm:
Re-enter para
confirmar a nova
senha.
Observação:
É altamente
recomendável
alterar a senha para
proteger sua rede e
do roteador.
83
Wireless-N Broadband Router
System Log
A seção é para exibir o
log do sistema. Clique no
Refresh "para atualizar o
log. Clique em "Limpar"
para limpar todas as
informações mostradas.
Se o registo é mais de
150 registros, ele irá
resolvê-los
automaticamente.
Refresh: Clique neste
botão para atualizar o log.
Clear: Clique neste botão
de limpar o registo actual
mostrado.
84
Wireless-N Broadband Router
Appendix A: Características do Produto
◆ Integra roteador, ponto de acesso sem fio, quatro portas
switch e firewall em um;
◆Integra duas antenas de 7 dBi removíveis ;
◆ Em conformidade com IEEE802.11n (Draft 2.0),
IEEE802.11b e IEEE802.11g normas;
◆ A tecnologia MIMO utiliza o sinal de reflexão para um
aumento de 8 vezes a distância de transmissão 802.11g
padrão original e reduz os "pontos mortos" na área de
cobertura sem fio;
◆ Fornece 300Mbps taxa de recepção e envio de 300Mbps
Taxa;
◆ Suporta WMM para tornar a sua voz e vídeo mais suave;
◆ Suporta 64/128-bit WEP, WPA, encriptação WPA2 e
802.1x padrão de autenticação de segurança;
◆ Setup Wizard para apoio rápido e fácil configuração;
◆ WPS (PBC e PIN) método de criptografia para livrá-lo de
se lembrar de senhas longas;
◆ Suporta remoto / local de gestão Web;
◆ Suporta tecnologia móvel sem fio para garantir alta
eficiência conexões sem fio;
Suporta modo stealth wireless SSID e controle de acesso
MAC endereço;
◆ Suporta Auto MDI / MDIX;
◆ Sistema Fornece log para registrar o status do roteador;
85
Wireless-N Broadband Router
◆ Suporta filtragem de endereço MAC, filtragem de
endereços IP, URL;
regras de filtragem e NAT
◆ Suporta UPnP e DDNS;
◆ controle de acesso Suporta mais de 30 grupos de
entradas de endereços MAC
◆ Suporta DHCP servidor / cliente
◆ Suporta SNTP
◆ Suporta servidor virtual e host DMZ
◆ Built-in firewall para evitar ataques de hackers
◆ auto Suporta seleção de canais sem fio
◆ Suporta a função WDS (Wireless Distribution System)
86
Wireless-N Broadband Router
Website
www.tendacn.com.br
Contato Suporte Técnico
Telefone: (41) 3074 1881 ou 4007 1881
E-mail (msn): [email protected]
87
