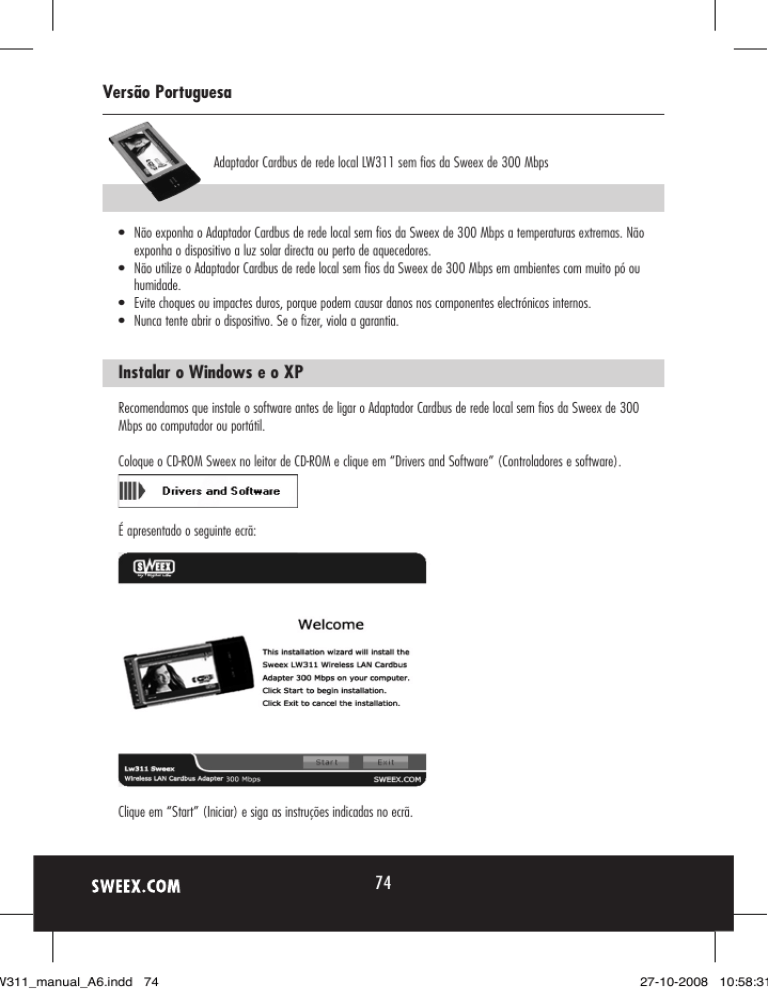

Versão Portuguesa 74 Instalar o Windows e o XP

Versão Portuguesa
Adaptador Cardbus de rede local LW311 sem fios da Sweex de 300 Mbps
•Não exponha o Adaptador Cardbus de rede local sem fios da Sweex de 300 Mbps a temperaturas extremas. Não
exponha o dispositivo a luz solar directa ou perto de aquecedores.
•Não utilize o Adaptador Cardbus de rede local sem fios da Sweex de 300 Mbps em ambientes com muito pó ou
humidade.
• Evite choques ou impactes duros, porque podem causar danos nos componentes electrónicos internos.
• Nunca tente abrir o dispositivo. Se o fizer, viola a garantia.
Instalar o Windows e o XP
Recomendamos que instale o software antes de ligar o Adaptador Cardbus de rede local sem fios da Sweex de 300
Mbps ao computador ou portátil.
Coloque o CD-ROM Sweex no leitor de CD-ROM e clique em “Drivers and Software” (Controladores e software).
É apresentado o seguinte ecrã:
Clique em “Start” (Iniciar) e siga as instruções indicadas no ecrã.
W311_manual_A6.indd 74
74
27-10-2008 10:58:31
Versão Portuguesa
Ligue o Adaptador Cardbus de rede local da Sweex sem fios de 300 Mbps ao computador e clique em “Yes” (Sim).
Se este ecrã aparecer, clique em “Cancel” (Cancelar).
Seleccione “Driver Only” (Apenas o controlador), clique em “Next” (Seguinte) e efectue o resto da instalação.
Seleccione “Driver and Utility” (Controlador e utilitário) se quiser utilizar a função WPS e clique em “Next” (Seguinte).
W311_manual_A6.indd 75
75
27-10-2008 10:58:31
Versão Portuguesa
É possível que o Windows o notifique que o controlador não está certificado. Isto não constitui um problema para o
funcionamento correcto do Adaptador Cardbus de rede local da Sweex sem fios de 300 Mbps. Todos os produtos e
controladores da Sweex estão sujeitos a testes rigorosos. Seleccione a opção "Continue Anyway" (Continuar mesmo assim).
Clique em “Finish” (Terminar) para concluir a instalação.
W311_manual_A6.indd 76
76
27-10-2008 10:58:31
Versão Portuguesa
Modo de criação de uma rede de trabalho sem fios
Como é que realmente funciona uma rede de trabalho sem fios?
Para criar uma rede de trabalho em fios, necessita de um router sem fios, um modem sem fios ou de um ponto de
acesso WiFi. O router, modem ou o ponto de acesso sem fios transmite uma rede de trabalho sem fios. O nome
desta rede de trabalho, também chamada SSID, depende do seu router, modem ou ponto de acesso sem fios e varia
de acordo com o tipo e marca. Normalmente é possível dar o nome desejado à sua rede de trabalho podendo desta
maneira reconhecê-la.
Protecção
Uma rede de trabalho pode ser comparada com sinais radioeléctricos. Porém, uma rede de trabalho sem fios doméstica
não tem um alcance assim tão grande. Normalmente o alcance da sua rede de trabalho doméstica abrange uma
distância de 20 até 30 metros. Isto significa que os seus vizinhos e passantes também são capazes de captar a sua
rede de trabalho do ar. Assim estas pessoas podem, sem serem apanhadas, navegar pela Internet através da sua ligação
de Internet ou até podem ter acesso aos seus ficheiros e pastas partilhados na sua rede de trabalho. Por esta razão é
desejável proteger a sua rede de trabalho sem fios. Esta protecção é introduzida no dispositivo que transmite a rede.
Na maior parte dos casos, trata-se do router, modem ou do ponto de acesso sem fios. Ao introduzir uma encriptação
WEP ou WPA num destes dispositivos protege a sua rede de trabalho. Este código também costuma ser denominado
como chave de rede. Introduza este código em cada computador que queira estabelecer uma conexão com essa rede
de trabalho. Só é possível fazer parte da rede de trabalho com este código. Se a chave de rede não foi introduzida no
router ou modem por si, peça-la ao instalador, fabricante, fornecedor ou fornecedor de Internet.
WPS (Wi-Fi Protected Setup)
Existem dois métodos para proteger as rede sem fios com Sweex Wireless LAN USB 2.0 adapter 300 Mbps 802.11n
Através do método manual habitualmente utilizado em que o utilizador determina e introduz a sua própria chave
de rede, ou através da função WPS (WiFi Protected Setup), o modem, router ou o ponto de acesso e o computador
“combinam” uma chave de rede que, com um único toque no botão, é automaticamente utilizada para proteger a rede.
Esta função só funciona em modems, routers ou pontos de acesso que também suportam WPS.
Não é possível utilizar as duas opções ao mesmo tempo. Portanto, se tiver computadores que não suportem WPS,
aconselhamos a utilizar a protecção WPA.
Modo de ligação e protecção através da opção WPS
Depois de activar a função WPS através do botão situado no router ou através da configuração da função WPS, pode
mandar o computador procurar a chave de rede automaticamente gerada. A rede é automaticamente protegida.
Verifique se instalou a utilidade no seu computador.
Inicie no modem, router ou ponto de acesso a função WPS.
W311_manual_A6.indd 77
77
27-10-2008 10:58:31
Versão Portuguesa
Clique com o botão direito do rato no ícone “Sweex Wireless Utility” (Utilitário sem fios Sweex) e seleccione “Open
Utility” (Abrir utilitário).
Seleccione o separador WPS Setting (Definição WPS) e clique no botão “PCB”. O Adaptador Cardbus de rede local da
Sweex sem fios de 300 Mbps irá procurar o router, o modem ou o ponto de acesso que transmitir um sinal de WPS e
estabeleça uma ligação segura.
Seleccione “PIN” se quiser utilizar os números indicados em “Pin Code” (Código PIN) como chave de rede WPS. Em
seguida, introduza o código no router.
Os routers WPS, modems ou pontos de acesso encontrados aparecem em WPS AP.
No perfil WPS, é apresentado o router WPS, o modem ou o ponto de acesso ao qual está ligado.
W311_manual_A6.indd 78
78
27-10-2008 10:58:31
Versão Portuguesa
Estabelecer uma conexão entre o computador e a rede de trabalho sem fios (sem a função WPS)
Depois de ter instalado os drivers do Sweex Wireless LAN USB 2.0 adapter 300 Mbps 802.11n pode proceder à
conexão do computador sem fios com a sua rede sem fios. Este processo é explicado a seguir.
Windows XP
Clique, no lado direito inferior do seu ecrã, com o botão direito do seu rato no ícone para a conexão sem fios e escolha
“Indicar as redes sem fios disponíveis” (View Available Wireless Networks).
Nesta janela poderá observar as redes sem fios que foram detectadas pelo seu computador. No nosso exemplo estão
visualizadas as redes “RMA-test”, “Sweex” e “BLASTER”. No seu caso as redes detectadas serão diferentes das deste
exemplo.
W311_manual_A6.indd 79
79
27-10-2008 10:58:31
Versão Portuguesa
Para observar novamente as redes detectadas pelo seu computador, clique em “Actualizar a lista de redes” (Refresh
network list) na coluna à esquerda. Assim terá sempre à sua disposição a lista mais actual e recente.
A rede de trabalho denominada “Sweex” é uma rede de trabalho não protegida. Para conectar o seu computador a esta
rede de trabalho não necessita de nenhum código de protecção. No entanto, a rede “BLASTER” é protegida.
Para conectar o seu computador a esta rede de trabalho necessita de um código de protecção.
Se em vez de uma lista, aparecer um alerta com a mensagem de que não foram encontradas redes sem fios, verifique
se o seu router, modem ou ponto de acesso sem fios está ligado e se este não se encontra demasiado distante do seu
computador sem fios.
Se aparecer um alerta com a mensagem de que não é possível configurar a rede de trabalho sem fios devido a um outro
programa que a gere, desligue esse software e continue com o processo a partir do passo anterior.
Para estabelecer uma conexão com uma das redes de trabalho detectadas, seleccione a rede desejada e em seguida clique
no botão “Conectar” (Connect). Se estabelecer uma conexão com uma rede não protegida, aparecerá o alerta acima
visualizado. Clique em “Continuar de qualquer maneira” (Connect Anyway).
Se estabelecer uma conexão com uma rede protegida, aparecerá o alerta acima visualizado. Neste caso é solicitado para
introduzir o código de protecção, também denominado como chave de rede. Introduza a chave de rede nos dois espaços e
clique em “Conectar” (Connect).
Se a conexão à rede de trabalho sem fios for bem executada, aparecerá depois de alguns instantes a mensagem
“Conectada” (Connected). Agora dispõe de um rede de trabalho sem fios em funcionamento.
W311_manual_A6.indd 80
80
27-10-2008 10:58:32
Versão Portuguesa
Se a chave de rede que introduziu não estiver correcta, aparecerá depois de alguns instantes o alerta com a mensagem
“Não há Possibilidades de conexão ou estas são limitadas”. Agora não dispõe de uma conexão de rede sem fios correcta.
Verifique tanto a chave de rede como o router, modem ou ponto de acesso sem fios que tem de proporcionar um endereço
IP ao seu computador. Um endereço IP é um número único que cada computador tem de ter quando este faz parte de uma
rede de trabalho. Na maior parte das vezes o computador recebe automaticamente um endereço IP. Verifique também as
definições no seu computador.
Windows Vista
Clique no lado esquerdo inferior do seu ecrã em “Iniciar” (Start) “Painel de Controlo” (Control Panel).
Em seguida clique em “Ver estado e tarefas da rede” (View network status and tasks).
Clique na coluna situada no lado esquerdo em “Gestão de conexões de rede” (Manage network connections).
Clique com o botão direito do seu rato em “Conexão de rede sem fios” (Wireless Network Connection) e escolha
“Conectar/Desconectar” (Connect/Disconnect).
W311_manual_A6.indd 81
81
27-10-2008 10:58:32
Versão Portuguesa
Seleccione a sua rede e clique em “Conectar” (Connect). Preencha eventualmente o seu código de segurança para
estabelecer uma conexão. Agora está ligado à sua rede de trabalho.
Verificar as definições no computador para os sistemas operativos Windows 2000 e XP
Clique no lado esquerdo inferior do seu ecrã em “Iniciar” (Start) “Painel de Controlo” (Control Panel).
Em seguida clique em “Conexões de Rede e Internet” (Network and Internet Connections). Abra “Conexões de Rede”
(Network Connections).
Clique duas vezes em “Conexão de Rede sem fios” (Wireless Network Connection).
ou siga o seguinte procedimento no caso de utilizar a visualização clássica;
“Iniciar” (Start) “Definições” (Settings) “Conexões de Rede” (Network Connections).
Clique duas vezes em “Conexão de Rede sem fios” (Wireless Network Connection).
Em seguida aparecerá uma janela que indica o estado da conexão sem fios.
W311_manual_A6.indd 82
82
27-10-2008 10:58:32
Versão Portuguesa
Clique no separador “Apoio” (Support) para verificar o seu endereço IP. Se a conexão foi estabelecida correctamente,
na maior parte das vezes o router ou modem sem fios proporciona-lhe um endereço IP. Se for necessário introduzir ou
alterar as definições do endereço IP, abra o separador “Geral” (General) e clique no botão “Propriedades” (Properties).
Seleccione a opção “Adquirir um endereço IP automaticamente” ou introduza o endereço IP que deseja utilizar. Clique
em “OK” para guardar as definições.
Verificar as definições no computador para o sistema operativo Windows Vista
Clique no lado esquerdo inferior do seu ecrã em “Iniciar” (Start) “Painel de Controlo” (Control Panel).
Clique em “Ver estado e tarefas da rede” (View network status and tasks).
Clique na coluna situada no lado esquerdo em “Gestão de conexões de rede” (Manage network connections).
W311_manual_A6.indd 83
83
27-10-2008 10:58:32
Versão Portuguesa
Clique com o botão direito do seu rato em “Conexão de rede sem fios ” (Wireless Network Connection) e escolha “Status”.
Em seguida aparecerá uma janela visualizando o estado da conexão sem fios.
Clique no separador “Apoio” (Support) para verificar o seu endereço IP. Se a conexão foi estabelecida correctamente, na
maior parte das vezes o router ou modem sem fios proporciona-lhe um endereço IP.
Se não conseguir seleccionar “Status”, isto significa que ainda não foi estabelecida nenhuma ligação. Nesse caso escolha
“Conectar/Desconectar” (Connect/Disconnect). Ver Capítulo “Conectar o computador à rede de trabalho sem fios”.
Introduzir o endereço IP no sistema operativo Vista
Se for necessário introduzir ou alterar as definições do endereço IP, abra o separador “Geral” (General) e clique no botão
“Propriedades” (Properties).
Seleccione “Protocolo de Internet Versão 4(TCP/IPv4)” e clique em “Propriedades” (Properties).
W311_manual_A6.indd 84
84
27-10-2008 10:58:32
Versão Portuguesa
Seleccione aqui a opção “Adquirir um endereço IP automaticamente” ou introduza o endereço IP que deseja utilizar.
Clique em “OK” para guardar as definições.
Garantia
Todos os produtos da Sweex têm uma garantia de 3 anos. As placas gráficas e os electrodomésticos da Sweex têm
uma garantia de 2 anos. Não fornecemos garantia ou assistência ao software, pilhas recarregáveis e pilhas fornecidos. A
transacção da garantia pode ser apenas efectuada no local onde adquiriu o produto.
Todos os nomes de marcas e direitos associados mencionados neste manual pertencem e continuarão a pertencer ao
legítimo proprietário.
