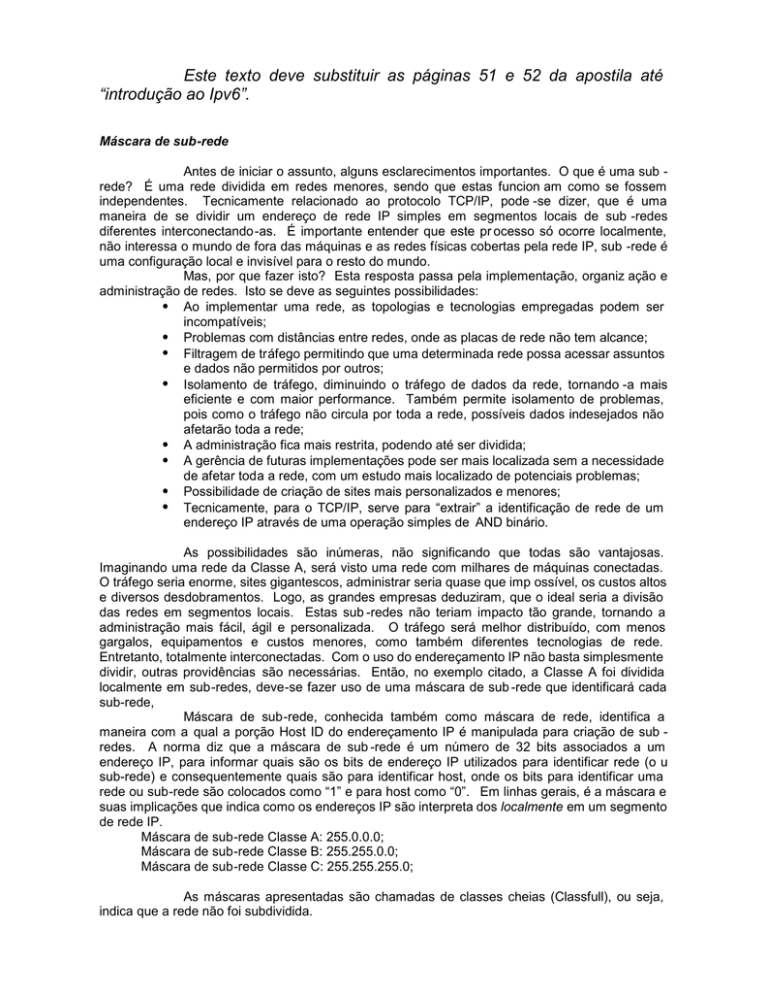

Este texto deve substituir as páginas 51 e 52 da apostila até
“introdução ao Ipv6”.
Máscara de sub-rede
Antes de iniciar o assunto, alguns esclarecimentos importantes. O que é uma sub rede? É uma rede dividida em redes menores, sendo que estas funcion am como se fossem
independentes. Tecnicamente relacionado ao protocolo TCP/IP, pode -se dizer, que é uma
maneira de se dividir um endereço de rede IP simples em segmentos locais de sub -redes
diferentes interconectando-as. É importante entender que este pr ocesso só ocorre localmente,
não interessa o mundo de fora das máquinas e as redes físicas cobertas pela rede IP, sub -rede é
uma configuração local e invisível para o resto do mundo.
Mas, por que fazer isto? Esta resposta passa pela implementação, organiz ação e
administração de redes. Isto se deve as seguintes possibilidades:
Ao implementar uma rede, as topologias e tecnologias empregadas podem ser
incompatíveis;
Problemas com distâncias entre redes, onde as placas de rede não tem alcance;
Filtragem de tráfego permitindo que uma determinada rede possa acessar assuntos
e dados não permitidos por outros;
Isolamento de tráfego, diminuindo o tráfego de dados da rede, tornando -a mais
eficiente e com maior performance. Também permite isolamento de problemas,
pois como o tráfego não circula por toda a rede, possíveis dados indesejados não
afetarão toda a rede;
A administração fica mais restrita, podendo até ser dividida;
A gerência de futuras implementações pode ser mais localizada sem a necessidade
de afetar toda a rede, com um estudo mais localizado de potenciais problemas;
Possibilidade de criação de sites mais personalizados e menores;
Tecnicamente, para o TCP/IP, serve para “extrair” a identificação de rede de um
endereço IP através de uma operação simples de AND binário.
As possibilidades são inúmeras, não significando que todas são vantajosas.
Imaginando uma rede da Classe A, será visto uma rede com milhares de máquinas conectadas.
O tráfego seria enorme, sites gigantescos, administrar seria quase que imp ossível, os custos altos
e diversos desdobramentos. Logo, as grandes empresas deduziram, que o ideal seria a divisão
das redes em segmentos locais. Estas sub -redes não teriam impacto tão grande, tornando a
administração mais fácil, ágil e personalizada. O tráfego será melhor distribuído, com menos
gargalos, equipamentos e custos menores, como também diferentes tecnologias de rede.
Entretanto, totalmente interconectadas. Com o uso do endereçamento IP não basta simplesmente
dividir, outras providências são necessárias. Então, no exemplo citado, a Classe A foi dividida
localmente em sub-redes, deve-se fazer uso de uma máscara de sub -rede que identificará cada
sub-rede,
Máscara de sub-rede, conhecida também como máscara de rede, identifica a
maneira com a qual a porção Host ID do endereçamento IP é manipulada para criação de sub redes. A norma diz que a máscara de sub -rede é um número de 32 bits associados a um
endereço IP, para informar quais são os bits de endereço IP utilizados para identificar rede (o u
sub-rede) e consequentemente quais são para identificar host, onde os bits para identificar uma
rede ou sub-rede são colocados como “1” e para host como “0”. Em linhas gerais, é a máscara e
suas implicações que indica como os endereços IP são interpreta dos localmente em um segmento
de rede IP.
Máscara de sub-rede Classe A: 255.0.0.0;
Máscara de sub-rede Classe B: 255.255.0.0;
Máscara de sub-rede Classe C: 255.255.255.0;
As máscaras apresentadas são chamadas de classes cheias (Classfull), ou seja,
indica que a rede não foi subdividida.
Exemplo, para classe B de endereço IP, temos a seguinte configuração:
150. 50 . 0 .0
Net ID | Host ID
Sua máscara normal seria:
11111111 . 11111111 . 00000000 . 00000000
|
Net ID
Host ID
255 .
255
.
0
.
0
Para lembrar a conversão binária de oito bits:
1
1
1
1
1
1
1
1
0
2 x1= 1
1
2 x1= 2
2
2 x1= 4
3
2 x1= 8
4
2 x 1 = 16
5
2 x 1 = 32
6
2 x 1 = 64
7
2 x 1 = 128
255
Então o código binário abaixo convertido em decimal deve utilizar a seguinte
convenção:
1
0
1
0
1
0
1
1
0
2 x1= 1
1
2 x1= 2
2
2 x0= 0
3
2 x1= 8
4
2 x0= 0
5
2 x 1 = 32
6
2 x0= 0
7
2 x 1 = 128
171
1 0 1 0 1 0 1 1 = 171 decimal
Com isto em mente pode -se concluir que nenhum octeto (8 bits ou 1 Byte) terá
valor em decimal maior que 255, logo um endereço 200.129.300.0 não existe pois o octeto com
valor 300 (maior que 255) não será nunca alcançado.
Lembrando ainda que, os endereços são divididos em 5 classes, conforme figura
abaixo:
Como as duas últimas classes não são utilizadas efetivament e, temos a seguinte
divisão:
Número de hosts é o mesmo que máquinas, ou seja, endereços possíveis de serem
utilizados dentro de uma rede. A expressão máquinas pode confundir um pouco, pois uma
câmera, geladeira, cafeteira, robô, computado r, recebem um endereço IP e alguns pode não
considerar uma máquina. Contudo, no mercado a expressão é utilizada.
As faixas de endereços IP por classes são as seguintes:
Classe
A
B
C
D
E
Menor Endereço
1.0.0.0
128 . 0 . 0 . 0
192 . 0 . 0 . 0
224 . 0 . 0 . 0
240 . 0 . 0 . 0
Maior Endereço
126 . 255 . 255 . 255
191 . 255 . 255 . 255
223 . 255 . 255 . 255
239 . 255 . 255 . 255
247 . 255 . 255 . 255
Numa verificação mais minuciosa, nota -se que falta uma fixa de endereço,
127.0.0.0, conhecida també m como “LOOPBACK”. Esta faixa da classe A é reservada para
testes, comunicação interprocessos em uma mesma máquina. Quando uma máquina endereça o
loopback como destino, o TCP/IP devolve os dados para própria máquina e não gera tráfego de
rede. Na prática permite testes de sistemas, sem ter a necessidade de utilização de uma segunda
máquina e uma rede.
Uma regra importante a ser fixada, é que sempre em uma rede o primeiro endereço
se refere ao endereço da própria rede e o último o endereço de broadcast. Fazendo analogia com
o seu endereço doméstico, o primeiro endereço se refere ao nome da rua; Mora na RUA TAL. Já
o endereço de broadcast seria a rua asfaltada fisicamente, na qual tem -se acesso a todos os
moradores (hosts) da própria. Todos os outros end ereços são os moradores ou hosts (máquinas)
instaladas na rede. No caso de sub -rede, a regra fica valendo para cada sub -rede, que terá a
identificação e o broadcast da própria sub -rede
Um exemplo de endereço é apresentado abaixo:
Classe Endereço de REDE Endereço BRADCAST
A
10 . 0 . 0 . 0
10 . 255 . 255 . 255
B
129 . 200 . 0 . 0
129 . 200 . 255 . 255
C
200 . 201 . 202 . 0
200 . 201 . 202 . 255
Máscara cheia
255 . 0 . 0 . 0
255 . 255 . 0 . 0
255 . 255 . 255 . 0
Qual a função do roteador? Tem como fun ção GERAL encaminhar um pacote ou
datagrama ao seu destino. No caso do uso do TCP/IP isto é feito utilizando a máscara de rede e
o endereço do destino. Para identificar qual rede devo encaminhar e chegar ao destino indicado
na mensagem do pacote, o rotea do faz um AND lógico entre o endereço de destino e a máscara
de sub-rede. O AND lógico funciona da seguinte forma:
Bit 1
0
0
1
1
Bit 2
0
1
0
1
Resultado
=0
=0
=0
=1
Após isto, o roteador verifica sua tabela de roteamento e encaminha a mensagem a
porta de comunicação (placa de rede) que está conectada a rede de destino.
Agora que tudo foi lembrado e definido, é hora de ver como fica a parte da
implementação.
Então, têm-se as seguintes informações sobre a rede:
Rede Classe C;
End de rede: 200 . 201 . 202 . 0
End de Bradcast: 200 . 201 . 202 . 255
Máscara: 255 . 255 . 255 . 0
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 1 até 200 . 201 . 202 . 254
Imagine que a rede acima foi sub -dividida em duas, com segue:
O raciocínio passa a ser fei to em relação a necessidade do número de redes. Se
preciso de duas redes, preciso saber quantos bits são necessários para identificar duas redes. Se
for feito o cálculo 21 = 2, verifica-se que com apenas um bit posso identificar duas sub -redes.
Na expressão 21 = 2 tem-se:
2 número de estados de um bit (0 ou 1);
1 número de bits utilizados;
2 número de sub-rede a serem representadas.
Agora que é conhecido o número de bits necessários, pode -se redefinir a nova
máscara de rede. A nova máscara será conform e o desenho abaixo:
255
.
255
.
255
.
128
O último octeto emprestará um bit para parte referente ao “número de rede”,
transformando o octeto que seria 00000000 em 10000000 (binário). Convertendo par a decimal
passa a ser lido como 128. Então as duas sub -redes terão as seguintes identificações:
Rede PRINCIPAL Classe C;
End de rede: 200 . 201 . 202 . 0
End de Bradcast: 200 . 201 . 202 . 255
Máscara: 255 . 255 . 255 . 0 (considerando que não possue div isões)
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 1 até 200 . 201 . 202 . 254 que serão
dividos em endereços para sub -redes.
Endereços da REDE1
End de rede: 200 . 201 . 202 . 0
End de Bradcast: 200 . 201 . 202 . 127
Máscara: 255 . 255 . 255 . 128
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 1 até 200 . 201 . 202 . 126
Endereços da REDE2
End de rede: 200 . 201 . 202 . 128
End de Bradcast: 200 . 201 . 202 . 255
Máscara: 255 . 255 . 255 . 128
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 129 até 200 . 201 . 202 . 254
Todas as redes possuirão a mesma máscara de rede, sendo que a quantidade de
endereços possíveis equivale ao cálculo 27 − 2 = 126 possibilidades em cada rede. Lembrando a
regra já citada, dois endereços são utilizados para identificar a rede, no caso sub -rede, e o seu
broadcast, por isto o “ -2” (menos dois). Também não esqueça que o endereço da rede
PRINCIPAL e o seu broadcast AINDA estão sendo utilizados. Mas como estes endereços tem o
mesmo papel que os da sub -rede, estes vão identificar também a sub -rede sem perda de
endereços, por este motivo o endereço da rede PRINCIPAL é o mesmo da REDE1 e o broadcast
da REDE2 é o mesmo da PRINCIPAL.
Uma observação importante, o endereço de broadcast pode ser utilizado para
outros fins dependendo do equipamento e marca instalado. Porém, a regra é a RESERVA do
endereço para broadcast.
Imagine que a rede ao invés de duas foi sub -dividida em quatro, com segue:
O raciocínio é igual, necessidade do número de redes. Se preciso de quatro redes,
preciso saber quantos bits são necessários para identificar duas redes. Se for feito o cálculo 22 =
4, verifica-se que com apenas um bit poss o identificar duas sub-redes.
Na expressão 22 = 4 tem-se:
2 número de estados de um bit (0 ou 1);
2 número de bits utilizados;
4 número de sub-rede a serem representadas.
Agora que é conhecido o número de bits necessários, pode -se redefinir a nova
máscara de rede. A nova máscara será conforme o desenho abaixo:
255
.
255
.
255
.
192
O último octeto emprestará dois bits para parte referente ao “número de rede”,
transformando o octeto que seria 00000000 em 11000000 (binário). Convertendo para decimal
passa a ser lido como 192. Então as quatro sub -redes terão as seguintes identificações:
Rede PRINCIPAL Classe C;
End de rede: 200 . 201 . 202 . 0
End de Bradcast: 200 . 201 . 202 . 255
Máscara: 255 . 255 . 255 . 0 (considerando que não possue divisões)
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 1 até 200 . 201 . 202 . 254 que serão
dividos em endereços para sub -redes.
Endereços da REDE1
End de rede: 200 . 201 . 202 . 0
End de Bradcast: 200 . 201 . 202 . 63
Máscara: 255 . 255 . 255 . 192
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 2 até 20 0 . 201 . 202 . 62
Endereços da REDE2
End de rede: 200 . 201 . 202 . 64
End de Bradcast: 200 . 201 . 202 . 127
Máscara: 255 . 255 . 255 . 192
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 65 até 200 . 201 . 202 . 126
Endereços da REDE3
End de rede: 200 . 201 . 202 . 128
End de Bradcast: 200 . 201 . 202 . 191
Máscara: 255 . 255 . 255 . 192
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 129 até 200 . 201 . 202 . 190
Endereços da REDE4
End de rede: 200 . 201 . 202 . 192
End de Bradcast: 200 . 201 . 202 . 255
Máscara: 255 . 255 . 255 . 192
Faixa de End. de hosts (máquinas): 200 . 201 . 202 . 193 até 200 . 201 . 202 . 254
Todas as redes possuirão a mesma máscara de rede, sendo que a quantidade de
endereços possíveis equivale ao cálculo 26 − 2 = 62 possibilidades em cada rede. Lembrando a
regra já citada, dois endereços são utilizados para identificar a rede, no caso sub -rede, e o seu
broadcast, por isto o “ -2” (menos dois). Também não esqueça que o endereço da rede
PRINCIPAL e o seu broadcast AINDA estão sendo utilizados.
Mas caso seja necessário dividir em 5 (cinco) sub -rede? O raciocínio continua o
mesmo. Preciso de 5 sub-redes utilizo 3 bits. No cálculo 23 = 8 sub-redes possíveis. Faça uso de
cinco e sobram três. Cada sub -rede terá 25 − 2 = 32 endereços de hosts possíveis.
O que acontece no roteador?
Na teoria, se for imaginado um endereço de destino e uma máscara de sub -rede
abaixo o resultado será:
Endereço IP:
200 . 200 . 100 . 21
Máscara de rede:
AND
255 . 255 . 255 . 0
=====================
200 . 200 . 100 . 0 Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001000.01100100.00010101
AND
Máscara de rede:
11111111.11111111.11111111.00000 000
=====================================================
11001000.11001000.01100100.00000000
Fazendo testes com os exemplos citados acima, referindo -se a rede com duas subredes.
Endereço IP:
200 . 201 . 202 . 21
Máscara de rede:
AND
255 . 255 . 255 . 128
=====================
200 . 201 . 202 . 0 Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.00010101
AND
Máscara de rede:
11111111.11111111.11111111.10000000
=====================================================
11001000.11001001.01100110.00000000
Outro endereço.
Endereço IP:
Máscara de rede:
200 . 201 . 202 . 129
AND
255 . 255 . 255 . 128
=====================
200 . 201 . 202 . 128
Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.10000001
AND
Máscara de rede:
11111111.111111 11.11111111.10000000
=====================================================
11001000.11001001.01100110.10000000
A tabela de roteamento deste roteador poderá estar configurado da seguinte
maneira:
End. Destino
Interface
0.0.0.0
ITF1
200.201.202.0
ITF2
200.201.202.128
ITF3
Máscara
255.255.255.128
255.255.255.128
Fazendo outros testes com os exemplos citados acima, referindo -se a rede com
quatro sub-redes.
Endereço IP:
200 . 201 . 202 . 21
Máscara de rede:
AND
255 . 255 . 255 . 192
=====================
200 . 201 . 202 . 0 Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.00000001
AND
Máscara de rede:
11111111.11111111.11111111.11000000
=====================================================
11001000.11001001.01100110.00000000
Outro endereço.
Endereço IP:
200 . 201 . 202 . 65
Máscara de rede:
AND
255 . 255 . 255 . 192
=====================
200 . 201 . 202 . 64
Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.01000001
AND
Máscara de rede:
11111111.11111111 .11111111.11000000
=====================================================
11001000.11001001.01100110.01000000
Outro endereço.
Endereço IP:
Máscara de rede:
200 . 201 . 202 . 130
AND
255 . 255 . 255 . 192
=====================
200 . 201 . 202 . 128
Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.10000010
AND
Máscara de rede:
11111111.11111111.1111111 1.11000000
=====================================================
11001000.11001001.01100110.10000000
Outro endereço.
Endereço IP:
Máscara de rede:
200 . 201 . 202 . 200
AND
255 . 255 . 255 . 192
=====================
200 . 201 . 202 . 192
Endereço de rede
Em binário ficaria assim:
Endereço IP:
11001000.11001001.01100110.11001000
AND
Máscara de rede:
11111111.11111111.11111111.1100000 0
=====================================================
11001000.11001001.01100110.11000000
A tabela de roteamento deste roteador poderá estar configurado da seguinte
maneira:
End. Destino
Interface
0.0.0.0
ITF1
200.201.202.0
ITF2
200.201.202.64
ITF3
200.201.202.128
ITF4
200.201.202.192
ITF5
Máscara
255.255.255.192
255.255.255.192
255.255.255.192
255.255.255.192
De forma resumida têm -se as seguintes características para máscara de sub -redes
para as classes B e C:
Classe B
Máscara
255.255.128.0
255.255.192.0
255.255.224.0
255.255.240.0
255.255.248.0
255.255.252.0
255.255.254.0
255.255.255.0
255.255.255.128
255.255.255.192
255.255.255.224
255.255.255.240
255.255.255.248
255.255.255.252
Nº Sub-rede
2
4
8
16
32
64
128
256
512
1024
2048
4096
8192
16384
Nº Hosts
32764
16382
8190
4094
2046
1022
510
254
126
62
30
14
6
2
Na tabela acima, a última linha não pode ser mais sub -dividida, pois criaríamos um
sub-rede com dois endereços. Pelo calculo ( 21 = 2) − 2 = 0, menos dois em função do endereço
de sub-rede e de broadcast. Logo não tem nenhum endereço disponível.
Classe C
Máscara
255.255.255.128
255.255.255.192
255.255.255.224
255.255.255.240
255.255.255.248
255.255.255.252
Nº Sub-rede
2
4
8
16
32
64
Nº Hosts
126
62
30
14
6
2
O mesmo que ocorreu anteriormente vai se repetir, ou seja, na tabela acima a
última linha não pode ser mais sub -dividida, pois criaríamos um sub -rede com dois endereços.
Pelo calculo (21 = 2) − 2 = 0, menos dois em função do endereço de sub-rede e de broadcast.
Logo não tem nenhum endereço disponível.
Máscara para Sub-redes de tamanho variável de hosts
Se tudo fosse uniforme seria ótimo, mas não é. Imagine uma operadora de
telefonia que oferece acesso a Internet a diversos cliente com número variável de hosts. Para
evitar desperdício pode-se fazer máscaras de sub-redes com tamanho variável de hosts ("variable
lenght subnet masks" – VLSM). Veja o seguinte exemplo de 6 clientes diferentes solicitando
acesso. As características de cada um são:
Cliente
A
B
C
D
E
F
Quantidade
65
24
4
6
12
8
Suponha que o endereço disponível pela empresa seja rede classe C, já utilizado
anterior, 200.201.202.0. Inicia -se o raciocínio fazendo o cálculo para verificar se é possí vel
disponibilizar o número de hosts envolvidos.
Cálculo: 65+24+4+6+12+8=119 que é menor que os 256 endereços possíveis,
menos 2. “PODE” ser suficiente. As faixas de sub -rede seriam disponibilizadas da seguinte
maneira:
Para sub-rede A serão necessários 65 endereços. Como os blocos funcionam em
potências de 2, devem ser reservados 128 endereços.
Para sub-rede B serão suficientes 32.
Para sub-rede C deverá ser de 8, porque os 4 oferecidos pelo bloco imediatamente inferior
correspondem, na verdade, a 2 ende reços utilizáveis. Lembra end. sub -rede e broadcast.
Para sub-rede D idem — uma rede de 8.
Para sub-rede E serão necessários 16 endereços.
Para sub-rede F serão necessários 16 endereços. Porque os 8 oferecidos pelo bloco
imediatamente inferior correspond em, na verdade, a 6 endereços utilizáveis. Lembra end.
sub-rede e broadcast.
Agora pode-se calcular e ter certeza que o número de hosts de uma única classe C
é suficiente para a demanda solicitada. Calcula -se que 128+32+8+8+16+16=208 que é menor
que 256. A divisão da faixa de endereço ficará assim:
Sub-rede
A
B
C
D
E
F
End. Sub-rede
200.201.202.0
200.201.202.128
200.201.202.160
200.201.202.167
200.201.202.176
200.201.202.192
máscara
255.255.255.128
255.255.255.224
255.255.255.248
255.255.255.248
255.255.255.192
255.255.255.192
faixa end.
0 a127
128 a 159
160 a 167
167 a 175
176 a 191
192 a 207
Nº end.
128
32
8
8
16
16
Podem ser disponibilizados ainda 256 -208=48, onde 208 é a faixa de 0 a 207
endereços e 48 são os endereços que estão sobrando da implementação citada.
Notação CIDR
O CIDR (Classless Inter-Domain Routing), foi introduzido em 1993 e sua notação é
bem simples. Ao invés de colocar toda a máscara de rede, 4 octetos, simplesmente indica o
número de bits utilizados na máscara de sub -rede e o resto é feito pelo sistema. Veja o exemplo a
seguir:
Máscara de rede:
11111111.11111111.11111111.11000000
8 bits
+
8 bits
+
8 bits
+ 2 bits
= 26
Exemplo 200.201.202.21/26, onde 200.201.202.21 é o endereço do host e /26 é a
máscara 255.255.255.192. Caso a máscara fosse 255.255.255.0 o CIDR seria /24.
De forma resumida e definitiva duas coisas importantes devem ser lembradas: a
máscara de sub-rede afeta somente a interpretação local de números IP’s locais. Onde locais
significa o segmento particular da rede. Outra coisa é que a máscara não é um número IP, ela
apenas é usada para modificar quantos números IP locais são interpretados localmente.
Toda vez que você sub-divide uma rede e utiliza endereços IP’s com máscara da
sub-rede, este grupo ou sub-rede perde dois endereços, o primeiro que é o endereço da rede e o
último que é endereço de broadcast. Não esqueça ainda do endereço da interface do roteador, ou
do equipamento que executa esta tarefa.
NAT
NAT (Network Address Translation ) também conhecido como mascaramento
(masquerading). Este método consiste de reescrever os endereços IP não válidos de uma rede
particular. Veja seguinte rede:
Teoricamente os hosts da rede interna (10.0.0.0) não teria acesso a Internet, pois a
rede está confinada e os endereços não são válidos e nunca poderia ser repassados para Internet
e vice-versa. Se fosse utilizado o endereço único classe C, como um IP global do roteador,
quando enviar a mensagem ela seguirá normalmente, mas quando a resposta voltar o sistema
não saberá de qual host partiu a solicitação. Para resolver tal situação foi criado ao NAT que faz
um mapeamento baseado no IP e na porta local do computador. Com estes o NAT cria um
número de 16 bits, baseado na tabela hash, que é inserido no campo da porta de origem. Então o
novo endereço é composto do IP global acrescido do número de 16 bits criado.
A tabela hash (pronuncia -se rashing), também conhecida por tabela de
espalhamento ou tabela de dispersão, é uma estrutura de dados especial, que associa chaves de
pesquisa (hash) a valores. Seu objetivo é, a partir de uma chave simples, fazer uma busca rápida
e obter o valor desejado. O número gera do pela tabela de hash tem apenas 16 bits, o que faz
com que esta técnica permita até 65535 conexões activas. Dependendo das dimensões da rede e
do número de pedidos feitos pelos computadores desta rede, o limite de 65535 pode ser atingido 1.
Uma vantagem no NAT é que apenas pedido originados da rede interna chegam ao
destino. Caso um ataque, por exemplo, seja originado externamente dificilmente atingirá o host,
pois o NAT/hash de 16 bits não foi gerado internamente e o mesmo será descartado. O NAT
acaba funcionando como uma espécie de firewall.
1
Wikipédia 10/08/08
