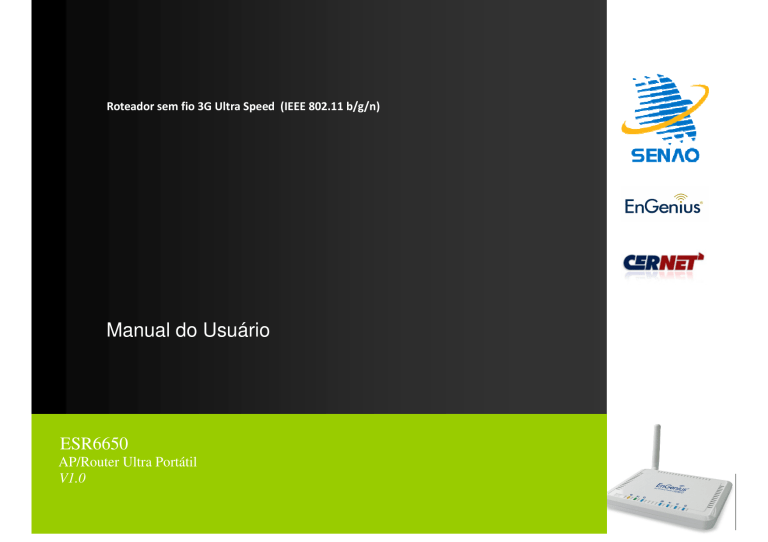

Manual do Usuário

Roteador sem fio 3G Ultra Speed (IEEE 802.11 b/g/n)
Manual do Usuário
ESR6650
AP/Router Ultra Portátil
V1.0
ÍNDICE
1.
INTRODUÇÃO .......................................................................................................................................... 1
1.1.
1.2.
1.3.
1.4.
2.
RESUMO ................................................................................................................................... 1
PRINCIPAIS CARACTERÍSTICAS ........................................................................................................ 2
CONTEÚDO DA EMBALAGEM ......................................................................................................... 3
RESUMO DO HARDWARE .............................................................................................................. 4
INSTALAÇÃO............................................................................................................................................ 7
2.1.
2.2.
2.3.
2.4.
2.5.
2.6.
REDE E REQUISITOS DO SISTEMA .................................................................................................... 7
ENCAIXE DE PAREDE .................................................................................................................... 8
LOCAL DE INSTALAÇÃO DO ESR-6650............................................................................................. 8
CONFIGURAÇÃO LAN E 3G (WAN) ............................................................................................... 9
CONFIGURAÇÃO DO ADAPTADOR DE REDE PC (WINDOWS XP)........................................................... 10
LIGANDO O ESR-6650 .............................................................................................................. 14
3.
SMART WIZARD..................................................................................................................................... 15
4.
CONFIGURAÇÃO INICIAL ESR-6650.......................................................................................................... 20
5.
MODO AP ROUTER ................................................................................................................................ 23
5.1.
5.2.
5.3.
5.4.
5.5.
5.6.
5.7.
6.
SYSTEM .................................................................................................................................. 23
WIZARD .................................................................................................................................. 36
INTERNET ................................................................................................................................ 37
WIRELESS SETTINGS .................................................................................................................. 45
CONFIGURAÇÕES DO FIREWALL.................................................................................................... 62
ADVANCED SETTINGS................................................................................................................. 71
TOOLS SETTINGS ..................................................................................................................... 84
MODO REPEATER................................................................................................................................... 95
6.1.
6.2.
6.3.
SYSTEM .................................................................................................................................. 96
WIRELESS .............................................................................................................................. 102
TOOLS .................................................................................................................................. 106
ANEXO A – DECLARAÇÃO DE INTERFERÊNCIA................................................................................................. 114
ANEXO B – DECLARAÇÃO DE INTERFERÊNCIA................................................................................................. 115
1. Introdução
1.1. Resumo
Parabéns pela aquisição do seu Roteador sem fio 3G ESR-6650. Este equipamento é compatível com a maioria dos adaptadores USB 3G do
mercado, e protocolos 802.11b/g/n. Ele não é apenas um Ponto de Acesso sem fio, mas também funciona como um
Switch full-duplex com 2 portas Ethernet que interligam seus dispositivos cabeados com velocidades incríveis.
Com uma taxa de transmissão de 150Mbps, o ponto de acesso utiliza a tecnologia MIMO (Multi-Input, Multi-Output) para transmitir múltiplos
sinais de dados em um simples canal
RF, oferecendo acesso direto a conteúdos multimídia. Com seu robusto sinal de RF, oferece maior cobertura e elimina pontos de sombra,
ampliando o alcance da rede. Para proteger os dados e manter a privacidade da rede, ele codifica todas as transmissões sem fio com os padrões
de criptografia WEP, WPA, e WPA2.
Com um servidor DHCP e um poderoso Firewall embarcado, o ESR-6650 protege seus computadores contra intrusos e ataques pela Internet mais
conhecidos e oferece também o recurso de VPN pass-through. Com incrível velocidade e função QoS, o ESR-6650 é ideal para aplicações
multimídia como vídeo sob demanda, jogos online e aplicações de voz sobre IP (VoIP), sendo capaz de executar diversas aplicações simultâneas
de fluxo de dados sem perda da performance.
1
1.2. Principais Características
Funções
Vantagens
Suporte à adaptadores USB 3G
Permite ao usuário compartilhar
conexão da rede 3G a múltiplos
usuários. Suporta WCDMA (HSDPA),
CDMA2000 e TD-SCDMA.
Incrível taxa de dados de até 150Mbps**
Ideal para aplicações com alto tráfego
de dados como streaming de vídeo
Padrão IEEE 802.11b/g
Totalmente compatível com o padrão
IEEE 802.11b,
IEEE 802.11g e IEEE 802.11n
Quatro portas 10/100 Mbps Fast Switch
Escalabilidade, estende o alcance da sua
(Auto-Crossover)
rede.
Suporta Firewall DMZ, MAC Filter, IP Filter,
Evita os ataques de Hackers ou vírus da
URL Filter, ICMP Blocking, SPI, Port
Internet.
Mapping, Port Forwarding, Port Trigger
Suporta Autenticação 802.1x, 802.11i
Oferece autenticação mútua (Cliente e
(WPA/WPA2, AES), VPN pass-through
chave de criptografia dinâmica para
melhorar a segurança)
WDS (Wireless Distribution System)
Faz com que o Ponto de Acesso trabalhe
como um repetidor da rede sem fio.
Múltiplos SSID’s
Fácil gerenciamento de usuários de
vários grupos.
** Taxa teórica de sinal sem fio baseada no padrão IEEE 802.11a, b, g, n. O throughput atual pode variar. As condições da rede, fatores ambientais reduzem a taxa real. Todas as
especificações estão sujeitas a alterações sem aviso prévio.
1.3. Conteúdo da Embalagem
Abra a embalagem cuidadosamente, e certifique-se que todos os itens listados abaixo estejam presentes. Não descarte os materiais da
embalagem, em caso de retorno, a unidade deverá ser enviada de volta com sua embalagem original.
1.
Roteador
2.
Fonte de Alimentação 100V ou 240V
3.
Antena SMA 2dBi 2.4GHz x 1 pc
4.
Guia de Instalação Rápida
5.
Cabo Ethernet UTP CAT 5
6.
CD (Manual do Usuário)
3
1.4. Resumo do Hardware
4
LED
Descrição
Power
1 ( Ligado-> Vermelho /reset default>Piscando)
3G
1 ( Link-> Aceso Verde, Tráfego ->Piscando)
WAN
1 ( Link-> Azul aceso, Tráfego ->Piscando)
Internet
1 ( Link-> Azul aceso on, Tráfego ->Piscando)
5
WLAN
1 ( Link-> Azul aceso, Tráfego ->Piscando)
LAN1
1 ( Link-> Azul aceso, Tráfego ->Piscando)
Interface
Descrição
Reset
Pressione este botão para reiniciar o sistema.
Pressione este botão e segure por 10
segundos para retornar para a configuração
padrão
WPS
Pressione este botão para iniciar a função
WPS.
DC IN
Conector de Alimentação, 12VDC
LAN1 & 2
Portas LAN Ethernet 1 e 2 (LAN)
USB
Porta para adaptador USB 3G
WAN
Porta WAN para ADSL / Cable Modem
6
2. Instalação
2.1. Rede e Requisitos do sistema
Para começar a usar o ESR-6650 certifique-se de atender os seguintes requisitos mínimos:
PC/Notebook.
Sistema Operacional – Microsoft Windows 98SE/ME/XP/2000/VISTA
1 porta Ethernet livre
Cartão WiFi /adaptador USB (802.11b/g/n) – opcional.
Acesso à Internet
o
Adaptador USB 3G
o
ADSL ou Cable modem com uma porta Ethernet(RJ-45).
PC com um navegador (Internet Explorer, Safari, Firefox, Opera etc.)
Cabos Ethernet padrão CAT5.
2.2. Encaixe de parede
Você pode fixar o dispositivo sobre uma parede. Existem dois pontos de fixação na parte inferior do dispositivo. Encontre um local apropriado
onde podem ser colocados dois parafusos. A distâncias entre os dois parafusos é de 89mm. Por último, cuidadosamente monte o dispositivo na
parede e certifique-se que os parafusos estejam firmes aos pontos de fixação.
2.3. Local de instalação do ESR-6650
Você pode instalar o ESR-6650 sobre uma superfície plana, ou montá-lo em uma parede. Para um melhor desempenho, coloque o roteador em
uma região central do escritório,
(ou sua casa) em um local distante de qualquer fonte potencial de interferência, como uma parede, portas de metais ou forno microondas. Este
local deve ser próximo a sua conexão do modem ADSL/Cable modem. Se a antena não estiver corretamente posicionada, poderá ocorrer perda
de performance.
8
2.4. Configuração LAN e 3G (WAN)
Conexão LAN:
Conecte o cabo Ethernet entre seu PC/Notebook e uma das 2 portas LAN disponíveis no ESR-6650.
Conexão 3G:
Plugue seu adaptador USB 3G data na porta USB se você desejar acessar a Internet através da rede 3G.
Em caso de dúvidas sobre acesso e/ou senha contate seu provedor de serviços.
ADSL (Cable Modem):
Conecte o cabo de rede entre a porta WAN do seu modem ADSL/CABLE e a porta WAN do ESR-6650. Verifique se o seu modem está funcionando
corretamente.
Em caso de dúvidas sobre acesso e/ou senha contate seu provedor de serviços.
2.5. Configuração do adaptador de rede PC (Windows XP)
•
Selecione [Menu Inical] Selecione [Painel de controle] selecione [Conexão de Redes].
10
•
Selecione o ícone [Conexão Local]=>clique com botão direito e selecione [Propriedades]
11
•
Selecione [Internet Protocol (TCP/IP)] =>clique em [Propriedades].
12
•
Selecione a aba [Geral].
O ESR-6650 suporta a função [DHCP], por favor Selecione ambos [Obter um endereço IP automaticamente] e [Obter o endereço dos servidores
DNS automaticamente].
13
2.6. Ligando o ESR-6650
Conecte o adaptador de alimentação fornecido no conector de entrada de energia e
ligue-o em uma tomada. Automaticamente o ESR-6650 entra em auto teste. Durante o auto teste o LED de alimentação piscará rapidamente e
em seguida o LED ficara continuamente aceso, indicando que o dispositivo esta pronto para uso.
3. Smart Wizard
Clique em <Next> para entrar no modo de seleção.
Selecione o modo que o ESR-6650 vai trabalhar para definir as configurações. O modo
AP Repeater não habilita a interface WAN, o guia de configuração pulará as configurações da Interface WAN.
Clique <Next> para que o dispositivo automaticamente detecte as suas configurações de conexão Internet.
Você pode escolher o tipo do serviço ou selecionar “Others” para configuração manual da interface WAN.
16
O guia de configuração detectou o modo DHCP client. Configure o hostname e o endereço MAC fornecidos pelo seu provedor de serviços no ESR6650. Clique em <Next> para prosseguir.
O guia de configuração finalizou as configurações da interface WAN. Clique em <Next> para prosseguir.
17
Digite o nome da WLAN (SSID) e chave de segurança.
Clique <Next> para prosseguir.
18
Para aplicar as configurações clique no botão <Reboot>.
NOTA: Após as configurações da WLAN serem aplicadas, você precisa conectar a partir de um WLAN com as configurações de segurança recém aplicadas no roteador. Lembre-se
do tipo e da chave de segurança configurada.
19
4. Configuração Inicial ESR-6650
Para o acesso e configuração do ESR-6650 é utilizado um navegador WEB, como Internet Explorer ou Mozila Firefox.
- Procedimento de LOGIN
1.
Abra seu navegador (por exemplo o Internet Explorer).
2.
Digite http://192.168.0.1 na barra de endereços e tecle no botão [Enter].
20
Nos campos [user name] e [Password] digite admin].
3.
Clique no botão <OK> para navegar nas paginas de configuração do ESR-6650.
4.
Você verá a página inicial do ESR-6650 como segue:
21
22
5. Modo AP Router
5.1. System
- Status
Esta página permite monitorar o estado atual do roteador.
System: Permite visualizar o tempo de funcionamento, informação de hardware, número serial, versão de firmware do dispositivo entre outras
informações.
WAN Settings: Está seção mostra se existe uma conexão Cable/DSL na porta WAN. Mostra também o endereço IP da interface WAN, máscara de
sub-rede, Gateway do provedor de serviços, endereço MAC e endereço do servidor DNS primário.
LAN Settings: Esta seção mostra a informação atual da rede LAN e se a função de servidor DHCP está habilitada / desabilitada.
WLAN Settings: Esta seção mostra as configurações atuais da rede sem fio (WLAN). Os detalhes das configurações da rede sem fio, como SSID,
configurações de segurança, BSSID, número do canal e modo de operação são descritas abaixo:
24
- LAN
A seção LAN mostra as configurações da rede LAN disponíveis para alteração. Se você é um usuário com conhecimento básico de redes, tente
acessar um site da Internet do seu navegador. Se você acessou o site sem nenhum problema, não altere as configurações desta página.
Clique no botão <Apply> para salvar as configurações efetuadas.
25
LAN IP
IP address: 192.168.0.1. é o endereço IP do roteador na rede LAN (O endereço IP do “Gateway Padrão” IP dos clientes da rede LAN). O endereço
IP pode ser modificado de acordo com a sua escolha.
IP Subnet Mask: 255.255.255.0 Especifica a máscara de sub-rede da rede LAN.
26
802.1d Spanning Tree: Esta função é desabilitada por padrão. Se a função 802.1d
Spanning Tree está habilitada, o roteador utilizará este recurso para prevenir loops da rede.
DHCP Server
DHCP Server: Quando esta função é habilitada o servidor DHCP automaticamente atribui um endereço IP para os equipamentos da rede LAN.
Lease time: Tempo de duração que o servidor DHCP atribui um endereço IP para cada dispositivo da rede.
Start IP/ End IP:. Faixa de endereços IP que o servidor DHCP atribui aos dispositivos da rede.
Domain name: O nome do domínio da rede para esta LAN.
27
- DHCP
Veja os atuais clientes da rede LAN que são atribuídos com um endereço IP pelo servidor DHCP. Esta página mostra todos os clientes atualmente
conectados na rede. A tabela mostra os endereços IP’s atribuídos pelo servidor DHCP, o endereço MAC e o tempo de validade de conexão para
cada cliente DHCP . Use o botão <Refresh> para atualizar as informações da tabela.
Você pode marcar a opção <Enable Static DHCP IP>. Com isso é possível adicionar mais endereços IP’s estáticos. Eles são listados na tabela
<Current Static DHCP Table>. Os endereços IP’s poderão ser apagados de acordo com sua necessidade
Clique no botão <Apply> para salvar as configurações efetuadas.
29
- Schedule
Esta página permite programar horários para ativar/desativar as funções de Firewall e modo de economia de energia.
.
Edite as opções de programação permitem a configuração de agendamento de serviços do Firewall e modo de economia de energia. Preencha
os campos e selecione o tipo de serviço. Clique no botão <Apply> para manter as configurações.
31
A tabela lista os serviços pré-agendados a serem executados. Você pode selecionar qualquer serviço agendado usando a caixa de seleção.
32
- Event Log
Esta página mostra o registro de eventos do roteador. Ele exibe qualquer evento ocorrido após a inicialização do sistema. Na parte inferior
da página, os dados de registro do sistema poderão ser salvos através do botão <Save> para um arquivo local para futura análise, podem ser
apagados através do botão <Clear> ou poderão ser atualizados através do botão <Refresh>. Quando o sistema é desligado ou reinicializado,
o registro de eventos é apagado.
- Monitor
Esta página mostra um gráfico em formato histograma do tráfego das redes WAN, LAN e WLAN. Esta rotina é automática para manter os
dados sempre atualizados.
- Language
Este dispositivo suporta múltiplos idiomas. Selecione o seu idioma padrão nesta página.
35
5.2. Wizard
Clique no botão <Wizard> para configurar de maneira simplificada o ESR-6650. O assistente de instalação será então exibido; Verifique se a
conexão de banda Larga (ADSL ou modem 3G) está conectado e clique no botão <Next>. Para detalhes consulte o Smart Wizard .
36
5.3. Internet
O
ESR-6650
suporta
conexão
de
Internet
ADSL
e
3G.
Note que a opção 3G (USB interface) é a rede padrão para conexão à Internet.
Portanto, se você possuir ambas as conexões (3G e ADSL), o ESR-6650 irá
automaticamente utilizar o acesso através da rede 3G.
Note que quando um adaptador USB 3G estiver conectado ao roteador, o
dispositivo imediatamente desliga a conexão ADSL (porta WAN). Para o uso
da conexão ADSL não insira o adaptador USB 3G no roteador
O adaptador 3G pode levar mais de 20 segundos para iniciar a comunicação
com o ESR-6650. Tenha paciência e verifique o estado do LED 3G no parte
superior do equipamento. Uma luz verde acesa indicará que o adaptador já
está pronto para uso.
- Status
Esta página permite mostrar o estado e o tipo da conexão Internet utilizada.
38
- Dynamic IP
O endereço IP é alocado automaticamente. Porém alguns provedores de serviço reconhecerão apenas o endereço MAC cadastrado e irá rejeitar a
conexão se o mesmo não corresponde.
Se seu provedor gravou o endereço MAC do seu computador, conecte somente o seu computador autorizado ao ESR-6650 e clique no Botão
<Clone MAC Address>.
Isto substituirá o endereço MAC do roteador pelo endereço MAC do computador. O endereço MAC correto será então usado para iniciar a
conexão com o provedor de serviços.
Host Name: Campo opcional.
MAC address: Endereço MAC utilizado para conectar ao provedor de serviços.
- Static IP
Se o seu provedor atribui um endereço IP fixo, digite o endereço atribuído, a máscara de sub-rede, gateway padrão e os endereços IP’s dos
Servidores DNS primário e secundário
(se houver) fornecidos pelo seu provedor.
- Point-to-Point over Ethernet Protocol (PPPoE)
Para estabelecer a conexão, é necessário uma conta com usuário e senha determinada pelo seu provedor de serviços.
Login / Password: Digite o usuário e senha PPPoE atribuído pelo seu provedor de serviços
Service Name: campo opcional.
Maximum Transmission Unit (MTU): O tamanho máximo dos pacotes. Não altere caso não seja mencionado pelo provedor.
Type: Habilite a opção <Automatic Connection> para estabelecer automaticamente a conexão quando uma aplicação ou serviço tenta acessar a
Internet novamente.
Idle Timeout: Quando o tipo da conexão está em <Automatic Connection> e o tráfego esta ocioso, o dispositivo automaticamente desconecta do
provedor de serviços. Especifique o tempo de ociosidade em minutos..
- Point-to-Point Tunneling Protocol (PPTP)
O protocolo PPTP permite conexão segura pela Internet simplesmente apontando para um local fornecido pelo provedor de serviços. A tela
seguinte permite que os clientes estabeleçam uma sessão normal PPTP para cada cliente da rede.
Clique no botão <Apply> para salvar as configurações e conectar ao provedor de serviços.
- 3G Network
Pin Code: Entre com o Pin Code do seu cartão sim, se necessário.
APN Code: Entre com o APN code da rede do provedor.
Dial Number: Necessário somente se especificado pelo provedor.
User Name: Conta do usuário. Necessário somente se especificado pelo provedor.
Password: Senha do usuário acima. Necessário somente se especificado pelo provedor.
MTU: Digite o valor para MTU, caso necessário.
Authentication Type: Selecione se o ISP utiliza PAP ou CHAP como método de autenticação.
Type:
Keep Connection: Mantém a conexão com ou sem a presença de tráfego.
Automatic Connection: Conecta quando o tráfego é detectado.
Manual Connection: Conecta apenas quando há demanda do usuário.
Idle Timeout: Desconecta da rede 3G se não existe tráfego dentro do período estipulado.
NOTA: Você pode precisar dos detalhes da sua conta 3G fornecido pelo seu ISP para pré requisito de configuração.
44
5.4. Wireless Settings
- Basic
Nesta página você pode definir as configurações do rádio, modo de utilização, banda, SSID e canal a ser utilizado.
Radio: Habilita ou desabilita o sinal da WLANdo dispositivo.
Mode: Seleciona entre os modos Access Point ou Wireless Distribution System (WDS)..
Band: Você pode selecionar o padrão de WLAN da rede.
2.4 GHz(B): Se todos os clientes estão no padrão 802.11b, selecione este.
2.4 GHz(N): Se todos os clientes estão no padrão 802.11n, selecione este.
2.4 GHz(B+G): ou se estiverem nos padrões 802.11b ou 802.11g.
2.4 GHz(G): Se todos os clientes estão no padrão 802.11g, selecione este..
2.4 GHz(B+G+N): ou se estiverem nos padrões 802.11b, 802.11g, ou 802.11n.
Enable ESSID: O ESR-6650 suporta até 4 SSID’s distintos. Por favor, seleciona quantos SSID’s você gostaria de utilizar na rede.
ESSID1~4: ESSID é o nome da sua WLAN. Pode ser única para identificar o dispositivo. O ESSID é sensível a letras maiúsculas e suporta até 32
caracteres. Você pode mudar o nome padrão do ESSID para adicionar segurança.
Auto Channel: Quando habilitado, o dispositivo fará uma varredura do sinal wireless do ambiente e selecionar o canal de menor interferência.
Channel: Selecione manualmente o canal a ser utilizado.
Check Channel Time: Quando o <Auto Channel> está habilitado, você pode especificar o intervalo em que o dispositivo fará uma nova varredura
da rede sem fio.
46
- WDS com AP Router
Distribuição do Sistema Wireless (sigla WDS em inglês) é um sistema que possibilita a interconexão entre pontos de acesso sem fio, permitindo
estender uma rede com o uso de múltiplos pontos de acesso sem necessidade de ligação de cabos entre eles. Cada ponto de acesso WDS precisa
se configurado com o mesmo canal e tipo de criptografia para o perfeito funcionamento.
MAC address 1~4: Digite o MAC Address(es) dos pontos de acessos vizinhos que participam da rede WDS. Podem ser utilizados no máximo até 4
dispositivos.
Set Security: Depende das configurações de segurança no seu ponto de acesso.
NOTA: Ele pode não suportar o mixed mode tal como modo WPA-PSK/WPA2-PSK.
- Advanced
Esta página permite definir as opções avançadas da rede sem fio. Você não deve alterar esses parâmetros a menos que você saiba os efeitos que
as mudanças farão para o roteador.
48
Fragment Threshold: Especifica o tamanho dos pacotes por fragmento.Esta função pode reduzir as chances de colisões de pacotes. No entanto,
quando o valor deste campo é muito baixo, haverá um aumento de overheads resultando em perda de performance.
RTS Threshold: Quando o tamanho do pacote é menor que o RTS Threshold, então o pacote será enviado sem sinalização RTS/CTS que pode
resultar em uma transmissão incorreta.
Beacon Interval: O intervalo de tempo que o dispositivo transmite um quadro de sincronismo aos clientes da rede sem fio.
49
DTIM Period: DTIM (Mensagem de Indicação de Entrega de Tráfego) informa a todos os clientes da WLAN que o ponto de acesso enviará dados a
múltiplos clientes. Valor entre 1 à 255.
Data Rate: É a taxa de transferência de dados que o ponto de acesso utiliza para transmissão dos pacotes de dados. O ponto de acesso usará
sempre a maior taxa possível para transmitir os pacotes.
N Data Rate: Taxa de transferência de dados que o ponto de acesso usa para transmitir pacote de dados para um grupo clientes do padrão N.
Channel Bandwidth: faixa de frequência utilizada.
Preamble Type:
Long Preamble: Mensagem padrão que aumenta a compatibilidade.
Short Preamble: Mensagem não padronizada, o que diminui a compatibilidade, porém aumenta a performance.
CTS Protection: Quando habilitado , a performance é levemente menor porém as chances de colisões de pacotes são amplamente reduzidas.
TX Power: Defina a potência de saída do sinal.
50
- Security
Este ponto de acesso oferece funções completas de segurança de redes sem fio, estão incluídos o padrão IEEE 802.1x, criptografias WEP, WPA
com chave pré-compartilhada e WPA com RADIUS. Com estas funções de segurança, você pode prevenir sua rede de acessos não autorizados.
Por favor, certifique-se que os clientes da WLAN estejam com as mesmas configurações de segurança habilitadas e a mesma senha para obter o
acesso a rede.
ESSID Selection: Seleciona o ESSID da rede onde as configurações de segurança serão aplicadas.
Broadcast ESSID: Quando desabilitado, o dispositivo não divulgará o nome da rede. Dessa forma ficará oculto aos clientes da WLAN aumentando
a segurança da rede.
WMM: É um protocolo de qualidade de serviço que prioriza o tráfego em quarto níveis na respectiva ordem, voz, vídeo, melhor esforço e
segundo plano.
Note que em algumas situações o WMM precisa estar habilitado para trabalhar no padrão 11n.
Encryption: Não recomendamos o uso do ESR-6650, quando a função de criptografia esta desabilitada, pois o sistema fica muito inseguro .
Habilitar Autenticação 802.1x
O IEEE 802.1x é um protocolo de autenticação. Cada usuário deve usar uma conta válida para logar ao ponto de acesso antes de acessar a rede
LAN. A autenticação é processada por um servidor RADIUS. Este modo somente autentica usuários pelo IEEE 802.1x, mas não criptografa os
dados durante a comunicação.
Criptografia WEP
Quando você seleciona a criptografia WEP com chave de 64-bit ou 128-bit, você precisa digitar a senha WEP para criptografar os dados. Você
pode criar sua própria senha e
digitá-la. Você pode criar até quatro senhas WEP e selecionar uma delas como a chave padrão. Então o ponto de acesso pode receber qualquer
pacote criptografado com uma das quarto senhas fornecidas.
52
Authentication Type: Existem dois tipos de autenticação: "Open System" e "Shared Key". Em ambos, o ponto de acesso e os clientes da WLAN
devem ter as mesmas configurações e tipo de autenticação.
Key Length: Você pode escolher o comprimento da chave WEP para criptografia para 64 ou 128 bits. Quanto maior a chave maior o nível de
segurança usado, porém o rendimento será menor.
Key Type: Você pode selecionar caracteres (formato alfanumérico) ou dígitos Hexadecimais (de A até F e de 0 à 9) para formar a chave WEP.
Default Key: É a chave usada para criptografar os dados.
53
Key1 - Key4: As chaves WEP são usadas para criptografar os dados transmitidos na rede sem fio. Utilize as seguintes regras para configurar a
chave WEP no ESR-6650.
64-bit WEP: Entrada de até 10 dígitos hexadecimais ou 5 dígitos alfanuméricos ASCII como chave de criptografia.
128-bit WEP: Entrada de até 26 dígitos hexadecimais ou 13 dígitos alfanuméricos ASCII como chave de criptografia.
Clique no botão <Apply> na parte inferior da tela para salvar as configurações.
Chave de criptografia WPA Pré-compartilhada
O Wi-Fi Protected Access (WPA) é um avançado padrão de segurança. Você pode usar uma chave pré-compartilhada para autenticar com os
equipamentos sem fio e criptografar os dados durante a comunicação. Use o algoritmo de criptografia TKIP ou CCMP (AES) para mudar a chave
de criptografia com freqüência. Então a chave de criptografia será facilmente descoberta pelos hackers. Esta é a melhor configuração de
segurança disponível.
54
Criptografia WPA-Radius
Um outro modo de utilizar o padrão de criptografia WPA é através de um servidor externo RADIUS que autentica os dispositivos sem fio da rede
e oferece uma chave de sessão para criptografar os dados durante a comunicação.
Use o algoritmo de criptografia TKIP ou CCMP (AES) para mudar a chave de criptografia com freqüência. Pressione o botão <Apply> quando
estiver finalizado.
55
- MAC Address Filtering
Este roteador sem fio suporta controle de MAC Address, que previne o acesso não-autorizado da rede sem fio.
56
Enable wireless access control: Habilita a função de controle de endereço MAC.
Criar um endereço na lista
Digite o "MAC Address" e a descrição do dispositivo sem fio a ser adicionado e então clique no botão <Add>. O dispositivo sem fio será então
adicionado na tabela de filtro de endereço MAC (MAC Address Filtering Table). Se você tiver alguma dificuldade em preencher os campos,
apenas clique no botão <Reset> e ambos os campos <MAC Address> e <Description> serão apagados.
Remover um endereço da tabela de MAC
Se você quiser remover um endereço MAC da tabela de filtro de MAC, Selecione o endereço MAC que você quer remover da lista e então clique
no botão
<Delete Selected>. Se você quer remover todos os endereços MAC da lista, clique no botão <Delete All>. Clique no botão <Reset> apagará
todas as atuais seleções.
57
Clique no botão <Apply> na parte inferior da tela para salvar as configurações efetuadas.
- Função Wi-Fi Protected Setup (WPS)
A função WPS é um modo simplificado de estabelecer uma conexão entre um cliente sem fio e o roteador. Não há a necessidade de selecionar o
modo de criptografia ou preencher uma complicada e extensa senha toda vez que é necessário configurar uma conexão sem fio. Você precisa
apenas pressionar um botão em ambos os equipamentos, e o WPS fará o resto para você.
O ESR-6650 suporta dois modos da função WPS: Via botão ou via através do código PIN. Se você quiser usar pelo botão, pressione o botão
específico ou pelo utilitário de configuração do dispositivo cliente para iniciar o modo WPS e ligar o modo WPS no
ESR-6650. Você pressionar o botão WPS no roteador, ou clicar no botão <Start to Process> na interface de configuração WEB. Se quiser usar
através do código PIN, você precisa saber o código WPS do dispositivo cliente sem fio e preencher o código no roteador
58
WPS: Marque este campo para habilitar a função WPS.
WPS Current Status: Mostra se a função WPS esta ou não configurada.
Configurado significa que a função WPS foi utilizada para autorizar a conexão entre o dispositivo e os clientes sem fio.
Self Pin Code: Este é o código PIN do roteador. Você precisa desta informação quando for conectar outros dispositivos sem fio com a função
WPS habilitada.
SSID: Nome da WLAN (SSID) usada quando conectado através do WPS.
Authentication Mode: Mostra o modo de autenticação ativo para a conexão sem fio.
Passphrase Key: Mostra a chave de segurança (senha) gerada aleatoriamente pelo roteador durante o processo de WPS. Esta informação é
necessária quando se utilize um dispositivo que não suporta a função WPS.
Interface: Se o dispositivo estiver definido como <repeater mode>, você pode escolher a interface “Client” para conectar a outro ponto de
acesso usando WPS, caso contrário escolha a interface “AP” fazer WPS com outros clientes sem fio.
WPS via Push Button: Pressione este botão para iniciar o processo WPS. O roteador irá aguardar o pedido de conexão dos clientes sem fio por 2
minutos.
WPS via PIN: Você pode preencher o código PIN do dispositivo sem fio e pressionar o botão para iniciar o processo. O roteador irá aguardar o
pedido de conexão dos clientes sem fio por 2 minutos.
59
- Client List
Esta tabela de clientes WLAN mostra os clientes sem fio associados ao roteador.
- Policy
Esta seção permite definir as regras de acesso à rede sem fio.
WAN Connection: Permite que os clientes da rede sem fio do SSID especifico tenham acesso a porta WAN.
Communication between Wireless clients: Permite que os clientes da WLAN comunicarem entre si no SSID especificado.
Communication between Wireless clients and wired clients: Permite que os clientes da WLAN comunicarem entre si no SSID especificado e com
os clientes conectados as portas LAN do roteador.
61
5.5. Configurações do Firewall
O roteador oferece uma proteção intensiva de firewall, restringindo parâmetros de conexão, diminuindo assim o risco de ataques de hackers e
oferece defesa contra diversos tipos de ataques mais comuns pela Internet. No entanto, para aplicações que exigem acesso irrestrito a Internet,
você pode configurar um cliente/servidor específico como uma zona desmilitarizada (DMZ).
NOTA: Para habilitar a opção de firewall marque a opção Enable e clique no botão Apply.
- Advanced
Permite que os pacotes através de VPN passem através do roteador.
- Zona Desmilitarizada (DMZ)
Se você tem um computador na rede que não pode rodar aplicações da internet (por exemplo jogos online) corretamente por trás de um a
função de firewall ativado, então você deve abrir as restrições para o acesso irrestrito em ambos os sentidos definindo um host DMZ. A função
DMZ permite redirecionar todos os pacotes direcionados para a porta WAN para um endereço IP da sua LAN. A diferença entre um servidor
virtual e o DMZ é que o servidor virtual redireciona um serviço/aplicação específica (por exemplo FTP, páginas WEB) para um endereço IP LAN
específico, enquanto o DMZ redireciona todos os pacotes (independente do serviço) da porta WAN para um endereço IP especificado.
63
Enable DMZ: Habilita / desabilita a função DMZ
LAN IP Address: Preencha o endereço IP de um host da sua rede LAN ou Selecione um PC da lista que receberá todos os pacotes vindos da porta
WAN.
Clique no botão <Apply> para salvar as configurações efetuadas.
64
- Denial of Service (DoS)
O firewall do ESR-6650 pode bloquear ataques de hackers, incluindo os ataques mais comuns como Denial of Service, Ping of Death, Port Scan e
Sync Flood. Se estes ataques ocorrerem, o roteador pode registrar estes eventos.
Ping of Death: Protege o roteador de ataques do tipo Ping of Death.
Discard Ping From WAN: Quando habilitado, a porta WAN do roteador não responderá a qualquer requisição de Ping.
Port Scan: Protege o roteador de ataque do tipo Port Scans.
Sync Flood: Protege o roteador de ataque do tipo Sync Flood.
- MAC Filter
Se você quer restringir o acesso dos usuários a determinados serviços / aplicações da Internet (por exemplo, sites WEB, email, FTP etc.), esta
página permite definir o tipo de tráfego permitido na sua rede LAN. Você pode controlar quais computadores da rede poderão ter acesso a esses
serviços.
Enable MAC Filtering: Marque esta opção para habilitar a função de filtro de MAC.
Deny: Se você selecionar <Deny> todos os clientes terão permissão para acessar a Internet, exceto os clientes listados na tabela de filtro de
MAC.
66
Allow: Se você selecionar <Allow> todos os clientes terão o acesso à Internet negado, exceto os clientes listados na tabela de filtro de MAC.
Adicionar o endereço MAC dos PC’s da lista de filtro
Preencha com o endereço MAC no campo <LAN MAC Address> e a descrição em <Description> do computador que será permitido/negado o
acesso a Internet e clique no botão <Add>. Se você encontrar algum erro de digitação antes de adicioná-lo e quiser escrever novamente, basta
clicar no botão <Reset> e os campos serão apagados.
Remover o endereço MAC dos PC’s da lista de filtro
Se você quiser remover algum computador da lista de filtro de MAC, Selecione o PC desejado e clique no botão <Delete Selected>. Se você
quiser remover todos os computadores da tabela, então clique no botão <Delete All>. Se quiser limpar a seleção e selecionar novamente, clique
no botão <Reset>.
Clique no botão <Apply> no parte inferior da tela para salvar as configurações efetuadas.
67
- IP Filter
Enable IP Filtering: Marque esta opção para habilitar e desmarque para desabilitar a função de IP Filtering.
Deny: Se você selecionar <Deny>, então todos os clientes terão permissão para a acessar a Internet, exceto para os clientes da tabela abaixo da
página IP Filter.
Allow: Se você selecionar <Allow>, então todos os clientes terão permissão negada par acessar a Internet, exceto os clientes listados na tabela
abaixo da página IP Filter.
68
Adicionar endereço IP de um PC
Você pode clicar no botão <Add> para adicionar uma regra de controle de acesso de usuários para um endereço ou range de IP .
Remover endereço IP de um PC
Se você quiser remover algum endereço IP da tabela, selecione o PC que você quer remover da tabela e então clique no botão <Delete
Selected>. Se desejar remover todos os PC1s da tabela, clique no botão <Delete All>.
Clique no botão <Apply> na parte inferior da tela para salvar as configurações efetuadas.
- URL Filter
Você pode bloquear o acesso de endereços WEB, digitando o endereço URL complete ou apenas palavras-chave do site.
Enable URL Blocking: Habilita / desabilita a função URL Blocking
69
Criar uma URL ou palavra chave
Preencha a “URL/palavra-chave” e clique no botão <Add>. Você pode digitar o endereço URL complete ou a palavra-chave do site WEB que você
quer bloquear. Se ao adicionar uma configuração você encontrar algum erro de digitação e quiser reescrevê-lo, clique no botão <Reset> e os
campos serão apagados.
Remover uma URL ou palavra chave
Se você quiser remover alguma URL ou palavra chave da lista <Current URL Blocking Table>, selecione na tabela a opção na qual deseja remover
e clique no botão <Delete Selected>.
Se desejar remover todas as opções da lista de URL’s, clique no botão <Delete All>. Se quiser limpar a seleção e escolher novamente, clique no
botão <Reset>.
Clique no botão <Apply> no parte inferior da tela para salvar as alterações efetuadas.
70
5.6. Advanced Settings
- Network Address Translation (NAT)
Network Address Translation (NAT) permite que múltiplos usuários da sua rede local tenha acesso a Internet através de um único ou múltiplos
endereços IP público. O recurso de NAT fornece proteção contra ataques de hackers e tem flexibilidade suficiente para permitir mapear
endereços IP privados para endereços IP públicos para serviços essenciais como páginas WEB e FTP. Selecione Disable para desabilitar ou
Enable para habilitar o recurso de NAT.
71
- Port Mapping
Port Mapping permite redirecionar um range especifico de portas (da Internet / Porta WAN) para um endereço IP da rede LAN específico. Isso
facilita quando você precisa hospedar servidores que estão atrás do roteador com função de firewall habilitado.
Enable Port Mapping: Habilita ou desabilita o recurso de port mapping.
Description: Descrição da configuração.
Local IP: O endereço IP local do servidor atrás do Firewall.
72
Protocol: Tipo de protocolo a ser encaminhado. Você pode escolher direcionar somente pacotes “TCP” ou “UDP”, ou selecione “BOTH” para
direcionar ambos os tipos de pacotes.
Port Range: O range do número das portas a serem direcionadas ao endereço IP local.
Adicionando configuração de Port Mapping
Preencha em <Local IP> o endereço IP local, <Protocol> o protocolo, <Port Range> o range das portas e em <Description> para adicionar as
configurações e clique no botão <Add>. Desta forma, a configuração de Port Mapping será adicionada na tabela
<Current Port Mapping Table>. Se ao adicionar uma configuração você encontrar algum erro de digitação e quiser reescrevê-lo, clique no botão
<Reset> e os campos serão apagados.
Remover configuração de Port Mapping
Se você quiser remover uma configuração de Port Mapping da tabela
<Current Port Mapping Table>, selecione a configuração desejada na tabela e clique no botão <Delete Selected>. Se quiser remover todas as
configurações da tabela, clique no botão <Delete All>. Clique no botão <Reset> para apagar as atuais modificações.
Clique no botão <Apply> na parte inferior da tela para salvar as configurações efetuadas.
73
- Port Forwarding (Servidor Virtual)
Use o recurso de Port Forwarding (Servidor Virtual) quando você possui diferentes servidores em sua rede local para lidar com diferentes tipos
de serviços ou aplicações de internet, (por exemplo, e-mail, FTP, servidor WEB, etc). Computadores utilizam portas e cada número de porta
representa um serviço específico. O servidor virtual permite redirecionar o número da porta de um determinado serviço (a partir Internet/porta
WAN) para um endereço IP local indicado.
74
Enable Port Forwarding: Habilita ou desabilita o recurso de Port Forwarding.
Description: Descrição da configuração.
Local IP / Local Port: Endereço IP local PC/servidor e porta no qual os pacotes serão redirecionados.
Protocol: Selecione o tipo de protocolo utilizado (TCP, UDP ou ambos). Se não tiver certeza quanto ao protocolo utilizado, deixe este campo em
<Both>”.
Public Port: Número da porta que será redirecionado os pacotes para o endereço IP da rede local.
Criar uma configuração de Port Forwarding
Preencha os campos <Description> , <Local IP>, <Local Port>, <Protocol> e <Public Port> para adicionar uma configuração e clique no botão
<Add>. Esta configuração do servidor virtual será adicionado na tabela <Current Port Forwarding Table>. Se ao adicionar uma configuração você
encontrar algum erro de digitação e quiser reescrevê-lo, clique no botão <Reset> e os campos serão apagados.
Remover uma configuração de Port Forwarding
Se desejar remover uma configuração de Port Forwarding da tabela
<Current Port Forwarding Table>, Selecione a opção desejada e clique no botão
<Delete Selected>. Se desejar remover todas as configurações da tabela, clique no botão <Delete All>. Clique no botão <Reset> para apagar as
seleções atuais.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
75
- Port Triggering (Aplicações Especiais)
Algumas aplicações requerem múltiplas conexões, por exemplo jogos, vídeo conferência, VoIP entre outras. Nesta seção você pode configurar o
roteador para suportar múltiplas conexões para estas aplicações.
Enable Trigger Port: Marque esta opção para habilitar o recurso de Port Trigger.
Trigger Port: Número das portas de saída para esta aplicação.
Trigger Type: Selecione o tipo de transmissão de pacotes de saída utilizado entre TCP, UDP ou ambos.
76
Public Port: Número das portas de entrada para esta aplicação (por exemplo 2300-2400, 47624)
Public Type: Selecione o tipo de transmissão de pacotes de entrada utilizado entre TCP, UDP ou ambos.
Popular Applications: Esta opção lista as aplicações mais populares que requerem múltiplas conexões. Selecione uma aplicação desejada. Uma
vez selecionada a aplicação, escolha a localização na caixa de seleção (1-5) e clique no botão “Add”. Então, automaticamente será listado as
portas necessárias para a aplicação escolhida.
Criar uma configuração de Port Triggering
Preencha os campos <Trigger Port>, <Trigger Type>, <Public Port>, <Public Type>, <Public Port> e <Description> para adicionar uma
configuração e clique no botão <Add>. Assim a configuração será adicionada na tabela <Current Trigger-Port Table>. Se cometer algum erro,
clique no botão <Reset> e os campos serão apagados.
Remover uma configuração de Port Triggering
Se quiser remover uma aplicação especial da tabela <Current Trigger-Port Table>, selecione a opção que deseja excluir da tabela e clique no
botão <Delete Selected>. Se desejar remover todas as opções da tabela, clique no botão <Delete All>. O botão <Reset> apagará todas as
configurações atuais não salvas.
77
- Application Layer Gateway (ALG)
Você pode marcar as aplicações que necessitem de suporte ALG. O roteador permitirá que a aplicação selecionada passe corretamente através
do gateway NAT.
- UPNP
Com o recurso UPnP, todos os PC’s da sua rede local automaticamente encontrarão o ESR-6650. Dessa forma não há necessidade de configurar
todos os PC’s ou dispositivos da rede, o que facilita acesso a Internet.
78
Enable/Disable UPnP: Você pode habilitar ou desabilitar o recurso de UPnP neste campo here. Depois de habilitar este recurso, todos os
clientes que suportam UPnP, como o Windows XP por exemplo, automaticamente encontrarão o roteador e permitirá o acesso a Internet sem
necessidade de qualquer configuração. O recurso de NAT Reverso fornecido pela função UPnP permite que os aplicativos que suportam UPnP
conectem à Internet sem a necessidade de configurar Servidores virtuais.
79
- Quality of Service (QoS)
O recurso de QoS permite controlar a prioridade com que os dados são transmitidos através da Internet, ou reservar uma determinada largura de
banda. Isto permite que uma garantia mínima de banda seja reservada a determinadas aplicações para uma experiência agradável durante o seu
uso.
Sem este recurso, a performance de aplicações sensíveis ao tempo de transmissão como voz e vídeo são deficitárias.
Priority Queue
A prioridade de largura de banda é definida como baixa prioridade (low priority) e alta prioridade (high priority). As transmissões na fila alta
prioridade serão processadas primeiro.
Unlimited Priority Queue: O endereço IP da rede LAN especificado não terá limitação de banda.
High/Low Priority Queue: Estipula nível de prioridade (baixo/alto) para os protocolos e range de portas especificados.
Bandwidth Allocation:
Reserva ou limita a largura de banda de protocolos e range de portas específicos. Você pode definir o limite inferior e superior.
Type: Especifica a direção dos pacotes, upload, download ou ambos.
81
IP range: Especifica o range de endereço IP. Você poderá preencher um único endereço IP.
Protocol: Especifica o tipo do protocolo. A posição padrão <ALL> priorizará todos os protocolos.
Port range: Cada protocolo usa um range específico de portas. Especifica o range das portas utilizadas.
Policy: Escolha se esta regra estabelece um limite para quantidade máxima de largura de banda ou definir uma quantidade de largura de banda
garantida mínima para este protocolo.
Rate: Taxa de dados da fila QoS.
Disabled: Desabilita o recurso de QoS.
82
- Routing
Você pode habilitar o roteamento estático para permitir que o roteador encaminhe os pacotes de dados de acordo com as regras de roteamento.
Destination LAN IP: Especifica o endereço IP da rede local no qual os pacotes serão destinados.
Subnet Mask: Especifica a mascara de sub-rede.
Default Gateway: Especifica o endereço do gateway padrão.
Hops: Especifica o número máximo de saltos.
Interface: Especifica a interface utilizada.
5.7. TOOLS Settings
- Admin
Você pode mudar a senha necessária para gerenciamento do roteador. Por padrão, a senha de acesso é admin. As senhas podem incluir até 12
caracteres alfanuméricos e são sensíveis à letras maiúsculas e minúsculas.
Old Password: Preencha com a senha atual para permitir a mudança para uma nova senha.
New Password: Digite a nova senha e a escreva novamente no campo
<Repeat New Password> para confirmação.
Remote management
Permite designer um host com habilidade de configurar e gerenciar o roteador através da Internet ou Remotamente. Digite o endereço IP do
host no campo abaixo mencionado.
Host Address: Digite o endereço IP do host remoto que terá acesso para configuração e gerenciamento do roteador. Se o campo mencionado
estiver em braço, qualquer usuário pode ter acesso ao roteador de forma remota, bastando apenas possuir a senha de acesso ao roteador.
Port: Número da porta de gerenciamento remoto.
Enabled: Marque esta opção para habilitar a função de acesso remoto.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
85
- Time
Página para configuração de hora e data. Estas configurações servirão de base para funções programadas no roteador como registro de eventos
e configurações de Firewall.
Time Setup:
Sincronismo com servidor NTP
Time Zone: Selecione o fuso horário do seu país. O roteador definirá seu calendário com base aos dados inseridos.
NTP Time Server: O roteador pode definir um servidor NTP externo.
86
Daylight Savings: Verifique se o horário de verão se aplica a sua região.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
Sincronismo com o PC
Você pode sincronizar o relógio do ESR-6650 com a hora e data do seu computador.
PC Date and Time: Este campo deverá mostrar a hora e data atual do computador.
Daylight Savings: Verifique se o horário de verão se aplica a sua região.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
87
- DDNS
DDNS é um serviço gratuito e muito utilizado em conjunto com o recurso de servidor virtual (Virtual Server). Ele permite que usuários da Internet
acessem a servidores virtuais utilizando uma URL, ao invés de um endereço IP.
Isso também resolve o problema de acesso remoto com endereço IP dinâmico. Com um endereço IP dinâmico, o IP pode mudar a cada novo
acesso, o que dificulta a conexão.
Este roteador suporta o servidores DynDNS, TZO e muitos outros servidores DDNS.
88
Enable/Disable DDNS: Habilita/Desabilita o recurso de DDNS.
Server Address: Selecione o servidor de DDNS que você deseja utilizar a partir da lista de servidores.
Host Name: Preencha o nome do domínio usado no servidor DDNS.
Username: Usuário da sua conta do serviço DDNS.
Password: Senha da conta do serviço DDNS.
Clique no botão <Apply> na parte inferior da página para salvar as alterações efetuadas
89
- Power
Esta página permite habilitar/desabilitar o recurso de economia de energia da rede sem fio.
- Diagnosis
Esta página permite determinar se o roteador ESR-6650 possui uma conexão ativa com a Internet.
91
- Firmware
Esta página permite realizar a atualização de firmware do ESR-6650. Para atualizar o firmware do roteador, é necessário baixar a versão
atualizada do firmware do roteador, salvar em um local no disco rígido do seu PC e informar o nome e o caminho do arquivo no campo
apropriado desta página. Você pode também utilizar o botão <Browse> para localizar o arquivo em seu computador.
Uma vez selecionado o arquivo, clique no botão <Apply> na parte inferior da página para iniciar o processo de atualização.
NOTA: O roteador ficará indisponível durante o processo de atualização e deverá reiniciar quando a atualização for concluída. Todas as conexões com o roteador serão perdidas
durante o processo.
- Back-up
Esta página permite salvar as configurações atuais do roteador. Quando você salva as configurações, pode recarregá-las no roteador através da
função <Restore Settings>. Se ocorrer problemas extremos, você pode usar a função <Restore to Factory Defaults> voltar todas as
configurações no padrão de fábrica.
Backup Settings: Este recurso salva as configurações atuais do roteador em arquivo no seu PC com nome "config.bin". Você pode também usar
o botão <Upload> para restaurar as configurações salvas no arquivo config.bin para o roteador. Alternativamente, use a função <Restore to
Factory Defaults> para forçar o roteador restaurar as configurações de fábrica.
- Reset
Você pode reiniciar o roteador quando o sistema deixar de responder corretamente.
6. Modo Repeater
O modo Repeater mode (modo Repetidor) possui configurações limitadas em relação ao modo AP. Escolha o modo “Repeater” no canto superior
direito da página de configuração.
O sistema reiniciará com endereço IP http://192.168.0.1
Você verá a página de configuração no modo “REPEATER”.
95
6.1. System
- Status
A seção de estado do sistema permite monitorar o estado atual do roteador.
Você pode ver o tempo de utilização, informações de hardware, número de série e versão de firmware.
LAN Settings: Está página mostra estado atual das portas LAN e informações da rede sem fio.
WLAN Settings: Detalhes da rede sem fio, como SSID, configurações de segurança, BSSID, número do canal e modo de operação, são
apresentadas nesta página.
- LAN
A seção LAN mostra as configurações da rede LAN disponíveis para alteração. Se você é um usuário com conhecimento básico de redes, tente
acessar um site da Internet do seu navegador. Se você acessou o site sem nenhum problema, não altere as configurações desta página.
Clique no botão <Apply> para salvar as configurações efetuadas.
IP address: Endereço IP do roteador (Os clientes da rede LAN usarão este endereço como Gateway padrão). Pode ser alterado de acordo com a
sua escolha.
IP Subnet Mask: Especifica a máscara de sub-rede da sua rede LAN.
802.1d Spanning Tree: Esta função vem desabilitada por padrão. Se a função 802.1d Spanning Tree estiver habilitada, o roteador usará este
protocolo para previnir loops de rede.
97
- Schedule
Adiciona ou edita uma programação que permite configurar serviços de economia de energia e Firewall. Preencha os campos com os dados
necessários e selecione o tipo de serviço. Clique no botão <Apply> para aplicar a programação.
A tabela de programação listará os serviços pré-agendados. Você pode selecionar qualquer um deles usando a caixa de seleção.
98
- Event Log
Permite visualizar o registro de eventos do ESR-6650. Ele mostra qualquer evento ocorrido após inicialização do roteador. Na parte inferior da
página o registro de eventos pode ser salvo pelo botão <Save> em um local em modo de arquivo para futura análise, pode ser limpo pelo
botão <Clear> ou pode ser atualizado através do botão <Refresh>. Quando o roteador é desligado, o registro de evento é apagado caso não
tenha sido salvo.
99
- Monitor
Esta página mostra um gráfico em formato histograma do tráfego da WAN, LAN e da WLAN.
A informação é atualizada automaticamente a cada 5 segundos.
100
- Language
Esta página permite mudar o idioma da interface do usuário.
101
6.2. Wireless
-Basic
Você pode definir parâmetros que serão utilizados pelos clientes da WLAN para conectarem ao ESR-6650. Os parâmetros incluem modo, ESSID,
número do canal e clientes associados.
Radio: Habilita ou desabilita o sinal da rede sem fio.
Band: Seleciona o tipo de clientes wireless que o dispositivo irá permitir conexão
Ex.: 2.4 Ghz (B+G):Somente clientes 802.11b e 11g serão permitidos.
Enable ESSID: Seleciona o número de SSID’s (Nomes de redes sem fio) que você gostaria de usar. Você pode criar até 4 redes sem fio diferentes.
ESSID1~3: Permite que você especifique o nome do(s) ESSID(s) da rede sem fio.
Site Survey: Permite realizar uma varredura do sinal para procura de redes sem fio próximas.
103
- Client List
Tabela de clientes da WLAN associados ao roteador.
104
-Policy
Esta seção permite definir as regras de acesso à rede sem fio.
Communication between Wireless clients: Permite que os clientes da WLAN comuniquem-se entre si dentro do SSID especificado.
Communication between Wireless clients and wired clients: Habilita para que os clientes deste SSID possam se comunicar com os
computadores ligados a porta RJ45 (quando utilizada para esta função).
105
6.3. Tools
- Admin
Você pode mudar a senha necessária para gerenciamento do roteador. Por padrão a senha de acesso é admin. As senhas podem incluir até 12
caracteres alfanuméricos e são sensíveis a letras maiúsculas e minúsculas.
Old Password: Preencha com a senha atual para permitir a mudança para uma nova senha.
New Password: Digite a nova senha e a escreva novamente no campo
Repeat New Password para confirmação.
Remote management
Permite designer um host com habilidade de configurar e gerenciar o roteador através da Internet ou Remotamente. Digite o endereço IP do
host no campo abaixo mencionado.
Host Address: Digite o endereço IP do host remoto que terá acesso para configuração e gerenciamento do roteador. Se o campo mencionado
estiver em braço, qualquer usuário pode ter acesso ao roteador de forma remota, bastando apenas possuir a senha de acesso ao roteador.
Port: Número da porta de gerenciamento remoto.
Enabled: Marque esta opção para habilitar a função de acesso remoto.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
- Time
Página para configuração de hora e data. Estas configurações servirão de base para funções programadas no roteador como registro de eventos
e configurações de Firewall.
Time Setup:
Sincronismo com servidor NTP
107
Time Zone: Selecione o fuso horário do seu país. O roteador definirá seu calendário com base aos dados inseridos.
NTP Time Server: O roteador pode definir um servidor NTP externo.
Daylight Savings: Verifique se o horário de verão se aplica a sua região.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
Sincronismo com o PC
Você pode sincronizar o relógio do ESR-6650 com a hora e data do seu computador.
108
PC Date and Time: Este campo deverá mostrar a hora e data atual do computador.
Daylight Savings: Verifique se o horário de verão se aplica a sua região.
Clique no botão <Apply> na parte inferior da página para salvar as configurações efetuadas.
109
- Power
Esta página permite habilitar/desabilitar o recurso de economia de energia da rede sem fio.
110
- Diagnosis
Esta página permite determinar se o roteador ESR-6650 possui uma conexão ativa com a Internet.
111
- Firmware
Esta página permite realizar a atualização de firmware do ESR-6650. Para atualizar o firmware do roteador, é necessário baixar a versão
atualizada do firmware do roteador, salvar em um local no disco rígido do seu PC e informar o nome e o caminho do arquivo no campo
apropriado desta página. Você pode também utilizar o botão <Browse> para localizar o arquivo em seu computador.
Uma vez selecionado o arquivo, clique no botão <Apply> na parte inferior da página para iniciar o processo de atualização.
NOTA: O roteador ficará indisponível durante o processo de atualização e deverá reiniciar quando a atualização for concluída. Todas as conexões com o roteador serão perdidas
durante o processo.
112
- Back-up
Esta página permite salvar as configurações atuais do roteador. Quando você salva as configurações, pode recarregá-las no roteador através da
função <Restore Settings>. Se ocorrer problemas extremos, você pode usar a função <Restore to Factory Defaults> voltar todas as
configurações no padrão de fábrica.
Backup Settings: Este recurso salva as configurações atuais do roteador em arquivo no seu PC com nome "config.bin". Você pode também usar
o botão <Upload> para restaurar as configurações salvas no arquivo config.bin para o roteador. Alternativamente, use a função <Restore to
Factory Defaults> para forçar o roteador restaurar as configurações de fábrica.
113
- Reset
Você pode reiniciar o roteador quando o sistema deixar de responder corretamente.
Anexo A – Declaração de Interferência
Declaração de Interferência à Comissão Federal de Comunicação (FCC)
Este equipamento foi testado e está em conformidade com os limites para um dispositivo digital Classe B, conforme o capítulo 15 das Regras da FCC. Estes limites são projetados
para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofreqüência e, se não
for instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que não ocorrerá
interferência em uma instalação particular. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, que pode ser determinado ligando e desligando
o equipamento, o usuário é encorajado a tentar corrigir a interferência através de uma das seguintes medidas:
114
Reorientar ou reposicionar a antena receptora.
Aumentar a distância entre o equipamento e o receptor.
Ligue o equipamento a uma tomada num circuito diferente daquele ao qual o receptor está conectado.
Consulte o revendedor ou um técnico experiente em rádio / TV para obter ajuda.
Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. A operação está sujeita às duas seguintes condições: (1) Este dispositivo não pode causar interferência
prejudicial e (2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar operação indesejada.
Aviso da FCC: Quaisquer alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário para operar
este equipamento.
NOTA IMPORTANTE:
FCC - Declaração de Exposição a Radiação:
Este equipamento é compatível com os limites de exposição à radiação estabelecidos pela FCC para um ambiente não controlado. Este equipamento deve ser instalado e operado
com o mínimo de 20 centímetros de distância entre o elemento radiante e o seu corpo.
Nós declaramos que o produto é limitado aos canais CH1 ~ CH11 por firmware específico controlado nos EUA.
Este transmissor não deve ser co-localizado ou operado em conjunto com nenhuma outra antena ou transmissor.
Anexo B – Declaração de Interferência
Declaração à Industria Canadá (IC):
Este dispositivo é compatível com Regimento RSS-210 da Industria Canadá. A operação está sujeita às duas das seguintes condições:
(1)
Este dispositivo não pode causar interferência prejudicial e
(2)
este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar
operação indesejada.
115
NOTA IMPORTANTE:
Declaração a exposição de Radiação:
Este equipamento é compatível com a exposição à radiação de acordo com os limites estabelecidos pelo IC para um ambiente não controlado. Este equipamento deve ser
instalado e operado com o mínimo de 20 centímetros de distância entre o elemento radiante e o seu corpo.
Este dispositivo foi projetado para operar com uma antena com um ganho máximo de 2 dBi. Antena com maior ganho é estritamente proibido por regulamentos da IC. A
impedância necessária para a antena é de 50 ohms.
116
