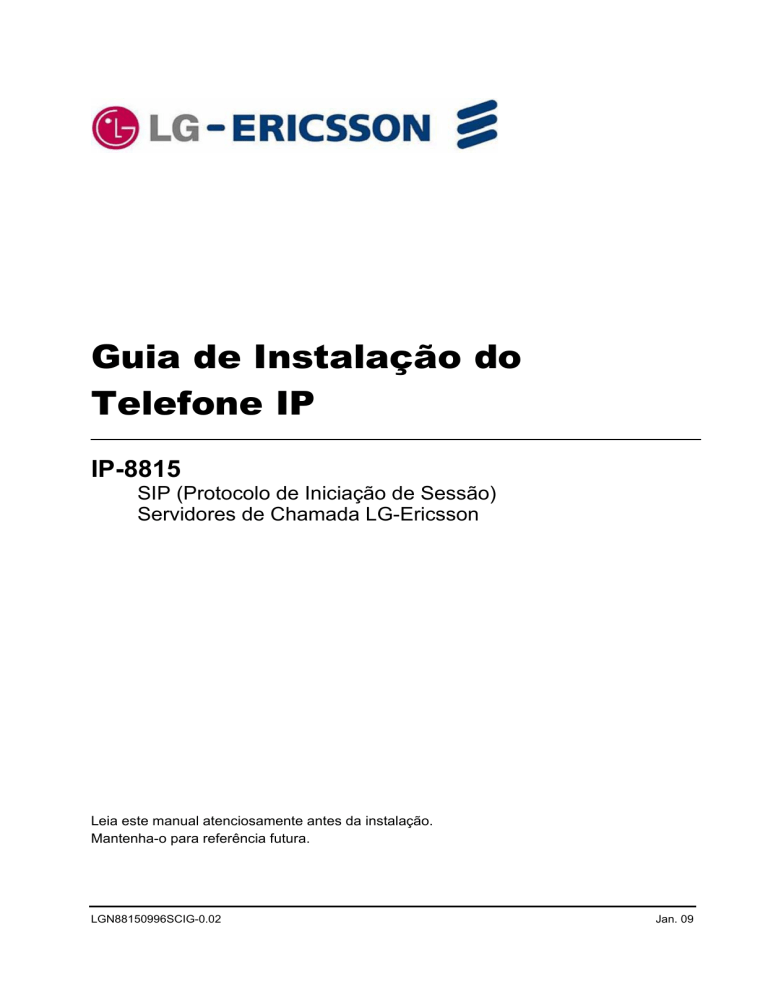

Guia de Instalação do Telefone IP

Guia de Instalação do
Telefone IP
IP-8815
SIP (Protocolo de Iniciação de Sessão)
Servidores de Chamada LG-Ericsson
Leia este manual atenciosamente antes da instalação.
Mantenha-o para referência futura.
LGN88150996SCIG-0.02
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Notificações de Segurança e Regulamentares
IP-8815
1. Emissões de radiofrequência
Declaração de Conformidade da FCC (Comissão Federal de Comunicação):
Este dispositivo obedece às regras da Parte 15. A operação está sujeita às seguintes condições;
1. Este dispositivo não pode causar interferência prejudicial, e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar
operação não desejada.
Este Equipamento foi testado e revelou estar em conformidade com os limites para um dispositivo digital de Classe B, de acordo
com a Parte 15 das regras da FCC. Esses limites destinam-se a fornecer proteção razoável contra interferência prejudicial em uma
instalação residencial. Este equipamento gera, utiliza e pode radiar energia de radiofrequência e, se não for instalado e utilizado de
acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. Contudo, não há garantias de que a
interferência não ocorrerá em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de radio
ou televisão, que possa ser determinada desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a
interferência tomando uma das seguintes medidas:
•
Reorientar ou deslocar a antena receptora.
•
Aumentar a separação entre o equipamento e o receptor.
•
Conectar o equipamento em uma tomada em um circuito diferente daquele em que o receptor esteja conectado
Se os problemas persistirem, consulte o fornecedor ou um técnico especialista em rádio/TV para obter ajuda.
Declaração de Conformidade Canadense:
Este aparelho digital de Classe B está de acordo com o ICES-003 canadense.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Este Aparelho está de acordo com os Limites da Classe B da Indústria do Canadá. A operação está sujeita às
seguintes duas condições;
1. Este dispositivo não deve causar interferência prejudicial, e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar
operação não desejada.
Declarações de Conformidade da União Européia:
A LG-Ericsson Co. Ltd. declara que o equipamento especificado neste documento, que carrega a marca “CE”, está
em conformidade com as Diretrizes de Equipamento de Terminal de Rádio e Telecomunicações da União Européia
(R&TTE 1999/5/EC) incluindo,
Diretriz de Compatibilidade Eletromagnética (89/336/EEC) e
Diretriz de Baixa Voltagem (73/23/EEC)
O produto cumpre com os requisitos essenciais dos padrões harmonizados exibidos acima.
2. Instruções de Segurança de Produto
Este produto cumpre e está de acordo com os seguintes Padrões Internacionais de Segurança de, conforme
aplicável:
Segurança de Equipamentos de Tecnologia da Informação, IEC 6095-1, incluindo:
Desvios nacionais relevantes conforme listados de acordo com o IEC para Equipamentos Elétricos (IECEE)
3. E-911 e uso do IP-8815 com Sistemas Telefônicos Multilinha
Observe que o uso e a operação deste telefone como parte de um sistema telefônico multilinha (MLTS) podem estar
sujeitos às leis estaduais e/ou federais E-911 MLTS, que exigem que o MLTS forneça um número de telefone, uma
extensão e um local físico no estado aplicável e/ou serviços de emergência local quando um cliente inicia uma
chamada de emergência. O MLTS pode não fornecer ao cliente uma informação de número de telefone, extensão ou
local físico para serviços de emergência quando o cliente liga para a emergência, e a conformidade com as leis
estaduais e/ou federais MLTS é de responsabilidade exclusiva do comprador deste telefone.
4. Privacidade:
O IP-8815 executa as tecnologias de segurança e criptografia, contudo, a privacidade das comunicações não pode
ser garantida ao utilizar este telefone.
Copyright© 2008 LG-Ericsson Co. Ltd. Todos os Direitos Reservados
Este material está sujeito aos direitos autorais pela LG-Ericsson Co Ltd. Qualquer reprodução, uso ou divulgação não autorizada
deste material, ou de qualquer parte dele, é estritamente proibida é representa uma violação das Leis de Direitos Autorais. A LGEricsson reserva o direito de fazer alterações nas especificações a qualquer momento, sem notificação. As informações fornecidas
pela LG Ericsson neste material são consideradas exatas e confiáveis, mas não são garantidas como sendo verdadeiras em todos
os casos.
A LG-Ericsson é uma marca registrada da LG-Ericsson Co. Ltd.
Todas as outras marcas e nomes de produtos são marcas ou marcas registradas de suas respectivas empresas.
IP-8815
Ericsson
Guia de Instalação
Cuidados e Precauções:
Antes de conectar ou utilizar seu novo telefone, reserve um momento para considerar a segurança e a confiabilidade.
Utilize o bom senso ao alocar, conectar e utilizar seu Telefone IP IP-8815.
• Coloque-o em uma superfície plana e seca. Mantenha o telefone longe das extremidades da superfície para
evitar a possibilidade de queda.
• Coloque os cabos de forma a evitar a possibilidade de danos. Por exemplo, não os coloque embaixo de
tapetes ou carpetes, pois o dano pode resultar da passagem das pessoas ou objetos pesados. Além disso,
não coloque os cabos entre a mesa e as paredes, onde eles podem ser comprimidos, danificando o
isolamento.
• Verifique os cabos regularmente e, se notar danos, desconecte seu telefone. Entre em contato com seu
representante legal para realizar a substituição.
• Se for derramado líquido no telefone, desconecte a unidade da energia e rede.
• Não utilize o telefone durante trovoadas. Relâmpagos apresentam um risco potencialmente letal de choque.
• Limpe o IP-8815 com um pano seco e macio; não utilize limpadores líquidos.
• Sempre tenha cuidado ao conectar à energia elétrica. Utilize apenas com uma tomada elétrica padrão
adequadamente aterrada.
O que há de novo neste lançamento?
Edição 0.02
2009, 01
segundo projeto
ii
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Sumário
1.
Apresentando o IP-8815.........................................................................................1
1.1 Visão Geral do Telefone IP IP-8815..................................................................................1
1.2 Botões Flexíveis ...............................................................................................................3
1.3 LCD (Monitor de Líquido Cristalino) e Menus...................................................................4
2.
Instalando o IP-8815 ...............................................................................................5
2.1
2.2
2.3
2.4
3.
Conectando o Telefone IP.................................................................................................5
Anexando o Suporte .........................................................................................................6
Montagem na parede........................................................................................................7
Provisionamento do IP-8815 ............................................................................................8
Utilizando o Menu de Configuração de Tela.......................................................10
3.1 Navegando no Menu de Configuração de Tela...............................................................12
3.2 Inserindo Valores com o Teclado e as Teclas programáveis ..........................................12
3.3 Bloquear/Desbloquear Configuração..............................................................................13
3.4 Configuração de Rede ....................................................................................................14
3.4.1 Modo de Rede .........................................................................................................15
3.4.2 Endereço IP .............................................................................................................15
3.4.3 Máscara de Subrede ...............................................................................................16
3.4.4 Portal Padrão...........................................................................................................16
3.4.5 Endereço DNS Primário ..........................................................................................17
3.4.6 Endereço DNS Secundário......................................................................................17
3.4.7 Endereço MAC ........................................................................................................18
3.4.8 Configurações de VLAN ..........................................................................................18
3.4.8.1
3.4.8.2
3.4.8.3
3.4.8.4
Prioridade VLAN (LAN)................................................................................................... 19
ID VLAN (LAN) ............................................................................................................... 19
Prioridade VLAN (PC)..................................................................................................... 20
ID VLAN (PC).................................................................................................................. 21
3.4.9 CDP .........................................................................................................................21
3.5 Configuração SIP............................................................................................................22
3.5.1 Configuração SIP, Parâmetros de Linha..................................................................22
3.5.1.1
3.5.1.2
3.5.1.3
3.5.1.4
3.5.1.5
3.5.1.6
3.5.1.7
3.5.1.8
3.5.1.9
3.5.1.10
3.5.2
Endereço do Servidor de Chamada ............................................................................... 22
Porta Proxy ..................................................................................................................... 23
Nome de Exibição........................................................................................................... 24
Nome .............................................................................................................................. 24
Nome do Usuário de Autenticação ................................................................................. 25
Senha de Autenticação................................................................................................... 25
Status de Registro .......................................................................................................... 26
Tipo de Linha .................................................................................................................. 26
Número de Diretório MADN............................................................................................ 28
Extensão para a Linha DSS ........................................................................................... 29
Configuração SIP, Parâmetros Gerais.....................................................................29
3.5.2.1
3.5.2.2
3.5.2.3
3.5.2.4
3.5.2.5
3.5.2.6
Endereço Proxy de Saída............................................................................................... 29
Porta Proxy de Saída...................................................................................................... 30
Endereço Proxy de Backup ............................................................................................ 30
Porta Proxy de Backup ................................................................................................... 31
Porta UDP Local ............................................................................................................. 31
Porta RTP de Início......................................................................................................... 32
iii
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
3.5.2.7
3.5.2.8
3.5.2.9
3.5.2.10
3.5.2.11
Registro de Proxy ........................................................................................................... 32
Validade de Registro....................................................................................................... 33
Endereço de VMS........................................................................................................... 33
Domínio........................................................................................................................... 34
Servidor STUN................................................................................................................ 34
3.6 Configurações do Telefone .............................................................................................35
3.6.1 Contraste de Tela.....................................................................................................35
3.6.2 Configuração de Toque............................................................................................36
3.6.2.1
3.6.2.2
3.6.2.3
3.6.3
3.6.4
3.6.5
3.6.6
Campainha Desligada .............................................................................................38
Fones em Modo Automático ....................................................................................38
Configuração do Botão Flexível...............................................................................39
Configuração de Hora..............................................................................................40
3.6.6.1
3.6.6.2
3.6.6.3
3.6.6.4
3.6.6.5
3.6.7
Tipo de Toque Padrão..................................................................................................... 36
Configuração de Toque de Linha.................................................................................... 36
Toque Atrasado............................................................................................................... 37
Endereço do Servidor SNTP .......................................................................................... 40
Fuso Horário ................................................................................................................... 41
Autoajuste de Horário de Verão ..................................................................................... 41
Formato de Hora............................................................................................................. 42
Formato de Data ............................................................................................................. 42
Atualização de Software ..........................................................................................43
3.6.7.1 Tipo de Provisionamento ................................................................................................ 43
3.6.7.2 Endereço do Servidor TFTP ........................................................................................... 44
3.6.7.3 Provisionamento HTTPS ................................................................................................ 44
3.6.7.3.1
URL de Provisionamento ..................................................................................... 44
3.6.7.3.2
Nome do Usuário ................................................................................................. 45
3.6.7.3.3
Senha ................................................................................................................... 46
3.6.7.3.4
Número de Opção do DHCP URL HTTPS........................................................... 46
3.6.7.3.5
Verificação do Certificado .................................................................................... 47
3.6.7.4 Bandeira de Download de Software ............................................................................... 48
3.6.7.5 Configurar a Bandeira de Download .............................................................................. 48
3.6.7.6 Opção do DHCP ............................................................................................................. 49
3.6.8 Bloquear Chamada Recebida..................................................................................50
3.6.9 Número Rápido........................................................................................................50
3.6.10 Toque do Teclado.....................................................................................................51
3.6.11 Idioma ......................................................................................................................51
3.7 Preferências de Chamada ..............................................................................................52
3.7.1 Não Perturbe ...........................................................................................................52
3.7.2 Chamada em Espera...............................................................................................52
3.7.3 Toque da Chamada em Espera ...............................................................................53
3.7.4 Chamar de Volta Chamada em Espera ...................................................................53
3.7.5 Toque de Mensagem em Espera.............................................................................54
3.7.6 Autoatendimento .....................................................................................................54
3.7.7 Bloqueio de Chamada Anônima ..............................................................................55
3.8 Agenda ...........................................................................................................................55
3.8.1 Agenda Interna ........................................................................................................55
3.8.1.1
3.8.1.2
3.8.1.3
3.8.1.4
Adicionando um Registro na Agenda ............................................................................. 55
Editando um Registro ..................................................................................................... 56
Excluindo um Registro da Agenda ................................................................................. 57
Excluindo Todos os Registros......................................................................................... 58
iv
Jan. 09
IP-8815
Ericsson
3.8.1.5
3.8.1.6
Guia de Instalação
Buscando na Agenda...................................................................................................... 58
Discando a partir da Agenda .......................................................................................... 59
3.8.2 Agenda Remota.......................................................................................................59
3.9 Padrão ............................................................................................................................60
3.10 Reinicialização ................................................................................................................60
4.
Utilizando o Web Manager para a Configuração................................................62
4.1 Login e Mapa do Site ......................................................................................................62
4.2 Configuração VoIP ..........................................................................................................65
4.3 Configuração LAN ..........................................................................................................68
4.4 Preferências de Chamada ..............................................................................................70
4.5 Prefixo Telefônico............................................................................................................72
4.5.1 Tabela de Roteamento.............................................................................................72
4.5.2 Digite a Tabela de Mapa ..........................................................................................74
4.6 Informações do Telefone.................................................................................................77
4.7 Configurações do Telefone .............................................................................................78
4.8 Agenda ...........................................................................................................................80
4.9 Botão Flexível .................................................................................................................83
4.10 Registro de Chamada .....................................................................................................84
4.11 Configuração de Hora da Rede ......................................................................................85
4.12 Configuração de Atualização ..........................................................................................87
4.13 Configuração de QoS (Qualidade de Serviço)...............................................................90
4.14 Carregar Padrão .............................................................................................................92
4.15 Reinicialização ................................................................................................................93
5.
5.
Solução de Problemas .........................................................................................93
Solução de Problemas .........................................................................................94
5.1 Informações ....................................................................................................................94
5.2 Guia de Solução de Problemas ......................................................................................95
Apêndice A. Configuração Padrão de Fábrica……...………………………………… AErro! Indicador não definido.
Apêndice B. Especificações e Números das Peças do IP8815 ...............................BErro! Indicador não definido.
Apêndice C. Mensagens de Tela de Download ............ C-Erro! Indicador não definido.
Apêndice D. Utilizando o Arquivo de Configuração .... D-Erro! Indicador não definido.
Apêndice E. Modo do Teclado ....................................... E-Erro! Indicador não definido.
Apêndice F. Rotina de Autoprovisionamento............... F-Erro! Indicador não definido.
Apêndice G. Tipos de Toque Definidos pelo Usuário e Fixos..................................GErro! Indicador não definido.
Apêndice H. Ícones do IP8815 ....................................... H-Erro! Indicador não definido.
v
Jan. 09
IP-8815
Ericsson
Guia de Instalação
1. Apresentando o IP-8815
1.1
Visão Geral do Telefone IP IP-8815
O Telefone IP IP-8815 LG Ericsson é um telefone IP (Protocolo de Internet) destinado a
oferecer suporte aos serviços de telefonia em uma rede gerenciada de IP. Baseado em um
Protocolo de Iniciação de Sessão (SIP) de padrão aberto, o IP-8815 interopera e troca
mensagens de sinalização com os servidores de chamadas SIP, proxies e portais para
estabelecer, manter e finalizar chamadas. Os pacotes de Protocolo de Transporte em Tempo
Real (RTP) transportam áudio entre os endpoints através da rede do provedor de serviço.
Os recursos disponíveis ao Telefone IP quando utilizado com servidores SIP são semelhantes
aos do telefone comercial convencional. Os recursos disponíveis para determinado telefone
dependem do servidor, bem como da configuração do Telefone IP e incluem:
Bloqueio de ligação anônima
Resposta automática
Bridged Line Appearance (BLA)
Transferência de Chamada
Ocupado
Sem resposta
Ocupado e Sem resposta
Imediato
Chamada em espera
Retorno de chamada em espera
Registros de chamada
Perdidas
Recebidas
Realizadas
Chamada em espera (estacionada)
Atendimento de Chamada
Direcionada
Grupo
Atendimento de chamada em espera
Recusa de chamada
Transferência de chamada
Espera de chamada
Tela de identificador de chamada
Click-to-call
Toques diferentes
Não perturbe (DND)
Sistema Digital de Satélite (DSS) / Campo Ocupado da Lâmpada (BLF) (Presença)
Discagem viva-voz
Hotline/Warm-Line (Linha Direta)
Retornar última chamada
Rediscar último número
Controle de contraste de tela LCD
MADN (Número Telefônico de Aparência Múltipla)
1
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Espera de mensagem com luz e som indicadores
Mudo
Aparência de linha múltipla (MLA)
Transferência de chamada em um botão
Agenda
Linha particular
Espera Particular
Viva-voz, bidirecional
Botões de discagem rápida
Discagem de número rápida
Chamada de um número a outro
Controle de volume (aparelho, fones, viva-voz e toque)
Conferência tripla, centralizada ou local
Para uma fácil utilização, o IP-8815 é equipado com botões fixos, flexíveis (programáveis), uma
tela LCD, teclas programáveis e teclado. A Figura 1.1-1 ilustra estes elementos do IP-8815.
LED de
Mensagem
Aparelho
Alto-falante
Microfone
Marcas de
botão
Figura 1.1-1 IP-8815
2
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Número
Função
1
Teclas Programáveis – As teclas programáveis são interativas, mudam a função com
base no status do Telefone IP. A função é exibida na parte inferior da tela. O IP-8815 tem
3 teclas programáveis
2
Botões flexíveis com LEDs Vermelho/Verde – Especifica como Linha ou recurso na
configuração do Telefone. As especificações padrão para os botões 1 e 2 são aparência de
Linha primária e secundária para a extensão.
3
Botão DND (Não perturbe) – Utilize para ativar o DND para que o telefone não toque.
4
Botão de Fones – Alterna o estado dos fones entre Ligado e Desligado. Quando o fone
está ativado, este botão LED está vermelho.
5
Botões de Controle de Volume – Utilize para ajustar o volume de Toque, dos Fones, do
Aparelho e do Viva-voz.
6
Botão de Configurações de Transferência – Utilize para transferir uma chamada ativa. O
botão “Configurações” acessa e sai do menu para exibir e alterar a configuração do
Telefone IP.
7
Botão Espera-Retorno – Utilize para efetuar ou retomar uma chamada em espera.
Retorna a navegação para o item anterior no menu LCD.
8
Botão Mudo – Alterna o microfone entre ligado e desligado, para que o áudio da parte
conectada esteja ligado ou desligado.
9
Botão Viva-voz – Alterna o viva-voz do IP-8815 entre Ligado e Desligado.Botões do
Teclado – Utilize para discar um número, selecione um item do menu, ou entre um valor.
10
Botões do Teclado – Utilize para discar um número, selecione um item do menu, ou entre
um valor.
1.2
Botões Flexíveis
Os 8 (oito) botões flexíveis acessam linhas e recursos com base na configuração do Telefone
IP. Os botões flexíveis determinado para o acesso de linha, que são chamados botões de linha,
representam uma linha telefônica ou um usuário SIP. A linha pode ser particular; as chamadas
a uma linha particular indicam todos os aspectos da linha, mas uma chamada ativa ou em
espera só é visível e acessível pelo ponto original.
Uma linha compartilhada, também conhecida como linha MADN (Número de Telefone de
Aparência Múltipla), pode aparecer em diversos telefones e todas as chamadas estão visíveis e
acessíveis por todos os pontos da linha.
Uma linha DSS/BLF (Seleção de Estação Direta/Campo Ocupado da Lâmpada) fornece
operação aprimorada, incorporando duas funções associadas com as necessidades de uma
posição de resposta:
o DSS – liga para a extensão associada.
o BLF (Presença) – os botões LED ou LCD para a linha exibir o status de linha
(desocupado, ocupado).
3
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Quando a Presença é ativada, as Linhas DSS são inscritas como uma linha de grupo de
Presença. Neste caso, o botão DSS/BLF indica o estado ocupado (LED Ligado) e desocupado
(LED Desligado) para a linha, bem como a chamada para a extensão associada.
Cada botão de linha utiliza LEDs para indicar o status, conforme exibido abaixo.
Linha em uso neste telefone
Laranja
Recebendo chamada
Laranja
Chamada em espera neste telefone Laranja
MADN em uso em outro telefone
Vermelho
MADN em espera em outro telefone Vermelho
Linha não registrada c/servidor
Vermelho / Laranja
DSS/BLF Linha em uso
Vermelho
LED Ligado
LED pisca em 60 ipm, flash rápido
LED pisca em 30 ipm, flash lento
LED Ligado
LED flash lento
LED pisca colorido,de vermelho para
laranja em 30 ipm
LED Ligado
* Quando a tela LCD exibe informações para uma linha, como quando uma chamada
recebida toca pela primeira vez, a cor do LED é laranja, caso contrário, a cor será verde.
Os botões flexíveis não determinados para o acesso de linha podem acessar recursos como a
Discagem Rápida, DND, Rediscagem e outros. Consulte a seção 3.6.5 de Configuração de
Botão Flexível para obter instruções sobre a definição de botões flexíveis.
1.3
LCD (Monitor de Líquido Cristalino) e Menus
O Telefone IP IP-8815 tem uma tela gráfica de LCD de 140 por 48 pontos, disposta para exibir
5 linhas de texto e é utilizada para exibir informações ao usuário. A linha de status da barra
superior exibe ícones, data e hora. Consulte o Apêndice H para obter uma descrição dos
ícones. A linha inferior exibe as opções associadas com as 3 (três) teclas programáveis
relacionadas ao contexto localizada abaixo da tela de LCD.
4
Jan. 09
IP-8815
Ericsson
Guia de Instalação
2. Instalando o IP-8815
2.1
Conectando o Telefone IP
A figura abaixo exibe as conexões de cabo para seu Telefone IP. As conexões LAN e de
computador de mesa utilizam os cabos padrão da Categoria 5 ligados aos conectores RJ-45. O
IP-8815 suporta PoE (Power over Ethernet) de acordo com o padrão IEEE-802.1af da Classe 2.
Ao ser conectado a uma porta LAN de aplicação PoE, o Telefone IP produz energia a partir da
porta. Se a porta LAN não suportar PoE, utilize o adaptador AC/DC, disponível separadamente,
para conexão elétrica. O aparelho se conecta à base com o fio enrolado padrão fornecido com
o aparelho telefônico. Utilize o gráfico abaixo para fazer as conexões ao Telefone IP.
Figura 2.1-1 Conexões do Telefone IP
1
LAN
2
PC
3
Energia
4
5
Fones
Aparelho
Gráfico de Instalação
Conecte a porta LAN do Telefone IP à tomada LAN com o cabo LAN
fornecido.
Conecte a porta PC do Telefone IP ao seu computador de mesa com um
cabo UTP-5 de terminação RJ-45.
Se a porta LAN suportar PoE, for compatível com o IEEE 802.3af, Classe
2, o adaptador AC/DC não é necessário. Se não suportar, conecte a porta
do Telefone à corrente direta do Adaptador de energia. Conecte o
Adaptador de corrente alternada a uma tomada AC.
Conecte a tomada RJ-11 do fone à tomada de fone do Telefone IP.
Conecte o fio enrolado do fone à base do Telefone IP e ao aparelho.
5
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Porta LAN
RJ-45 Definições de Pin
Porta PC
Pin 1 = TX+
Pin 2 = TXPin 3 = RX+
Pin 4 = opcional: 48V (ou terra)
Pin 5 = opcional: 48V (ou terra)
Pin 6 = RXPin 7 = opcional: GND (ou 48V)
Pin 8 = opcional: GND (ou 48V)
Pin 1 = RX+
Pin 2 = RXPin 3 = TX+
Pin 4 = Sem conexão
Pin 5 = Sem conexão
Pin 6 = TXPin 7 = Sem conexão
Pin 8 = Sem conexão
Figura 2.1-2 Terminações RJ-45z
2.2
Anexando o Suporte
O Telefone IP está programado para utilizar um suporte que defina o ângulo da superfície do
telefone. O suporte pode ser instalado em qualquer ângulo de aproximadamente 30o ou 55o
com base na orientação do suporte. O Suporte é anexado à base do Telefone IP, conforme
exibido na Figura 2.2-1.
Para anexar o Suporte,
Alinhe as placas no Suporte com os cortes na base do Telefone IP.
Empurre o suporte para cima até que ele faça um ruído, indicando que está
completamente acoplado.
6
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Ângulo de 55o
Ângulo de 30o
Figura 2.2-1 Instalando o Suporte
2.3
Montagem na parede
O Telefone IP IP-8815 incorpora a montagem na parede na base do aparelho de telefone.
Utilizando as instruções abaixo e a Figura 2.3-1, monte o LIP-8815 na parede.
•
•
•
•
•
Marque e perfure dois buracos de 7 mm para as buchas plásticas com uma separação
vertical de 10 cm.
Insira 2 (duas) buchas nos buracos, depois coloque e aperte os 2 (dois) parafusos,
deixando aproximadamente 2,5 mm expostos. Consulte a Figura 2.3-1.
Anexe todos os cabos ao Telefone IP, conforme descrito na seção 2.1.
Encaixe o Telefone IP nos parafusos e verifique se o telefone está seguro. Observe que
pode ser necessário remover o telefone e apertar ou afrouxar os parafusos para uma
montagem segura. Observe também que o Suporte não deve ser anexado ao Telefone IP
no momento da montagem na parede.
Remova o gancho do aparelho de telefone, conforme exibido na figura abaixo. Reverta o
gancho e reinstale o Telefone IP, para que o gancho encaixe no receptor do aparelho.
7
Jan. 09
IP-8815
Ericsson
•
Guia de Instalação
Complete todos os cabeamentos, conforme descrito na seção 2.1.
Parede
Figura 2.3-1 Instalação de Montagem do IP-8815
2.4
Provisionamento do IP-8815
O Telefone IP IP-8815 suporta a instalação ‘plug and play’, utilizando o processo de
Provisionamento automatizado descrito no Apêndice F. Após conectar-se à LAN, ao
computador e à energia, consulte a seção 2.1, o Telefone IP restaura as configurações da LAN,
incluindo endereço IP, máscara de subrede e endereço de portal padrão do servidor DHCP
(Dynamic Host Control Protocol) local. Além disso, o Telefone IP solicita informações de
endereço para o servidor de Provisionamento onde os arquivos de software e configuração são
mantidos. O Telefone IP faz o download da configuração e, se necessário, os arquivos de
software do servidor de Provisionamento. Ao finalizar, o Telefone IP automaticamente se
registra e se inscreve para os serviços de chamada SIP utilizando as informações dos arquivos
de configuração. Consulte o Apêndice D para obter mais detalhes
O Telefone IP IP-8815 incorpora meios para a configuração manual quando o processo
automatizado não está completamente disponível. No mínimo, o IP-8815 exige as informações
abaixo para funcionar adequadamente. Quando não estiver atribuído através do processo de
Provisionamento automatizado, é necessário inserir manualmente os parâmetros abaixo para o
funcionamento adequado.
- Parâmetros SIP da Linha 1, incluindo:
o Endereço IP do servidor de chamada SIP da Linha 1
o Nome da Linha 1 (identificação do usuário do SIP)
o Nome do Usuário de Autenticação da Linha 1
o Senha de Autenticação da Linha 1
8
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Além disso, utilizar o Endereço IP estático exige a entrada manual dos seguintes dados de
configuração de rede IP.
o Endereço IP do Telefone IP
o Endereço do portal padrão
o Máscara de subrede
Dois métodos estão disponíveis para a configuração manual: O Menu de Configuração LCD
permite configuração local utilizando o teclado e as teclas programáveis, consulte a Seção 3; o
segundo método utiliza o Web Manager do IP8800, que permite acessar a configuração do
Telefone IP utilizando um navegador da Web, consulte a Seção 4. A configuração manual
permite a determinação de todos os parâmetros necessários para conseguir o funcionamento
completo do Telefone IP. Contudo, a configuração manual pode consumir muito tempo e só
tem o objetivo de complementar o processo automatizado e personalizar as preferências do
usuário.
9
Jan. 09
IP-8815
Ericsson
Guia de Instalação
3. Utilizando o Menu de Configuração de Tela
Este capítulo fornece informações detalhadas para configurar o Telefone IP IP-8815 utilizando
o Menu de Configuração de Tela. A tela LCD exibe o menu de configuração e as funções das
teclas programáveis. As teclas programáveis e o teclado selecionam itens do menu e valores
de entrada. Uma sessão de configuração é iniciada ao pressionar o botão Configurações
(
)que acessa o Menu de Configuração de Tela exibido na Figure 3-1. Selecione o item
desejado do menu utilizando um dos métodos a seguir:
• Utilize o teclado para inserir o número do item do menu. Ele é o dígito exibido em frente
ao item; ou
• Navegue com as teclas programáveis [Próximo]-[Anterior] para destacar o item e
selecionar com a tecla programável [OK].
Menu de Configuração
1. Configuração de Rede
2. Configuração de SIP
3. Configurações do Telefone
4. Preferências de Chamada
5. Diretório
6. Defina para Padrão
7. Bloquear/Desbloquear Config.
8. Informações
9. Reinicialização
Figura 3-1 Menu Principal de Configuração de Tela
Quando o parâmetro desejado for alcançado, insira os dados com o teclado ou os valores
selecionados com as teclas programáveis, Consulte a Figura 3-2 para obter o menu completo.
As Seções 3.1 a 3.3 fornecem informações gerais sobre o uso do Menu de Tela. Os parágrafos
restantes desta seção fornecem informações descritivas e processuais para cada parâmetro do
menu. As informações são organizadas de modo a seguir a estrutura do menu, conforme
exibido na Figura 3-2.
10
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Menu
de Configuração
Configuration
Menu
Network
1.1.Modo
de Mode
Rede
Configuration
1.1.Network
Configuração
de Rede
IP AddressIP
2.2.Endereço
Subnet Mask
3.3.Máscara
de Subrede
Defaultpadrão
Gateway
4.4.Portal
Primary DNS
Address
5.5.Endereço
DNS
Primário
VLAN Priorityde(LAN)
1.1.Privacidade
VLAN (LAN)
SecondaryDNS
DNSSecundário
Address
6.6.Endereço
7.7.Endereço
MAC Address
VLAN
ID (LAN)
2.2.ID
de VLAN
(LAN)
8.8.Configurações
VLAN Settings de VLAN
9.9.CDP
CDP
VLAN
ID (PC)(PC)
4.4.ID
de VLAN
VLAN Priority
3.3.Prioridade
de (PC)
VLAN (PC)
Call Server
1.1.Endereço
do Address
Servidor de Chamada
SIP Configuration
2.2.Configuração
de SIP
Line Configuration
1.1.Configuração
de Linha
1. Line 1 Settings
1.Configurações
de Linha 1
ProxyProxy
Port
2.2.Porta
Outboundde
Proxy
Address
2.2.Endereço
Proxy
de Saída
2. Line 2 Settings
2.Configurações
de Linha 2
Display
3.3.Nome
deName
Exibição
Outbound
Proxyde
Port
3.3.Porta
de Proxy
Saída
4.4.Endereço
de Proxy
de Backup
Backup Proxy
Address
Backup
5.5.Porta
deProxy
ProxyPort
de Backup
.
.
.
n. Line n Settingsde Linha n
n .Configurações
Local UDP
UDP Port
6.6.Porta
Local
7. RTP RTP
Start Port
7.Porta
Inicial
Default
Type
1.1.Tipo
de Ring
Toque
Padrão
10.
VMS
10.Endereço
VMS Address
2.2.Configuração
de Linha 1
Line 1 Configuration
11.
11.Domínio
Domain
3.3.Configuração
de Linha 2
Line 2 Configuration
.
.
.
n .Configurações
de Linha n
n. Line n Configuration
LCD Contrast
1.1.Contraste
de Tela
2.2.Configuração
Ring Setting do Toque
Auth. Password
6.6.Senha
de Autorização
7. Reg. Status
7.Status
de Reg.
10.Extensão
Extensionpara
for DSS
10.
DSS
Appearsapenas
w/ DSScom
Linelinha
onlyDSS
aparece
Ring
1. 1.
Tipo
deType
Toque
Delayed Ringdetimer
2. 2.
Temporizador
Toque Atrasado
1.1.Endereço
do Servidor
SNTP Server
AddressSNTP
Ringer Off Desligada
3.3.Campainha
2.2.Fuso
TimeHorário
Zone
4.4.Fones
em Modo
Automático
Headset
Auto Mode
3.3.Auto
do Horário de Verão
DSTAjuste
Auto Adjustment
5.5.Botão
Flexível
Flexible
Button
6.6.Configuração
de Hora
Time Configuration
4.4.Formato
da Hora
Time Format
5.5.Formato
da Data
Date Format
S/W Update de Software
7.7.Atualização
Type
1.1.Provisioning
Tipo de Provisionamento
8.8.Bloqueio
de Chamada
Lock Outgoing
Call Recebida
9.Número
Rápido
9. Speed Number
10.
do Teclado
10.Toque
Key Tone
12.
12.Idioma
Language
Call Preferences
4.4.Preferências
de Chamada
5.5.Nome
Usuário de Autorização
Auth.do
Username
8.8.Tipo
Linede
Type
Linha
9.DN
9. DN
8.8.Registro
de Proxy
Proxy Registration
9.Validade
Registro
9. Register de
Expires
12.Servidor
Stun Server
12.
Stun
33.
. Configurações
do Telefone
Phone Settings
4.4.
Nome
Name
2.2.TFTP
Endereço
de Servidor
Server
Address TFTP
1.1.Fornecer
URLURL
Provisioning
Provisioning
3.3.HTTPS
Provisionamento
HTTPS
2.2.Nome
do Usuário
Username
4.4.Bandeira
de Download
S/W Download
Flag de Soft.
3.3.Senha
Password
5.5.Bandeira
de Download
Config Download
Flagde Conf.
4.4.Número
Opção
de DHCP
DHCP de
Option
Number
DHCP Option
6.6.Opção
de DHCP
5.5.Verificar
CheckingCertificados
Certificates
Do Not
Disturb
1.1.Não
Perturbe
1.1.Verificar
Check Verified
Certificado
Cert.
Call Waiting
2.2.Chamada
em Espera
2.2.
Verificar
Servidor
CheckNome
ServerdoName
Call Waiting
Tone em Espera
3.3.Toque
de Chamada
3.3.Verificar
Check Expiration
Validade
4.4.
Chamar
de Volta
Chamada em Espera
Call Hold
Ringback
Msg Waiting
Tone em Espera
5.5.Toque
de Mensagem
AutoAtendimento
Answer
6.6.Auto
7.Bloqueio
de Chamada
7. Anonymous
Call Block Anônima
1. Agenda
Phone Book
1.
5. Diretório
5. Directory
2.Remote
Book
2. AgendaPhone
Remota
6. Definir
para
Padrão
6. Set to
Default
7. Bloquear/Desbloquear
7. Lock/Unlock Config Config.
Appearscom
w/Phone
Book
URL assigned
(Aparece
URL da
Agenda
determinada)
Missed CallPerdida
1.1.Chamada
2.Registro
Call Log de Chamada
2.
Incoming Recebida
Call
2.2.Chamada
8.8.Informações
Information
Outgoing Call
3.3.Chamada
Realizada
9.9.Reinicialização
Reboot
Figura 3-2 Menu de Configuração de Tela
11
Jan. 09
IP-8815
Ericsson
3.1
Guia de Instalação
Navegando no Menu de Configuração de Tela
O Telefone IP deve estar desocupado para acessar o menu de configuração e pode estar
protegido por senha (Bloqueado). Se estiver bloqueado, os parâmetros de configuração
avançados poderão ser vistos, mas não será possível inserir dados. Consulte a Seção 3.3.
Para acessar o menu de configuração:
• Pressione o botão Configurações (
).
Para selecionar um item:
• Selecione o dígito associado ao item do menu ou
• Utilize as teclas programáveis [Próximo]-[Anterior] para mover o cursor ao item, depois
pressione a tecla programável [OK].
A linha inferior da tela exibe 3 (três) funções de teclas programáveis por vez. As funções de
teclas programáveis adicionais estão disponíveis quando a tecla programável [Mais] aparece.
• Utilize a tecla programável [Mais] para visualizar as teclas programáveis adicionais.
Para voltar a uma seção anterior no menu:
.
• Pressione o botão Voltar,
Para sair do menu de configuração:
• Pressione o botão Configurações (
3.2
).
Inserindo Valores com o Teclado e as Teclas programáveis
Utilize o teclado para inserir números, letras, caracteres especiais e ponto final. A tecla
programável [Modo] exibe para indicar que um parâmetro pode aceitar uma entrada
alfanumérica. Selecionar a tecla programável [Modo] alterna o modo do teclado. O teclado é
exibido na parte direita da tela LCD acima das teclas programáveis como
para numérico,
para caracteres maiúsculos e
para caracteres minúsculos. O Apêndice E. define a
relação entre os dígitos e os caracteres do teclado.
Para inserir caracteres com o teclado, utilize o dígito com o caractere desejado. Pressione o
mesmo dígito repetidamente até que o caractere desejado apareça na tela. Após inserir um
caractere, pause, para permitir que o cursor se mova para a próxima posição de caracteres.
Outras entradas especiais incluem:
- Para inserir um ponto final ou pontuação (por exemplo, para inserir um endereço IP),
pressione asterisco, », no teclado.
Para excluir uma letra na frente do cursor, pressione a tecla programável de retorno, [Å],
- Para limpar toda uma cadeia de caracteres, pressione a tecla programável [Limpar].
Antes de salvar uma entrada, você deve descartar as alterações, pressionando o botão Voltar,
, para mover para o menu anterior, ou pressione o botão Configurações (
) para sair do
menu Configurações.
12
Jan. 09
IP-8815
Ericsson
3.3
Guia de Instalação
Bloquear/Desbloquear Configuração
O Menu de Configuração de Tela pode ser protegido para segurança, utilizando uma senha de
quatro a oito dígitos. Com uma senha definida, ao sair do Menu de Tela, automaticamente o
menu é bloqueado. Os dados de configuração são exibidos enquanto o menu está bloqueado,
no entanto, o menu deve estar desbloqueado, utilizando-se a senha, para alterar os parâmetros
avançados. Os parâmetros no item “Configurações do Telefone” relacionado abaixo não estão
sujeitos ao recurso de bloqueio, permitindo que o usuário os acessem sem a necessidade de
inserir uma senha.
- Contraste de Tela
- Tipo de Toque
- Campainha Desligada
- Fones em Modo Automático
- Configurações de Botão Flexível
- Configuração de Hora
- Bloqueio de Chamada Recebida
- Discagem rápida de número
- Toque do Teclado
- Idioma
Com o menu bloqueado, o ícone de cadeado aparece na linha superior da tela LCD, conforme
exibido abaixo.
Jan 23
Inserir Senha
Å
Alterar
08:30
Jan 23
Inserir Senha
Å
OK
Tela Bloqueada
Alterar
08:30
OK
Tela Desbloqueada
Para definir uma senha:
).
• Pressione o botão Configurações (
Jan 23
08:30
•
Pressione o dígito
, ou mova o cursor para
Inserir Senha
7.Bloquear/Desbloquear Config. utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla
Alterar
OK
Å
programável [OK]. Se uma senha tiver sido previamente
estabelecida, a senha anterior deve ser inserida, então pressione a tecla programável
[Alterar].
Jan 23
08:30
• Insira sua nova senha utilizando o teclado e pressione a
Inserir Senha
******
tecla programável [OK]. Uma senha é composta de 4
(quatro) a 8 (oito) dígitos.
Alterar
OK
Å
13
Jan. 09
IP-8815
Ericsson
•
•
Guia de Instalação
Para confirmar sua senha, insira a nova senha
Jan 23
08:30
novamente e pressione a tecla programável [OK] para
Inserir Senha Novamente
******
salvar sua entrada.
Mova para outro parâmetro com o botão Voltar,
, e
Alterar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração, o que bloqueará automaticamente o menu de
tela se uma senha tiver sido definida.
A tecla programável [Nenhuma] remove a senha.
Uma senha consiste de 4 (quatro) a 8 (oito) dígitos.
Definir uma nova senha automaticamente desbloqueia o Menu de Configuração de
Tela.
Para desbloquear o Menu de Tela:
• Pressione o botão Configurações (
).
, ou mova o cursor para 7.Bloquear/Desbloquear Config.
• Pressione o dígito
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
• Insira a senha (de 4 a 8 dígitos) e pressione a tecla
Jan 23
08:30
programável [OK], a mensagem Desbloquear aparece por
Inserir Senha
aproximadamente 2 segundos e o Menu de Tela é
desbloqueado.
Alterar
OK
Å
•
Mova para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Jan 23
08:30
A Config. está bloqueada
Com uma senha determinada, ao sair do Menu de Configuração de Tela o menu é
automaticamente bloqueado.Ao inserir uma senha inválida, uma mensagem de erro
aparecerá, seguida pela tela “Inserir Senha”
3.4
Configuração de Rede
Sujeitos à Configuração de Rede estão o modo de Rede (DHCP ou estática), diversos
endereços IP, DNS (Domain Name Service), e outros parâmetros de LAN. Além disso, o
endereço MAC (Media Access Control) do Telefone IP pode ser visualizado.
Alterar os parâmetros de rede exige a reinicialização do Telefone IP; ao sair do Menu
de Configuração de Tela, você receberá uma notificação de reinicialização. O Telefone
IP deve reinicializar para utilizar os novos valores inseridos.
14
Jan. 09
IP-8815
Ericsson
3.4.1
Guia de Instalação
Modo de Rede
O Telefone IP é capaz de obter todos os dados de sua configuração IP a partir de um servidor
DHCP. Quando um servidor DHCP não está disponível, o endereço estático é utilizado para o
Modo de Rede. Selecionar o endereço estático exige a entrada manual de outros parâmetros
de rede IP, incluindo:
- Endereço IP do telefone
- Portal Padrão do endereço IP
- Máscara de subrede
- Endereço DNS
Para definir o Modo de Rede:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de bloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Modo de Rede utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione o Modo de Rede utilizando as teclas
Jan 23
08:30
programáveis [Próximo]-[Anterior] e pressione a tecla
Modo de Rede
*Estático
programável [OK] para salvar sua seleção.
, e
• Vá para outro parâmetro com o botão Voltar,
Anterior Próximo
OK
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Um asterisco, », é exibido em frente à seleção atual.
Alterar o Modo de Rede exige uma reinicialização do Telefone IP; quando você sair do
Menu de Configuração de Tela, você receberá uma notificação de reinicialização. O
Telefone IP deve ser reinicializado para utilizar os novos valores inseridos.
3.4.2
Endereço IP
Selecionar o endereço estático para o modo de Rede exige a inserção manual de um endereço
IP. O Telefone IP exige um endereço IP válido disponível para o funcionamento adequado.
Para definir o Endereço IP:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 2.Endereço IP utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla
Jan 23
08:30
programável [OK].
Endereço IP
192.168.0.200
• Insira o Endereço IP utilizando o teclado e pressione a
tecla programável [OK] para salvar sua entrada.
Limpar
OK
Å
•
Vá para outro parâmetro com o botão Voltar,
15
, e
Jan. 09
IP-8815
Ericsson
Guia de Instalação
continue a sessão ou pressione o botão Configurações (
configuração.
) para sair da sessão de
O Endereço IP pode ser alterado apenas no modo estático e não se o modo DHCP
estiver ativo. No modo DHCP, o Telefone IP restaura um endereço IP do servidor
DHCP. Alterar o Endereço IP exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deve ser
reinicializado para utilizar os novos valores inseridos.
3.4.3
Máscara de Subrede
Selecionar o endereço estático para o modo de Rede exige a inserção manual de uma máscara
de subrede. O Telefone IP exige uma subrede válida para o funcionamento adequado.
Para inserir a Máscara de Subrede:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 3.Máscara de Subrede utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira a Máscara de Subrede utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
Máscara de Subrede
255.255.255.0
configuração.
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
A Máscara de Subrede pode ser alterada apenas no modo estático e não se o modo
DHCP estiver ativo. No modo DHCP, o Telefone IP restaura uma máscara de subrede
do servidor DHCP.
Alterar a Máscara de Subrede exige uma reinicialização do Telefone IP; ao sair do
menu, receberá uma notificação de reinicialização. O Telefone IP deverá reinicializar
para utilizar os novos valores inseridos.
3.4.4
Portal Padrão
Selecionar o endereço estático para o modo de Rede exige uma inserção manual de um
endereço estático de portal. O Telefone IP exige um portal padrão válido para o funcionamento
adequado.
Para determinar o Endereço de Portal Padrão:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 1.Configuração de Rede utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
16
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 4.Portal Padrão utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o endereço IP de Portal Padrão utilizando o teclado
Jan 23
08:30
e pressione a tecla programável [OK] para salvar sua
Portal Padrão
192.168.0.1
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Å
Limpar
OK
O endereço do Portal Padrão pode ser alterado apenas em modo estático, e não se o
modo DHCP estiver ativo. No modo DHCP, o Telefone IP restaura um endereço de
portal padrão do servidor DHCP.
Alterar o endereço do Portal Padrão exige uma reinicialização do Telefone IP; ao sair
do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.4.5
Endereço DNS Primário
Utilizar um FQDN (Fully Qualified Domain Name – Nome de Domínio Completamente
Qualificado) para qualquer um dos servidores na configuração do Telefone IP Configuração
exige a inserção de um endereço IP DNS primário. O Telefone IP entra em contato com o
servidor DNS primário para determinar o FQDN para um endereço IP.
Para determinar o Endereço DNS Primário:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 5.Endereço DNS Primário utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o Endereço DNS Primário utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
Inserir DNS Primário
0.0.0.0
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar o Endereço DNS Primário exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.4.6
Endereço DNS Secundário
Com um FQDN determinado como um dos servidores na configuração do Telefone IP, o
Telefone IP entra em contato com o servidor DNS primário para determinar o FQDN a um
endereço IP. Se o primário não responder, o Telefone IP entra em contato com um DNS
17
Jan. 09
IP-8815
Ericsson
Guia de Instalação
secundário para a determinação do FQDN. Isto é opcional, mas se recomenda sua
configuração.
Para determinar o Endereço DNS Secundário:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito , ou mova o cursor para 6.Endereço DNS Secundário utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a
Jan 23
08:30
tecla programável [OK].
Inserir DNS Secundário
0.0.0.0
• Insira o Endereço DNS Secundário utilizando o teclado e
pressione a tecla programável [OK] para salvar sua
Limpar
OK
Å
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e continue a sessão ou pressione o
botão Configurações (
) para sair da sessão de configuração.
Alterar o Endereço DNS Secundário exige uma reinicialização do Telefone IP; ao sair
do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.4.7
Endereço MAC
As especificações do IEEE exigem que os fabricantes de equipamentos de dados armazenem
um endereço MAC exclusivo de 6-bites ou Ethernet na memória permanente de cada
dispositivo de rede.
Para visualizar o Endereço MAC:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Endereço MAC utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Visualize o Endereço MAC do Telefone IP.
Jan 23
08:30
Endereço MAC
, e
• Vá para outro parâmetro com o botão Voltar,
00:40:5A:00:00:00
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
3.4.8
Configurações de VLAN
As configurações de VLAN definem a prioridade do sistema Ethernet e a identificação de VLAN
de acordo com os padrões do IEEE 802.1p/Q. Os caracteres VLAN separados são
determinados para a porta PC do Telefone IP e a porta LAN (voz). Com um Id VLAN
determinado, apenas os sistemas com o Id determinado serão aceitos, e todos os sistemas de
SIP e de voz enviados pelo IP-8815 incluem Theo Id VLAN determinado à porta LAN.
18
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Para o funcionamento adequado, outros elementos de rede (comutadores LAN e portal
padrão) devem suportar e ser configurados com os parâmetros VLAN adequados.
As configurações VLAN são substituídas se o CDP estiver habilitado.
Alterar os parâmetros de VLAN exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.4.8.1 Prioridade VLAN (LAN)
A Prioridade VLAN (LAN) estabelece a prioridade para sistemas Ethernet a partir da porta de
voz do IP-8815, incluindo sinalização e pacotes de voz. Configurar o ID VLAN para 0 (zero)
desabilita o sistema VLAN e o Telefone IP utiliza apenas sistemas Ethernet padrão.
Para definir a Prioridade VLAN para a porta LAN (voz):
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 8.Configurações de VLAN utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Prioridade VLAN (LAN) utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira a Prioridade VLAN para a porta LAN utilizando o
Jan 23
08:30
teclado e pressione a tecla programável [OK] para salvar
Prioridade VLAN (LAN)
[0-7]
sua entrada.
0
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar a Prioridade VLAN exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
O valor recomendado para a porta (LAN) de Prioridade VLAN é 5.
Para desabilitar as VLANs, defina o ID VLAN como 0 (zero).
3.4.8.2 ID VLAN (LAN)
O ID VLAN (LAN) determina a identificação para os sistemas Ethernet para a porta de voz do
Telefone IP, incluindo cargas pagas de voz e sinalização. Configurar o ID VLAN para 0 (zero)
desabilita o sistema VLAN e o Telefone IP utiliza apenas sistemas Ethernet padrão.
Para determinar o ID VLAN para a porta LAN (voz):
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 1.Configuração de Rede utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
19
Jan. 09
IP-8815
Ericsson
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 8.Configurações de VLAN utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 2.ID VLAN (LAN) utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira a ID VLAN para a porta LAN utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
ID VLAN (LAN)[0-4094]
0
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar a ID VLAN exige uma reinicialização do Telefone IP; ao sair do menu, você
receberá uma notificação de reinicialização. O Telefone IP deverá ser reinicializado
para utilizar os novos valores inseridos.
Para desabilitar VLANs, defina o ID VLAN ID como 0 (zero).
3.4.8.3 Prioridade VLAN (PC)
A Prioridade VLAN (PC) estabelece a prioridade para sistemas Ethernet para a porta PC do
Telefone IP. Configurar o ID VLAN como 0 (zero) desabilita o sistema VLAN e o Telefone IP
utiliza apenas sistemas Ethernet padrão.
Para definir a Prioridade VLAN para a porta PC:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 1.Configuração de Rede utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 8.Configurações de VLAN utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 3.Prioridade VLAN (PC) utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira a Prioridade VLAN para a porta PC utilizando o
Jan 23
08:30
teclado e pressione a tecla programável [OK] para salvar
Prioridade VLAN(PC)[0-7]
0
sua entrada.
, e
• Vá para outro parâmetro com o botão Voltar,
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar a Prioridade VLAN para a porta PC exige uma reinicialização do Telefone IP; ao
sair do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá
ser reinicializado para utilizar os novos valores inseridos.
Para desabilitar VLANs, defina o ID VLAN como 0 (zero).
O valor recomendado para a Prioridade VLAN para a porta PC é 3.
20
Jan. 09
IP-8815
Ericsson
Guia de Instalação
3.4.8.4 ID VLAN (PC)
O ID VLAN (PC) define a identificação para os sistemas Ethernet para a porta PC do Telefone
IP. Configurar o ID VLAN para 0 (zero) desabilita o sistema VLAN e o Telefone IP utiliza
apenas os sistemas Ethernet padrão.
Para definir a porta (PC) do ID VLAN:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Rede utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 8.Configurações de VLAN utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o botão
, ou mova o cursor para 4.ID VLAN (PC) utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Insira a porta (PC) do ID VLAN utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
ID VLAN(PC)[0-4094]
0
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar a porta (PC) do ID VLAN exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Para desabilitar VLANs, defina o ID VLAN como 0 (zero)
3.4.9
CDP
Os Telefones IPs podem ser definidos para utilizar o Cisco® Discovery Protocol para
determinar se as VLANs devem ser utilizadas e o Id VLAN associado. A seleção do CDP é
exibido apenas se a ‘Função_cdp’ estiver habilitada no arquivo de configuração, consulte o
Apêndice D. Por padrão, o parâmetro CDP é habilitado.
Para definir o status do CDP:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 1.Configuração de Rede utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 9.CDP utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione a tecla programável desejada ([Sim] ou [Não])
Jan 23
08:30
para habilitar ou desabilitar o CDP.
Habilitar CDP
O valor atual é ‘Sim’
, e
• Vá para outro parâmetro com o botão Voltar,
continue a sessão ou pressione o botão Configurações
Sim
Não
(
) para sair da sessão de configuração.
21
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Alterar o status do CDP exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Quando o CDP é habilitado, as configurações de VLAN são substituídas.
3.5
Configuração SIP
A seleção da Configuração SIP estabelece parâmetros para cada aspecto de linha, Id de
Usuário SIP, permitindo que o Telefone IP registre e, se necessário, subscreva a linha que
aparece com o servidor de chamada apropriado. Além disso, as características gerais de Voz
sobe IP (VoIP) são determinadas, o que influencia as características associadas com todas as
linhas.
As linhas são definidas aos botões flexíveis do Telefone IP em ordem consecutiva a partir do
primeiro botão. Para cada linha, os parâmetros a seguir estão disponíveis:
- Endereço IP do servidor de chamada
- Id e senha de autorização
- Tipo de linha
- Atributos especiais de linha
Por padrão, o número máximo de linhas é dois. Quando o Telefone IP exige mais do que 2
(duas) linhas, utilize o Web Manager ou o arquivo de configuração para alterar o número de
linhas e parâmetros de linha.
Para o funcionamento adequado, defina o botão da primeira linha como um aspecto da
linha do usuário. Para recursos em que o Telefone IP utiliza o acesso de linha com um
botão, como a Discagem Rápida, o Telefone IP utiliza o botão da primeira linha.
3.5.1
Configuração SIP, Parâmetros de Linha
Definir os parâmetros nesta seção para cada aspecto de linha SIP.
3.5.1.1 Endereço do Servidor de Chamada
O Endereço do Servidor de Chamada do endereço IP ou FQDN do servidor de chamada host
do Telefone IP. Pode-se definir diferentes servidores de chamada para cada linha.
Para definir o Endereço do Servidor de Chamada:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
22
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 1.Endereço do Servidor de Chamada
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
Jan 23
08:30
Insira o Endereço do Servidor de Chamada ou FQDN
Servidor de Chamada 1
Endereço
utilizando o teclado e pressione a tecla programável [OK]
100.0.0.1
para salvar sua entrada.
Modo
OK
Å
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações (
) para sair da sessão de
configuração.
Alterar o Endereço do Servidor de Chamada exige uma reinicialização do Telefone IP;
ao sair do menu, você receberá uma notificação de reinicialização. O Telefone IP
deverá ser reinicializado para utilizar os novos valores inseridos.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.1.2 Porta Proxy
A Porta Proxy define o número da porta UDP utilizado para o transporte de sinalização SIP. Na
prática usual, é utilizando o número de porta ‘5060’.
Para alterar o número da Porta Proxy:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Linha utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o dígito
, ou mova o cursor para 2.Porta Proxy utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número da Porta Proxy utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
Porta Proxy
5060
entrada.
, e
• Vá para outro parâmetro com o botão Voltar,
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar a Porta Proxy exige uma reinicialização do Telefone IP; ao sair do menu, você
receberá uma notificação de reinicialização. O Telefone IP deverá ser reinicializado
para utilizar os novos valores inseridos.
23
Jan. 09
IP-8815
Ericsson
Guia de Instalação
3.5.1.3 Nome de Exibição
Quando definido, o Nome de Exibição é utilizando no cabeçalho do SIP como o nome de
identificação de quem chama.
Para inserir o Nome de Exibição:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Linha utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o dígito
, ou mova o cursor para 3.Nome de Exibição utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o Nome de Exibição utilizando o teclado e pressione
Jan 23
08:30
a tecla programável [OK] para salvar sua entrada.
Inserir Nome de Exibição
Rich
• Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.1.4 Nome
O Nome é utilizando no cabeçalho do SIP como a identificação do usuário SIP ou conta
definida no servidor de chamada. É necessário um Nome para o funcionamento adequado, e
ele deve corresponder ao ID do usuário ou conta definida no servidor de chamada.
Para inserir o Nome:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
, ou mova o cursor para 4.Nome utilizando as teclas programáveis
• Pressione o dígito
[Próximo]-[Anterior] e pressione a tecla programável [OK].
24
Jan. 09
IP-8815
Ericsson
•
•
Guia de Instalação
Insira o Nome utilizando o teclado e pressione a tecla
programável [OK] para salvar sua entrada.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Jan 23
Inserir Nome
Richard
Å
Modo
08:30
OK
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.1.5 Nome do Usuário de Autenticação
A autenticação do aspecto da linha com o servidor de chamada SIP utiliza o Nome do Usuário
de Autenticação.
Para definir o Nome do Usuário de Autenticação:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Configuração de Linha utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o dígito
, ou mova o cursor para 5.Nome do Usuário de Aut. utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o Nome do Usuário de Autenticação utilizando o
Jan 23
08:30
teclado e pressione a tecla programável [OK] para salvar
Inserir Nome de Usuário Aut.
5551234
sua entrada.
, e
• Vá para outro parâmetro com o botão Voltar,
Modo
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
Não defina um Nome ou uma Senha de Autorização quando o tipo de linha for
DSS/BLF.
3.5.1.6 Senha de Autenticação
A autenticação do aspecto da linha com o servidor de chamada SIP utilize a Senha de
Autenticação juntamente com o nome do usuário.
Para definir a Senha de Autenticação:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
25
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 1.Configuração de Linha utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
Pressione o botão
, ou mova o cursor para 6.Senha de Aut. utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira a Senha de Autenticação utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
Inserir Senha de Aut.
******
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
Modo
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
Não defina um Nome ou Senha de Autorização quando o tipo de linha for DSS/BLF.
3.5.1.7 Status de Registro
O status do registro de linha com o servidor de chamada SIP pode ser visualizado. O status é
exibido como OK, NOK (Não OK) ou indefinido. O ultimo é exibido quando nenhum servidor de
chamada for definido.
Para visualizar o status de Registro para uma linha:
• Pressione o botão Configurações (
).
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o botão
, ou mova o cursor para 7.Status
Jan 23
08:30
de Reg. utilizando as teclas programáveis [Próximo]7.Status de Reg; OK
8.Tipo de Linha
[Anterior], visualize o Status de Registro.
, e
• Vá para outro parâmetro com o botão Voltar,
Anterior Próximo
OK
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
3.5.1.8 Tipo de Linha
Cada botão de linha representa um id de usuário SIP ou conta no servidor de chamada. Uma
linha deve ter uma definição de Tipo de Linha. Os dois tipos de linha disponíveis são particular
26
Jan. 09
IP-8815
Ericsson
Guia de Instalação
e compartilhada – também conhecido como MADN (Multiple Appearance Directory Number) e
DSS/BLF (Direct Station Selection/Busy Lamp Field).
Uma linha privada geralmente aparece nos botões de linha do telefone, mas podem aparecer
em diversos telefones como um Multiple Linha Appearance (MLA). Enquanto que as chamadas
recebidas em uma linha particular tocam em todos os telefones com um aspecto, uma
chamada para linha particular em espera ou ativa só está acessível ao telefone associado.
Além disso, o status de uma chamada de linha particular ativa ou em espera é exibido apenas
no telefone associado. Apenas o usuário ativo pode transferir ou fazer chamadas de
conferência em uma linha particular.
Uma linha MADN aparece nos botões de linha de um ou mais telefones. Todos os telefones
com uma aparência podem acessar as chamadas recebidas e em espera na linha MADN e
receber informações de status para a chamada. Para o funcionamento adequado, defina a linha
como MADN no servidor de chamada, e compartilhada no Telefone IP.
Um botão de linha DSS/BLF fornece funcionalidades operacionais adicionais frequentemente
exigidas para uma posição de resposta de Secretária ou Atendente. Elas incluem:
• DSS - chamada rápida e transferências para as extensões
• BLF (Presença) – indicação visual do status da extensão, quando a extensão associada
está ocupada, o LED fica vermelho.
Para o funcionamento adequado de DSS/BLF, a Extensão DSS deve estar definida, Seção
3.5.1.10, e a Presença deve ser habilitada no Web Manager, Seção 4.2 ou arquivo de Config.,
Apêndice D.
Cada botão de linha utiliza LEDs para indicar o status da linha, conforme exibido abaixo:
Linha em uso neste telefone
Cham. recebida na linha particular
Chamada em espera neste telefone
MADN em uso em outro telefone
Chamada recebida em MADN
Chamada MADN em espera
em outro telefone
Linha DSS/BLF em uso
Linha não registrada no servidor
Laranja
Laranja
Laranja
Vermelho
Vermelho
Vermelho
LED Ligado
LED pisca a 60 ipm, rápido
LED pisca a 30 ipm, lento
LED Ligado
LED pisca rápido
LED pisca lento
VERMELHO
Verm./ Laranja
LED Ligado
LED pisca de vermelho para laranja a 30 ipm
* Quando a tela exibe informações para uma linha, como quando uma chamada recebida
toca pela primeira vez, a cor LED é laranja. Caso contrário, ela será verde.
Para definir o Tipo de Linha:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
27
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 8.Tipo de Linha utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Selecione o tipo para a linha utilizando as teclas
Jan 23
08:30
Tipo de Linha
programáveis [Próximo]-[Anterior] e pressione a tecla
*Particular
programável [OK] para salvar sua entrada.
Compartilhada
Anterior Próximo
OK
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar o Tipo de Linha exige uma reinicialização do Telefone IP; ao sair do menu, você
receberá uma notificação de reinicialização. O Telefone IP deverá ser reinicializado
para utilizar os novos valores inseridos.
Um asterisco, », é exibido em frente à seleção atual.
3.5.1.9 Número de Diretório MADN
Uma linha compartilhada exige a entrada do DN (Número de Diretório) associado. Observe que
a definição de um DN é apenas para o tipo de linha compartilhado.
Para definir o DN para uma linha compartilhada,
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o dígito
, ou mova o cursor para 9.DN utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável
[OK].
Jan 23
08:30
Inserir DN
•
Insira o Número de Diretório para a linha
5559992
compartilhadautilizando o teclado e pressione a tecla
Modo
OK
Å
programável [OK] para salvar sua entrada.
, e
• Vá para outro parâmetro com o botão Voltar,
) para sair da sessão de
continue a sessão ou pressione o botão Configurações (
configuração.
Defina um Número de Diretório apenas para uma linha compartilhada. Não defina um
Número de Diretório para uma linha particular.
28
Jan. 09
IP-8815
Ericsson
Guia de Instalação
3.5.1.10 Extensão para a Linha DSS
Uma Linha DSS/BLF requer a entrada de um número de extensão associado. Não defina um
número de extensão DSS para um tipo de linha particular ou compartilhada. Além disso, não
defina um Nome e Senha de Autorização, consulte as Seções 3.5.1.5 e 3.5.1.6.
Para definir um número de extensão para uma linha DSS,
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Configuração de Linha utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número do botão de linha ou mova o cursor utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK] para selecionar um botão de
linha.
• Pressione o dígito
, ou mova o cursor para 9.Extensão para DSS utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o número de extensão para a linha DSS utilizando o
Jan 23
08:30
teclado e pressione a tecla programável [OK] para salvar
Extensão para DSS
1234
sua entrada.
• Vá para outro parâmetro com os botões de navegação e
Modo
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Defina um número de extensão apenas para uma linha DSS/BLF. Não defina um
número de extensão para uma linha particular ou compartilhada.
Para a operação BLF, a Presença deve estar habilitada no Web Manager, consulte a
Seção 4.2 ou o arquivo de configuração do telefone.
3.5.2
Configuração SIP, Parâmetros Gerais
Os parâmetros nesta seção definem a operação SIP geral.
3.5.2.1 Endereço Proxy de Saída
Com o Endereço Proxy de Saída definido, o Telefone IP envia todas as solicitações ao proxy,
ao invés do servidor de chamada do SIP configurado na Seção 3.5.1.1. O endereço pode ser
na forma de um endereço IP ou de um FQDN.
Para definir um Endereço Proxy de Saída:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 2.End. Proxy de Saída utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
29
Jan. 09
IP-8815
Ericsson
•
•
Guia de Instalação
Insira o Endereço Proxy de Saída utilizando o teclado e
pressione a tecla programável [OK] para salvar sua
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Jan 23
08:30
End. Proxy de Saída
100.1.1.1
Å
Modo
OK
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
Alterar o Endereço Proxy de Saída exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.5.2.2 Porta Proxy de Saída
Com o Servidor Proxy de Saída definido, a porta associada deve ser definida como Porta Proxy
de Saída. Todas as solicitações de SIP são enviadas para a porta definida ao invés da porta
proxy configurada na Seção 3.5.1.2.
Para definir a Porta Proxy de Saída:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 3.Porta Proxy de Saída utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a
Jan 23
08:30
tecla programável [OK].
Porta Proxy de Saída
5060
• Insira a Porta Proxy de Saída utilizando o teclado e
pressione a tecla programável [OK] para salvar sua
Limpar
OK
Å
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e continue a sessão ou pressione o
) para sair da sessão de configuração.
botão Configurações (
Alterar a Porta Proxy de Saída exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.5.2.3 Endereço Proxy de Backup
Ao utilizar um proxy de saída, um proxy de backup pode ser definido para uso, caso o proxy
primário falhe ao responder. O Endereço Proxy de Backup é um Endereço IP ou um FQDN.
Para definir um Endereço Proxy de Backup:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
30
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 4.Endereço Proxy de Backup utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o Endereço Proxy de Backup utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
End. Proxy de Backup
100.1.1.1
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
Modo
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar o Endereço Proxy de Backup exige uma reinicialização do Telefone IP; ao sair
do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.2.4 Porta Proxy de Backup
A Porta Proxy de Backup define a porta utilizada ao enviar mensagens SIP ao proxy de backup
definido na Seção 3.5.2.3.
Para definir a Porta Proxy de Backup:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 5.Porta Proxy de Backup utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a
Jan 23
08:30
tecla programável [OK].
Porta Proxy de Backup
5060
• Insira a Porta Proxy de Backup utilizando o teclado e
pressione a tecla programável [OK] para salvar sua
Limpar
OK
Å
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e continue a sessão ou pressione o
botão Configurações (
) para sair da sessão de configuração.
Alterar a Porta Proxy de Backup exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.5.2.5 Porta UDP Local
A Porta UDP Local define a porta, normalmente 5060, que o Telefone IP utiliza para enviar e
receber pacotes de sinalização do SIP. Em alguns casos, particularmente quando por trás de
um firewall, a porta usual pode não estar disponível. Se a porta 5060 não estiver disponível,
uma porta diferente poderá ser definida.
Para definir a Porta UDP Local:
31
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
Guia de Instalação
Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 6.Porta UDP Local utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira a Porta UDP Local utilizando o teclado e pressione
Jan 23
08:30
a tecla programável [OK] para salvar sua entrada.
Porta UDP Local
5060
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Limpar
OK
Å
(
) para sair da sessão de configuração.
Alterar a Porta UDP Local exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.5.2.6 Porta RTP de Início
Quando uma chamada SIP é estabelecida, o pacote do Protocolo de Transporte em Tempo
Real (RTP) transporta mídia e voz digitalizada. A porta utilizada para os pacotes RTP é
geralmente a 23000, mas uma porta diferente pode ser definida.
Para definir uma Porta RTP de Início:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Porta
• Pressione o dígito
RTP de Início utilizando as teclas programáveis
Jan 23
08:30
Porta RTP de Início
[Próximo]-[Anterior] e pressione a tecla programável
23000
[OK].
Limpar
OK
Å
• Insira a Porta RTP de Início utilizando o teclado e
pressione a tecla programável [OK] para salvar sua
entrada.
, e continue a sessão ou pressione o
• Vá para outro parâmetro com o botão Voltar,
botão Configurações (
) para sair da sessão de configuração.
Alterar a Porta RTP de Início exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.5.2.7 Registro de Proxy
Telefone IP registrará a chamada apropriada ou servidor de proxy no início, durante uma
reinicialização e em intervalos periódicos com base no temporizador definido na Seção 3.5.2.8.
32
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Para habilitar o Registro de Proxy:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o botão
, ou mova o cursor para 8.Registro de Proxy utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Para habilitar o registro, pressione a tecla programável
Jan 23
08:30
[Sim]. Para desabilitar o registro SIP, pressione a tecla
Registro de Proxy
O valor atual é ‘Sim’
programável [Não].
• Vá para outro parâmetro com o botão Voltar,
, e
Sim
Não
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
3.5.2.8 Validade de Registro
Para garantir uma conexão com o servidor de chamada proxy ou SIP, o Telefone IP efetua o
registro novamente de forma periódica. Exceto se definido pelo servidor host durante o registro,
o temporizador de Validade de Registro determina o intervalo entre as tentativas de registro e
está definido de 0 a 86400 segundos, padrão de 3600 segundos.
Para modificar o temporizador de Validade de Registro:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 9.Validade de Registro utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Insira o tempo de validade de registro utilizando o teclado
Jan 23
08:30
e pressione a tecla programável [OK] para salvar sua
Validade de Registro
3600
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
3.5.2.9 Endereço de VMS
O endereço de Servidor de Correio de Voz (VMS) é o Endereço IP ou número de telefone do
sistema de correio de voz do usuário.
Para definir o Endereço de VMS:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
33
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione os dígitos
, ou mova o cursor para 10.Endereço de VMS utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK]. para
salvar sua entrada.
Insira o Endereço de VMS utilizando o teclado e pressione
Jan 23
08:30
a tecla programável [OK] para salvar sua entrada.
Endereço VMS
100.1.1.1
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.2.10 Domínio
O Domínio especifica o Domínio para o serviço de SIP quando o provedor deseja utilizar um
Domínio SIP específico para o Telefone IP.
Para definir o Domínio:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione os dígitos
, ou mova o cursor para 11.Domain utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o nome do Domínio utilizando o teclado e pressione
Jan 23
08:30
a tecla programável [OK] para salvar sua entrada.
Domínio
lgn.com
, e
• Vá para outro parâmetro com o botão Voltar,
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.5.2.11 Servidor STUN
Quando o telefone estiver localizado atrás de NAT e existir um Servidor STUN, este menu
definirá o Endereço IP ou FQDN do Servidor STUN.
Para definir o Servidor STUN:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 2.Configuração SIP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
34
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione os dígitos
, ou mova o cursor para 12.Servidor STUN utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o Servidor STUN utilizando o teclado e pressione a
Jan 23
08:30
tecla programável [OK] para salvar sua entrada.
Servidor Stun
100.1.1.1
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6
Configurações do Telefone
No item de menu Configurações do Telefone, os parâmetros do usuário listados abaixo
podem ser alterados.
- Contraste de tela
- Configuração de toque
- Campainha desligada
- Fones no modo automático
- Configurações do botão flexível
- Configuração de Hora
- Atualização de Software
- Bloqueio de Chamada Recebida
- Discagem Rápida de Número
- Toque do Teclado
- Idioma
Com exceção da Atualização de Software, estas configurações não estão protegidas por senha.
O usuário pode acessar estes parâmetros mesmo se o Menu de Configuração de Tela estiver
bloqueado.
3.6.1
Contraste de Tela
O contraste da tela é ajustável para o melhor ângulo.
Para ajustar o Contraste de Tela:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Contraste de Tela utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Para Baixo] para diminuir
Jan 23
08:30
o contraste, ou pressione a tecla programável [Para Cima]
Contraste de Tela
„„„
para aumentar o contraste.
, e
• Vá para outro parâmetro com o botão Voltar,
Cima
Baixo
continue a sessão ou pressione o botão Configurações
35
Jan. 09
IP-8815
Ericsson
(
3.6.2
Guia de Instalação
) para sair da sessão de configuração.
Configuração de Toque
O Telefone IP utiliza um dos 14 sinais de toque (Tipos de Toque) ou sem toque (“Campainha
Desligada”) para a notificação de chamada recebida. Cada linha e registro da Agenda pode ter
um diferente tipo de toque definido, incluindo “Campainha Desligada” e “Definir como Padrão”.
O “Tipo de Toque Padrão” é utilizado quando um tipo de toque for “Definir como Padrão” ou
não definido para uma linha ou registro de agenda. Definindo diferentes sinais de toque para
telefones próximos, linhas ou registros de Agenda, o usuário pode identificar o telefone, a linha
ou a pessoa que está chamando pelo toque.
Os tipos de toque de 1 a 4 e 101 a 105 estão fixados na memória do Telefone IP e podem ser
selecionados pelo usuário. Cinco toques adicionais, o Tipo de Toque 201 a 205, utiliza um
arquivo de texto de formato RTTTL (Ring Tone Text Transfer Language), que deve ser baixado
para o Telefone IP antes da seleção. Consulte o Apêndice G para obter detalhes adicionais
sobre os toques RTTTL.
Para cada linha, o sinal de toque pode ser imediato ou atrasado em até 10 segundos. O toque
atrasado é definido em acréscimos de um segundo de 0 a 10 segundo.
3.6.2.1 Tipo de Toque Padrão
Para selecionar o Tipo de Toque Padrão para o Telefone IP:
).
• Pressione o botão Configurações (
, ou mova o cursor para 3.Configurações do Telefone utilizando
• Pressione o dígito
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 2.Configuração de Toque utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Tipo de Toque Padrão utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione o Tipo de Toque utilizando a tecla programável
Jan 23
08:30
[Próximo]. Pressione a tecla programável [Reproduzir]
Tipo de Toque Padrão
*Tipo 1
para ouvir o tom selecionado.
• Pressione a tecla programável [OK] para alterar o Tipo de
Reproduzir Próximo
OK
Toque selecionado.
, e continue a sessão ou pressione o
• Vá para outro parâmetro com o botão Voltar,
) para sair da sessão de configuração.
botão Configurações (
O telefone da série IP8800 utilize um dos 14 tipos de toques, nove fixos na memória e
os 5 restantes definidos pelo usuário, conforme toque do telefone ou toque padrão,
consulte o Apêndice G. Cada linha e entrada da Agenda pode utilizar um tipo diferente.
3.6.2.2 Configuração de Toque de Linha
Para ajustar o tipo de Toque (tom) para uma linha:
).
• Pressione o botão Configurações (
36
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 2.Configuração de Toque utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Disque o número de linha mais um (2 para a Linha 1, 3 para Linha 2, etc.), ou mova o
cursor para a Configuração de Linha n utilizando as teclas programáveis [Próximo][Anterior] e pressione a tecla programável [OK]. O valor de n é o número do botão.
Pressione o dígito
, ou mova o cursor para 1.Tipo de Toque utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Selecione o Tipo de Toque utilizando a tecla programável
Jan 23
08:30
[Próximo]. Pressione a tecla programável [Reproduzir]
Tipo de Toque (2)
*Tipo 3
para ouvir o toque selecionado. A seleção Campainha
Reproduzir Próximo
OK
Desligada liga a Campainha Desligada para as chamadas
recebidas na linha. O “Definir como Padrão” utilize o Tipo
de Toque Padrão para as chamadas recebidas na linha, consulte a Seção 3.6.6.1.
Pressione a tecla programável [OK] para salvar a seleção.
Vá para outro parâmetro com o botão Voltar,
, e continue a sessão ou pressione o
botão Configurações (
) para sair da sessão de configuração.
Se nenhum Tipo de Toque ou “Definir como Padrão” for definido para uma linha, o
“Tipo de Toque Padrão” será utilizado.
O Tipo de Toque pode definir para qualquer um dos 14 Tipos de Toques, o “Definir
como Padrão” ou a “Campainha Desligada”. Quando definido como Campainha
Desligada, o telefone não tocará para as chamadas recebidas na linha.
Para o Tipo de Toque, um asterisco, », é exibido em frente à seleção atual.
3.6.2.3 Toque Atrasado
Para definir o Toque Atrasado para uma linha:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 2.Configuração de Toque utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Disque o número de linha mais um (2 para a Linha 1, 3 para a Linha 2, etc.), ou mova o
cursor para Configuração da Linha n utilizando as teclas programáveis [Próximo][Anterior] e pressione a tecla programável [OK]. O valor de n é o número do botão de
linha.
, ou mova o cursor para 2.Temporizador de Toque Atrasado
• Pressione o dígito
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
37
Jan. 09
IP-8815
Ericsson
•
•
•
3.6.3
Guia de Instalação
Insira o tempo de atraso de 0 a 10 segundos em
Jan 23
08:30
acréscimos de 1 segundo. Um 0 (zero) não oferece
Temp. Toque Atrasado (2)
0
atraso; o toque é acionado imediatamente.
Pressione a tecla programável [OK] para salvar a
Limpar
OK
Å
Configuração de Toque atrasado.
Vá para outro parâmetro com o botão Voltar,
, e continue a sessão ou pressione o
botão Configurações (
) para sair da sessão de configuração.
Campainha Desligada
O Telefone IP pode ser programado para não tocar quando uma chamada é recebida.
Para definir o parâmetro de Campainha Desligada:
• Pressione o botão Configurações (
).
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 3.Campainha Desligada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Sim] para habilitar a
Jan 23
08:30
Campainha Desligada, ou pressione a tecla programável
Campainha Desligada
O valor atual é ‘Não’
[Não] para desabilitar a Campainha Desligada.
• Vá para outro parâmetro com o botão Voltar,
, e
Não
Sim
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
3.6.4
Fones em Modo Automático
O telefone IP-8815 suporta o uso de fones que tenham um plugue padrão de 2,5 mm. Com os
Fones em Modo Automático habilitados, pressionar um botão de linha conecta
automaticamente o áudio aos fones. Além disso, rediscagem, discagem rápida, discagem de
número rápida e click-to-call mandam as chamadas com áudio pelos fones.
Para habilitar os Fones em Modo Automático:
• Pressione o botão Configurações (
).
, ou mova o cursor para 3.Configurações do Telefone utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 4.Fones em Modo Automático utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Sim] para habilitar os
Jan 23
08:30
Fones em Modo Automático ou pressione a tecla
Fones em Modo Automático
O valor atual é ‘Não’
programável [Não] para desabilitar os Fones em Modo
Automático.
Não
Sim
, e
• Vá para outro parâmetro com o botão Voltar,
38
Jan. 09
IP-8815
Ericsson
Guia de Instalação
continue a sessão ou pressione o botão Configurações (
configuração.
3.6.5
) para sair da sessão de
Configuração do Botão Flexível
Os botões flexíveis não definidos como botões de linha podem acessar diversas funções. A
Tabela 3.6.5-1 indica as funções disponíveis com uma descrição de cada.
Tabela 3.6.5-1 Funções de Botão Flexível
Recurso
Descrição
0
Sem Função
Não determinada
1
Função de Discagem Rápida
Disca o número determinado
2
Função de Agenda
Exibe a agenda pessoal
3
Exibe a lista de registro de chamada
4
Função de Registro de
Chamada
Função Mudo
5
Função de Fones
Alterna os Fones entre ligado e desligado
6
Função de Rediscagem
Disca o ultimo número chamado pelo usuário
7
Disca o número da última chamada atendida
9
Função de Retorno de
Chamada
Configurar o
Encaminhamento de
Chamadas
Função de Conferência
10
Função de Transferência
1. Inicia uma chamada de conferência
2. Junta chamadas em uma conferência
Inicia uma transferência de chamada
11
Função de Espera
Coloca uma chamada ativa em espera
12
Não Perturbe
Alterna o DND entre ligado e desligado
13
Definir Campainha Desligada
Alterna a campainha entre ligada e desligada
14
Função de Mensagem
Exibe o número de chamadas novas e antigas
armazenadas no servidor de Correio de Voz, e liga para o
servidor de Correio de Voz pressionando a tecla
programável [Discar]
8
Alterna o recurso Mudo entre ligado e desligado
Define a configuração de encaminhamento de chamadas
Para definir uma Função para um botão flexível:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 5.Botão Flexível utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla
Jan 23
08:30
Pressione Botão Flexível
programável [OK].
• Selecione o Botão Flexível desejado.
39
Jan. 09
IP-8815
Ericsson
•
•
Guia de Instalação
Selecione uma função utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável
[OK]. Consulte a Tabela 3.6.5-1 Funções do Botão
Flexível.
Anterior Próximo
Se a Função selecionada for Discagem Rápida ou
Mensagem, insira o número rápido ou o número do correio
de voz e pressione a tecla programável [OK].
Jan 23
(07) Inserir Nome
5559988
Jan 23
08:30
(07) Selecione Função
* Sem Função
Å
•
•
Cada botão flexível pode ter sua própria marca, insira a
marca e pressione a tecla programável [OK] para salvar a
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Modo
OK
08:30
OK
Jan 23
08:30
(07) Inserir Marca
Spd 5559988
Å
Modo
OK
Apenas botões flexíveis não definidos como botões de linha podem definir uma Função.
Para o funcionamento adequado, o botão flexível 1 deve ser determinado como o
aspeto de linha de extensão primário do usuário.
O IP-8815 tem 8 botões flexíveis.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6.6
Configuração de Hora
Dentro do menu de Configuração de Hora, são definidos o Endereço IP ou FQDN do servidor
Simple Network Time Protocol (SNTP) desejado e o fuso horário local. Além disso, o Horário de
Verão é habilitado.
Os seguintes servidores SNTP ou outros endereços de servidores SNTP podem ser utilizados
para a Configuração de Hora:
- clock.via.net
- ntp.nasa.gov
- tick.ucla.edu
3.6.6.1 Endereço do Servidor SNTP
SNTP é um protocolo padrão que permite que um dispositivo de rede obtenha o horário atual
da rede. Para a operação com o SNTP, o Telefone IP exige um Endereço IP ou FQDN do
servidor SNTP.
Para definir o Endereço do Servidor SNTP:
• Pressione o botão Configurações (
).
40
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 6.Configuração de Hora utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 1.Endereço do Servidor SNTP utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o Endereço do Servidor SNTP utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar a entrada.
Endereço Servidor SNTP
clock.via.net
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6.6.2 Fuso Horário
Para o funcionamento adequado do relógio, o Telefone IP exige o Fuso Horário local.
Para inserir o Fuso Horário:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 6.Configuração de Hora utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 2.Fuso Horário utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione o Fuso Horário desejado utilizando as teclas
Jan 23
08:30
programáveis [Próximo]-[Anterior] e pressione a tecla
Fuso Horário
*(GMT-08:00)PADRÃO PACÍF.
programável [OK] para salvar a entrada.
, e
• Vá para outro parâmetro com o botão Voltar,
OK
Anterior Próximo
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Um asterisco, », é exibido em frente à seleção atual. Selecione a região mais próxima,
conforme exibido na Tabela D-2.
3.6.6.3 Autoajuste de Horário de Verão
O Telefone IP, quando habilitado, é ajustado automaticamente para o Horário de Verão.
Para habilitar/desabilitar o horário de verão automático:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
41
Jan. 09
IP-8815
Ericsson
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 6.Configuração de Hora utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 3.Autoajuste de Horário de Verão
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
Autoajuste do Horário de Verão, ou pressione a tecla
Autoajuste Horário Verão
O valor atual é ‘Sim’
programável [Não] para desabilitar o Autoajuste do
Horário de Verão.
Não
Sim
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações (
) para sair da sessão de
configuração.
3.6.6.4 Formato de Hora
O formato de exibição do horário na tela pode ser definido para exibir a hora no formato de 12
horas ou de 24 horas. Além disso, a exibição do horário na tela pode ser desabilitada.
Para definir o formato de exibição para a hora:
• Pressione o botão Configurações (
).
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 6.Configuração de Hora utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 4.Formato de Hora utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione as teclas programáveis [Próximo]-[Anterior]
Jan 23
08:30
para selecionar o Formato de Hora e pressione a tecla
Formato de Hora
*12 Horas (08:30)
programável [OK] para definir o formato.
, e
• Vá para outro parâmetro com o botão Voltar,
OK
Anterior Próximo
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Um asterisco, », é exibido em frente à seleção atual.
3.6.6.5 Formato de Data
O formato da exibição de data na tela aparece em um dos formatos abaixo:
MM/DD (01/22)
DD/MM (22/01)
DD Mês (22 Jan)
Mês DD (Jan 22)
Nenhum
Para definir o formato de exibição de data:
• Pressione o botão Configurações (
).
42
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 6.Configuração de Hora utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 5.Formato de Data utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione as teclas programáveis [Próximo]-[Anterior]
Jan 23
08:30
para selecionar o formato de exibição e pressione a tecla
Formato de Data
*mês/DD (Jan 23)
programável [OK] para definir o formato.
Vá para outro parâmetro com o botão Voltar,
, e
OK
Anterior Próximo
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Um asterisco, », é exibido em frente à seleção atual.
3.6.7
Atualização de Software
Dentro da seleção Atualização de Software, as configurações de tipo de Provisionamento
(TFTP/HTTPS), Endereço do Servidor e Verificação de HTTPS e as Opções de DHCP podem
ser visualizadas e alteradas.
3.6.7.1 Tipo de Provisionamento
O IP-8815 suporta dois protocolos de provisionamento:
- Trivial File Transfer Protocol (TFTP) – um mecanismo simples de transferência
utilizando UDP, mas falta segurança e as portas TFTP geralmente estão bloqueadas
nos firewalls.
- Hyper-Text Transfer Protocol/Secure (HTTP/S) – utiliza TCP e utiliza criptografia
SSL (Secure Sockets Layer), sendo um método mais seguro. Além disso, as portas
utilizadas pelo HTTPS geralmente estão disponíveis.
Para definir o protocolo de provisionamento:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Atualização de Software utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Tipo de Provisionamento utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione o Tipo de Provisionamento (TFTP ou HTTPS)
Jan 23
08:30
utilizando as teclas programáveis [Próximo]-[Anterior] e
Tipo de Provisionamento
*TFTP
pressione a tecla programável [OK] para salvar sua
entrada.
OK
Anterior Próximo
, e
• Vá para outro parâmetro com o botão Voltar,
43
Jan. 09
IP-8815
Ericsson
Guia de Instalação
continue a sessão ou pressione o botão Configurações (
configuração.
) para sair da sessão de
Alterar o Tipo de Provisionamento exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Um asterisco, », é exibido em frente à seleção atual.
3.6.7.2 Endereço do Servidor TFTP
Com o Provisionamento TFTP selecionado, o Endereço IP ou o FQDN do Servidor TFTP deve
ser definido. O Endereço do Servidor TFTP deve ser restaurado automaticamente do servidor
DHCP ou configurado manualmente.
Para inserir um Endereço do Servidor TFTP:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Atualização de Software utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 2.Endereço do Servidor TFTP utilizando
• Pressione o dígito
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o Endereço do Servidor TFTP utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
End. Do Servidor TFTP
192.168.0.2
entrada.
• Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar o endereço TFTP exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.6.7.3 Provisionamento HTTPS
O servidor URL HTTP/HTTPS é um parâmetro necessário para o Provisionamento
HTTP/HTTPS. Geralmente, o HTTP utiliza a porta TCP 80, e o HTTPS utiliza a porta 443.
Além disso, se for necessária a autenticação para o servidor HTTP/HTTPS, serão definidos um
Nome de Usuário e uma Senha.
Ao utilizar o HTTPS, o servidor deve suportar SSL (Secure Sockets Layer) para o
funcionamento adequado.
3.6.7.3.1
URL de Provisionamento
O URL de Provisionamento é o URL do servidor HTTP/HTTPS.
Para definir o URL do Servidor de Provisionamento:
44
Jan. 09
IP-8815
Ericsson
•
•
•
•
•
•
•
Guia de Instalação
Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 7.Atualização de Software utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 3.Provisionamento HTTPS utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 1.URL de Provisionamento utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira o URL do Servidor de Provisionamento utilizando o
Jan 23
08:30
teclado e pressione a tecla programável [OK] para salvar
URL de Provisionamento
update.pes.com
a entrada.
Vá para outro parâmetro com o botão Voltar,
, e
Modo
OK
Å
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar o URL do Servidor de Provisionamento exige uma reinicialização do Telefone
IP; ao sair do menu, você receberá uma notificação de reinicialização. O Telefone IP
deverá ser reinicializado para utilizar os novos valores inseridos.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6.7.3.2
Nome do Usuário
Em alguns casos, o servidor HTTP/HTTPS exige a autenticação do Nome do Usuário (Id) e da
Senha antes da permissão do acesso aos arquivos.
Para definir o Nome do Usuário:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Atualização de Software utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 3.Provisionamento HTTPS utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 2.Nome do Usuário utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira o Nome do Usuário utilizando o teclado e pressione
Jan 23
08:30
a tecla programável [OK] para salvar sua entrada.
Nome do usuário
admin
• Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
) para sair da sessão de configuração.
(
45
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Alterar o Nome do Usuário exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6.7.3.3
Senha
Em alguns casos, o Servidor HTTP/HTTPS exige a autenticação do Nome do Usuário (Id) e da
Senha antes de permitir o acesso aos arquivos.
Para definir a Senha:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 7.Atualização de Software utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 3.Provisionamento HTTPS utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 3.Senha utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
• Insira a Senha utilizando o teclado e pressione a tecla
Jan 23
08:30
programável [OK] para salvar sua entrada.
Senha
*******
• Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
Modo
OK
Å
(
) para sair da sessão de configuração.
Alterar a Senha exige uma reinicialização do Telefone IP; ao sair do menu, você
receberá uma notificação de reinicialização. O Telefone IP deverá ser reinicializado
para utilizar os novos valores inseridos.
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.6.7.3.4
Número de Opção do DHCP URL HTTPS
Uma opção do DHCP não utilizada pode ser utilizada para definir o URL do Provisionamento do
Servidor HTTPS. Como padrão, o Telefone IP utiliza a opção 160 do DHCP.
Para modificar a opção do DHCP utilizada para a URL HTTPS:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 3.Configurações do Telefone utilizando
• Pressione o dígito
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 7.Atualização de Software utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
46
Jan. 09
IP-8815
Ericsson
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 3.Provisionamento HTTPS utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 4.Número de Opção do DHCP utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Insira a opção do DHCP, de 1 a 255, utilizando o teclado e
Jan 23
08:30
pressione a tecla programável [OK] para salvar sua
Opção do DHCP
160
entrada.
Vá para outro parâmetro com o botão Voltar,
, e
Limpar
OK
Å
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Alterar a opção do Opção do DHCP exige uma reinicialização do Telefone IP; ao sair
do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
3.6.7.3.5
Verificação do Certificado
As séries de Telefones IP IP8800 podem verificar as características do servidor HTTPS e o
Certificado de Autoridade armazenado no servidor. As características verificáveis são:
- Assinatura de Certificado Válida
- Nome do Servidor HTTPS
- Data de vencimento do Certificado de Autoridade
Se a verificação falhar, o Telefone IP encerra a sessão do HTTPS.
Para modificar as opções de verificação:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Atualização de Software utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 3.Provisionamento HTTPS utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 5.Verificar Certificado utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione a opção desejada utilizando os dígitos de 1 a 3 do teclado ou as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
1. Verificar o Certificado Verificado
2. Verificar o Nome do Servidor
3. Verificar Validade
•
Para cada opção, pressione a tecla programável [Sim]
Jan 23
08:30
para possibilitar a verificação, ou pressione a tecla
Verificar Cert. Verificado
O valor atual é ‘Sim’
programável [Não] para desabilitar a verificação.
, e
• Vá para outro parâmetro com o botão Voltar,
Não
Sim
47
Jan. 09
IP-8815
Ericsson
Guia de Instalação
continue a sessão ou pressione o botão Configurações (
configuração.
) para sair da sessão de
Alterar as opções de verificação exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
A exibição indicará o valor atual (Sim ou Não) para cada opção.
3.6.7.4 Bandeira de Download de Software
Quando a Energia é aplicada ou uma reinicialização é processada, o Telefone IP verifica e
baixa automaticamente o Software do Telefone IP do servidor de provisionamento definido. O
Telefone IP fará o download do software se as versões do software forem diferentes e a
Bandeira de Download de Software estiver habilitada. Observe este item de menu apenas
quando a Função de Bandeira de Download estiver habilitada no Web Manager, consulte a
Seção 4.7, ou o arquivo de configuração, consulte o Apêndice D.
Para definir a Bandeira de Download de Software:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 3.Configurações do Telefone utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 7.Atualização de Software utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o botão
, ou mova o cursor para 4.Bandeira de Download de Software
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
•
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
Download do Software, ou pressione a tecla programável
Bandeira Download de S/W
O valor atual é ‘Sim’
[Não] para desabilitar o Download do Software (S/W).
, e
• Vá para outro parâmetro com o botão Voltar,
No
Sim
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Alterar a Bandeira de Download de Software exige uma reinicialização do Telefone IP;
ao sair do menu, você receberá uma notificação de reinicialização. O Telefone IP
deverá ser reinicializado para utilizar os novos valores inseridos.
3.6.7.5 Configurar a Bandeira de Download
Quando a Energia é aplicada ou uma reinicialização é processada, o Telefone IP
automaticamente faz o download de um (sistema) Global e um arquivo de Configuração
específica (MAC) de Telefone a partir do servidor de provisionamento definido. Para fazer o
download dos arquivos de configuração durante o provisionamento, a função Config. Bandeira
de Download deve estar habilitada. Este item de menu é exibido apenas se a Função de
Bandeira de Download for habilitada utilizando o Web Manager, consulte a Seção 4.7, ou o
arquivo de configuração, consulte o Apêndice D.
48
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Para definir a Config. de Bandeira de Download:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 7.Atualização de Software utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o botão
, ou mova o cursor para 5.Config. Bandeira de Download
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
•
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
Download da Configuração, ou pressione a tecla
Config Bandeira de Download
O valor atual é ‘Sim’
programável [Não] para desabilitar o Download da
Configuração.
Não
Sim
• Vá para outro parâmetro com o botão Voltar,
, e
) para sair da sessão de
continue a sessão ou pressione o botão Configurações (
configuração.
Alterar a Configuração da Bandeira de Download exige uma reinicialização do Telefone
IP; ao sair do menu, você receberá uma notificação de reinicialização. O Telefone IP
deverá ser reinicializado para utilizar os novos valores inseridos.
3.6.7.6 Opção do DHCP
O Telefone IP suporta a Opção dos DHCPs 66 e 150 (Servidor TFTP) e uma Opção
personalizada, padrão 160, para o URL do HTTP/HTTPS para definir o servidor de
provisionamento. Em algumas situações, é útil desabilitar o uso da Opção do DHCPs.
Para definir a bandeira de Opção do DHCP:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 7.Atualização de Software utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito , ou mova o cursor para 6.Opção do DHCP utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione a Opção desejada do DHCP utilizando as teclas programáveis [Próximo][Anterior] e pressione [OK] para salvar a entrada. As opções disponíveis incluem “Não
utilizar nenhuma Opção”, “Apenas opção 66/150”, “Apenas opção 160” e “Ambas as
opções 66/150, 160”. Vá para outro parâmetro com o botão Voltar,
, e continue a
) para sair da sessão de configuração.
sessão ou pressione o botão Configurações (
Alterar as Opções do DCHP exige uma reinicialização do Telefone IP; ao sair do menu,
você receberá uma notificação de reinicialização. O Telefone IP deverá ser
49
Jan. 09
IP-8815
Ericsson
Guia de Instalação
reinicializado para utilizar os novos valores inseridos.
Um asterisco, », é exibido em frente à seleção atual.
3.6.8
Bloquear Chamada Recebida
O Telefone IP pode ser configurado para permitir chamadas recebidas apenas se uma Senha
for inserida. Quando habilitada, a tela de LCD exibe a solicitação de Senha, conforme exibido,
e a Senha deve ser inserida antes da conexão para a chamada recebida.
Jan 23
Inserir Senha
Å
Alterar
08:30
OK
Para ativar este recurso, a Senha da tela deve ser definida. Consulte a Seção 3.3 e habilite o
recurso Bloquear Chamada Recebida.
Para habilitar/desabilitar o recurso Bloquear Chamada Recebida:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 8.Bloquear Chamada Recebida utilizando
• Pressione o dígito
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
recurso Bloquear Chamada Recebida, ou pressione a
Bloquear Cham. Recebida
O valor atual é ‘Não’
tecla programável [Não] para desabilitar o recurso
Bloquear Chamada Recebida.
Não
Sim
• Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações (
) para sair da sessão de
configuração.
3.6.9
Número Rápido
Cada série de telefone IP8800 inclui uma Agenda que comporta até 100 entradas. Cada
registro da Agenda inclui um Número Rápido consistindo de 2 (dois) dígitos, consulte a Seção
3.8. Quando habilitado, discar o Número Rápido (00~99) substitui uma chamada utilizando as
informações de contato do registro associado da Agenda.
Para habilitar/desabilitar o funcionamento do Número Rápido:
• Pressione o botão Configurações (
).
, ou mova o cursor para 3.Configurações do Telefone utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 9.Número Rápido utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
50
Jan. 09
IP-8815
Ericsson
•
•
Guia de Instalação
Pressione a tecla programável [Sim] para habilitar o
Número Rápido, ou pressione a tecla programável [Não]
para desabilitar o Número Rápido.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Jan 23
08:30
Número Rápido
O valor atual é ‘Sim’
Sim
Não
Quando habilitado, discar um Número Rápido vazio finaliza a chamada e limpa o status do
Número Rápido exibido por aproximadamente 2 segundos.
3.6.10 Toque do Teclado
Normalmente, quando um botão do telefone é pressionado, um toque é gerado para confirmar
ao usuário que o telefone reconheceu a pressão da tecla. Se desejar, este toque pode ser
desabilitado.
Para habilitar/desabilitar o Toque do Teclado:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione os dígitos
, ou mova o cursor para 10.Toque do Teclado utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
Toque do Teclado, ou pressione a tecla programável
Toque do Teclado
O valor atual é ‘Sim’
[Não] para desabilitar o Toque do Teclado.
• Vá para outro parâmetro com o botão Voltar,
, e
Não
Sim
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
3.6.11 Idioma
O firmware do Telefone IP inclui um arquivo xml, que, entre outras coisas, determina os
idiomas disponíveis para o telefone. Quando o arquivo xml contém mais de 1 (um) idioma, o
parâmetro de idioma estará disponível.
Para selecionar um idioma disponível:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 3.Configurações do Telefone utilizando
as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 11.Idioma utilizando as teclas
• Pressione os dígitos
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione um idioma da lista utilizando as teclas
Jan 23
08:30
programáveis [Próximo]-[Anterior] e pressione a tecla
Idioma
*Inglês
programável [OK].
• Vá para outro parâmetro com o botão Voltar,
, e
OK
Anterior Próximo
51
Jan. 09
IP-8815
Ericsson
Guia de Instalação
continue a sessão ou pressione o botão Configurações (
configuração.
) para sair da sessão de
Um asterisco,», é exibido em frente à seleção atual de idioma.
3.7
Preferências de Chamada
As Preferências de Chamada definem diversos recursos de tratamento de chamada do
Telefone IP.
3.7.1
Não Perturbe
Quando o recurso DND (Não Perturbe) estiver ativo, o Telefone IP não notifica o usuário sobre
uma chamada recebida. O Telefone IP não toca e o LED da linha associada não pisca. Isso
permite que você trabalhe sem interrupção de uma chamada. A configuração do servidor de
chamada determina o encaminhamento da chamada recebida enquanto seu telefone está em
DND. Para ativar o DND, o DND deve ser habilitado.
Para habilitar a operação do DND:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Não Perturbe utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione a tecla programável [Sim] para habilitar o DND,
Jan 23
08:30
ou pressione a tecla programável [Não] para desabilitar o
Não Perturbe
O valor atual é ‘Sim’
DND.
, e
• Vá para outro parâmetro com o botão Voltar,
Não
Sim
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
3.7.2
Chamada em Espera
Com a Chamada em Espera configurada, quando você está em uma chamada, o Telefone IP
alerta o usuário sobre uma chamada recebida. O botão de linha pisca para indicar a nova
chamada, e o toque opcional é acionado durante a conversa existente, consulte a Seção 3.7.3.
Além disso, a tela exibe a identificação de quem está chamando durante o sinal de toque, para
que você saiba quem está ligando antes de interromper a chamada em andamento.
Se a Chamada em Espera estiver desativada, o Telefone IP rejeitará a nova chamada. A
configuração do servidor de chamada determinará o encaminhamento da chamada recebida.
Para habilitar/desabilitar a Chamada em Espera:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
52
Jan. 09
IP-8815
Ericsson
•
•
•
•
3.7.3
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 2.Chamada em Espera utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione a tecla programável [Sim] para habilitar a
Jan 23
08:30
Chamada em Espera, ou pressione a tecla programável
Chamada em Espera
O valor atual é ‘Sim’
[Não] para desabilitar a Chamada em Espera.
Vá para outro parâmetro com o botão Voltar,
, e
Não
Sim
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Toque da Chamada em Espera
Quando estiver ocupado, o Telefone IP pode tocar durante a conversa existente para indicar
uma Chamada em Espera. Para receber o toque, a Chamada em Espera também deve estar
habilitada. Consulte a Seção 3.7.2.
Para habilitar/desabilitar o Toque da Chamada em Espera:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 4.Preferências de Chamada utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 3.Toque da Chamada em Espera
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
•
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
Toque da Chamada em Espera, ou pressione a tecla
Toque Chamada em Espera
O valor atual é ‘Sim’
programável [Não] para desabilitar o Toque da Chamada
em Espera.
Não
Sim
• Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações (
) para sair da sessão de
configuração.
3.7.4
Chamar de Volta Chamada em Espera
Como recurso Chamar de Volta Chamada em Espera habilitado, o Telefone IP toca como
lembrete das chamadas em espera quando o usuário desocupa o Telefone IP.
Para habilitar/desabilitar o recurso Chamar de Volta Chamada em Espera:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
53
Jan. 09
IP-8815
Ericsson
•
•
•
3.7.5
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 4.Chamar de Volta Chamada em Espera
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
Pressione a tecla programável [Sim] para habilitar o
Jan 23
08:30
recurso de chamar de volta a chamada em espera, ou
Chamar de volta Cham. Espera
O valor atual é ‘Sim’
pressione a tecla programável [Não] para desabilitar o
recurso de chamar de volta a chamada em espera.
Não
Sim
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações (
) para sair da sessão de
configuração.
Toque de Mensagem em Espera
Quando for notificado que uma nova mensagem foi recebida, o LED de mensagem pisca.
Como opção, um sinal de discagem ‘recorrente’ oferece uma indicação audível para uma
mensagem em espera. Quando o usuário tira o telefone do gancho para fazer uma chamada, o
usuário recebe o sinal de discagem ‘recorrente’.
Para habilitar/desabilitar o sinal de discagem recorrente para uma indicação de mensagem em
espera:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 5.Toque de Msg em Espera utilizando as
• Pressione o dígito
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Sim] para habilitar o sinal
Jan 23
08:30
de discagem recorrente, ou pressione a tecla programável
Toque de Msg em Espera
O valor atual é ‘Sim’
[Não] para desabilitar o sinal de discagem recorrente.
, e
• Vá para outro parâmetro com o botão Voltar,
Não
Sim
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
3.7.6
Autoatendimento
Quando está desligado, o Telefone IP pode se conectar a alguém que faz uma chamada pelo
viva-voz ou pelos fones automaticamente.
Para habilitar/desabilitar o Autoatendimento:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 6.Autoatendimento utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
54
Jan. 09
IP-8815
Ericsson
•
•
3.7.7
Guia de Instalação
Pressione a tecla programável [Sim] para habilitar o
Autoatendimento, ou pressione a tecla programável [Não]
para desabilitar o Autoatendimento.
Vá para outro parâmetro com o botão Voltar,
, e
continue a sessão ou pressione o botão Configurações
(
) para sair da sessão de configuração.
Jan 23
08:30
Autoatendimento
O valor atual é ‘Sim’
Sim
Não
Bloqueio de Chamada Anônima
A série de telefones IP8800 pode bloquear chamadas recebidas com identificação anônima.
Para habilitar/desabilitar o Bloqueio de Chamada Anônima:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 4.Preferências de Chamada utilizando as
teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 8.Bloqueio de Chamada Anônima
utilizando as teclas programáveis [Próximo]-[Anterior] e pressione a tecla programável
[OK].
•
Pressione a tecla programável [Sim] para habilitar ou
Jan 23
08:30
pressione a tecla programável [Não] para desabilitar o
Bloqueio Chamada Anônima
O valor atual é ‘Sim’
Bloqueio de Chamada Anônima.
• Vá para outro parâmetro com o botão Voltar,
, e
Não
Sim
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
3.8
Agenda
O Telefone IP suporta duas agendas, uma Interna e uma Remota (agenda externa). A agenda
interna está armazenada e é gerenciada no Telefone IP. A agenda remota é gerenciada
externamente e o Telefone IP pode acessar a agenda como um arquivo XML para buscar e
ligar para os contatos da agenda remota.
3.8.1
Agenda Interna
O Telefone IP inclui uma agenda interna de nomes e números ou ids de usuários SIP para até
100 contatos. O menu da Agenda é acessado através do menu de tela ou, quando definido,
pelo botão flexível da Agenda. No menu da agenda, os registros podem ser adicionados,
Editados, excluídos ou buscados. O número de telefone ou id de usuário SIP na Agenda é a
informação do contato utilizada como discagem de Número Rápido, consulte a Seção 3.6.10.
Cada contato pode ter um Tipo de Toque definido. Quando uma chamada é recebida do
contato, o toque específico é utilizado.
3.8.1.1 Adicionando um Registro na Agenda
Para adicionar um novo contato:
• Pressione o botão Configurações (
).
55
Jan. 09
IP-8815
Ericsson
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione o dígito
, ou mova o cursor para 1.Agenda utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
Pressione a tecla programável [Adicionar] após ir para o
Jan 23
08:30
próximo grupo de teclas programáveis utilizando a tecla
Agenda (página 1)
programável [Mais].
Insira um Nome para o novo contato e pressione a tecla
programável [OK].
Adiciona Excluir
Mais
Jan 23
Agenda: Nome
Tom
08:30
Å
•
Insira um Número ou id de usuário SIP para o contato e
pressione a tecla programável [OK].
Modo
Jan 23
Agenda: Número
5555598
Å
•
Selecione o Tipo de Toque para utilizar ao receber uma
chamada deste contato e pressione a tecla programável
[OK].
•
Insira um Número Rápido (00 - 99) para o novo contato e
pressione a tecla programável [OK].
O Telefone IP adiciona o novo contato à Agenda e retorna
para a lista da agenda.
08:30
Modo
OK
Jan 23
08:30
Agenda: Tipo de Toque
Tipo de Toque 3
Reproduzir
•
Mais
Próximo
OK
Jan 23
08:30
Agenda: Número Rápido
01
Å
Limpar
OK
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
Se nenhum Tipo de Toque estiver definido para uma entrada na Agenda, o Tipo de
Toque Padrão será utilizado.
3.8.1.2 Editando um Registro
Para editar um registro na Agenda:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
56
Jan. 09
IP-8815
Ericsson
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 1.Agenda
utilizando as teclas programáveis [Próximo]-[Anterior] e
pressione a tecla programável [OK].
Selecione um contato para Editar utilizando as teclas
programáveis [Próximo]-[Anterior].
Pressione a tecla programável [Editar] após ir para o
próximo grupo de teclas programáveis utilizando a tecla
programável [Mais].
Jan 23
Agenda (página 1)
>[01]Tom,5555598
08:30
Anterior Próximo
Mais
Jan 23
Agenda (página 1)
>[14]Sam.7744
08:30
Discar
•
Insira o novo nome para o contato e pressione a tecla
programável [OK].
Editar
Jan 23
Agenda: Nome
Sammy
Å
•
Insira o novo Nome para o contato e pressione a tecla
programável [OK].
Modo
Jan 23
Agenda: Número
95774
Å
•
Insira o novo Número para o contato e pressione a tecla
programável [OK].
Modo
•
Insira o novo Número Rápido para o contato e pressione
a tecla programável [OK].
O Telefone IP modifica o contato na Agenda e retorna
para a lista da agenda.
08:30
OK
08:30
OK
Jan 23
08:30
Agenda: Tipo de Toque
Tipo de Toque 101
Reproduzir
•
Mais
Próximo
OK
Jan 23
08:30
Agenda: Número Rápido
11
Å
Limpar
OK
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
Se nenhum Tipo de Toque for definido para uma entrada da Agenda, o Tipo de Toque
Padrão será utilizado.
3.8.1.3 Excluindo um Registro da Agenda
Para excluir um registro da Agenda:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
57
Jan. 09
IP-8815
Ericsson
•
•
•
•
Guia de Instalação
Pressione o dígito
, ou mova o cursor para 1.Agenda utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
Selecione um contato para excluir utilizando as teclas programáveis [Próximo]-[Anterior].
Utilize a tecla programável [Mais] para localizar e
Jan 23
08:30
selecione a tecla programável [Excluir] e confirme,
Agenda (página 1)
>[11]Sammy.95774
selecionando a tecla programável [Sim]. Cuidado com
esta ação, pois ela exclui o registro da Agenda
More
Adicionar Excluir
O Telefone IP exclui o contato da Agenda e retorna à lista
da Agenda.
3.8.1.4 Excluindo Todos os Registros
Para excluir todos os registros da agenda:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Agenda utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
•
Pressione a tecla programável [Exc Tudo] após ir para o
Jan 23
08:30
próximo grupo de teclas programáveis utilizando a tecla
Agenda (página 1)
>[01]Tom,5555598
programável [Mais].
Buscar
•
•
Pressione a tecla programável [Sim] para confirmar a
exclusão de todos os contatos
O Telefone IP exclui todos os contatos da Agenda e
retorna à lista da Agenda.
Exc Tudo
Mais
Jan 23
08:30
Dados serão perdidos.
Tem certeza?
Não
Sim
3.8.1.5 Buscando na Agenda
Para buscar um número na agenda utilizando o Nome ou o Número:
).
• Pressione o botão Configurações (
, ou mova o cursor para 5.Diretório utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione o dígito
, ou mova o cursor para 1.Agenda utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione a tecla programável [Buscar] após ir para o próximo grupo de teclas
programáveis utilizando a tecla programável [Mais].
Jan 23
08:30
•
Insira uma palavra-chave para a busca e pressione a tecla
Buscar por
Jerry
programável [OK].
Å
•
O resultado da busca exibe o nome e o número do
Número Rápido.
58
Modo
OK
Jan 23
08:30
Agenda (página 1)
>[10]Jerry,5555584
[11]Sammy,95774
Jan. 09
Mais
Anterior Próximo
IP-8815
Ericsson
Guia de Instalação
Para inserir caracteres alfanuméricos, selecione a tecla programável [Modo]. Consulte
o Apêndice E para o mapeamento de caracteres dos dígitos do teclado.
3.8.1.6 Discando a partir da Agenda
Para discar um número a partir da Agenda:
).
• Pressione o botão Configurações (
• Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 1.Agenda utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Selecione um contato para discar utilizando as teclas programáveis [Próximo]-[Anterior].
• Pressione a tecla programável [Discar] para realizar a
Jan 23
08:30
chamada.
Agenda (página 1)
>[10]Jerry,5555584
[11]Sammy,95774
Editar
Mais
Discar
Para ligar para um contato utilizando o Botão Flexível da Agenda, consulte Seção 3.6.5:
• Pressione o botão quando o Telefone IP estiver desocupado.
• Selecione um contato para discar utilizando as teclas programáveis [Próximo]-[Anterior],
• Pressione a tecla programável [Discar] para realizar a
Jan 23
08:30
chamada.
Para
5555584
3.8.2
Agenda Remota
A Agenda Remota é gerenciada externamente ao Telefone IP. O Telefone IP acessa a Agenda
Remota como um arquivo xml para buscar e ligar para os contatos a partir da Agenda.
Para acessar a Agenda Remota:
). Se o Menu de Tela estiver bloqueado, utilize o
• Pressione o botão Configurações (
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o dígito
, ou mova o cursor para 5.Diretório utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
, ou mova o cursor para 2.Agenda
• Pressione o dígito
Jan 23
08:30
Remota utilizando as teclas programáveis [Próximo]Diretório
>2.Agenda Remota
[Anterior] e pressione a tecla programável [OK].
3.Registro de Chamada
• Ao terminar de utilizar a Agenda Remota, vá para outro
OK
Anterior Próximo
parâmetro com o botão Voltar,
, e continue a sessão
ou pressione o botão Configurações (
) para sair da sessão de configuração.
59
Jan. 09
IP-8815
Ericsson
3.9
Guia de Instalação
Padrão
A configuração do Telefone IP pode voltar aos Padrões originais de fábrica, consulte o
Apêndice A.
Para voltar à configuração padrão:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
• Pressione o botão
, ou mova o cursor para 6.Padrão utilizando as teclas programáveis
[Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione a tecla programável [Sim] para definir o
Jan 23
08:30
Telefone IP para a configuração padrão, ou pressione a
Será definido para o padrão
Tem certeza?
tecla programável [Não] para cancelar.
, e
• Vá para outro parâmetro com o botão Voltar,
Não
Sim
continue a sessão ou pressione o botão Configurações
) para sair da sessão de configuração.
(
Voltar a configuração ao padrão exige uma reinicialização do Telefone IP; ao sair do
menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
Voltar o Telefone IP à configuração padrão exclui todas as definições personalizadas
anteriormente.
3.10 Reinicialização
Após alterar certos parâmetros, o Telefone IP solicitará a reinicialização para utilizar as
configurações. Essas configurações incluem o seguinte:
- Definições de Configuração de Rede
- Definições de Endereço do Servidor de Chamada
- Definições de Atualização de Software
- Definições de Padrão
Para reinicializar o Telefone IP:
• Pressione o botão Configurações (
). Se o Menu de Tela estiver bloqueado, utilize o
procedimento de desbloqueio. Consulte a Seção 3.3.
, ou mova o cursor para 9.Reinicialização utilizando as teclas
• Pressione o dígito
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
• Pressione a tecla programável [Sim] para reinicializar o
Jan 23
08:30
Telefone IP, ou pressione a tecla programável [Não] para
O sistema será reiniciado.
Tem certeza?
cancelar este menu.
• Se você pressionar [Não] na etapa acima, vá para outro
Não
Sim
, e continue a sessão
parâmetro com o botão Voltar,
60
Jan. 09
IP-8815
Ericsson
Guia de Instalação
ou pressione o botão Configurações (
) para sair da sessão de configuração sem ativar
as alterações. Qualquer alteração de parâmetro será atualizada durante a próxima
reinicialização.
61
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4. Utilizando o Web Manager para a Configuração
O Web Manager é uma ferramenta baseada na rede para a configuração dos parâmetros do
Telefone IP. O Web Manager tem acesso aos parâmetros que não estão disponíveis através do
Menu de Configuração de Tela. O Apêndice A inclui as informações sobre a disponibilidade do
parâmetro. Além do acesso remoto à configuração do Telefone IP, o Web Manager é uma
ferramenta mais conveniente quando configura diversos Telefones IPs ou parâmetros de um
único Telefone IP.
Ao apontar seu navegador da Web para o Endereço IP e o número de porta 8000 do Telefone
IP acessará o Web Manager. Desta forma, é necessário o Endereço IP do Telefone IP antes
de tentar acessar o Web Manager. Além disso, o Endereço IP deve estar disponível para o host
do navegador de rede. O Endereço IP da série de telefones IP8800 está disponível através da
tela LCD, consulte a Seção 5.1.
A Seção 4.1 abaixo descreve o procedimento de login e estrutura do mapa do site. As seções
de Erro! Fonte de referência não encontrada. a Erro! Fonte de referência não encontrada.
descrevem os parâmetros em cada página da Web na ordem exibida na área do link da página
do mapa do site.
4.1
Login e Mapa do Site
Aponte seu navegador para o Endereço IP e a porta 8000 da série de telefones IP8800,
<http://150.150.255.251:8000>, que retorna à página de Login do Telefone IP Login, conforme
exibido abaixo.
•
Clique em LOGIN; a página de Senha será exibida conforme abaixo:
Web Manager
IP-8815
Bem-vindo
Copyright©2008 LG- Ericsson Co. Ltd. Todos os direitos reservados
62
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Conectar a
•
Insira um Nome de Usuário e Senha válidos para exibir o Mapa do Site do Web Manager
exibido na Figura 4-1. O Nome do Usuário Padrão é privado e a Senha é lip.
Web
Manager IP-8815
(SIP)
Mapa do Site
Nome do usuário:
particular
Senha:
Configuração VoIP
Configuração LAN
Preferências de Chamada
Prefixo Telefônico
Informações do Telefone
Configurações do Telefone
Agenda
Configuração VoIP
Configuração SIP
Lembrar minha senha
Configuração LAN
Seleção do Modo de Rede (Estático, DHCP)
Endereço IP, Máscara de Subrede, Portal
Endereço DNS Primário/Secundário
Nome do Domínio, CDP
OK
Cancelar Configuração da Tabela de Roteamento
Preferências de Chamada
Bloquear
Identificador
de Tabela Atual de Roteamento
Chamada/Chamada Anônima
Adicionar Entrada
Permitir Toque de Notificação de Excluir Entrada
Chamada/Mensagem/Espera
Mapa de Dígito
Autoatendimento
Encaminhamento de Chamada
Chamada Direta
Informações do Telefone
Configurações do Telefone
Informações da Versão
Tipo de Campainha/Desligada
Nome do Telefone
Carga útil/Relé/Duração de DTMF
Alterar Senha
Duração do Quadro
Fone de Modo Automático
Número de Linha e Bloqueio de Chamada
Realizada
Uso do Número Rápido e Atendimento com um
63
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Tecla Programável
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Agenda
Lista Atual da Agenda
Adicionar/Excluir/Modificar
Entrada da Agenda
Fazer Upload/Download da Lista
da Agenda
Registro de Chamada
Registro de Chamada
Perdida/Recebida/Realizada
Configuração de QoS
Configuração Padrão de Carregamento
Reinicialização
Configuração de Atualização
Resultado de Atualização
Endereço de Servidor TFPT,
HTTP/HTTPS
Configurações
Configurar S/W e bandeira de
download do arquivo de Config.
Atualização Inteligente
Configuração Padrão de
Carregamento
Valor de carregamento Padrão
(Configuração de fábrica)
toque
Ocultar Menu de Tela com Bandeira de Download
Tecla Programável
Configuração da Tecla Programável Atual
Adicionar/Excluir/Modificar a Configuração da Tecla
Programável
Configuração de Hora de Rede
Endereço de Servidor SNTP
Fuso Horário
Seleção de Horário de Verão (DST)
Configuração de QoS
Configuração de Diffserv
IEEE 802.1Q
Jitter
Reinicialização
Reinicializar
Figura 4.1-1 Mapa do Site
À esquerda está a janela do link da página do Web Manager e na tela principal está um Mapa
do Site mais detalhado.
• Selecione a página desejada a partir do link de página ou da janela do Mapa do Site.
64
Jan. 09
IP-8815
Ericsson
4.2
Guia de Instalação
Configuração VoIP
Web
Manager IP-8815
(SIP)
Configuração VoIP
Configuração VOIP
Linha 1 Linha 2
Configurações de Linha
Configuração LAN
Configuração da Linha
Preferências de Chamada
Endereço Proxy
Prefixo Telefônico
Porta Proxy
Informações do Telefone
Nome de Exibição
Configurações do Telefone
Nome
Agenda
Tecla Programável
Registro de Chamada
Nome de Autenticação
Linha
1
(TO
PO)
Tipo de Linha
Particular
Particular
(TO
PO)
Extensão para DSS
Configuração de Hora da Rede
Nome do Diretório
Configuração de Atualização
Toque padrão
Configuração de QoS
Não utilizar
Tipo de Toque
Toque padrão
Toque Atrasado
Não utilizar
Status de Registro
Configuração Padrão de Carregamento
Reinicialização
Linha
2
Senha de
Autenticação
Configurações Comuns
NÃO OK
(TOPO)
Endereço Proxy de Saída
Porta Proxy de Saída
Endereço Proxy de Backup
Informações do Telefone
Porta Proxy de Backup
Configurações do Telefone
Domínio
Agenda
Endereço VMS
Registro Proxy
Tecla Programável
habilitar
Temporizador de Registro (seg)
Registro de Chamada
Porta UDP Local
Configuração de Hora da Rede
Porta RTP de Início
Configuração de Atualização
Prioridade de Codec
Configuração de QoS
Configuração Padrão de Carregamento
Reinicialização
Conferência Centralizada
habilitar
PRESENÇA
desabilitar
Temporizador de Passagem
de Firewall (seg)
ligado
desligado
Endereço do Servidor STUN
Alterar
Voltar ao Mapa do Site
Figura 4.2-1 Configuração VoIP
65
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Na parte superior da tela do VoIP há uma tabela indicando as linhas SIP disponíveis.
Selecionar uma linha a partir da lista exibirá as características definidas para a linha. Dentro da
tela do VoIP, os parâmetros são:
-
Parâmetros baseados em linha
o Endereço do Servidor Proxy é o Endereço IP ou FQDN do servidor de chamada
SIP ou Proxy SIP.
o Porta Proxy é a porta do servidor para solicitações recebidas e respostas
enviadas.
o Nome de Exibição é o Nome utilizado como parte do identificador de chamadas
do Telefone IP. O Nome de Exibição definido para a Linha 1 é exibido na tela LCD.
o Nome é o nome utilizado durante o registro. O nome geralmente é o número de
telefone ou o id do usuário SIP.
o Nome de Autenticação é o id do usuário para autenticação do aspecto de linha
com o servidor de chamada.
o Senha de Autenticação é a senha para autenticação do aspecto de linha com o
servidor de chamada.
o Tipo de Linha é o tipo de linha, particular, compartilhada (MADN) ou DSS.
Consulte a Seção 3.5.1.8.
o Extensão para DSS é o número de extensão associado com a linha quando o tipo
é DSS/BLF. Não insira um número de extensão se o Tipo de Linha não for
DSS/BLF. Além disso, não define um Nome ou Senha de Autorização para o
Tipo de Linha DSS/BLF.
o DN é o Número do Diretório para uma linha (MADN) compartilhada.
o Tipo de Toque define o toque para as chamadas recebidas na linha. O Tipo de
Toque pode ser “Definido como Padrão”, “Campainha Desligada” ou Tipo de
Toque de 1 a 4, 101 a 105 ou 201 a 205. O toque padrão é configurado de
acordo com as Configurações do Telefone, consulte a Seção 4.7.
o Toque Atrasado atrasa a notificação de áudio (toque) para uma linha. O atraso é
definido em acréscimos de um segundo, de 0 (sem atraso) a 10 segundos.
-
Parâmetros Gerais
o Endereço Proxy de Saída é o Endereço IP ou FQDN do servidor proxy de saída
para receber solicitações SIP no lugar do Servidor Proxy baseado na linha.
o Porta Proxy de Saída é a porta do servidor proxy de saída
o Endereço Proxy de Backup é o Endereço IP ou FQDN do servidor de proxy de
backup, utilizado quando a conexão com o proxy primário pausa.
o Porta Proxy de Backup é a porta do servidor proxy de backup.
o Domínio é o domínio para o serviço SIP quando o provedor de serviço deseja
utilizar um domínio SIP específico.
o Endereço de VMS é o endereço (IP ou número de telefone) do Servidor de
Correio de Voz.
o Registro de Proxy ativa o registro SIP para o proxy; este parâmetro é ignorado se
um Endereço Proxy de Saída não for definido.
66
Jan. 09
IP-8815
Ericsson
Guia de Instalação
o
o
o
o
o
o
o
o
Temporizador do Registro é um intervalo, em segundos, entre as tentativas de
renovação do registro SIP.
Porta UDP Local é a porta UDP utilizada na LAN para enviar e receber pacotes
SIP.
Porta RTP de Início é a porta para os pacotes de Real-time Transport Protocol
(voz).
Codec seleciona a prioridade para codecs de áudio.
Conferência Centralizada
Este parâmetro habilita ou desabilita o controle do servidor e o
processamento de conferências. Quando habilitado, o servidor fornece um
único fluxo RTP para a conferência. Quando desabilitado, o Telefone IP
processa fluxos RTP separados para cada participante, máximo de 3 partes.
É necessário um URL para a conferência centralizada.
URL é o URL do servidor de conferência.
Presença habilita a subscrição para linhas DSS/BLF para um grupo de Presença
para notificação de ocupado ou desocupado. A Extensão para DSS deve ser
definida e o Nome e a Senha de Autorização devem estar em branco, não
definidos.
O Temporizador de Passagem de Firewall especifica o tempo para permitir a
passagem de um firewall.
Endereço do Servidor STUN, Endereço IP ou FQDN do Servidor STUN.
Para modificar um parâmetro:
• Selecione o parâmetro e modifique o valor.
• Selecione o botão Alterar .
Alterar o endereço do servidor proxy, a porta proxy por linha e proxy de saída, o proxy
de backup, o endereço de VMS ou a porta UDP local exige uma reinicialização do
Telefone IP. Ao sair do menu, você receberá uma notificação de reinicialização. O
Telefone IP deverá ser reinicializado para utilizar os novos valores inseridos.
67
Jan. 09
IP-8815
Ericsson
4.3
Guia de Instalação
Configuração LAN
Web
Manager IP-8815
(SIP)
Configuração LAN
Seleção de Rede
Configuração VoIP
Configuração LAN
Preferências de Chamada
Prefixo Telefônico
Informações do Telefone
Estático
Endereço IP
Máscara de Subrede
Portal Padrão
Endereço MAC
DNS Primário
DNS Secundário
Configurações do Telefone
Nome de Domínio
Agenda
desabilitar
Tecla Programável
Alterar
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Voltar ao Mapa do Site
Configuração de QoS
Configuração Padrão de Carregamento
Reinicialização
Figura 4.3-1 Configuração LAN
Na tela LAN os parâmetros ajustáveis são:
-
Configuração LAN
o Seleção de Rede é o Modo do Endereço IP para o Telefone IP. O botão radial
seleciona o modo de endereço estático ou DHCP.
o Endereço IP é o Endereço IP do Telefone IP.
o Máscara de Subrede é a do Máscara de Subrede Telefone IP.
o Portal Padrão é o Endereço IP do Portal Padrão do Telefone IP.
o Endereço MAC é o Endereço MAC do Telefone IP, apenas visualização.
o DNS Primário é o Endereço IP do servidor DNS.
o DNS Secundário é o Endereço IP de um servidor DNS auxiliar.
o Nome do Domínio é o Nome do Domínio para o Telefone IP.
o CDP habilita e desabilita o uso do protocolo de descoberta para o ID VLAN.
Para modificar a Seleção de Rede (Modo de Endereço IP):
• Selecione o botão radial para a definição do endereço Estático ou DHCP.
68
Jan. 09
IP-8815
Ericsson
•
Ao completar, selecione o botão
Telefone IP.
Guia de Instalação
Alterar
para carregar novos valores para a memória do
Para modificar alguma informação de endereço:
• Selecione a caixa apropriada e insira o novo valor. As alterações só poderão ser feitas se
o Modo de Rede estático estiver selecionado.
• Ao completar, selecione o botão Alterar para carregar novos valores para a memória do
Telefone IP.
O Endereço MAC é fixo e não pode ser modificado.
O Endereço IP, a Máscara de Subrede, etc. só pode ser alterado se o Modo de Rede
estático estiver definido.
Alterar qualquer valor na tela da LAN exige uma reinicialização do Telefone IP. Ao sair
do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá ser
reinicializado para utilizar os novos valores inseridos.
69
Jan. 09
IP-8815
Ericsson
4.4
Guia de Instalação
Preferências de Chamada
Web
Manager IP-8815
(SIP)
Preferências de Chamada
Bloqueio de Chamada Anônima
desabilitar
Configuração VoIP
Função de Chamada em Espera
habilitar
Configuração LAN
Toque de Chamada em Espera
habilitar
Chamar de volta Chamada em
Espera
habilitar
Toque de Mensagem em Espera
habilitar
Autoatendimento
habilitar
Preferências de Chamada
Prefixo Telefônico
Informações do Telefone
Configurações do Telefone
Agenda
Encaminhamento de Chamada
Condição
não utilizar
Tecla Programável
Endereço para encaminhamento
Registro de Chamada
Tempo sem resposta (seg)
Configuração de Hora da Rede
Configuração de Atualização
Configuração de QoS
Configuração Padrão de Carregamento
Reinicialização
Chamada Direta
Chamada Direta
desabilitar
Número de Chamada Direta
Temporizador de Chamada
Direta (0~10 seg)
Alterar
Voltar ao Mapa do Site
Figura 4.4-1 Preferências de Chamada
O Telefone IP suporta diversas preferências do usuário, conforme registrado abaixo:
-
Preferências de Chamada
o Bloqueio de Chamada Anônima, quando habilitado, bloqueia as chamadas
recebidas com um identificador de chamadas anônimo.
o Função de Chamada em Espera, quando habilitada, notifica visualmente o
usuário sobre uma chamada recebida enquanto o usuário está em uma conversa.
Se estiver desabilitada, quando o usuário estiver em uma conversa, uma nova
chamada será recusada, e o servidor de chamada encaminhará a chamada.
o Toque da Chamada em Espera, quando o Telefone IP está em uso com a
Chamada em Espera habilitada, um toque de bip durante a chamada existente
indica uma chamada recebida.
o Chamar de Volta Chamada em Espera, quando habilitada, toca o telefone se o
usuário retornar o telefone ao estado desocupado com uma chamada em espera.
o Toque de Mensagem em Espera, quando habilitado, o sinal de discagem
recorrente notifica o usuário de que uma nova mensagem está aguardando. A
notificação do sinal de discagem recorrente acontece juntamente com a
notificação visual com o LED de mensagem piscando.
70
Jan. 09
IP-8815
Ericsson
Guia de Instalação
o
Autoatendimento, quando habilitado, ativará
automaticamente se uma chamada for recebida.
o
viva-voz
ou
os
fones
-
Encaminhamento de Chamada
o Condições define a condição para o Encaminhamento de Chamada (Ocupado,
Sem Resposta, Ocupado e Sem resposta, incondicional ou não utilizado).
o Direcionar para Encaminhamento define o destino para receber chamadas
encaminhadas.
o Tempo Sem Resposta define o atraso para o encaminhamento sem resposta.
-
Chamada Direta (Hotline/Warm-Line)
o Chamada Direta, quando habilitada, coloca uma chamada em um destino prédefinido automaticamente quando o telefone está ocupado.
o Número de Chamada Direta define o destino para uma chamada direta.
o Temporizador de Chamada Direta define um tempo de atraso para a operação de
Warm-Line. O temporizador especifica o período antes de localizar uma chamada
direta. O temporizador é definido com acréscimos de um Segundo de 0 (zero) a
10 (dez) segundos. Para a operação de Hotline, defina o temporizador para 0
(zero) segundos.
Para modificar os parâmetros sobre a tela de Preferências de Chamada:
• Selecione o parâmetro desejado e insira novos valores, ou selecione valores dos menus
suspensos.
• Ao completar, selecione o botão Alterar para carregar novos valores para a memória do
Telefone IP.
71
Jan. 09
IP-8815
Ericsson
4.5
Guia de Instalação
Prefixo Telefônico
O Telefone IP incorpora a Prefixo Telefônico, que monitora os dígitos discados pelo usuário
para correspondência de padrões do Número de Prefixo Telefônico. Se ocorrer uma
correspondência, o telefone modifica os dígitos e processa a chamada utilizando as instruções
no Prefixo Telefônico. Tanto a Tabela de Roteamento quanto a Tabela de Mapa de Dígitos
definem o Prefixo Telefônico.
4.5.1
Tabela de Roteamento
Tipo de Prefixo Telefônico
Tabela de Roteamento
Mapa de Dígito
Alterar
Tabela de Roteamento Atual
Índice
Número
TRNC Pré
Pós
NULO
Extra
NULO
NULO
NULO
NULO
Excluir Entrada
Adicionar Entrada
Número
TRNC
Pré
Pós
Pausa
Extra
Adicionar Entrada
Figura 4.5.1-1 Configuração das Tabelas de Roteamento
Na Tabela de Roteamento até 50 (cinquenta) números de Prefixo Telefônico podem ser
definidos. Cada entrada da tabela inclui instruções para modificar o número discado. As
entradas especificadas para a Tabela de Roteamento são:
- Número é o padrão de dígito para corresponder com os dígitos discados pelo
usuário.
- TRNC define o número de dígitos para excluir, truncar a partir do número discado.
- Pré define dígitos para inserir na frente do número truncado.
72
Jan. 09
IP-8815
Ericsson
Guia de Instalação
-
Pós define os dígitos para inserir no final do número truncado.
Pausa define a posição no número em que, se corresponder, o telefone pausará
para dígitos adicionais antes de realizar a chamada. A duração da pausa
programável no arquivo de Seção de Configuração [Discar] tem um padrão de 3
segundos.
Extra – Endereço IP do telefone para enviar uma chamada se ocorrer a
correspondência. A chamada é colocada no Endereço IP no lugar do número
modificado.
-
Além dos dígitos do teclado, caracteres especiais podem ser definidos.
- Um ‘?’ corresponde a qualquer dígito único.
- Um “~” corresponde a uma cadeia de caracteres de qualquer comprimento.
- Um “,” localiza a posição de uma Pausa.
- Um “.” Retorna o sinal de discagem”
A seguir, exemplos de Prefixos Telefônicos utilizando a Tabela de Roteamento.
Prefixo Telefônico Simples
Requisitos do Cliente:
Realize a chamada após qualquer número de 7 dígitos discado ou se a Operadora for discada
no dígito ‘0’.
Número
TRNC
Pré
Pós
Pausa
Extra
0??????
???????
0
0
NULO
NULO
NULO
NULO
?,
NULO
0.0.0.0
0.0.0.0
A partir da tabela acima, se o usuário discar 0 como primeiro dígito, o Telefone IP pausará para
adicionar outros dígitos. Após a pausa, se não forem discados outros dígitos, o telefone faz
uma chamada para a Operadora. Além disso, após o usuário discar qualquer número com sete
dígitos, a chamada é realizada.
Prefixo Telefônico Complexo
Requisitos do Cliente:
Realize a chamada depois do número da operadora local no 0, operadora de longa distância no
00, número de extensão de quarto dígitos começando com 3,4 ou 5, um número local de sete
dígitos prefixados por um 8, número de dois dígitos precedido por estrela (‘*’), um número de
longa distância de dez dígitos prefixado por 91, ou um número internacional iniciado com 9011
é discado.
Número
TRNC
Pré
Pós
Pausa
Extra
0?
0
NULO
NULO
?,
0.0.0.0
00
0
NULO
NULO
NULO
0.0.0.0
3???
0
NULO
NULO
NULO
0.0.0.0
4???
0
NULO
NULO
NULO
0.0.0.0
5???
0
NULO
NULO
NULO
0.0.0.0
8???????
0
NULO
NULO
NULO
0.0.0.0
*??
0
NULO
NULO
NULO
0.0.0.0
91??????????
0
NULO
NULO
NULO
0.0.0.0
73
Jan. 09
IP-8815
Ericsson
Guia de Instalação
0 9011~
NULO
0
NULO
NULO
0.0.0.0
2º Sinal de Discagem
Requisitos do Cliente:
Para fornecer o Segundo sinal de discagem após um ‘9’ ser discado, estabeleça um Prefixo
Telefônico, conforme abaixo:
Número
TRNC
Pré
Pós
Pausa
Extra
9.~
0
NULO
NULO
?,
0.0.0.0
Para alterar os parâmetros da Tabela de Roteamento:
• Verifique se o botão radial da Tabela de Roteamento está selecionado no Tipo de Prefixo
Telefônico
• Insira os valores desejados nas caixas respectivas.
• Selecione o botão Adicionar Entrada .
Para excluir uma entrada a partir da Tabela de Roteamento Atual:
• Selecione a caixa de seleção em frente à entrada desejada.
• Clique o botão Excluir Entrada .
Para excluir todas as entradas:
• Insira ‘todos’ como índice.
• Clique o botão Excluir Entrada .
4.5.2
Digite a Tabela de Mapa
Mapa de Dígito (Roteamento)
Alterar
Mapa de Dígito (2º Sinal de Discagem)
Alterar
Mapa de Dígito (Processo)
EXCLUIR
Número
Pré
Pós
Alterar
Figura 4.5.2-1 Configuração das Tabelas de Mapa de Dígito
74
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Utilizando a Tabela de Mapa de Dígito, uma cadeia de 512 caracteres pode ser inserida para
definir o Prefixo Telefônico. Dentro da cadeia são inseridos números individuais, separados por
uma ‘|’. Além dos dígitos do teclado, caracteres especiais podem ser inseridos como a seguir:
- Um ‘x’ corresponde qualquer dígito único, (0 a 9).
- Um ‘T’ insere uma pausa planejada para dígitos adicionais.
- Um ‘.’ Corresponde a qualquer número de ocorrências de um dígito, incluindo zero
ocorrências, e inclui correspondências de caracteres especiais.
- Um ‘+’ corresponde a qualquer número de ocorrências da correspondência anterior,
incluindo caracteres especiais.
- O ‘[ ]’ corresponde a um dígito de um grupo de dígitos. Esta combinação de caracteres
é utilizada com “.” para definir uma variação, [2-6] correspondem a qualquer dígito de 2 a
6, incluindo os dois.
O Prefixo Telefônico pode incluir a modificação de um número discado correspondente antes
da definição da chamada. O Processo de Mapa de Dígito define aos procedimentos de
modificação para um número. O processo pode incluir:
- TRNC define o número de dígitos para excluir do número discado.
- Pré define dígitos para inserir na frente do número truncado.
- Pós define os dígitos para inserir no final do número truncado.
A seguir, exemplos dos Prefixos Telefônicos utilizando as Tabelas de Mapa de Dígito.
Prefixo Telefônico Simples
Requisito do cliente:
Realiza a chamada após qualquer número de 7 dígitos ser discado ou se uma Operadora for
discada no dígito ‘0’.
Entrada de roteamento do mapa de dígito
O mapa de dígito deste Prefixo Telefônico é (0T|xxxxxxx).
A partir deste mapa, se o usuário discar '0' como primeiro dígito, o Telefone IP aguardará pela
pausa para os dígitos adicionais. Após a pausa, se nenhum digito adicional for discado, o
telefone envia a chamada para a Operadora. Além disso, após o usuário discar qualquer
número de sete dígitos, a chamada é realizada.
Prefixo Telefônico Complexo
Requisito do cliente:
Realize a chamada após a operadora local em 0, operador de longa distância em 00, um
número de extensão local de quarto dígitos começando com 3,4 ou 5, um número local de sete
dígitos prefixado por um 8, número de dois dígitos precedido por estrela (‘*’), um número de
longa distância de dez dígitos prefixado por 91, ou um número internacional iniciando com 9011
é discado.
Entrada de roteamento do mapa de dígito
O Prefixo Telefônico para isto é (0T|00T|[3-5]xxx|8xxxxxxx|*xx|91xxxxxxxxxx|9011x.T).
2º Sinal de Discagem
75
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Um Segundo mapa de cadeia de 512 caracteres é utilizado para fornecer o 2º Sinal de
Discagem.
Requisito do clientes:
Para fornecer o Segundo sinal de discagem após um ‘9’ ser discado, estabeleça um Prefixo
Telefônico, conforme abaixo:
Para alterar os parâmetros da Tabela do Mapa de Dígito:
• Verifique se o botão radial do Mapa de Dígito está selecionado no Tipo de Prefixo
Telefônico
• Insira os valores desejados na caixa de Mapa de Dígito (Roteamento).
• Selecione o botão Alterar .
Para definir ou alterar um Mapa de Dígito para fornecer o segundo sinal de discagem
• Insira os dígitos na caixa de Mapa de Dígito (2º Sinal de Discagem).
• Clique no botão Alterar .
Para modificar um processo de Mapa de Dígito:
• Insira os dígitos nas caixas de Mapa de Dígito (Processo).
• Clique no botão Alterar .
Para excluir um processo de Mapa de Dígito:
• Selecione a caixa de seleção EXCLUIR.
• Clique no botão Alterar .
76
Jan. 09
IP-8815
Ericsson
4.6
Guia de Instalação
Informações do Telefone
Web
Manager IP-8815
(SIP)
Versão
(Telefone IP SIP)
Nome do Modelo
Versão do Hardware
Configuração VoIP
Versão doSotware
Configuração LAN
Tempo de Link do
11 de Setembro 2008, 16:20:35
Preferências de Chamada
Prefixo Telefônico
Nome do Telefone
Nome do Telefone
Informações do Telefone
Configurações do Telefone
Alterar
Agenda
Tecla Programável
Registro de Chamada
Alterar a Senha
Configuração de Hora da Rede
Nome de Login
Configuração de Atualização
Senha Antiga
Configuração de QoS
Senha Nova
particular
Confirmar Senha
Configuração Padrão de Carregamento
Reinicialização
Alterar
Voltar ao Mapa do Site
Figura 4.6-1 Informações do Telefone
A tela de Informações do Telefone exibe as informações da versão da série de telefones
IP8800 e o nome do telefone. Além disso, é possível alterar a senha do Web Manager através
desta tela.
Para alterar o nome do telefone:
• Insira o Nome desejado.
• Ao completar, selecione o botão
do Telefone IP.
Para alterar a Senha:
• Insira a senha existente.
• Insira a nova senha e confirme.
• Ao completar, selecione o botão
do Telefone IP.
Alterar
para carregar os novos valores para a memória
Alterar
para carregar os novos valores para a memória
77
Jan. 09
IP-8815
Ericsson
4.7
Guia de Instalação
Configurações do Telefone
Web
Manager IP-8815
(SIP)
Configuração VoIP
Configuração LAN
Preferências de Chamada
Prefixo Telefônico
Informações do Telefone
Configurações do Telefone
Duração do Quadro
(10~100)
Fones de Modo Automático
desabilitar
Relé de DTMF
negociar
Carga Útil de DTMF (96~255)
Duração de DTMF (50~300)
O Número de Linhas
(1~8)
Bloquear Chamada de Saída
Configurações do Telefone
Agenda
Tecla Programável
desbloquear
Utilizar Número Rápido
utilizar
Toque do Teclado
utilizar
Número de Emergência
Registro de Chamada
Funções
Configuração de Hora da Rede
Configuração de Atualização
Sem funções disponíveis
Configuração de QoS
Alterar
Configuração Padrão de Carregamento
Reinicialização
Definições de Toque
Tipo de Toque
Campainha
Tipo de Toque 1
lig
Alterar
Toques Definidos pelo Usuário (RTTTL)
Nome do Arquivo
Excluir
Excluir
Procurar...
Carregar
Voltar ao Mapa do Site
Figura 4.7-1 Configurações do Telefone
Na tela Configurações do Telefone, os seguintes parâmetros podem ser modificados.
-
Configurações do Telefone
o Duração do Quadro define o intervalo para enviar/receber pacotes RTP em
milissegundos.
o Fones em Modo Automático ativa a operação dos fones.
o Relé de DTMF seleciona o método para a sinalização de DTMF (em banda, for a
de banda ou negociar).
o Carga Útil de DTMF define o tipo de carga útil RFC 2833 para os sinais DTMF.
78
Jan. 09
IP-8815
Ericsson
Guia de Instalação
o
o
o
o
o
o
Duração de DTMF define a duração dos sinais DTMF enviados do telefone em
milissegundos.
O Número de Linhas define o número de botões flexíveis alocados para as linhas.
O mínimo é 1 (um). O número máximo de botões de linha é o número máximo de
botões disponíveis no Telefone IP.
Bloquear Chamada Recebida bloqueia o Telefone IP, solicitando a entrada da
Senha para realizar uma chamada.
Número Rápido de Uso habilita ou desabilita o uso de discagem de dois dígitos
para ligar para os contatos da Agenda.
Toque do Teclado habilita ou desabilita o toque gerado quando um botão é
pressionado no Telefone IP.
Número de Emergência especifica o número de chamada de emergência.
-
Configuração de Toques
o Tipo de Campainha define o Tipo de Toque Padrão, selecione um dos 14 sinais
de toque para a notificação de áudio das chamadas recebidas,
o Campainha Liga ou Desliga o sinal de toque.
-
Toques Definidos pelo Usuário (RTTTL)
o Adicione e exclua toques definidos pelo usuário (formato de texto RTTTL),
consulte o Apêndice G. O botão do Navegador pode ser utilizado para buscar e
fazer o upload de um arquivo RTTTL para uso. O arquivo RTTTL deve ser
carregado antes de ser definido para uso como o Tipo de Toque. Até 5 (cinco)
Tipos de Toques RTTTL, com não mais do que 512 caracteres, podem ser
armazenados no Telefone IP.
Para modificar os parâmetros de Configuração do Telefone:
• Selecione o parâmetro.
• Insira o novo valor ou selecione um valor do menu suspenso.
• Ao completar, selecione o botão Alterar .
Alterar a carga útil de DTMF, a Duração de Quadro ou o Relé de DTMF exige uma
reinicialização do Telefone IP. Ao sair do menu, você receberá uma notificação de
reinicialização. O Telefone IP deverá ser reinicializado para utilizar os novos valores
inseridos.
79
Jan. 09
IP-8815
Ericsson
4.8
Guia de Instalação
Agenda
Web
Manager IP-8815
(SIP)
Lista da Agenda
Número
Rápido
Nome
Endereço
Informações
Limpar Modificar Discar
Modificar Discar
Configuração VoIP
Modificar Discar
Configuração LAN
Preferências de Chamada
Adiciona Limpar
Limpar Tudo
Prefixo Telefônico
Informações do Telefone
Procurar... Carregar
Download
Configurações do Telefone
Agenda
Tecla Programável
URL da Agenda Remota
Registro de Chamada
Configuração de Hora da Rede
Alterar
Configuração de Atualização
Configuração de QoS
Voltar ao Mapa do Site
Configuração Padrão de Carregamento
Reinicialização
Figura 4.8-1 Agenda
Agenda Interna
O Telefone IP inclui uma Agenda Interna com 100 registros de contato. As chamadas para um
contato são feitas utilizando o Número Rápido (00-99). O número do contato ou o id do usuário
SIP é mantido na Agenda. No menu da agenda, os registros podem ser adicionados, editados,
excluídos ou buscados.
Para adicionar uma entrada na agenda:
• Clique no botão Adiciona e insira os novos valores na tela de Entrada da Agenda. O campo
de Endereço é o número de telefone do contato ou o id do usuário SIP.
80
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Adicionar uma Entrada na Agenda
Número
Rápido
Nome
Endereço
Tipo de toque
Toque Padrão
Informações
(opcional)
Salvar
Figura 4.8-2 Adicionar uma Entrada na Agenda
•
Ao completar, selecione o botão
Salvar
para armazenar o registro.
Para modificar uma entrada:
• Selecione Modificar para o registro desejado e insira os novos valores na tela de Entrada
da Agenda.
• Ao completar, selecione Salvar
para armazenar o registro modificado.
Para realizar uma chamada utilizando a Agenda:
• Clique no botão Discar
para o contato desejado.
Para excluir entradas específicas da Agenda:
• Clique na caixa ‘Limpar’ para os registros desejados e selecione o botão
excluir os registros selecionados.
Limpar
para
Para excluir todas as entradas da Agenda:
• Selecione o botão Limpar Tudo .
A Agenda pode ser baixada ou carrega para e de um arquivo *.csv formatado. Para fazer o
Upload/download:
• Clique em Navegar... e localize o arquivo csv desejado em seu PC.
• Selecione upload ou download, conforme desejado.
81
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Um exemplo de Agenda e o arquivo resultante são exibidos abaixo:
Agenda
Número Rápido Nome
Número de Telefone Informações
1
Lee Myunghee 1000
[email protected]
2
baragirl
2000
3
lmh
3000
Coreia
Amostra de arquivo *.csv
Número Rápido,Nome,Número de Telefone, Informações
1,Lee Myunghee,1000,[email protected]
2,baragirl,2000,
3,lmh,3000,Coreia
URL de Agenda Remota
O Telefone IP pode acessar e discar a partir de uma Agenda externa. A Agenda Remota é um
arquivo xml gerenciado remotamente. Para utilizar o recurso de Agenda Remota, o URL do
servidor HTTP que hospeda a agenda deve ser inserido.
82
Jan. 09
IP-8815
Ericsson
4.9
Guia de Instalação
Botão Flexível
Web
Manager IP-8815
(SIP)
Definir uma Tecla Programável
Nenhum
[LINHA particular]
Marca
Marca
Configuração VoIP
Nenhum
[LINHA particular]
Configuração LAN
Marca
Marca
Preferências de Chamada
Mensagem
Prefixo Telefônico
Nenhum
Marca
Marca
Informações do Telefone
Nenhum
Configurações do Telefone
Nenhum
Marca
Marca
Agenda
Alterar
Tecla Programável
Limpar Tudo
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Voltar ao Mapa do Site
Configuração de QoS
Configuração Padrão de
Carregamento
Reinicialização
Figura 4.9-1 Botão Flexível
O IP-8815 tem 8 (oito) botões flexíveis, botões não utilizado para as linhas podem ser definidos
para diversas funções. Consulte a Tabela 3.6.5 para obter as funções disponíveis.
Para alterar as funções do botão:
• Selecione a função a partir do menu suspenso próximo ao botão.
- Para um botão de Discagem Rápida, insira o número do contato ou o id do usuário.
- Para um botão de Mensagem, insira o endereço ou o número de telefone do
Servidor de Correio de Voz.
• Clique no botão Alterar para armazenar as mudanças.
Para excluir a função definida para todos os botões flexíveis, exceto os botões de linha:
• Selecione o botão Limpar Tudo . Cuidado ao selecionar Limpar tudo, pois ele apagará todas
as definições do Botão Flexível, exceto os botões de linha.
83
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.10 Registro de Chamada
Web
Manager IP-8815
(SIP)
Registro de Chamada
Núm
Configuração VoIP
Data,
Hora
Usuá
rio
Configuração LAN
Duração da
Chamada
Estado
Adi
Discar
Limpar Tudo
Preferências de Chamada
Prefixo Telefônico
Voltar ao Mapa do Site
Informações do Telefone
Configurações do Telefone
Agenda
Tecla Programável
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Configuração de QoS
Configuração Padrão de Carregamento
Reinicialização
Figura 4.10-1 Registro de Chamada
O Registro de Chamada é uma lista de todas as chamadas (recebidas, realizadas ou perdidas)
na extensão. O registro indica o tipo de chamada (IC, OG e M), os nomes dos contatos e as
informações dos contatos, a hora e a duração da chamada, o estado da chamada. A partir do
Registro de chamada, o usuário pode ligar para um contato ou armazenar um registro de
chamada diretamente para a agenda. O Registro de Chamada será perdido se o telefone ficar
sem energia ou reinicializações.
Para adicionar um número a partir do Registro de Chamada para a lista da agenda:
• Selecione o botão Adicionar .
Para excluir todos os Registros de Chamada:
• Selecione o botão Limpar Tudo .
Cuidado, ao selecionar o botão Limpar Tudo ,todos os registros do Registro de Chamada serão
excluídos.
Para ligar para uma pessoa a partir de um Registro de Chamada:
• Clique no botão Discar
associado ao Registro de Chamada desejado.
84
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.11 Configuração de Hora da Rede
Configuração de Hora da Rede
Web
Manager IP-8815
(SIP)
Endereço do Servidor SNTP
Fuso Horário
PADRÃO DO PACÍFICO
Uso do horário de Verão
Configuração VoIP
Desl
Configuração LAN
Formato de Hora
Preferências de Chamada
Desligado
Prefixo Telefônico
Informações do Telefone
Formato de Data
Configurações do Telefone
Desligado
Agenda
Tecla Programável
(23 Set)
Registro de Chamada
Formato
Configuração de Hora da Rede
Configuração de Atualização
Configuração de QoS
Configuração Padrão de Carregamento
AAAA (ano com 4 dígitos)
MM (mês com 2 dígitos)
DD (dia com 2 dígitos)
m (abreviação do nome do mês)
/ , - (Caracteres Especiais)
AA ( ano com 2 dígitos)
M (1~2 mês com dígitos)
D (1~2 dia com dígito(s))
d (abreviação do dia da semana)
Reinicialização
Configuração do Horário de Verão
Formato
Condição
de Início
do Horário
de Verão
Mês
Mês
Semana do Mês
Dia
Dia da Semana
Hora
DOM
Hora
Condição
de Final
do
Horário
de Verão
Mês
Mês
Semana do Mês
Dia
Dia da Semana
Hora
DOM
Hora
Alterar
Fuso Horário
Exemplo de Configuração Dst
PADRÃO DO PACÍFICO
Mês de Início/Final: MAR/NOV
Semana do Mês de Início/Final: 2/1
Dia da Semana de Início/ Final: DOM/DOM
Hora de Início/Final: 2/2
Voltar ao Mapa do Site
Figura 4.11-1 Configuração de Hora da Rede
A tela de Hora da Rede permite que você defina a Configuração para hora e horário de verão.
Dentro da Configuração de Hora da Rede, os seguintes parâmetros podem ser definidos.
85
Jan. 09
IP-8815
Ericsson
Guia de Instalação
-
Configuração de Hora da Rede
o Endereço do Servidor SNTP é o Endereço IP ou FQDN do servidor SNTP (Simple
Network Time Protocol).
o Fuso Horário define o Fuso Horário local do Telefone IP.
o Uso do Horário de Verão habilita ou desabilita o Horário de Verão.
- Formato de Hora define o formato da exibição de hora na tela, desligado, de 12 ou
de 24 horas.
- Formato de Data define o formato da exibição de data na tela, utilizando a seleção
do botão radial. Além disso, o formato da exibição da data pode ser personalizado
utilizando a caixa de texto “Formato”, inserindo o formato desejado com os
caracteres exibidos abaixo na caixa de texto.
- Configuração de Horário de Verão (DST)
A Configuração de DST define o formato para o Horário de Verão. O início e o final
do horário de verão podem ser configurados no Formato de Mês/Dia/Hora ou no
padrão norte-americano, Mês/Semana/Dia/Formato de Hora.
Servidores SNTP conhecidos que podem ser utilizados:
- ntp.nasa.gov
- clock.via.net
- tick.ucla.edu
Para modificar os parâmetros na tela de Hora da Rede, selecione o parâmetro desejado e
insira novos valores ou selecione valores a partir dos menus suspensos. Ao completar,
selecione Alterar para carregar os novos valores na memória do Telefone IP.
86
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.12 Configuração de Atualização
Web
Manager IP-8815
(SIP)
Resultado da Atualização
Configuração VoIP
Imagem do Software
VER ARQUIVO NÃO ENCONTRADO
Configuração do Sistema
BANDEIRA CARREGAMENTO DESL.
Configuração Mac
BANDEIRA CARREGAMENTO DESL.
Configuração LAN
Preferências de Chamada
Configuração de Atualização
Prefixo Telefônico
Endereço do
Servidor TFTP
Informações do Telefone
Recebido pelo DHCP na inicialização
Configurações do Telefone
Recebido pelo DHCP na inicialização, Opção
Agenda
Tecla Programável
Prioridade
Senha
Registro de Chamada
Prioridade
Formato Conf. do
MAC
Configuração de Hora da Rede
Configuração de Atualização
Certificado Verificado
Verificação do nome do servidor
Validade
Verificação do
Certificado
Configuração de QoS
Configuração Padrão de Carregamento
CA Raiz
Reinicialização
Arquivo para Atualizar
Software
Configuração
Cód. de Decodificação
Utilizar a Atualização Inteligente
Atualização Inteligente
Cada
Cada
hora(s)
hora(s)
Ao encontrar uma nova, confirmar o download
Alterar
Voltar ao Mapa do Site
Figure 4.12-1 Configuração de Atualização
Na tela de Atualização, os resultados da tentativa de download mais recente são exibidos na
parte superior da tela. As mensagens de resultado de atualização são definidas no Apêndice C.
87
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Um registro exibe as condições de erro para o download do arquivo de Configuração. Além
disso, os seguintes parâmetros podem ser modificados:
-
Configuração de Atualização
o TFTP/HTTPS define o protocolo do servidor onde estão armazenados os arquivos
de software e configuração.
o Endereço do Servidor TFTP define o Endereço IP ou FQDN do servidor TFTP
onde estão localizados os arquivos de software e configuração. Com a caixa
“Recebido pelo DHCP em inicialização” selecionada, o Telefone IP utiliza apenas
o servidor TFTP restaurado com a Opção do DHCP 66 ou 150.
o HTTPS URL é o URL do servidor HTTP/HTTPS onde estão localizados os
arquivos de software e configuração. Quando a caixa “Recebido pelo DHCP em
inicialização” é selecionada, o Telefone IP utiliza a Opção do DHCP definida para
restaurar o URL. Se a opção estiver presente, o Tipo de Provisionamento é
alterado automaticamente para HTTP/HTTPS utilizando o URL da Opção do
DHCP, Padrão 160. Observe que a porta utilizada para HTTP é a 80 e 443 para
HTTPS.
o ID define o nome do usuário para a autenticação de HTTPS.
o Senha define a senha para a autenticação de HTTPS.
o Formato de Cfg. de MAC define o formato do nome do arquivo da configuração de
MAC (Específica do telefone); “$MAC” é substituído com o Endereço MAC do
Telefone IP e deve ser incluído como parte do nome ou caminho do arquivo para
o arquivo de configuração no servidor HTTP/HTTPS.
o As caixas Verificando Cert. habilitam a verificação do Certificado de Autoridade
(CA) no servidor HTTPS. Quando a caixa “Cert. Verificado” é selecionada, o
telefone verifica a assinatura do CA. Quando a “Verificação do Nome do Servidor”
é selecionada, o telefone verifica se o nome do servidor que está enviando o CA é
válido. Quando “Validade” é selecionada, o Telefone IP verifica a data de validade
do certificado.
o CA Raiz define um CA que não seja os CAs internos, que incluem Versign®, para
utilizar para a verificação do CA a partir do servidor. Quando o CA não está
disponível, na memória do Telefone IP, cole o CA Raiz nesta área da página da
Web.
o Arquivo para Atualização define os arquivos (software e configuração) para
efetuar o download durante a Reinicialização.
o Código de Decodificação define o código hexadecimal solicitado para decodificar
os arquivos de configuração.
o Atualização Inteligente habilita verificações periódicas para novos softwares no
servidor de provisionamento. Estão disponíveis dois métodos de atualização
inteligente; um verifica o servidor no intervalo de horas, o outro verifica
diariamente no momento especificado em um formato de relógio de 24 horas.
Selecione a caixa “Utilizar Atualização Inteligente”, selecione o método com o
botão radial e insira o intervalo ou hora, conforme apropriado.
88
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Se o Telefone IP encontrar uma nova versão do software durante a atualização
inteligente, o Telefone IP faz o download do arquivo ou exibe a disponibilidade da
nova versão e espera a confirmação do usuário para efetuar o download. Para
aguardar a confirmação do usuário, selecione a caixa “quando encontrar novo
software, confirmar o download”.
Para modificar a Configuração de Atualização:
• Selecione o parâmetro e insira o novo valor ou selecione a caixa de seleção.
• Ao finalizar, selecione o botão Alterar .
Se a caixa “Recebido pelo DHCP em inicialização” estiver selecionada, o endereço
inserido no Endereço do Servidor TFTP ou URL de HTTPS é ignorado e apenas as
informações do servidor são restauradas a partir do servidor do DHCP utilizado.
O botão radial próximo ao tipo de servidor de provisionamento (TFTP ou HTTPS) deve
ser selecionado. Se nenhum tipo for selecionado, o download do arquivo é desabilitado.
Alterações feitas na tela de Atualização requerem a reinicialização do Telefone IP. Ao
sair do menu, você receberá uma notificação de reinicialização. O Telefone IP deverá
ser reinicializado para utilizar os novos valores inseridos.
89
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.13 Configuração de QoS (Qualidade de Serviço)
Web
Manager IP-8815
(SIP)
Configuração Diffserv
Escolha um destes pontos de código e insira o valor no código hexa.
No sistema VoIP, o ponto de código AF(0x28 ~0x98) pode ser recomendado
Configuração VoIP
Configuração LAN
Preferências de Chamada
Prefixo Telefônico
Informações do Telefone
Configurações do Telefone
Agenda
Ponto de código recomendado para Comportamento por salto padrão
1. DE (Padrão Esperado): 0x00
2. EF (Encaminhamento Esperado): 0xb8
3. AF (Encaminhamento Garantido): 0x28 ~0x98
Prata
Grau
Baixo
Ouro
Médio
Alto
Tipo de Serviço
Tecla Programável
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Configuração de QoS
Porta PC
Porta LAN
Prioridade
ID VLAN (0 ~4094)
Configuração Padrão de Carregamento
Reinicialização
Configuração de Jitter Buffer
Atraso Mínimo (0 ~150)
Atraso Normal (0 ~150)
Atraso Máximo (0 ~150)
Alterar
Voltar ao Mapa do Site
Figura 4.13-1 Configuração de QoS
Configuração de Diffserv (Serviços Diferenciados)
Na tela de QoS, são definidos os parâmetros de DSCP (DiffServ Code Point) e de VLAN. O
DSCP ou ToS (Tipo de Serviço) estabelece a prioridade dos pacotes de voz. Roteadores
compatíveis aplicam DSCP para a prioridade de pacote, lidando primeiramente com os pacotes
de prioridade mais alta. Contudo, em roteadores congestionados, os pacotes de prioridade
mais alta são descartados primeiro. Desta forma, recomenda-se um valor intermediário para o
DSCP.
IEEE 802.1Q
O código de VLAN define a prioridade para os sistemas Ethernet e o ID de VLAN baseado no
IEEE 802.1p/Q. As portas PC e LAN (voz) do Telefone IP utilizam códigos diferentes de VLAN.
Com um ID VLAN definido, apenas os sistemas com o Id são aceitos e os sistemas enviados
pelo Telefone IP incluem a prioridade e o Id da porta LAN. Além disso, as portas de comutação
PC e LAN e o Portal Padrão devem ser definidos para utilizar os códigos de VLAN para o
funcionamento adequado.
90
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Configuração de Buffer Jitter
Um jitter armazena pacotes recebidos para permitir a reorganização de pacotes for a de ordem.
A configuração de Buffer Jitter controla o tamanho do buffer utilizado. Os atrasos mínimos,
normais e máximos esperados podem ser alterados. Utilizar valores maiores produz menos
perda de pacote, pois o Telefone IP espera mais tempo para receber os pacotes antes de
processá-los. Observe que valores altos podem atrasar o processamento de pacote de voz e
valores mais baixos podem produzir maior perda de pacote, mas processam o pacote de voz
mais rapidamente.
Para modificar a Configuração de QoS:
• Selecione o parâmetro e insira um novo valor ou selecione um valor a partir do menu
suspenso.
Alterar
• Ao completar, selecione
para carregar os novos valores na memória do
Telefone IP.
As alterações feitas na configuração do IEEE 802.1p/Q requerem a reinicialização do
Telefone IP. Ao sair do menu, você receberá uma notificação de reinicialização. O
Telefone IP deverá ser reinicializado para utilizar os novos valores inseridos.
Se o CDP estiver habilitado, as configurações manuais de VLAN serão substituídas
durante a reinicialização do Telefone IP. Para utilizar as configurações de VLAN
manualmente definidas, desabilite o CDP, consulte a Seção 4.3.
91
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.14 Carregar Padrão
Web
Manager IP-8815
(SIP)
Clique para carregar as configurações padrão
Após o carregamento, o sistema será reiniciado para aplicar os valores padrão ao sistema.
Configuração VoIP
Carregar
Configuração LAN
Preferências de Chamada
Voltar ao Mapa do Site
Prefixo Telefônico
Informações do Telefone
Configurações do Telefone
Agenda
Tecla Programável
Registro de Chamada
Configuração de Hora da Rede
Configuração de Atualização
Configuração de QoS
Configuração
ConfiguraçãoPadrão
PadrãodedeCarregamento
Carregamento
Figura 4.14-1 Carregar Padrão
A página Carregar Padrão permite que a configuração do Telefone IP volte aos valores padrão
de fábrica. Consulte o Apêndice A para obter detalhes.
Para definir a memória do Telefone IP para a Configuração Padrão:
• Selecione Carregar e confirme.
• O Telefone IP carrega a Configuração Padrão e as Reinicializações.
Reinicialização
92
Jan. 09
IP-8815
Ericsson
Guia de Instalação
4.15 Reinicialização
Web
Manager IP-8815
(SIP)
Clique para reiniciar o telefone
Configuração VoIP
Reiniciar
Configuração LAN
Preferências de Chamada
Prefixo Telefônico
Voltar ao Mapa do Site
Figura 4.15-1 Reinicialização
Informações do Telefone
Configurações do Telefone
A tela de Reinicialização é utilizada para reinicializar o Telefone IP manualmente.
Agenda
Tecla Programável
Para reinicializar o Telefone IP:
Registro de Chamada
• Selecione o botão Reinicializar .
Configuração de Hora da Rede
• O Telefone IP salva e carrega todas as alterações na configuração para ativar a memória
Configuração de Atualização
e as reinicializações utilizando a configuração atualizada.
Configuração de QoS
Configuração Padrão de Carregamento
5.
Reinicialização
93
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Solução de Problemas
5.1
Informações
O Telefone IP IP-8815 fornece os meios para visualizar rapidamente os parâmetros de Rede
(Endereço IP, Endereço de Portal Padrão, e máscara de subrede), os endereços de servidor IP
(servidor de chamada, servidor TFTP e servidor SNTP), e os resultados da última tentativa de
download de arquivo.
•
•
Pressione o botão Configurações (
).
Pressione o dígito
, ou mova o cursor para 8.Informações utilizando as teclas
programáveis [Próximo]-[Anterior] e pressione a tecla programável [OK].
Jan 23
Endereço IP
192.168.0.20
Anterior Próximo
08:30
OK
Anterior Próximo
Anterior Próximo
OK
OK
Jan 23
08:30
Endereço do Serv. TFTP
192.168.0.2
Jan 23
08:30
Download (CFG MAC)
ERRO CFG XFER
Anterior Próximo
Anterior Próximo
Previous Próximo
Anterior Próximo
OK
08:30
OK
Jan 23
08:30
Endereço Serv. Chamada 1
100.0.0.1
Anterior Próximo
•
Jan 23
08:30
Download (CFG SIS)
ERRO CFG XFER
Jan 23
08:30
Máscara de Subrede
255.255.255.0
Jan 23
Portal Padrão
192.168.0.1
•
Jan 23
08:30
Endereço Serv. Chamada 2
100.0.0.2
OK
OK
Jan 23
08:30
Endereço do Serv. SNTP
100.200.5.1
Anterior Próximo
OK
Jan 23
08:30
Download (S/W):
Atualização S/W: OK
Anterior Próximo
OK
OK
Jan 23
08:30
Versão de Inicialização:
1.0.00
Anterior Próximo
OK
Jan 23
08:30
Versão do H/W: 1.00
Versão do S/W: 1.0.00SB
Anterior Próximo
OK
Pressione a tecla programável [Próximo] para visualizar a próxima informação.
As exibições de informações de download resultam da tentativa de download mais
recente, consulte o Apêndice C para obter uma lista das mensagens.
) para sair do menu.
Pressione o botão Configurações (
94
Jan. 09
IP-8815
Ericsson
5.2
Guia de Instalação
Guia de Solução de Problemas
Tabela 5.2-1 Solução de Problemas
Sintoma
Ação Corretiva
LCD Off
Aparelho
fora
do
gancho, sem sinal de
discagem
Botões LED
vermelho
e
laranja
piscam
depois
O
telefone
exibe
“Buscando
DHCP”
constantemente, mais
do que 2 minutos.
O telefone exibe “VLAN
Alterada.
Reinicializar?”.
Erro de configuração de
rede
Quando eu tento fazer
uma chamada, não
consigo ouvir
1. Ligue a fonte de energia
2. Verifique/substitua o adaptador AC/DC
3 Verifique/corrija a energia de entrada da LAN
1. Verifique se o cabo LAN RJ-45 está conectado corretamente.
2. Verifique se o Endereço IP do servidor de chamada está
correto.
Linha não registrada com o servidor de chamada,
1. Verifique a configuração do telefone
2. Verifique as conexões de rede
3. Verifique o servidor de chamada.
O servidor DHCP não está respondendo.
1. Verifique o servidor DHCP.
2. Verifique as configurações de VLAN.
Para sair do Modo de Busca do DHCP, pressione o botão
Configurações 3 vezes, o telefone completará a inicialização e
retornará para o modo desocupado.
O arquivo de configuração baixado alterou as configurações de
VLAN. Após a próxima reinicialização, o telefone utilizará as
novas configurações. Selecione [Sim] para Reinicializar agora
utilizando as novas configurações. Selecione [Não], o telefone
não utilizará as configurações de VLAN alteradas até a próxima
reinicialização.
1. Modo de Rede: DHCP
Verifique se o Modo de Rede é DHCP.
Verifique se o cabo LAN RJ-45 está conectado de forma
segura ao seu Telefone IP e LAN, comutador ou roteador.
Verifique se todas as portas, roteadores ou comutadores de
rede estão funcionando.
Verifique se sua rede suporta DHCP.
2. Modo de Rede: Estático
Verifique se o Modo de Rede é estático.
Se você inseriu o Endereço IP através de um telefone,
verifique se você redefiniu seu Telefone IP.
1. Verifique todos os cabos e conexões.
2. Verifique se o endereço IP do servidor de chamada está
correto.
95
Jan. 09
IP-8815
Ericsson
Guia de Instalação
O travamento do telefone pode ser causado por um erro no
transporte durante a atualização do software. Para corrigir este
problema:
1. Desconecte o Telefone IP da energia elétrica.
2. Pressione e segure os botões [Para Cima] e 2 enquanto
restaura a energia.
3. Solte os botões quando o LED de mensagem parar.
4. Quando a tela BootC aparecer, insira os dígitos 1, 2, 3 e 4.
Quando
eu
tento
5. Siga os comandos para configurar os parâmetros IP para
reinicializar ou alterar o
o Telefone IP.
software, o Telefone IP
6. No comando “End. Do Servidor?”, insira o Endereço do
trava.
Servidor TFTP onde o Telefone IP pode encontrar o
firmware BootC. Se já tiver sido corrigido, pressione o
botão [Próximo].
7. No comando “Você deseja aplicar o padrão?”, selecione a
tecla programável [Sim] para utilizar o padrão ou a tecla
programável [Não] para utilizar os parâmetros definidos
anteriormente.
O Telefone IP reinicializará e retornará ao funcionamento normal.
96
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Apêndice A. Configuração Padrão de Fábrica
As Configurações Padrão de Fábrica são definições para a configuração, definidas na fábrica.
A Tabela A-1 abaixo fornece os valores padrão para os parâmetros configuráveis.
Tabela A-1 Configuração Padrão
Arquivo de Config
Parâmetro/Campo
Valor Padrão
Nome da Seção
[LAN]
[VOIP]
Modo de Rede
DHCP
Endereço IP
192.168.1.1
Máscara de Subrede
255.255.255.0
Portal Padrão
192.168.1.254
Endereço DNS Primário
0.0.0.0
Endereço DNS Secundário
0.0.0.0
Endereço do Servidor TFTP
Não definido
ToS (Tipo de Serviço)*
0
Prioridade VLAN porta PC
3
ID VLAN porta PC
0
Prioridade VLAN porta LAN
5
ID VLAN porta LAN
0
CDP
habilitado
Endereço do Servidor de Chamada linha 1
0.0.0.0
Porta Proxy linha 1
5060
Nome de Exibição linha 1
Não definido
Nome linha 1
Não definido
Nome do usuário de Aut. linha 1
Não definido
Senha de Aut. linha 1
Não definido
Tipo de Linha da linha 1
Particular
Número do Diretório linha 1
Não definido
Extensão DSS Linha 1
Não definido
Tipo de Toque para a linha 1
Toque Padrão
Toque Atrasado para a linha 1
0 segundos
Endereço do Servidor de Chamada linha 2
0.0.0.0
Porta Proxy linha 2
5060
Nome de Exibição linha 2
Não definido
Nome linha 2
Não definido
Nome do usuário de aut. linha 2
Não definido
Senha de aut. linha 2
Não definido
Tipo de Linha Linha 2
Particular
Número do Diretório linha 1
Não definido
Tipo de Toque para a linha 2
Toque Padrão
Extensão DSS Linha 2
Não definido
Toque Atrasado para a linha 2
0 segundos
Endereço Proxy de Saída
Não definido
Porta Proxy de Saída
5060
Endereço Proxy de Backup
Não definido
B-11
A- 1
Jan. ‘09
IP-8815
Ericsson
Arquivo de Config
Guia de Instalação
Parâmetro/Campo
Valor Padrão
Porta Proxy de Backup
5060
Domínio
Não definido
Porta RTP de Início
23000
Endereço de VMS
Não definido
Modo Prack**
desabilitado
Nome do usuário
Não definido
Substitui cabeçalho**
habilitado
Porta UDP Local
5060
Validade de Registro
3600 segundos
Temporizador de sessão SIP**
0
Temporizador SIP T1**
500 mseg.
Temporizador SIP T2**
4000 mseg.
Endereço do Servidor STUN**
Não definido
Número de linhas*
2
Nome da Seção
Codec preferido*
G729/G723/PCMU/PCMA/G722
Conferência centralizada*
Habilitado c/ servidor de chamada como
BLF (Presença)
desabilitado
Temporizador de Passagem de Firewall*
60 segundos
URL
[ROTA]
[DSP]*
Remover registro*
habilitado
Tipo de Interface*
Não definido
Porta**
Não definido
Destino*
Não definido
Truncamento*
Não definido
Número do Prefixo*
Não definido
Número do Sufixo*
Não definido
Pausa*
Não definido
Endereço IP*
Não definido
Ganho de Mãos Livres
6
Ganho de Aparelho de Telefone
6
Ganho de Fones com Fio
6
Volume de Toque
6
Contraste de Tela
4
Campainha Desligada
Campainha Ligada
VAD**
Desligado
Duração do quadro*
20
Fones em Modo Automático*
desabilitado
Relé do DTMF*
negociar
Carga útil de DTMF*
101
Duração de DTMF**
120 milissegundos
Toque Padrão
Tipo de Toque 1
Toque do Teclado
habilitado
Cadência Indefinida (0)**
2000, 4000, 0, 0, 0, 0
A-22
Jan. 09
IP-8815
Ericsson
Arquivo de Config
Guia de Instalação
Parâmetro/Campo
Valor Padrão
Cadência de chamada externa (1)**
800, 400, 800, 4000, 0, 0
Cadência de chamada em Grupo (2)**
400, 200, 400, 200, 800, 4000
Cadência de chamada interna(3)**
300, 200, 1000, 200, 300, 4000
Nome da Seção
Cadência de chamada ACD (4)**
500, 0, 0, 0, 0, 0
Cadência de chamada de Prioridade (5)**
1500 4500 0 0 0 0 0 0
Cadência de chamada de Emergência (6)**
1500 500 1500 2500 0 0 0 0
Cadência de chamada de Comunidade-1
1500 500 500 3500 0 0 0 0
(7)**
Cadência de chamada de Comunidade -2
1500 500 500 500 500 2500 0 0
(8)**
Cadência de chamada de Comunidade -3
1500 500 500 500 1000 2500 0 0
(9)**
Cadência de chamada de Comunidade-4
500 500 500 500 500 500 500 2500
(10)**
Cadência de chamada de Autoatendimento
500 500 500 500 2500 3500 0 0
(11)**
Buffer Jitter, (mín., máx, norm.)*
30, 60, 120 mseg.
[ENCAMINHAR]
Encaminhamento de Chamada
Não definido
[DISCAR]
Modo de Discagem**
Não definido
Temporizador
de
Pausa
de
Prefixo
3 segundos
Telefônico**
[SISTEMA]
[NETTIME]
Temporizador Interdigital**
6 segundos
Número de Emergência*
Não definido
Idioma
Inglês
Bloquear Chamada Recebida
desbloquear
Número Rápido
habilitado
Servidor da Web**
habilitado
telnet_server**
habilitado
Senha do Telefone
Não definida
Função cdp
habilitado
Função dnd*
habilitada
Nome de login do Web Manager*
particular
Senha de login do Web Manager*
lip
Endereço do servidor NTP
Não definido
Intervalo de sincronização**
24 horas
Fuso Horário
3 (PACIFIC STANDARD)
Habilitar Horário de Verão
Ligado
Formato DST*
Formato padrão norte-americano
Configuração de Início de Horário de Verão*
Março, 2ª semana, domingo às 2 da manhã
Configuração de Final de Horário de Verão*
Novembro, 1ª semana, domingo às 2 da
manhã
Formato de Hora
[PROVISÃO]
24 horas
Formato de Data
DD Mês (21 de Fev)
Tipo de Provisionamento
TFTP
A3-3
Jan. 09
IP-8815
Ericsson
Arquivo de Config
Guia de Instalação
Parâmetro/Campo
Valor Padrão
Opção do DHCP 66/150
habilitada
HTTPS URL
Não definido
Nome da Seção
Opção do DHCP de URL do HTTPS
160
Utilizar Opção TFTP do DHCP*
habilitado
Utilizar Opção HTTP/S do DHCP*
habilitado
ID
Não definido
Senha
Não definida
Nome do arquivo específico do telefone*
$MAC
Certificado de HTTPS
Autoridade, nome do servidor e validade
Decodificação*
Não definida
Atualização Inteligente*
Atualizar à meia-noite
Bandeira de Download de Software
habilitada
Configurar a Bandeira de Download
habilitado
URL da Agenda Remota**
Não definido
[PROG]
Botões Flexíveis
Linhas particulares 1 e 2
[CHAMADA]
Bloqueio Callnum_in_line
habilitado
Bloqueio
de
identificação
de
chamada
habilitado
anônima
Chamada em Espera
habilitada
Toque da Chamada em Espera
habilitado
Chamar de Volta Chamada em Espera tone
habilitado
Toque de Mensagem em Espera
habilitado
Autoatendimento
desabilitado
Condição de encaminhamento*
0 desligado
Endereço de encaminhamento*
Não definido
Tempo sem resposta de encaminhamento*
10 segundos
Chamada direta*
desabilitada
Número de chamada direta*
Não definido
Temporizador de chamada direta*
5 segundos
Enviar final de dígito**
habilitado
OBSERVAÇÃO: Parâmetros marcados com um asterisco,», não podem ser modificados
através do Menu de Configuração de Tela. Parâmetros marcados com asterisco duplo,»», só
podem ser modificados utilizando o download do arquivo de configuração.
A4-4
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Apêndice B. Especificações e Números das Peças do IP-8815
A Tabela B-1 fornece as especificações básicas do Telefone IP.
Tabela B-1 Especificações do IP-8815
Item
IP-8815
Interface de Rede
RJ-45 IEEE 802.3 Porta de comutador Ethernet/Fast Ethernet
Interface do PC/Estação
RJ-45 IEEE 802.3 Porta de comutador Ethernet/Fast
de Trabalho
Energia
802.3af ou Adaptador de Energia AC/DC
Indicador de Mensagem, Viva-voz, Mudo, DND, Fones, LED Vermelho
Indicadores LED
8 Botões Programáveis com LED Vermelho/Verde
LCD
140 x 48 pontos gráficos
Tamanho Físico (A x P x
206 x 235 x 51.2 cm
D)
8.1 x 9.25 x 2 polegadas
Peso
746 gramas
Saída: 48VDC, 0.3A (máx.)
Adaptador AC/DC
Entrada: 100-240 VAC, 50/60 Hz.
Temperatura de Operação
Temperatura de
Armazenamento
0 - 40o C
o
-20 - 60 C
Umidade de operação
10 - 85 % RH, não-condensação
Áudio
Cancelador de Eco Acústico e Detecção de Voz Ativa
Codecs
G.711, G.723.1/a, G.729a/b, e G.722
Tabela B-2 Número das Peças da Série IP8800
Nº das
Item
Descrição
Peças
IP-8815
Telefone IP LG-Ericsson 8815 c/8 botões – LCD com 5 linhas
Adaptador ACDC
Adaptador AC/DC vendido separadamente.
US/CA/CALA
Nº131754
Fornecimento de Energia 6800/8800
Nº199943
Fornecimento de Energia 8800
Europa
Israel
Brasil
China
B5
-1
Jan. 09
IP-8815
Ericsson
Guia de Instalação
Apêndice C. Mensagens de Tela de Download
A Tabela C-1 fornece as mensagens exibidas para a tentativa mais recente de download de
software.
Tabela C-1 Mensagem de Download de Software
Mensagem
Descrição
LOAD FLAG OFF
O carregamento do software está desativado
NULL SERVER ADDR
O endereço do servidor TFTP/WEB é 0.0.0.0
VER FILE XFER ERR
IMAGE XFER ERR
O download de uma nova versão do software falhou
Verifique o servidor TFTP/WEB
VER FILE NOT FOUND
O arquivo de versão não existe no servidor TFTP/WEB
VER STRING ERR
O arquivo de versão contém um formato incorreto
IMAGE NOT FOUND
A imagem do software não existe no servidor TFTP/WEB
IMAGE SIZE ERR
O tamanho da imagem do software é 0 ou maior do que o tamanho
máximo
INVALID ID OR PW
O Id ou a Senha atual para autenticação é inválida
NEW VERSION LOADED
O software foi carregado com êxito
UPDATE NOT NEEDED
A versão atual é a mais recente
Tabela C-2 fornece as mensagens exibidas para a tentativa mais recente de download de
arquivo de configuração.
Tabela C-2 Mensagem de Download de Configuração
Mensagem
Descrição
LOAD FLAG OFF
O carregamento do arquivo Config está desabilitado (Seção 4.12)
NO SERVER ADDR
O endereço do servidor TFTP/WEB é 0.0.0.0
CFG XFER ERR
O download do arquivo de configuração falhou; verifique o status
do servidor TFTP/WEB
FILE SIZE ERR
O tamanho do arquivo de configuração é 0 ou houve um erro
durante a transferência do servidor TFTP
FILE NOT FOUND
O arquivo de configuração não existe no servidor TFTP/WEB
INVALID FILE OR DECRYPT
KEY
O arquivo de configuração recebido está em um formato inválido
ou criptografado com um código desconhecido
PARÂMETRO ERR
O arquivo de configuração contém um valor incorreto; o valor foi
automaticamente convertido para o valor anterior
INVALID ID OR PW
O Id ou a Senha atual para autenticação é inválida
DOWNLOAD OK
A configuração foi baixada com êxito
C-1
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Apêndice D. Utilizando o Arquivo de Configuração
Durante o provisionamento automatizado com a bandeira de download de configuração, a
Seção 4.12 habilitada, o Telefone IP tenta fazer o download de um arquivo de configuração
global e específico do telefone a partir de um servidor TFTP ou Web que suporte HTTP/HTTPS.
O arquivo global, “sysconf_8815_sip.cfg”, geralmente é para parâmetros com o mesmo valor
para todos os Telefones IP conectados ao servidor. Parâmetros como Modo de Rede,
Provisionamento e Modo de Horário de Verão geralmente são configurações globais.
O arquivo de configuração específico do telefone como padrão utiliza o Endereço MAC do
telefone para o nome do arquivo, por exemplo, 00405a123477. Ao utilizar HTTP/S, o Telefone
IP pode ser definido com um nome para o arquivo específico do telefone ao invés do Endereço
MAC, mas o endereço MAC deve ser incluído no nome ou no caminho do arquivo. Os
parâmetros especificados no arquivo de configuração específico do telefone substituem
aqueles definidos no arquivo de configuração global.
Tanto o arquivo global quanto o arquivo de configuração MAC podem configurar qualquer um
dos parâmetros do Telefone IP; a única diferença é que os valores do arquivo MAC têm
prioridade sobre o arquivo global. Cada um é um arquivo ASCII com parâmetros (campos)
agrupados nas diversas seções do arquivo de configuração, consulte a Tabela D-1. Ao definir
valores após o nome do campo, os parâmetros de configuração do Telefone IP são
estabelecidos.
Um campo registrado no arquivo de configuração sem valor retornará o valor do parâmetro
associado ao padrão. Se o valor for alterado para um campo marcado com um asterisco na
Tabela D-1, a bandeira de reinicialização será habilitada e o Telefone IP reinicializará após o
término da inicialização. A primeira linha do arquivo de configuração (global ou específico do
telefone) deve ser “Informações de configuração do IP88XX (v1.0)” conforme exibido na Figura
D-1.
O Telefone IP suporta SSL e permite a definição de um nome de usuário e senha para
autorizar o acesso aos arquivos HTTPS. Além disso, utilizar HTTP/HTTPS, os arquivos de
configuração podem ser criptografados utilizando um código de 32-byte, que deve ser definido
para o telefone ou passado através do arquivo de configuração; o telefone utilizará o algoritmo
3DES para decodificar o arquivo.
No Modo DHCP, os valores do servidor DHCP têm maior prioridade do que os valores nos
arquivos de configuração específicos do telefone e sysconf_8815_sip.cfg.
A Tabela D-1 abaixo exibe os parâmetros de configuração por Seção e Nome de Campo
juntamente com as informações descritivas. A Tabela D-2 exibe as seleções disponíveis para
os Fusos Horários. A Figura D-1 fornece um arquivo de configuração em branco. Registre um
campo em um arquivo de configuração apenas se o campo exigir outra definição além da
padrão. Se um campo for apagado ou assinalado como comentário, não influenciará na
memória do Telefone IP; o telefone usará o valor existente na memória. Excluir uma linha de
campo não utilizada do arquivo de configuração também reduz o tráfego entre o servidor de
provisionamento e o Telefone IP durante um ciclo de inicialização.
D-1
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Tabela D-1 Parâmetros de Configuração
Nome do Campo
Seção
LAN
network_mode
ipAddress
StandardGateway
subnetMask
dns1_address
dns2_address
domain_name
tftp_server_address
tos
pc_802_priority
Descrição
Define o uso do endereçamento DHCP ou estático. No modo
estático, os parâmetros IP são definidos manualmente. No DHCP,
o Telefone IP solicita os endereços do servidor DHCP local
incluindo as Opções abaixo:
Opção nº1: Máscara de Subrede
Opção nº 2: Deslocamento de tempo em segundos do Fuso
Horário local a partir do GMT.
Opção nº 3: Endereço IP do Portal Padrão (roteador) Endereço
IP
Opção nº 6: Endereço IP do servidor DNS
Opção nº 42: Endereço IP do servidor SNTP
Opção nº 50: Endereço IP do telefone
Opção nº 66: Nome do servidor TFTP
Opção nº 150: Endereço IP do servidor TFTP, tem prioridade
sobre a Opção nº 66 quando definida
Opção nº 160: URL de HTTPS para provisionamento, tem
prioridade sobre a Opção nº 66 e nº 150
Os valores válidos são: estático e dhcp.
O padrão é dhcp.
O Endereço IP do telefone.
O valor válido é um Endereço IP.
O padrão é “192.168.1.1”.
O Portal Padrão do telefone.
O valor válido é um Endereço IP.
O padrão é “192.168.1.254”.
A máscara de subrede do telefone.
O valor válido é uma máscara de subrede.
O padrão é “255.255.255.0”.
Endereço IP do servidor DNS primário utilizado para determinar
os nomes para os Endereços IP.
O valor válido é um Endereço IP.
O padrão é 0.0.0.0
Endereço IP opcional para um servidor DNS secundário; utilizado
se o servidor DNS primário estiver indisponível.
O valor válido é um Endereço IP.
O padrão é em branco.
Não utilizado
Define o Endereço IP ou o URL de um servidor de
provisionamento TFTP.
O valor válido é um Endereço IP ou FQDN de 60 caracteres.
O padrão é em branco.
Define o valor do Tipo de Serviço (ToS) para pacotes SIP.
Os valores válidos são de 00 a FF (Hex).
O padrão é 00.
Estabelece a prioridade IEEE 802.1 para sistemas Ethernet na
porta PC do Telefone IP.
Os valores válidos são de 0 a 7.
O padrão é 3.
D-2
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
phone_802_priority
pc_vlan_id
phone_vlan_id
NETTIME
sntp_server_address
intervalo
Fuso horário
time_format
date_format
dst_auto_adjust
dst_start_month
dst_start_day
dst_start_day_of_week
Descrição
Estabelece a prioridade IEEE 802.1 para os sistemas Ethernet na
porta de voz, incluindo pacotes de voz e sinalização do Telefone
IP.
Os valores válidos são de 0 a 7.
O padrão é 5.
Define o identificador exclusive da VLAN para a porta PC. Um ‘0’
desabilita as VLANS.
Os valores válidos são de 0 a 4094
O padrão é 0, desabilitado.
Define o identificador exclusive da VLAN para a porta LAN (voz).
Um ‘0’ desabilita as VLANS.
Os valores válidos são de 0 a 4094
O padrão é 0, desabilitado.
Define o Endereço IP ou FQDN do servidor SNTP do qual o
telefone obtém os dados de hora.
O valor válido é um Endereço IP ou FQDN de 60 caracteres.
O padrão é em branco,
Define o intervalo, em horas, entre a sincronização de tempo com
o servidor SNTP.
Os valores válidos são de 0 a 120 horas.
O padrão é 1.
Define o Fuso Horário para o telefone.
Os valores válidos são os Fusos Horários exibidos na Tabela D-2.
O padrão é 3, Horário Padrão do Pacífico.
Define o formato de exibição de tela para hora.
Os valores válidos são 0 (desligado), 1 (12 horas) ou 2 (24 horas).
O padrão é 2.
Define o formato de exibição de tela para data.
Os valores válidos são (MM: mês com 2 dígitos), (M: mês), (DD:
dia com 2 dígitos), (D: dia), (YYYY: ano com 4 dígitos), (YY: ano
com 2 dígitos), (m: abreviação de mês), (d: dia da semana), '/', ',',
'-'.
O padrão é DD m (21 de Fev.)”.
Habilita o ajuste automático do Horário de Verão (DST) pelo
telefone.
Os valores válidos são Ligado e Desligado.
O padrão é Ligado.
Define o mês em que o Horário de Verão (DST) começa.
Os valores válidos são de 1 a 12, com 1 sendo Janeiro e 12
sendo Dezembro.
O padrão é 3 nos Estados Unidos.
Define o dia do mês em que o Horário de Verão (DST) começa.
Os valores válidos são os seguintes:
• 1 a 31 (para dia do mês)
• 0 (utilize o valor no parâmetro dst_start_day_of_week)
O padrão é 0.
Define o dia da semana em que o Horário de Verão (DST)
começa.
Os valores válidos são de 1 a 7 (1 é domingo; 7 é sábado).
O padrão é 1 nos Estados Unidos
D-3
Jan. ‘09
IP-8815
Ericsson
Seção
VOIP
Guia de Instalação
Nome do Campo
Descrição
dst_start_week_of_mon Define a semana do mês em que o Horário de Verão (DST)
th
começa.
Os valores válidos são de 1 a 6 e 7. 1 (um) é a primeira semana;
cada número subsequente é a semana subsequente. 7 (sete) é a
última semana do mês, independentemente de qual semana é a
última.
O padrão é 2 para os Estados Unidos.
dst_start_time
Define a hora do dia em que o Horário de Verão (DST) começa.
Os valores válidos são de 0 a 23.
O padrão é 2 para os Estados Unidos.
dst_stop_month
Define o mês em que o Horário de Verão (DST) termina.
Os valores válidos são de 1 a 12 com 1 sendo Janeiro e 12 sendo
Dezembro.
O padrão é 11 para os Estados Unidos.
dst_stop_day
Define o dia do mês em que o Horário de Verão (DST) termina.
Os valores válidos são os seguintes:
• 1 a 31 (para os dias do mês)
• 0 (use o valor no parâmetro dst_stop_day_of_week)
O padrão é 0.
dst_stop_day_of_week Define o dia da semana em que o Horário de Verão (DST)
termina.
Os valores válidos são de 1 a 7, com 1 sendo domingo e 7 sendo
sábado.
O padrão é 1 para os Estados Unidos.
dst_stop_week_of_mon Define a semana do mês em que o Horário de Verão (DST)
th
termina.
Os valores válidos são de 1 a 6 e 7, com 1 sendo a primeira
semana, cada número desde então sendo as semanas
subseqüentes. 7 (sete) representa a última semana do mês.
O padrão é 1 para os Estados Unidos.
dst_stop_time
Define a hora do dia em que o Horário de Verão (DST) termina.
Os valores válidos são de 0 a 23.
O padrão é 2 para os Estados Unidos.
outbound_proxy_server Quando definido, envia todas as solicitações de SIP para o
servidor proxy de saída ao invés do linen_proxy_address. O fluxo
de mídia não é encaminhado pelo proxy de saída.
O valor válido é um Endereço IP ou FQDN, de 60 caracteres.
O padrão é em branco.
Define o número da porta do servidor proxy de saída.
outbound_proxy_port
Os valores válidos são de 1024 a 32000.
O padrão é 5060.
Define um servidor proxy de backup caso o servidor proxy de
backup_proxy_server
saída falhe.
O valor válido é um Endereço IP ou FQDN, de 60 caracteres.
O padrão é em branco.
Define o número da porta do servidor proxy de backup.
back_proxy_port
Os valores válidos são de 1024 a 32000.
O padrão é 5060.
Define o formato do endereço de correio de voz, o Endereço IP ou
message_url
do número de telefone.
O valor válido é Endereço IP ou número de telefone, de 50
caracteres.
O padrão é em branco.
D-4
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
Descrição
Especifica o domínio do serviço SIP.
SIP_service_domain
O valor válido é um Endereço IP ou FQDN, de 60 caracteres.
O padrão é em branco.
Define a ordem de prioridade dos codecs para negociação.
preferred_codec
Os valores válidos são g729, g723, g722, pcmu e pcma.
O Padrão da ordem de prioridade é g729 g723 pcmu pcma g722.
Define a porta RTP para pacotes de mídia.
rtp_port
Os valores válidos são de 16300 a 32700.
O padrão é 23000.
outbound_proxy_regist Habilita o uso do servidor proxy para solicitações de SIP.
Os valores válidos são habilitar ou desabilitar.
er
O padrão é habilitar.
Desabilita o uso da resposta ACK para fornecer uma resposta
prack_Mode
confiável às solicitações de SIP.
Os valores válidos são habilitar ou desabilitar.
O padrão é desabilitar.
Define
o parâmetro “user=phone” nos cabeçalhos Para, De e
user_param
Contato das mensagens de REGISTRO.
Os valores válidos são desabilitar e habilitar.
O padrão é desabilitar.
Habilita o uso do cabeçalho “Substituir” de SIP.
replaces_Mode
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define a porta UDP utilizada para as mensagens SIP.
local_udp_port
Os valores válidos são de 1024 a 32000.
O padrão é 5060.
timer_register_expires Define a hora, em segundos, em que um registro expira e um
novo registro é necessário. O cabeçalho de Validade na
mensagem de registro inclui este valor. Um valor de ‘0’ é um
cancelamento de registro.
Os valores válidos são de 0 a 86400.
O padrão é 3600.
Especifica o temporizador da sessão SIP, em segundos.
timer_session
Os valores válidos são de 0 a 640.
O padrão é 0.
Define o menor valor, em milissegundos, para a retransmissão
timer_t1
das mensagens SIP.
Os valores válidos são de 100 a 640.
O padrão é 250.
Define o maior valor, em milissegundos, para a retransmissão das
timer_t2
mensagens SIP.
Os valores válidos são de 641 a 6400.
O padrão é 2000.
Especifica o tempo de passagem do firewall em segundos.
FWTraversal_timer
Os valores válidos são 0 e de 30 ~ 300.
O padrão é 60 segundos.
Define o número de botões flexíveis alocados para as linhas SIP.
max_line_num
Os valores válidos são: 1 a 8
O padrão é 2.
centralized_conference Habilita o uso de um servidor de conferência centralizada para
processar o áudio para a conferência.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
D-5
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
Descrição
Especifica o URL para o servidor de conferência centralizada.
conference_url
O valor válido é o URL com menos de 50 caracteres.
O padrão é o Endereço do Servidor de Chamada.
Especifica a subscrição das linhas DSS/BLF para um grupo de
blf
Presença para o status de linha.
Os valores válidos são habilitar ou desabilitar.
O padrão é desabilitar.
Habilita o cancelamento de registro de cada linha durante uma
de_register
reinicialização antes de registrar novamente.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar
Define o Endereço IP ou FQDN do Servidor STUN
stun_server
O valor válido é um Endereço IP ou FQDN, de 60 caracteres.
O padrão é em branco.
line1_proxy_address ~ Cada linha requer o endereço do servidor SIP Proxy. Os
parâmetros linen_proxy_address e linen_proxy_port definem o
linen_proxy_address
endereço proxy e a porta para cada linha. O valor de "n" pode ser
de 1 ao max_line_num.
O valor válido é um Endereço IP ou FQDN, de 60 caracteres.
O padrão é em branco.
Define o número da porta para o servidor SIP Proxy. A variável n
line1_proxy_port ~
é o botão de linha e pode ser de 1 ao max_line_num.
linen_proxy_port
Os valores válidos são de 1024 a 32000.
O padrão é 5060.
Especifica
a identificação de chamada para a linha, o telefone
line1_displayname ~
envia para o id de chamada para a linha.
linen_displayname
A variável n é o botão de linha e pode ser de 1 ao max_line_num.
O valor válido é de até 50 caracteres.
O padrão é em branco.
Define o id de usuário SIP que geralmente é um número ou
line1_name ~
Endereço SIP para uso ao registrar. Insira um número sem
linen_name
travessão, insira 555-0100 como 5550100, ou um Endereço SIP
sem o nome host.
A variável n é o botão de linha e pode ser de 1 ao max_line_num.
O valor válido é de até 50 caracteres.
O padrão é em branco.
Especifica o nome para a autenticação se o servidor proxy
line1_authname ~
solicitar o registro de linha. É necessário apenas se um servidor
linen_authname
proxy solicitar a autenticação.
A variável n é o botão de linha e pode ser de 1 ao
max_linha_num.
O valor válido é de até 50 caracteres.
O Padrão é em branco.
Especifica a senha para a autenticação se o servidor proxy
line1_password~
solicitar o registro de linha.
linen_password
A variável n é o botão de linha e pode ser de 1 ao max_line_num.
O valor válido é de até 50 caracteres.
O padrão é em branco.
D-6
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
line1_type ~
linen_type
Descrição
Define o tipo de linha. A variável n é o botão de linha e pode ser
de 1 ao max_line_num.
Os valores válidos são os seguintes:
• particular: As chamadas para a linha são apresentadas para
todos os aspectos da linha, mas uma chamada ativa está
visível e acessível através dos endpoints originais envolvidos
na determinação da chamada.
• compartilhada (MADN): As chamadas para a linha são
apresentadas para todos os aspectos da linha e todas as
chamadas são visíveis e acessíveis pelo conjunto de
endpoints autorizados.
• DSS/BLF: O botão de linha exibe o status (desocupado ou
ocupado) e fornece uma chamada de um botão para a
extensão. Os parâmetros Presença (BLF) e linen_extension
devem ser definidos. Além disso, não defina um nome e uma
senha de autorização.
O padrão é particular.
Especifica o número do Diretório. As linhas definidas com o tipo
line1_dn ~
compartilhado (linen_type) exigem uma definição do DN
linen_dn
associado. A variável n representa o número do botão flexível do
Telefone IP para a linha.
O valor válido é uma cadeia de até 50 caracteres.
O Padrão é em branco.
line1_extension ~
Quando o Tipo de Linha é DSS/BLF, o número da extensão
line_extension associada deve ser definido. A variável n é o botão de linha e
pode ser de 1 ao max_linha_num.
O valor válido é o número da extensão.
O padrão é em branco.
Especifica o Tipo de Toque para a linha. A variável n é o botão de
line1_ring_type~
linha e pode ser de 1 ao max_linha_num. O tipo de Toque pode
linen_ring_type
ser um valor de -1 a 4, de 101 a 105, ou de 201 a 205:
• -1, utilize o Tipo de Toque Padrão
• 0, Campainha Desligada
• 1 ~ 4, Tipo de Toque de 1 a 4 (toque),
• 101 ~ 105, Tipo de Toque de 101 a 105 (arquivo de toque
wav),
• 201 ~ 205, Tipo de Toque de 201 a 205 (toque definido pelo
usuário),
line1_delayed_ring~
linen_delayed_
ring
Os valores válidos são de -1 ou 0 a 4, de 101 a 105, ou de 201 a
205.
O padrão é -1.
Especifica um atraso no toque audível para a linha. A variável n é
o botão de linha e pode ser de 1 ao max_linha_num. O toque
atrasado é ajustável de 0 a 10 segundos em acréscimos de 1
segundo.
Os valores válidos são de 0 a 10 segundos.
O padrão é 0.
D-7
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Nome do Campo
Seção
add
ROTA
Descrição
Define um Prefixo Telefônico utilizando uma Tabela de Roteamento. Este
parâmetro adiciona entradas à Tabela. Se o número discado corresponder a
uma entrada, o número é modificado e a chamada é realizada. Uma entrada
pode incluir de 0 a 9, ‘*’ e ‘#’ e os seguintes caracteres especiais:
‘~’ um caracteres geral que corresponde a qualquer caractere múltiplo.
‘?’ qualquer dígito discado.
‘.’ representa “sinal de discagem virtual”
‘,’ localiza a posição de uma pausa de 3 segundos no número do prefixo.
Os valores válidos são até 50 entradas com as informações abaixo.
O padrão é em branco.
Deve ser “SIP”.
intf
port
Deve ser “0”.
nums
Define o padrão de dígito para uma correspondência.
O valor válido é uma sequência de dígitos de 0 a 9, ‘*’, ‘#’, ‘~’, ‘?’,
‘.’ ou NULO, 31 dígitos.
Especifica o número de dígitos que devem ser separados antes
do processamento.
Os valores válidos são de 0 a 31.
Especifica os dígitos para adicionar em frente ao número
truncado.
Os valores válidos são de 0 a 9, ‘*’, ‘#’, ‘.’, ‘~’ ou NULO, 31 dígitos.
Especifica o número para adicionar atrás do número truncado.
Os valores válidos são de 0 a 9, ‘*’, ‘#’, ‘.’, ‘~’ ou NULO, 31 dígitos.
Localiza a posição de uma pausa de 3 segundos antes de
processar o número. Uma ‘,’ localiza a pausa na entrada.
Os valores válidos são ‘?’, ‘,’ ou NULO.
Especifica um Endereço IP como o destino quando ocorre uma
correspondência sem relação com o endereço proxy.
O valor válido é um Endereço IP.
Especifica o nível de ganho para o alto-falante de mãos livres do
telefone.
Os valores válidos são de 1 até 11.
O padrão é 6.
Especifica o nível de ganho para o aparelho do telefone.
Os valores válidos são de 1 até 11.
O padrão é 6.
Especifica o nível de ganho para o fone com fio conectado ao
telefone.
Os valores válidos são de 1 até 11.
O padrão é 6.
Especifica o nível de ganho para o toque do telefone.
Os valores válidos são de 1 até 11.
O padrão é 6.
Especifica o nível de contraste para a tela LCD do telefone.
Os valores válidos são de 1 até 7.
O padrão é 4.
Alterna a campainha entre ligada e desligada.
Os valores válidos são 1 (ligada) e 0 (desligada).
O padrão é 1 (ligada).
Define a detecção de ativação de voz (VAD).
Os valores válidos são 1 (ligada) e 0 (desligada).
O padrão é 0.
trunc
pre
post
pause
ip-addr
DSP
handsfree
handset
headset
ring
lcd
ringer_off
VAD
D-8
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
ring_type
ringdata
dtmf_payload
dtmf_duration
cadence0
cadence1
cadence2
cadence3
cadence4
Descrição
Especifica o Tipo de Toque Padrão para o Telefone IP. O Tipo de
Toque pode ser um valor de 1 a 4, 101 a 105, ou 201 a 205:
• 1 ~ 4, Tipo de Toque de 1 a 4 (toque),
• 101 ~ 105, Tipo de Toque de 101 a 105 (toque de arquivo
wav),
• 201 ~ 205, Tipo de Toque de 201 a 205 (toque definido pelo
usuário),
Os valores válidos são de 1 a 4, de 101 a 105, e de 201 a 205.
O padrão é 1.
Define o toque definido pelo usuário (formato RTTTL), consulte o
Apêndice G.
O valor válido é um máximo de 255 caracteres para cada toque.
O número máximo de dados de toque é 5.
O padrão é em branco.
Define o tipo de carga útil do DTMF para RFC2833.
Os valores válidos são de 96 até 255.
O padrão é 101.
Define a duração do DTMF.
Os valores válidos são de 50 até 300 ms.
O padrão é 120.
Define a cadência de toque para as chamadas indefinida com
cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 2000-4000-0-0-0-0-0-0.
Define a cadência de toque para as chamadas com chamada
externa no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 800-400-800-4000-0-0-0-0.
Define a cadência de toque para as chamadas com chamada em
grupo no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000.
O padrão é 400-200-400-200-800-4000-0-0.
Define a cadência de toque para as chamadas com chamada
interna no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 300-200-1000-200-300-4000-0-0
Define a cadência de toque para as chamadas com chamada
ACD em cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 500-0-0-0-0-0-0-0
D-9
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
cadence5
cadence6
cadence7
cadence8
cadence9
cadence10
cadence11
frame_duration
Descrição
Define a cadência de toque para as chamadas com chamada de
prioridade no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 1500-4500-0-0-0-0-0-0
Define a cadência de toque para as chamadas com chamada de
emergência em cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos de tempo total.
O padrão é 1500-500-1500-2500-0-0-0-0
Define a cadência de toque para as chamadas de chamadas de
comunidade 1 no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 1500-500-500-3500-0-0-0-0
Define a cadência de toque para as chamadas de chamadas de
comunidade 2 no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 1500-500-500-500-500-2500-0-0
Define a cadência de toque para as chamadas de chamadas de
comunidade 3 no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 1500-500-500-500-1000-2000-0-0
Define a cadência de toque para as chamadas de chamadas de
comunidade 4 no cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 500 500 500 500 500 500 500 2500
Define a cadência de toque para as chamadas com chamada de
atendimento em cabeçalho de Informação de Alerta.
O valor válido é uma ordem de tempo de valor oito (ligado
desligado ligado desligado ligado desligado ligado desligado). A
variação válida é de 0 a 30000 milissegundos.
O padrão é 500 500 500 500 2500 3500 0 0
Define a duração do quadro RTP em milissegundos.
Os valores válidos são de 10 a 100.
O padrão é 20.
D-10
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
jitterbuffer_min_delay
jitterbuffer_nom_delay
jitterbuffer_max_delay
headset_mode
dtmf
key_tone
FWRD
condition
forwarding_address
noanswer_time
Descrição
Define o tamanho mínimo de jitter, em milissegundos. Os
parâmetros de Jitter controlam o tamanho do buffer para pacotes
fora de sequência. Utilizar valores maiores produz menos perda
de pacote, pois o Telefone IP irá esperar mais para receber os
pacotes. Contudo, valores altos podem atrasar o processamento
de pacote de voz. Valores mais baixos podem produzir maior
perda de pacote, mas o processamento de pacote de voz é mais
rápido.
Os valores válidos são de 0 a 150.
O padrão é 30.
Define o tamanho nominal de jitter, em milissegundos.
Os valores válidos são de 0 a 150.
O padrão é 60.
Define o tamanho máximo de jitter, em milissegundos.
Os valores válidos são de 0 a 150.
O padrão é 120.
Alterna o nodo dos fones entre ligado e desligado.
Os valores válidos são desabilitado e habilitado.
O padrão é desabilitado.
Define o método para determinar o tipo de carga útil de RFC
2833.
Os valores válidos são:
• inband — Sempre gera DTMF em banda.
• nego — Negocia RFC2833 com lado remoto.
• rfc2833 — Sempre gera dígitos DTMF fora de banda
RFC2833.
• info — Sempre gera dígitos DTMF fora de banda em
mensagens INFO.
O padrão é nego.
Controla o funcionamento do Toque do Teclado. Se estiver
habilitado, quando um botão no Telefone IP é pressionado, o
Toque do Teclado é ouvido.
Os valores válidos são habilitado e desabilitado.
O padrão é habilitado
Define as condições para o encaminhamento de chamada.
Os valores válidos são:
• -1 — Desabilita o recurso de encaminhamento.
• 0 — Condição não definida pelo arquivo de configuração, o
usuário pode definir a condição.
• 1 — Encaminha a chamada quando a chamada não é
atendida no sem resposta.
• 2 — Encaminha as chamadas quando o telefone está
ocupado.
• 3 — Encaminha as chamadas quando o telefone está
ocupado ou a chamada não é atendida.
• 4 — Encaminha todas as chamadas.
O padrão é 0 (não definido pelo arquivo de configuração).
Define o endereço para receber as chamadas encaminhadas.
O valor válido é um máximo de 60 caracteres.
O padrão é em branco.
Define o tempo sem resposta, em segundos, para o
encaminhamento sem resposta.
Os valores válidos são de 1 a 30.
O padrão é 10.
D-11
Jan. ‘09
IP-8815
Ericsson
Seção
DISCAR
Guia de Instalação
Nome do Campo
dial_mode
pause_timer
inter_digit_timer
dialplan
digitmap
digitmap_tone
digitmap_emergency
digitmap_process
PROG
add
prog
Descrição
Define o modo de discagem padrão.
Os valores válidos são número (dígitos), Endereço IP ou URL.
O padrão é número.
Especifica o temporizador de pausa, em segundos, para o Prefixo
Telefônico.
Os valores válidos são de 1 a 30.
O padrão é 3.
Define o atraso de tempo antes dos dígitos discados serem
enviados para a discagem normal, em segundos.
Os valores válidos são de 1 a 30.
O padrão é 6.
Especifica o tipo de Prefixo Telefônico.
Os valores válidos são mapa de dígito ou roteamento.
O padrão é roteamento.
Define uma cadeia de Mapa de Dígito para o Prefixo Telefônico,
O valor válido é uma cadeia de no máximo 750 caracteres.
O padrão é “x.T|x+#”.
Define uma cadeia de Mapa de Dígito para oferecer o segundo
sinal de discagem para um Prefixo Telefônico.
O valor válido é uma cadeia de no máximo 750 caracteres.
O padrão é em branco.
Define o número de chamada de emergência, consulte a Seção
4.7.
O valor válido é uma cadeia de até 750 caracteres.
O padrão é em branco.
Define o processo de Mapa de Dígito para um Prefixo Telefônico.
Os valores válidos são:
• num: a cadeia do mapa de dígito, máximo de 750 caracteres.
• trunc: número de dígitos para separar, de 0 a 30.
• prefix: dígitos para inserir em frente ao número, máximo de 32
dígitos.
• post: dígitos para inserir no final do número, máximo de 32
dígitos.
O padrão é em branco.
Especifica o número do botão flexível que está sendo definido.
Os valores válidos são de 2 a 8
O padrão é em branco.
D-12
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
func
num
label
prog
string
CHAMADA
callnum_in_line
caller_id_blk
anonymous_call_blk
call_waiting
call_waiting_tone
call_hold_ringback
Descrição
Especifica a função para os botões flexíveis não definidos como
uma linha.
Os valores válidos são:
• 1 — Discagem Rápida
• 2 — Agenda
• 3 — Registro de Chamada
• 4 — Mudo
• 5 — Fones
• 6 — Último número rediscado
• 7 — Último retorno de chamado
• 8 — Encaminhamento
• 9 — Conferência
• 10 — Transferência
• 11 — Espera
• 12 — DND
• 13 — Campainha Desligada
• 14 — Mensagem
O padrão é em branco.
Especifica o número para a discagem Rápida ou botão de
Mensagem.
O padrão é em branco.
Especifica o número do botão flexível que está sendo definido.
Os valores válidos são de 1 a 8
O padrão é em branco.
Especifica a marca para os botões flexíveis.
O comprimento máximo é de 15 caracteres, 12 exibições no
IP8840, 10 exibições no IP8812LSS.
O padrão é em branco.
Define o número de chamadas ativas em uma linha.
O valor válido é 1~ 3.
O valor padrão é 3.
Controla o bloqueio do identificador de chamada. Quando
habilitado, o telefone envia o identificador de chamada anônimo.
Os valores válidos são habilitar ou desabilitar.
O padrão é desabilitar.
Controla o bloqueio de chamadas recebidas com um identificador
de chamadas anônimo.
Os valores válidos são habilitar ou desabilitar.
O padrão é desabilitar.
Controla a notificação visual da chamada recebida enquanto o
telefone está ocupado.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Controla a notificação audível quando a Chamada em Espera é
habilitada.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define Chamar de volta chamada em espera. Se um usuário
voltar a ficar desocupado com uma chamada em espera, a linha
em espera tocará.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
D-13
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
msg_waiting_tone
auto_answer
call_direct
call_direct_number
call_direct_timer
send_end_of_digit
SISTEMA
phone_name
lang
lock_outgoing_call
use_speed_number
web_server_port
web_server
Descrição
Controla o sinal de discagem recorrente quando há uma
mensagem em espera.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Controla a resposta a uma chamada recebida, ativando
automaticamente o viva-voz ou os fones.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Controla o funcionamento de Hotline/Warm-Line. Ao ficar
ocupado, ele automaticamente passa uma chamada para a parte
determinada.
Os valores válidos são habilitar ou desabilitar.
O padrão é desabilitar.
Define o destino para uma chamada direta.
O valor válido é o número de extensão.
O padrão é em branco.
Define o atraso para o funcionamento da Warm-Line. Após o
vencimento do temporizador, a chamada direta é feita. Definir
para 0 (zero) para Hotline.
Os valores válidos são de 0 a 10 segundos de atraso.
O padrão é 5.
Determina se o Telefone IP envia o final da marca de dígito ‘#’.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define um nome para o telefone para a exibição de modo
ocupado.
O valor válido é uma cadeia de até 15 caracteres.
O padrão é em branco.
Especifica o Idioma exibido na tela. O suporte para determinado
idioma é limitado pelo tipo de LCD e arquivo xml.
Os valores válidos são os seguintes:
• English_Standard
• French_France
• Korean_Korea
• Danish_Denmark
• Spanish_Spain
• Swedish_Sweden
• German_Germany
• Chinese_China
O padrão é (Inglês).
Desbloqueia o telefone para que a senha não seja necessária
para realizar uma chamada.
Os valores válidos são 0 para desbloquear ou 1 para bloquear.
O padrão é 0 (desbloquear).
Define o uso de discagem de Número Rápido de 2 dígitos.
Os valores válidos são 0 para desabilitar ou 1 para habilitar.
O padrão é 1 (habilitar).
Define a porta para o Web Manager.
O valor válido é 1 ~ 65535.
O padrão é 8000.
Habilita o acesso ao Web Manager.
Os valores válidos são 0 para desabilitar ou 1 para habilitar.
O padrão é 1 (habilitar).
D-14
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
telnet_server
phone_password
function cdp
PROVISÃO
type
cfg_download
sw_download
dhcp_get_tftp
dhcp_get_http
https_url
https_opt
https_id
https_password
https_macform
verifying_cert
Descrição
Habilita o acesso para o servidor telnet.
Os valores válidos são 0 para desabilitar ou 1 para habilitar.
O padrão é 1 habilitar.
Define a senha para o Menu de Configuração de Tela e
Desbloqueio de Telefone.
O valor válido é uma cadeia de 4 a 8 dígitos.
O padrão é em branco.
Habilita cdp na reinicialização para definir a VLAN.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define o protocolo do servidor de provisionamento
Os valores válidos são 0 para TFTP ou 1 para HTTPS
O padrão é 0 (TFTP).
Habilita o download do arquivo de configuração do servidor de
provisionamento.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Habilita o download de firmware do servidor de provisionamento.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Habilita o uso da Opção dos DHCPs 66 ou 150 para a definição
do servidor TFTP.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Habilita o uso da Opção HTTP/S do DHCP, Padrão 160, para
definição do URL de HTTP/S.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define o URL de HTTP/S do Servidor de Provisionamento
O valor válido é o URL com menos de 255 caracteres.
O padrão é em branco.
Define a Opção do DHCP para o URL do servidor de
HTTP/HTTPS.
Os valores válidos são de 1 a 255.
O padrão é 160.
Especifica o ID para autenticar para uma sessão HTTPS.
O valor válido é menor do que 50 caracteres.
O padrão é em branco.
Especifica a senha para autenticar para uma sessão HTTPS.
O valor válido é menor do que 50 caracteres.
O padrão é em branco.
Especifica o nome do arquivo do arquivo de configuração
específico do telefone. O Nome ou o caminho devem incluir
“$MAC”, que é substituído pelo Endereço MAC durante o
provisionamento.
O valor válido é no máximo de 50 caracteres e inclui “$MAC”.
O padrão é “$MAC”.
Define um valor hexadecimal composto por uma bandeira de
campo de 3-bits para a verificação do certificado HTTPS. 0x01
verifica a autoridade do certificado válido. 0x02 verifica se o nome
de um servidor é válido. 0x04 verifica se um certificado expirou.
Os valores válidos são de 0 a 7.
O padrão é 7.
D-15
Jan. ‘09
IP-8815
Ericsson
Seção
Guia de Instalação
Nome do Campo
smartup_use
smartup_type
smartup_interval
smartup_time
smartup_confirm
decrypt_key
phonebook_url
Descrição
Habilita a Atualização Inteligente, para verificar e fazer o
download do firmware periodicamente.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define o tempo da Atualização Inteligente como um intervalo u
hora do dia.
Os valores válidos são 1 para intervalo ou 2 para diária
O padrão é 2.
Especifica o intervalo, em segundos, entre as verificações de
firmware.
Os valores válidos são de 0 a 86400 segundos.
O padrão é 3600.
Especifica a hora do dia para as verificações diárias de firmware.
Os valores válidos são de 0 a 23 horas.
O padrão é 00:00.
Habilitar a confirmação do usuário do download de firmware do
servidor de provisionamento.
Os valores válidos são habilitar ou desabilitar.
O padrão é habilitar.
Define o código de decodificação.
Valor válido.
O padrão é em branco.
Define o url do servidor HTTP para a agenda externa (Remota).
O valor válido é uma URL de menos de 255 caracteres.
O padrão é em branco.
D-16
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
;=========================================================================
; Informações de Configuração do IP88XX (v1.0)
;copyright LG-Ericsson desde 2005
;=========================================================================
;Descrição para o arquivo de configuração
;O arquivo de configuração tem o seguinte formato
; SECTION-NAME é colocado entre parênteses, conforme exibido abaixo, e inclui LAN, VOIP, DSP,
etc...
;Name é o parâmetro ou nome de campo conforme exibido abaixo
;value é o valor definido para o parâmetro. Se deixado em branco, o valor será determinado para o
padrão.
;Um espaço em branco deve ser inserido como separador entre o valor definido e o início de
qualquer comentário, ‘;’.
;os comentários começam com ';' e terminam com carriage return.
;
;=========================================================================
[LAN]
; Configuração Lan
network_mode
ipAddress
StandardGateway
subnetMask
dns1_address
dns2_address
domain_Nome
tftp_server_address
tos
pc_802_priority
phone_802_priority
pc_vlan_id
phone_vlan_id
[NETTIME]
;Configurações de SNTP, Fuso Horário e Horário de Verão
sntp_server_address
interval
timezone
time_format
date_format
dst_auto_adjust
dst_start_month
dst_start_day
dst_start_day_of_week
dst_start_week_of_month
dst_start_time
dst_stop_month
dst_stop_day
dst_stop_day_of_week
dst_stop_week_of_month
dst_stop_time
[VOIP]
;Configuração de VoIPs
outbound_proxy_server
outbound_proxy_port
D-17
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
backup_proxy_server
backup_proxy_port
message_url
SIP_service_domain
preferred_codec
rtp_port
outbound_proxy_register
outbound_proxy_Mode
prack_Mode
user_param
replaces_Mode
local_udp_port
timer_register_expires
timer_session
timer_t1
timer_t2
FWtraversal_timer
max_line_num
centralized_conference
conference_url
blf
de_register
stun_server
line1_proxy_address
linen_proxy_address
line1_proxy_port
linen_proxy_port
line1_displayname
linen_displayname
line1_name
linen_name
line1_authname
linen_authname
line1_password
linen_password
line1_type
linen_type
line1_dn
linen_dn
line1_extension
linen_extension
line1_ring_type
linen_ring_type
line1_delayed_ring
linen_delayed_ring
[ROUTE]
; Configurações de Tabela de Roteamento de Chamada
;adicionar intf <port> nums [trunc pre post pause ip-addr]
add
sip 0 ~
0
null
null
null
0.0.0.0
[DSP]
;Configurações de DSP
freehands
handset
headset
ring
D-18
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
lcd
ringer_off
VAD
ring_type
ringdata
dtmf_payload
dtmf_duration
cadence0
cadence1
cadence2
cadence3
cadence4
cadence5
cadence6
cadence7
cadence8
cadence9
cadence10
cadence11
frame_duration
jitterbuffer_min_delay
jitterbuffer_nom_delay
jitterbuffer_max_delay
headset_mode
dtmf
key_tone
[FWRD]
;Configurações de Encaminhamento
condition
forwarding_address
noanswer_time
[DIAL]
;Configurações de Discagem
dial_Mode
pause_timer
inter_digit_timer
dialplan
digitmap
digitmap_tone
digitmap_emergency
digitmap_process
[PROG]
;adicionar função de prog [num]
;
prog = número de botão programável, 8815: 2~8
;
func = 0 para nenhuma função
;
1 para Discagem Rápida
;
2 para Agenda
;
3 para Registro de Chamada
;
4 para Mudo
;
5 para Fones
;
6 para Rediscagem
;
7 para Voltar
;
8 para FWRD
;
9 para CONF
D-19
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
;
10 para TRNS
;
11 para Espera
;
12 para DND
;
13 Campainha Desligada
;
14 Mensagem
;
num = número de telefone quando uma função é PhoneNum, comprimento de cadeia máx. de 50.
;label prog name
;
prog = 8815: 2~8
;
Nome = marca do telefone.
[CALL]
;Configurações de Preferência de Chamada
call_num_in_line
anonymous_call_blk
call_waiting
call_waiting_tone
call_hold_ringback
msg_waiting_tone
auto_answer
call_direct
call_direct_number
call_direct_timer
send_end_of_digit
[SYSTEM]
;Configurações do Sistema
phone_name
lang
lock_outgoing_call
use_speed_number
web_server_port
web_server
telnet_server
function cdp
phone_password
[PROVISION]
;Configurações de Provisionamento
type
cfg_download
sw_download
dhcp_get_tftp
dhcp_get_http
https_url
https_opt
https_id
https_password
https_macform
verifying_cert
smartup_use
smartup_type
smartup_interval
smartup_time
smartup_confirm
decrypt_key
phonebook_url
D-20
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Tabela D-2 Gráfico de Fusos Horários
País
Nº
País
Nº
GMT-12:00 Linha de Data Internacional, Ocidente
60
GMT+01:00 Oslo, Noruega
30
GMT-11:00 Midway/Samoa
61
GMT+01:00 Paris, França
31
GMT-10:00 Havaí
1
GMT+01:00 Roma, Itália
32
GMT-09:00 Alasca
62
GMT+01:00 Estocolmo, Suécia
33
GMT-08:00 Los Angeles, Califórnia
2
GMT+01:00 Viena, Áustria
34
GMT-08:00 Padrão do Pacífico
3
GMT+02:00 Atenas, Grécia
35
GMT-07:00 Padrão da Montanha
4
GMT+02:00 Harare, Zimbábue
36
GMT-06:00 Padrão Central
5
GMT+02:00 Helsinque, Finlândia
37
GMT-06:00 Cidade do México, México
6
GMT+02:00 Istambul, Turquia
38
GMT-06:00 Saskatoon, Canadá
7
GMT+02:00 Jerusalém, Israel
39
GMT-05:00 Bogotá, Colômbia
8
GMT+03:00 Kuwait
40
GMT-05:00 Padrão Oriental
9
GMT+03:00 Moscou, Rússia
41
GMT-05:00 Lima, Peru
10
GMT+03:00 Nairóbi, Quênia
42
GMT-05:00 Nova Iorque, NY
11
GMT+03:00 Riad, Arábia Saudita
43
GMT-04:00 Padrão do Atlântico
12
GMT+03:30 Teerã, Irã
44
GMT-04:00 Caracas, Venezuela
13
GMT+04:00 Abu Dabi, Emirados Árabes
Unidos
45
GMT-04:00 La Paz, Bolívia
14
GMT+04:00 Tbilisi, Geórgia
46
GMT-03:30 New Found Land
15
GMT+04:30 Cabul, Afeganistão
47
GMT-03:00 Brasília, Brasil
16
GMT+05:00 Islamabad, Paquistão
64
GMT-03:00 Buenos Aires, Argentina
17
GMT+05:30 Nova Deli, Índia
48
GMT-03:00 Georgetown, Guiana
18
GMT+06:00 Daca, Bangladesh
65
GMT-02:00 Nuuk, Groenlândia
63
GMT+06:30 Yangon, Myanmar
66
GMT-01:00 Açores, Portugal
19
GMT+07:00 Bangcoc, Tailândia
49
GMT-01:00 Cabo Verde
20
GMT+07:00 Jacarta, Indonésia
50
GMT 00:00 Casablanca, Marrocos
21
GMT+08:00 Pequim, China
51
GMT 00:00 Lisboa, Portugal
22
GMT+09:00 Seul, Coreia
52
GMT 00:00 Londres, Inglaterra
23
GMT+09:00 Tóquio, Japão
53
GMT+01:00 Amsterdã, Holanda
24
GMT+09:30 Darwin, Austrália
54
GMT+01:00 Berlim, Alemanha
25
GMT+10:00 Padrão de Guam
55
GMT+01:00 Berna, Suíça
26
GMT+11:00 Ilhas Salomão
67
GMT+01:00 Bruxelas, Bélgica
27
GMT+12:00 Ilhas Marshall
56
GMT+01:00 Europa Central
28
GMT+12:00 Auckland, Wellington
57
GMT+01:00 Copenhagen, Dinamarca
59
GMT+13:00 Nuku’alofa
58
GMT+01:00 Madri, Espanha
29
D-21
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Apêndice E. Modo do Teclado
O teclado do IP-8815 insere dígitos ou caracteres alfanuméricos para entradas específicas,
como o hostname. A Tabela E-1 fornece as informações de entrada para o Modo do Teclado.
Tabela E-1 Configuração de Caracteres Alfanuméricos
Dígito
Modo do Teclado
Maiúscula
‘[A]’
Minúscula
‘[a]’
Símbolos
‘[S]’
1
@ : /
@ : /
@ : /
2
A B C
a b c
|
3
D E F
d e f
^ & _
4
G H I
g h i
(
5
J K L
j k l
- +,/
6
M N O
m n o
< > =
7
P Q R S
p q r s
; :
8
T U V
t u v
’ ”`
9
W X Y Z
w x y z
{ }
0
. , ?
. *
. , ?
. *
*
#
!
Espaço (‘ ‘)
!
Espaço (‘ ‘)
E-1
$ %
) ?
. , ?
. *
!
# [ ]
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Apêndice F. Rotina de Autoprovisionamento
Geral
Os terminais da série IP8800 incorporam as retinas do software para fornecer automaticamente
a configuração e o software do telefone. A rotina básica utiliza CDP, se habilitada, para
inicializar as definições de LAN, DHCP para coletar informações básicas de servidor de
provisionamento e redes, faz o download dos arquivos de configuração e software a partir do
servidor de provisionamento e registra e se inscreve no servidor de chamada SIP utilizando os
dados de configuração. Os arquivos com os dados de configuração podem ser criptografados
para proteger dados confidenciais dos clientes.
O telefone tenta entrar em contato com o servidor de provisionamento para efetuar o download
dos arquivos de configuração, depois verifica as atualizações de software. Para obter mais
detalhes sobre os arquivos de configuração, consulte o Apêndice D. Observe que os
downloads podem ser desabilitados separadamente para os arquivos de configuração e
software. Por padrão, o telefone utilizará o TFTP como protocolo de download. Como opção, o
telefone pode utilizar HTTP/HTTPS como protocolo do servidor de provisionamento. Se o
servidor DHCP retornar um URL para a Opção HTTP/S (Padrão Opc. Nº160), o Telefone IP
troca o protocolo de provisionamento para HTTP/HTTPS utilizando o URL fornecido para
acessar o servidor.
DHCP
Durante os ciclos de boot inicial e subsequente, o telefone solicita diversas opções de dados do
servidor DHCP. As listas a seguir são opções solicitadas:
- Opção do DHCP nº1 Máscara de Subrede
- Opção do DHCP nº 2 Deslocamento de tempo em segundos do Fuso Horário Local
do GMT.
- Opção do DHCP nº 3 Endereço IP do Portal Padrão (roteador)
- Opção do DHCP nº 6 Endereço IP do Servidor DNS
- Opção do DHCP nº 42 Endereço IP do Servidor SNTP
- Opção do DHCP nº 50 Endereço IP do telefone
- Opção do DHCP nº 66 Nome do Servidor TFTP
- Opção do DHCP nº 150 Endereço IP do Servidor TFTP tem prioridade sobre a
Opção 66 quando definida.
- Opção do DHCP nº 160 URL de HTTP/HTTPS padrão para provisionamento
Download de TFTP
Quando o TFTP for utilizado, o Telefone IP entrará nem contato com o servidor provedor do
servidor DHCP utilizando o nome ou o endereço IP a partir da Opção do DHCP nº66 ou nº 150
ou o servidor TFTP na memória quando a Opção do DHCP não estiver disponível. O Telefone
IP solicitará que o servidor TFTP envie o arquivo de configuração global
(“sysconf_8815_sip.cfg”). Os dados de um arquivo não criptografado são transferidos para a
memória do telefone. Se o arquivo não for legível, o telefone tenta decodificar o arquivo
utilizando o código de decodificação (“decrypt_key”). Se a decodificação não obtiver êxito, um
erro será registrado e o arquivo será ignorado.
F-1
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Alterações nos dados de provisionamento do arquivo de configuração global serão transferidas
para a memória do telefone e o processo de download será repetido para o arquivo de
configuração específico do telefone. Os dados de configuração no arquivo específico do
telefone substituem os dados do arquivo global.
Se um valor for alterado para um campo marcado com um asterisco na Tabela D-1, a bandeira
de reinicialização será habilitada e o Telefone IP reinicializará após o ciclo de download ser
concluído. Por Padrão, o arquivo específico do telefone utiliza o Endereço MAC do telefone
como nome do arquivo sem extensão de arquivo.
Após concluir o download dos arquivos de configuração, o Telefone IP solicita o arquivo da
versão do software do servidor. Este arquivo, que é denominado “IP_8815_VER_SIP2”, é um
arquivo de texto ASCII que identifica a versão do software disponível no servidor, bem como os
nomes dos arquivos do software que devem ser baixados. O telefone compara a versão do
software identificado no arquivo com a versão no telefone. Se forem diferentes, os arquivos
identificados no arquivo da versão são baixados. Geralmente, os arquivos solicitados para
download incluem o arquivo firmware principal e um arquivo xml, mas podem incluir outros
arquivos, conforme necessário para a atualização. Estes arquivos, juntamente com o arquivo
da versão, estão disponíveis na LG-Ericsson. Se desejar, comentários podem ser adicionados
ao arquivo da versão utilizando “#” como caractere principal da linha de comentário.
Se o download do software for solicitado, o Telefone IP habilitará a bandeira de reinicialização
e após concluir o ciclo de download, o Telefone IP será reinicializado.
Download de HTTP/HTTPS
Ao utilizar HTTP/HTTPS, o Telefone IP entrará em contato com o URL definido na memória ou
na Opção HTTPS do DHCP, Padrão nº160. Quando a Opção do DHCP for preenchida, o
telefone utilize o HTTP/HTTPS ao invés do modo TFTP padrão. Se o servidor utilizar HTTPS, o
telefone estabelecerá um link SSL aberto. Durante o handshake do SSL, o telefone pode
opcionalmente verificar a validade do Certificado de Autoridade (CA) do HTTPS. O Telefone IP
verifica que o CA é de uma autoridade válida, como Verisign®, que o servidor provedor do CA
está correto e que o certificado não expirou. O último é verificável apenas se um servidor SNTP
fornecer o tempo ao Telefone IP. Cada uma das três verificações é habilitada por padrão, mas
podem ser desabilitadas utilizando o arquivo de configuração ou a configuração manual. O
Telefone IP suporta diversos CAs padrão, incluindo Verisign®. Além disso, um CA pode ser
copiado para o telefone utilizando o Web Manager.
Se o servidor HTTP/HTTPS solicitar autenticação, o Telefone IP utilize a ID e a senha definidas
de HTTPS; o Telefone IP suporta o método básico e resumido. Neste ponto, o telefone seguirá
a mesma rotina em relação ao TFTP. O Telefone IP solicita o arquivo de configuração global
(“sysconf_8815_sip.cfg”). Se o arquivo for oferecido como um arquivo não criptografado, os
dados serão transferidos para a memória. Se o arquivo não for legível, o telefone tentará
decodificar o arquivo utilizando o código de decodificação na memória (“decrypt_key”).
F-2
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
As alterações dos dados de provisionamento do arquivo de configuração global são
transferidas para a memória do telefone e o processo de download é repetido para o arquivo
específico do telefone. Os dados de configuração no arquivo específico do telefone substituem
os dados do arquivo global.
Observe que se um valor for alterado para um campo marcado com um asterisco na Tabela D1, a bandeira de reinicialização será habilitada e o Telefone IP será reinicializado após o ciclo
de download ser concluído. Por padrão, o arquivo específico do telefone utilize o Endereço
MAC do telefone como o nome do arquivo sem a extensão do arquivo. Para HTTP/S, um nome
diferente de arquivo pode ser definido no telefone para utilizar como nome do arquivo, mas o
Endereço MAC deve ser incluído como parte do nome ou do caminho do arquivo.
Após concluir o download dos arquivos de configuração, o Telefone IP solicita o arquivo da
versão do software do servidor. Este arquivo, que é denominado “IP_8815_VER_SIP2”, é um
arquivo de texto ASCII que identifica a versão do software disponível no servidor, bem como os
nomes dos arquivos para download. O telefone primeiramente solicita o arquivo “Endereço
MAC”/IP_8815_VER_SIP2, se não encontrar, o arquivo IP_8815_VER_SIP2 é solicitado. O
telefone compara a versão do software identificado no arquivo com a versão no telefone. Se
forem diferentes, os arquivos identificados no arquivo da versão são baixados. Geralmente, os
arquivos solicitados para download incluem o arquivo firmware principal e um arquivo xml, mas
podem incluir outros arquivos, conforme necessário para a atualização. Estes arquivos,
juntamente com o arquivo da versão, estão disponíveis na LG-Ericsson. Se desejar,
comentários podem ser adicionados ao arquivo da versão utilizando “#” como caractere
principal da linha de comentário.
Se o download do software for solicitado, após concluir o ciclo de download, o Telefone IP será
reinicializado.
Solicitação de Verificação do Servidor SIP
Com o recebimento de uma solicitação de verificação ou ressincronização de SIP vinda do
servidor SIP (Notificar a verificação da mensagem de evento de sincronização), o Telefone IP
inicia o processo de reinicialização. O telefone deve estar desocupado para iniciar o
provisionamento, se estiver ocupado, o processo é iniciado quando o telefone desocupar.
Durante o processo, o Telefone IP efetua o download de qualquer alteração no arquivo de
configuração, bem como novo software, independentemente das definições para as bandeiras
de download de software e configuração.
F-3
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Apêndice G. Tipos de Toque Definidos pelo Usuário e Fixos
O IP-8815 suporta 14 toques definidos para o telefone (Tipo de Toque Padrão), entradas de
linhas e agenda. Destes, 4 (quatro) são toques PCM armazenados e 5 (cinco) toque adicionais
armazenados na memória como arquivos *.wav. Observe que o Tipo de Toque 1 é utilizado em
conjunto com as cadências para estabelecer o toque audível para uma chamada.
Os 5 (cinco) Tipos de Toques restantes podem ser baixados utilizando um arquivo de texto
RTTTL formatado. Um arquivo RTTTL pode ser baixado de diversos Websites, incluindo
www.csoft.co.uk/ringtones ou construído utilizando o RTTTL para gerar um arquivo de texto,
que é baixado para o telefone. Com o RTTTL, uma melodia é construída ao criar notas
musicais. Cada melodia é denominada e diversas notas musicais e comandos, que consistem
de duração, escala e compasso, são definidos. O Telefone IP reproduz a melodia em um ciclo,
reproduzindo novamente a melodia até que a chamada seja atendida ou ignorada.
A representação de texto de um tom é
<Name> <sep> [<Standard>] <sep> <note-command> delimiter
<Name> := 10 (dez) nomes de caracteres, utilize os nomes dos tipos de toque, 201, 202,
203, 204, 205
<sep>: = “,” vírgula
<Padrões>: = “d= l o= l b= “ em que:
d = Duração Padrão
“1” l - Uma nota inteira
“2” l - Meia nota
“4” l - ¼ de nota
“8” l - 1/8 de nota
“16” l - 1/16 de nota
“32” l - 1/32 de nota
o = Escala Padrão:
“5” l – nota A é 440 Hz
“6” l – nota A é 880 Hz
“7” l – nota A é 1.76 KHz
“8” l – nota A é 3.52 KHz
b = Compassos padrão por minuto,
Se não for especificado, os padrões são:
d = 4, ¼ de nota
o = 6, nota A = 880Hz
b = 63 compassos por minuto
<note-command>: = [<duration>] <note> [<scale>] [<special duration>] <delimiter>
<duration> = a mesma por Padrão
<note> = nota musical
G-1
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
“P” l para pausa
“C” l
“C#” l
“D” l
“D#” l
“E” l
“F” l
“F#” l
“G” l
“G#” l
“A” l
“A#” l
“H” l
<special-duration> = “.” dotted note
<delimiter> = “:” colon
Um exemplo de melodia RTTTL:
“205:d=1,o=6,b=60:1a6,2e6” ou “205:d=4,o=6,b=60:1a,2e”
Tipo de Toque 205 = uma nota inteira A a 880Hz seguida por meia nota E a 880Hz,
ambas a 60 compassos.
Para obter informações adicionais sobre a construção dos Tipos de Toques com RTTTL, vá
para http://www.activexperts.com/xmstoolkit/sms/rtttl/
G-2
Jan. ‘09
IP-8815
Ericsson
Guia de Instalação
Apêndice H. Ícones do IP-8815
O IP-8815 exibe diversos ícones na linha superior da tela para auxiliar o usuário a entender o
status do telefone. Abaixo, uma lista de ícones e seus significados:
Ícones da linha superior
Os ícones de conexão LAN ou de Rede indicam o status da conexão LAN ao Telefone
IP. Se o ícone estiver piscando, a conexão LAN está com defeito. Este ícone é exibido
como o primeiro ícone à esquerda.
O ícone de Porta PC, quando exibido, indica que um dispositivo, geralmente um
computador, está conectado à porta PC do Telefone IP.
O ícone encaminhar indica as chamadas da extensão que são encaminhadas.
O ícone de mensagem indica uma ou mais mensagens esperando no Correio de Voz.
O ícone DND indica que o Telefone IP está em DND (Não perturbe) e não notificará
suas chamadas recebidas.
O ícone de espera indica que a extensão tem chamadas em espera.
O ícone bloqueado indica que o Telefone IP está bloqueado e que é necessário inserir
uma senha para realizar as chamadas.
Jan. ‘09
LGN88150996SCIG-0.02
Jan. 09
