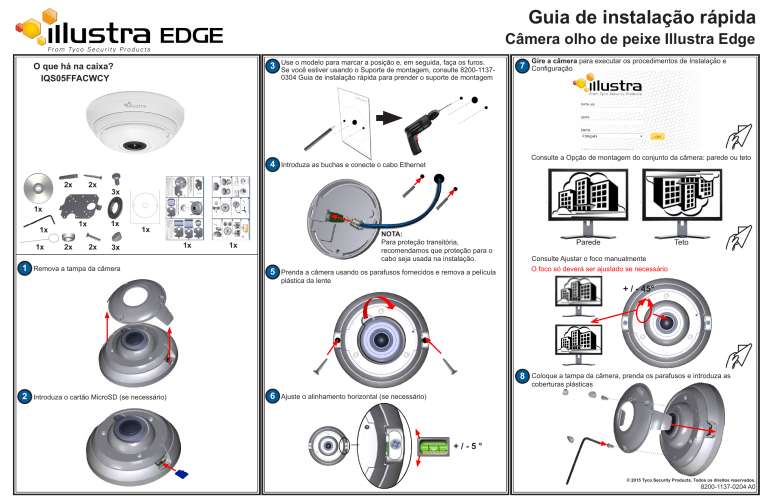

Guia de instalação rápida

Guia de instalação rápida
Câmera olho de peixe Illustra Edge
O que há na caixa?
IQS05FFACWCY
2x
2x
3
Use o modelo para marcar a posição e, em seguida, faça os furos.
Se você estiver usando o Suporte de montagem, consulte 8200-11370304 Guia de instalação rápida para prender o suporte de montagem
4
Introduza as buchas e conecte o cabo Ethernet
7
Gire a câmera para executar os procedimentos de Instalação e
Configuração
Consulte a Opção de montagem do conjunto da câmera: parede ou teto
3x
1x
1x
1
1x
1x
1x
2x
2x
1x
3x
Remova a tampa da câmera
1x
NOTA:
Para proteção transitória,
recomendamos que proteção para o
cabo seja usada na instalação.
1x
5
Parede
Consulte Ajustar o foco manualmente
O foco só deverá ser ajustado se necessário
Prenda a câmera usando os parafusos fornecidos e remova a película
plástica da lente
+ / - 45°
8
2
Introduza o cartão MicroSD (se necessário)
6
Teto
Coloque a tampa da câmera, prenda os parafusos e introduza as
coberturas plásticas
Ajuste o alinhamento horizontal (se necessário)
+/-5°
© 2015 Tyco Security Products. Todos os direitos reservados.
8200-1137-0204 A0
Guia de instalação rápida
Câmera olho de peixe Illustra Edge
Detalhes da Câmera olho de peixe Illustra Edge
1º: DHCP (ativado)
2º: 192.168.1.168
Rede
Configuração básica
Para obter informações detalhadas sobre os procedimentos de instalação e configuração
incluídos neste QSG, consulte o Guia de configuração e do usuário 8200-1137-0104 no
DVD ou o arquivo Ajuda na GUI da câmera olho de peixe Illustra Edge.
1. Câmera
NOTA:
O Illustra Connect detectará somente dispositivos na mesma sub-rede, pois é um
computador host. Portanto, a câmera e o computador que serão usados para configurar
a ferramenta devem estar na mesma sub-rede.
Procedimento
1. Selecione 1. Câmera no menu Configuração básica. A guia de montagem
é mostrada.
2. Selecione a opção de montagem desejada através dos botões de opção:
• Parede
• Teto
A opção padrão é “Teto”.
Nome de usuário
padrão: admin
Senha padrão: admin
Instalação usando o Illustra Connect
Procedimento
1. Usando um computador que está conectado à mesma rede e sub-rede, instale o
software Illustra Connect fornecido com a câmera no CD. Consulte o manual do
Illustra Connect para obter mais informações.
2. Quando a instalação estiver concluída, execute o Illustra Connect. Ele pesquisará
a rede e exibirá todos os dispositivos em conformidade, incluindo a câmera olho de
peixe.
3. Selecione a câmera que você deseja configurar, localizando-a por meio de seu
endereço MAC exclusivo. O Illustra Connect permite a configuração básica da
câmera. Consulte o manual do Illustra Connect para obter mais informações.
4. Clique com o botão direito do mouse na câmera e selecione Iniciar configuração
GUI da web.
5. Consulte Como fazer login na câmera para obter detalhes sobre como fazer login na
câmera e ver o sinal ao vivo.
Instalação usando Endereço IP estático
Procedimento
1. A câmera tentará obter um endereço IP do servidor DHCP. Quando não houver
um servidor DHCP disponível, será atribuído à câmera um endereço IP estático
de 192.168.1.168.
2. Abra o Microsoft Internet Explorer e digite o URL da câmera como sendo
192.168.1.168.
OBSERVAÇÃO:
O computador que estiver sendo usado para configurar a câmera deverá ter um
endereço IP na mesma sub-rede.
3. Consulte Como fazer login na câmera para obter detalhes sobre como fazer login
na câmera e ver o sinal ao vivo.
Como fazer login na Câmera
Procedimento
1. Quando a câmera for selecionada, a página de logon será exibida.
2. Selecione o idioma de preferência no menu suspenso.
3. Digite o nome do usuário na caixa de texto Nome de usuário. O nome de usuário
padrão é admin.
4. Digite a senha na caixa de texto Senha. A senha padrão é admin.
5. Selecione Login.
6. A página de exibição ao vivo será mostrada. É mostrada a exibição atual da câmera.
NOTA:
Para exibir o ‘painel de vídeo em tempo real, a versão mais recente do QuickTime deve
estar instalada e ativada no computador que executa a sessão do navegador. Será
exigido o Java quando for usado o recurso Detecção de movimento.
O menu Configuração básica fornece acesso aos recursos mais comuns exigidos quando
uma câmera é configurada pela primeira vez e só pode ser acessado por um usuário
“admin”:
1. Câmera
2. Usuários
3. Data Hora
4. TCP/IP
5. Fluxos
Configure a opção de montagem para câmera de parede ou
de teto
4. TCP/IP
Configurar os detalhes da Rede IPv4
NOTA:
Recomendamos que, enquanto estiver conectado às páginas de configuração na Web,
você altere o endereço IP estático da câmera para que possam ser evitados conflitos ao
usar o mesmo endereço IP estático para configurar câmeras adicionais.
Procedimento
1. Selecione 4. TCP/IP no menu Configuração básica. A guia IPv4 aparece.
2. Marque/desmarque a caixa de seleção Ativar DHCP para ativar/desativar DHCP.
Se o DHCP estiver desativado, podem ser digitadas as configurações manuais.
3. Se a opção Ativar DHCP estiver desabilitada:
• Digite o Endereço IPv4 na caixa de texto Endereço IPv4.
• Digite a Máscara de rede na caixa de texto Máscara de rede.
• Digite o endereço IP do gateway na caixa de texto Gateway.
• Digite o Servidor DNS primário na caixa de texto Servidor DNS primário.
• Digite o Servidor DNS secundário na caixa de texto Servidor de DNS secundário.
4. Selecione Aplicar para salvar as configurações.
Configurar os detalhes da Rede IPv6
Procedimento
1. Selecione 1. Câmera no menu Configuração básica.
2. Selecione a aba Nome da câmera. A guia Nome da Câmera é mostrada.
3. Digite o nome da câmera na caixa de texto Nome amigável da câmera.
4. Selecione Aplicar para salvar as alterações.
Procedimento
1. Selecione 4. TCP/IP no menu Configuração básica.
2. Selecione a guia IPv6. A guia IPv6 aparece.
3. Marque/desmarque a caixa de seleção Ativar IPv6 para ativar/desativar IPv6
na câmera.
4. Se IPv6 for ativado, você será solicitado a reiniciar a câmera. Após o reinício, o login
e o aparecimento da guia IPv6, o Local de link e o endereço DHCP do IPv6 serão
mostrados, caso estejam disponíveis.
2. Usuários
5. Fluxos
Atribuir nome à câmera
Adicionar novo usuário
Procedimento
1. Selecione 2. Usuário no menu Configuração básica.
2. Selecione Adicionar usuário. A guia Adicionar usuário é mostrada.
3. Digite um Nome de usuário na caixa de texto Nome.
4. Selecione uma Função: administrador, operador ou usuário. Consulte o Apêndice A:
Acesso à conta de usuário no Guia de configuração e do usuário para obter mais
detalhes.
5. Digite a senha na caixa de texto Senha.
6. Digite novamente a senha na caixa de texto Confirmar senha.
7. Selecione Aplicar para salvar as configurações.
3. Data Hora
Configure a Data e a Hora da câmera
Procedimento
1. Selecione 3. Data Hora no menu Configuração básica. A guia Data e Hora aparece.
2. Marque ou desmarque a caixa de seleção Formato 24 horas para ativar ou desativar
o relógio no formato de 24 horas.
3. Selecione o Formato de exibição de data.
4. Selecione Fuso horário no menu suspenso.
5. Selecione a configuração Configurar hora selecionando os botões de opção,
Manualmente ou via NTP.
6. Se você selecionar Manualmente:
• Selecione a data (AAAA/MM/DD) usando os menus suspensos.
• Selecione a hora (HH:MM:SS) usando os menus suspensos
7. Se você selecionar via NTP:
• Digite o NTP Nome do servidor na caixa de texto.
8. Selecione Aplicar para salvar as configurações.
Configurar fluxos de vídeo
Procedimento
1. Selecione 5. Fluxos no menu Configuração básica. A guia Fluxo 1 é exibida.
2. Selecione a guia Fluxo 1, Fluxo 2 , Fluxo 3, Fluxo 4 ou Fluxo 5 para ajustar as
configurações.
3. Selecione a Origem da imagem exigida no menu suspenso: Olho de peixe,
Panorama de teto/parede ou imagem ativa 1, 2, 3, 4 ou 5.
4. Selecione o Codec exigido marcando os botões de opção: H264 ou MJPEG.
5. Selecione a Resolução exigida no menu suspenso.
6. Use a barra deslizante para selecionar a Taxa de Quadros (ips).
7. Se tiver sido selecionado MJPEG na etapa 4, a opção Qualidade do MJPEG será
ativada. Use a barra deslizante para selecionar a Qualidade do MJPEG.
8. Se tiver sido selecionado H264 na etapa 4, a opção Controle de Taxa será ativada.
Selecione o Controle de Taxa exigido marcando os botões de opção: VBR ou CBR.
9. Se VBR tiver sido selecionado, a Qualidade de VBR será ativada. Selecione a
Qualidade de VBR exigida no menu suspenso.
10. Se CBR tiver sido selecionado, a Taxa de Bits CBR será ativada. Use a barra
deslizante para selecionar a Taxa de Bits CBR.
Opções adicionais de configuração
Ajustar o foco manualmente
O foco só deverá ser ajustado se necessário
Procedimento
1. Use a página de exibição ao vivo para ver a saída da câmera.
2. Gire a roda de controle de foco LENTAMENTE (usando a ferramenta fornecida)
45SDgr para a esquerda ou para a direita para ajustar o foco, se necessário.
