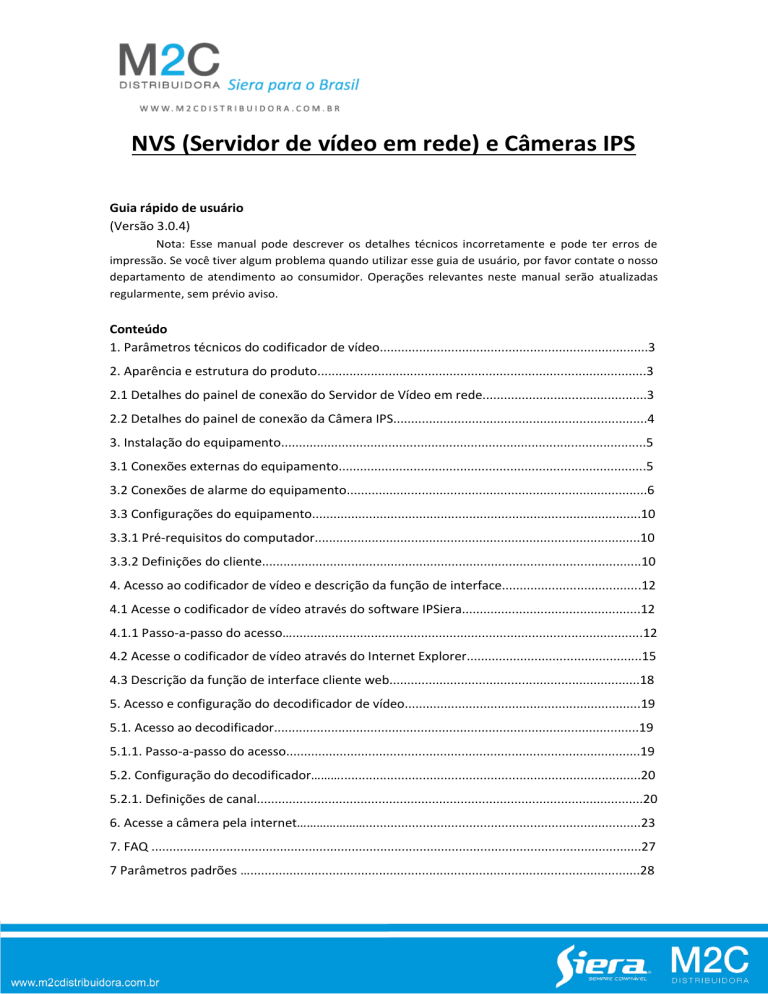

NVS (Servidor de vídeo em rede) e Câmeras IPS
Guia rápido de usuário
(Versão 3.0.4)
Nota: Esse manual pode descrever os detalhes técnicos incorretamente e pode ter erros de
impressão. Se você tiver algum problema quando utilizar esse guia de usuário, por favor contate o nosso
departamento de atendimento ao consumidor. Operações relevantes neste manual serão atualizadas
regularmente, sem prévio aviso.
Conteúdo
1. Parâmetros técnicos do codificador de vídeo...........................................................................3
2. Aparência e estrutura do produto............................................................................................3
2.1 Detalhes do painel de conexão do Servidor de Vídeo em rede..............................................3
2.2 Detalhes do painel de conexão da Câmera IPS.......................................................................4
3. Instalação do equipamento......................................................................................................5
3.1 Conexões externas do equipamento......................................................................................5
3.2 Conexões de alarme do equipamento....................................................................................6
3.3 Configurações do equipamento............................................................................................10
3.3.1 Pré-requisitos do computador...........................................................................................10
3.3.2 Definições do cliente..........................................................................................................10
4. Acesso ao codificador de vídeo e descrição da função de interface.......................................12
4.1 Acesse o codificador de vídeo através do software IPSiera..................................................12
4.1.1 Passo-a-passo do acesso…..................................................................................................12
4.2 Acesse o codificador de vídeo através do Internet Explorer.................................................15
4.3 Descrição da função de interface cliente web......................................................................18
5. Acesso e configuração do decodificador de vídeo..................................................................19
5.1. Acesso ao decodificador......................................................................................................19
5.1.1. Passo-a-passo do acesso...................................................................................................19
5.2. Configuração do decodificador………....................................................................................20
5.2.1. Definições de canal............................................................................................................20
6. Acesse a câmera pela internet………………….............................................................................23
7. FAQ .........................................................................................................................................27
7 Parâmetros padrões ….............................................................................................................28
1. Parâmetros técnicos do codificador de vídeo
Padrão de vídeo PAL, NTSC.
Compressão de imagem H.264
Taxa de codificação: 16 Kbps a 16 Mbps
Funções locais: Gravação de vídeo e captura de imagens
Funções móveis: Suporte a 3G e vigilância em tempo real
Funções de rede: Navegador IE, configuração, atualização.
Suporte à DNS, LAN, WAN.
Interfaces do equipamento: Transmissão serial e interface de alarme
Modo de codificação: Suporte a fluxo duplo de codificação
2. Aparência e estrutura do produto
2.1 Detalhes do painel de conexão do Servidor de Vídeo em rede
Conexões, da esquerda para direita:
1、『VIN1,VIN2,VIN3,VIN4』Entrada de vídeo de 4 canais, conector BNC padrão.
2、『ANT』porta da antena de rede sem fio;
3、『AIN1,AIN2,AIN3,AIN4』Entrada de áudio de 4 canais, conector BNC padrão.
4、『DC12V』Conector de fonte de energia, conectado com uma fonte de tensão de
12V DC via estabilizador de tensão;
5、『Alarm Out』Saída de alarme, 4 canais de seleção de volume: A1, B1 em um
grupo; A2, B2 em um grupo; A3, B3 em um grupo; A4, B4 em um grupo;
6、『Alarm In』Seleção de volume do alarme de entrada: S1, S2, S3 e S4 (S1, G em
um grupo, S2, G em um grupo, S2, G em um grupo, S2, G em um grupo);
7、『+, -』Terminais + e - da conexão padrão RS485;
8、『G』Conexão de aterramento;
9、『R,T』Terminais T (transmissão) e R (Recepção) da conexão padrão RS232;
10、『+12V』Saída da fonte de energia de 12V e 800mA em relação ao pino de terra
G.
11、『LINE IN』Entrada de áudio, conectado com equipamento ativo;
12、『LINE OUT』Saída de áudio, conectado com equipamento ativo;
13、『NET』Conexão de rede padrão RJ45;
14、『RST』Botão de reset.
2.2 Detalhes do painel de conexão da câmera IPS
Conexões, de cima para baixo.
1、『+, -』Conexão de alarme RS485,
『A,B』A, B: porta de saída de 1 canal de alarme,
『S,G』porta de entrada de 1 canal de alarme;
2、『RUN』luz indicadora de sistema em execução;
3、『PWR』luz indicadora de energia;
4、『LINE IN』entrada de áudio (entrada ativa);
5、『ANT』porta de antena de rede sem fio;
6、『LINE OUT』saída de áudio;
7、『VIDEO OUT』porta de saída de vídeo analógica;
8、『LAN( POE)』porta de rede (porta POE);
9、『DC12V』conexão de entrada de energia (DC 12V);
10 『SD CARD』porta para cartão SD;
11 『RESET』Botão de reset;
Diagrama de conexão de fios:
A. Porta de rede
B. Entrada de áudio
C. Saída de áudio
D. Botão de reset (não suportado)
E. Porta RS485
F. Porta de entrada de energia
G. 1 canal de alarme de entrada
H. 1 canal de alarme de saída
3. Instalação do Equipamento
3.1 Conexões externas do equipamento
Passo 1: Conecte a fonte de energia de 12V ao servidor de vídeo (câmera)
Passo 2: Conecte a cabo de rede ao conector de rede do servidor
Passo 3: Conecte o outro lado do cabo de rede a um roteador ou um hub de rede.
Note que nesse momento, o servidor de rede está funcionando em sua configuração
padrão: endereço IP: 192.168.1.100, máscara de sub-rede: 255.255.255.0, gateway:
192.168.1.1
Nota: Caso os usuários tenham esquecido a senha e configurações de rede
acidentalmente, pressione o botão ‘RST’ por 5 segundos após o equipamento inicializar. A luz
de indicação do sistema em execução “RUN” irá desaparecer e todos os parâmetros serão
restaurados para os valores padrão imediatamente.
3.2 Conexões de alarme do equipamento
1. Conexão de alarme de entrada:
Nota: após o dispositivo de alarme de entrada estiver bem conectado, é necessário
selecionar o tipo de alarme corretamente no menu de configuração de NVS/Câmera IPS e
configurar corretamente o intervalo de detecção.
2. Conexão de alarme de saída:
Normalmente Aberto (NA)
Entrada de disparo de alarme
Conexão
Conexão de fios da Câmera IPS
Disparo de alarme
Conexão de fios da Câmera IPS
Normalmente Fechado (NF)
Entrada de disparo de alarme
Conexão
Disparo de alarme
Normalmente Aberto (NA)
Entrada de disparo de alarme
Conexão
Conexão de fios do NVS
Disparo de alarme
Conexão de fios do NVS
Normalmente Fechado (NF)
Entrada de disparo de alarme
Conexão
Disparo de alarme
Disjuntor elétrico
Fonte de energia do dispositivo de alarme de saída
Fonte de energia do alarme (Máximo 110V AC, 110V, 1A, 110W)
A tensão de funcionamento máxima não deve exceder 110V .
Alta tensão (ultrapassa 110V) Alta corrente elétrica
Fios da Câmera IPS
Conexão de fios da Câmera IPS
Dispositivo de alarme de saída
Dispositivo de alarme de saída
Disjuntor elétrico
Fonte de energia
Nota: após o dispositivo de alarme de entrada estiver bem conectado, é necessário
primeiramente configurar corretamente a conexão do alarme de entrada, ou manualmente
controlar o seletor do alarme de saída no menu de configuração do alarme de saída.
Disjuntor elétrico
Fonte de energia do dispositivo de alarme de saída
Fonte de energia do alarme (Máximo 110V AC, 110V, 1A, 110W)
A tensão de funcionamento máxima não deve exceder 110V
Alta tensão (ultrapassa 110V) Alta corrente elétrica
Conexão de fios do NVS
Dispositivo de alarme de saída
Dispositivo de alarme de saída
Disjuntor
Fonte de energia
Conexão de fios do NVS
3.3 Configuração do equipamento
3.3.1 Pré-requisitos do computador
O sistema deve ter instalado Internet Explorer 6.0 ou superior, DirectX 9.0 ou superior.
OBS: Podemos utilizar outro navegador, tal como Firefox, Chrome, para maiores
detalhes contate o suporte técnico da M2C distribuidora.
3.3.2 Definições do cliente
Nota: Seu computador deve estar na mesma rede que o servidor de vídeo (câmera)
para obter sucesso na comunicação. Logo, você pode precisar modificar o endereço IP do
servidor de vídeo antes que você faça o acesso ao servidor. O procedimento é seguinte:
Passo 1: Instale o software IPSiera. Insira o CD com o programa no leitor de CD/DVD, ou faça o
download no site www.m2cdistribuidora.com.br, rode o instalador IPSiera Client. Após o fim
da instalação, clique em “Iniciar” – “Programas” – “IPSiera Center” – então rode “Server Tools
V2”, conforme imagens:
Passo 2: Clique em “search” para procurar os servidores de vídeo, selecione o servidor e clique
em “Modify Net” ou “Modificar Rede”, uma caixa de diálogo irá aparecer como a abaixo:
Passo 3: Modifique o endereço IP (exemplo: modifique o endereço IP para 192.168.168.72).
4. Acesso ao codificador de vídeo e descrição da função de interface.
4.1 Acesse o codificador de vídeo através do programa IPSiera.
4.1.1 Passo-a-passo do acesso
Passo 1: adicione um endereço IP ao computador para acessar o NVS/Câmera IPS, por
exemplo: 192.168.1.99.
Passo 2: Acesse o lado do cliente, no sistema operacional Windows, abra o software
“IPSiera Center”, clique “IPSiera Client”, então digite o usuário, senha (um usuário
administrador deve ser estabelecido quando IPSiera Client é usado pela primeira vez),
pressione “OK” para entrar na interface principal.
Clique em『Configurações locais 』na barra de menu para abrir o diagrama de
configurações locais.
O método de adicionar NVS/Câmera IPS na rede LAN é a seguinte:
Clique no botão『Procurar』para abrir a caixa de configuração.
Passo 1: selecione o dispositivo a ser adicionado na lista de busca.
Passo 2: clique no botão『Adicionar』na caixa de diálogo de busca para abrir a caixa de
configuração.
Passo 3: digite o nome local definido pelo usuário.
Selecione『Habilitar auto conexão』, para que você não precise digitar usuário e
senha na próxima vez que acessar o servidor, acessando o dispositivo automaticamente,
conforme imagem:
Passo 4: após a configuração finalizada, retorne à interface principal do programa, selecione o
dispositivo adicionado na lista de dispositivos com um clique duplo, e então dê um clique
duplo no canal abaixo do dispositivo para visualizar o vídeo.
4.2 Acesse o codificador de vídeo através do Internet Explorer
Nota: Quando acessar o servidor de vídeo pela primeira vez utilizando o Internet
Explorer, o plug-in ActiveX precisa ser instalado.
Passo 1: rode o Internet Explorer, digite o endereço IP do servidor na linha de endereço, por
exemplo “http://192.168.1.100”, o sistema irá pedir permissão para instalar o plug-in.
Passo 2: Se for a primeira vez que faz o acesso, clique no link para fazer o download:
“Clique aqui para baixar e instalar o pacote ActiveX manualmente”.
uma caixa de diálogo irá abrir como a abaixo:
Passo 3: Clique para terminar a instalação.
Passo 4: Entre com o “usuário” e a “senha”.
Nota: o acesso padrão é usuário “admin” e senha “admin”
Passo 5: Clique para abrir o canal de vídeo.
4.3 Descrição da função de interface cliente web
Clique neste botão para abrir ou fechar a imagem do canal.
Clique neste botão para executar snapshot de vídeo.
Clique neste botão para habilitar função de conversação da NVS/Câmera IPS.
Clique neste botão para trocar entre áudio habilitado e desabilitado.
Clique neste botão para habilitar função “tira chuva”
Clique neste botão para habilitar função iluminação.
Controla para cima, baixo, esquerda e direita da câmera PTZ automaticamente.
Controla Zoom, Foco, e abertura da câmera
Define e roda a posição definida da PTZ.
Clique neste menu para selecionar a interface de visualização de tempo real.
Clique neste botão para trocar para interface de reprodução de gravação.
Clique neste botão para abrir diagrama de configuração de parâmetros.
Clique neste botão para sair do acesso.
5. Acesso e configuração do decodificador de vídeo
Parâmetros padrão de rede:
Endereço IP:192.168.1.100
Máscara de sub-rede:255.255.255.0
Gateway padrão:192.168.1.1
Servidor DNS:8.8.8.8
5.1. Acesso ao servidor de vídeo em rede (NVS)
5.1.1. Passos do acesso:
Passo 1: Utilize um endereço IP que tenha conexão com o decodificador.
Passo 2: Execute o “IPSiera Client” , insira o usuário e senha para acessar o sistema.
Passo 3: Selecione“Login Server”, insira usuário e senha.
Passo 4: Entre com o usuário e senha e clique “Ok”, o decodificador irá para o status de
acesso com sucesso.
5.2. Configuração do decodificador
Entre com os parâmetros de três métodos:
Método 1: Selecione o decodificador após o acesso, selecione “Parâmetros de Configuração”
com o botão direito.
Método 2: Selecione o decodificador após o acesso; clique no menu principal para abrir a
janela de configuração remota.
Método 3: Selecione o decodificador após o acesso, pressione a tecla F5.
5.2.1. Configuração de canal
Entre em definições de parâmetros e selecione em configurações de câmera qual codificador
pode conectar com o decodificador você deve conectar. Entre em ‘Setting Configuration’ e
selecione ‘Camera Setup’, então você pode definir qual codificador irá se conectar.
Habilitar Conexão Automática: Conectar-se automaticamente com o codificador.
Endereço: entrada do endereço de domínio ou do endereço IP do codificador.
Porta: entrada da porta do decodificador.
Usuário, senha: entrada de usuário e senha para acesso ao decodificador.
Canal: Define qual canal conecta com o codificador. Se é um codificador de múltiplos canais de
vídeo em frequência você pode escolher “todos canais”, realizando frequências de múltiplos
canais de vídeo por divisão de imagem na saída; Após os parâmetros acima estarem
corretamente definidos, clique no botão [connection] para conectar com o codificador
correspondente, se você quer separar a conexão clique em [separation].
Sequencial: Podem-se conectar múltiplos codificadores, de acordo com a definição de tempo
de corte de decodificação de saída.
Passo 1: Selecione『Cycle』;
Passo 2: Dê um clique duplo em『Info』(1—16),
Passo 3: Escolha o endereço em『Connect Info』:『Domain or IP Address』;
Passo 4: Entre com os dados『IP,Porta,Usuário,senha,Canal』do NVS que deve
ser conectado;
Passo 5:『Switch Times』Entre com o tempo de visualização de circulação. O valor
mínimo é de 10 segundos;
Passo 6: Após as definições feitas acima, clique em『Modify』;
Passo 7: Continue para modificar o endereço de outro servidor;
Passo 8: Clique em『Cycle Connect』e então em Ok, salvando os dados na FLASH.
6. Acesse a câmera pela internet
Passo 1: Certifique-se que o endereço IP do servidor de vídeo (NVS) está na LAN; certifique-se
que o endereço IP e o servidor DNS estão corretos.
(Endereço IP do roteador)
(Configuração de rede do NVS)
Passo 2: Configurando o servidor virtual no roteador
(Configuração do servidor virtual, Porta de Rede: 80, adicione o endereço IP do NVS:
192.168.1.100)
(Configuração do servidor virtual, Porta de dados: 8200, adicione endereço IP do NVS:
192.168.1.100)
Passo 3: Pegue o endereço IP da WAN e então entre com esse endereço no navegador de
internet.
7. Perguntas Frequentes
1) Não é possível conectar através do endereço IP do codificador de vídeo em rede?
Verifique se o codificador de vídeo em rede se está online, por exemplo com o comando ping;
Verifique os dados como endereço IP, número da porta, usuário, senha, informações da
conexão do codificador de vídeo em rede se estão de acordo com o codificador de vídeo em
rede correspondente
2)Não é possível conectar através do nome do domínio do codificador de vídeo em rede?
Verifique o nome do domínio dinâmico codificador de vídeo em rede que normalmente
começa sendo usado; Verifique os dados como nome do domínio, número da porta, usuário,
senha, informações da conexão do codificador de vídeo em rede se estão de acordo com o
codificador de vídeo em rede correspondente.
3) As saídas do decodificador no dispositivo de monitoramento não apresentam imagem na
saída ?
Verifique os dois tipos de situação acima; Verifique a conexão do cabo elétrico do dispositivo
de monitoramento e da saída do decodificador de vídeo, se há danos ou se o contato não está
bom;
4) Não é possível acessar o servidor de vídeo pelo navegador de internet ?
Razão possível: rede desconectada
Solução: Conecte a rede no PC e verifique que a rede está conectada corretamente.
Primeiramente verifique falhas no cabo de rede e problemas causados por vírus, até que a
rede esteja conectada com sucesso. Você pode checar a conectividade utilizando o comando
ping.
Razão possível: conflito de endereço IP.
Solução: Desconecte a rede do servidor e conecte o servidor com o PC para reiniciar o
endereço IP de acordo com as operações recomendadas.
Razão possível: endereços IP em diferentes máscaras de sub-rede.
Solução: Cheque o endereço IP e a máscara de sub-rede do servidor e gateway.
Razão possível: porta de rede mudou.
Solução: Contate o administrador de rede para obter a informação da porta correspondente.
Razão possível: desconhecido.
Solução: Reinicie o servidor para as configurações de fábrica e reconecte a rede. O endereço IP
padrão do sistema é 192.168.1.100
5) Não é possível controlar o domo
Razão possível: cabo de sinal não está conectado ou não está conectado corretamente
Solução: Reconecte o cabo de controle com o domo e o servidor.
7 Parâmetros padrão
1. Parâmetros de rede
1) Parâmetros padrão da NVS/Câmera IPS
Parâmetros padrão
Endereço IP: 192.168.1.100
Máscara de sub-rede: 255.255.255.0
Gateway: 192.168.1.1
Porta de dados: 8200
Porta web: 80
Porta móvel: 15961
UPNP Desligado
2) Parâmetros padrão NVS
Parâmetros padrão
Endereço IP: 192.168.1.98
Máscara de sub-rede: 255.255.255.0
Gateway: 192.168.1.1
Porta: 8200
2. Usuário e senha
Parâmetros padrão
Usuário: admin
Senha: admin
Maiores Informações em: “http://www.m2cdistribuidora.com.br”
Para quaisquer outras dúvidas nosso suporte técnico fica inteiramente á disposição.
Fone: (51) 3011-9334
E-mail: [email protected]
