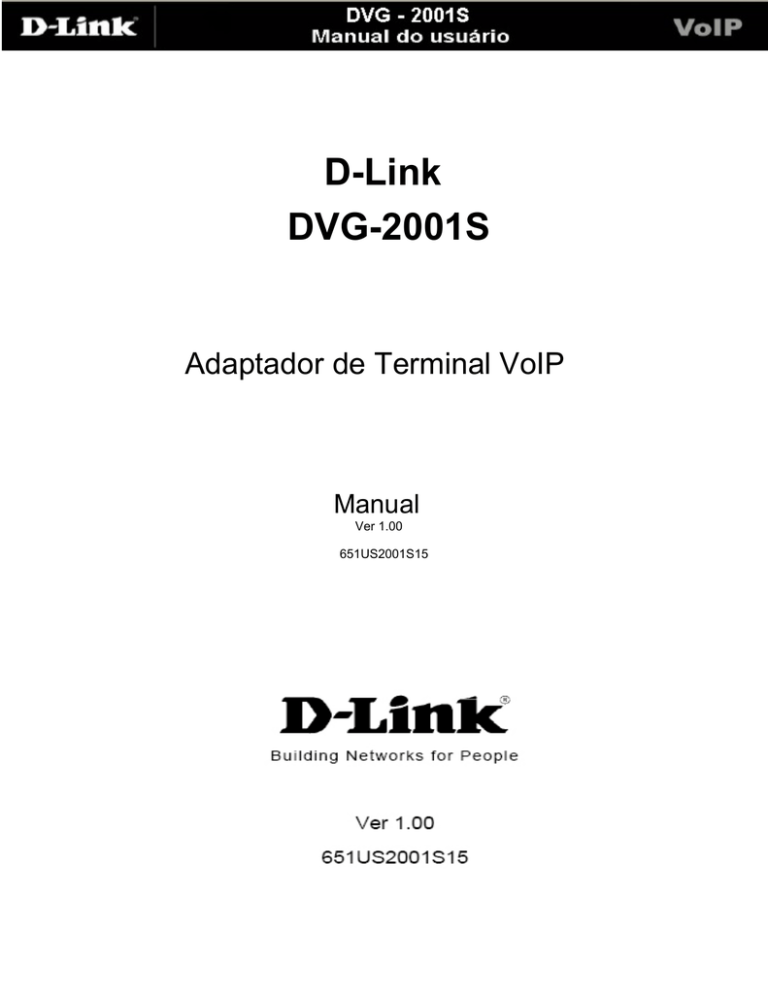

D-Link
DVG-2001S
Adaptador de Terminal VoIP
Manual
Ver 1.00
651US2001S15
Índice
Conteúdo do Pacote.............................................................................................. 1
Introdução............................................................................................................... 2
Conexões................................................................................................................ 3
LEDs frontais.......................................................................................................... 4
Recursos................................................................................................................. 5
Usando o Assistente de Configuração (Wizard)................................................. 6
Home > WAN > Dynamic IP Address.............................................................. 7
Home > WAN > Static IP Address................................................................... 8
Home > WAN > PPPoE....................................................................................9
Advanced > VOIP > Server Configuration......................................................12
Advanced > VOIP > Provisioning...................................................................15
Advanced > VOIP > STUN Configuration.......................................................16
Advanced > VOIP > User Agent.....................................................................17
Advanced > VOIP > Peer to Peer...................................................................19
Advanced > VOIP > Telephony......................................................................20
Advanced > Misc.............................................................................................21
Tools > Admin.................................................................................................22
Tools > System...............................................................................................23
Tools > Firmware............................................................................................24
Tools > Config................................................................................................25
Tools > Save & Reboot..................................................................................25
Status > Device Info.......................................................................................26
Status > Stats.................................................................................................26
Status > Cable Tester.....................................................................................28
Help................................................................................................................29
Especificações Técnicas.....................................................................................30
Perguntas Frequentes.........................................................................................32
D-Link DVG-2001S Adaptador de Terminal VoIP
Adaptador de energia - DC 12V, 1.2A
Manual do usuário e Garantia no CD
Guia de Instalação Rápida
Cabo Ethernet (a porta Ethernet do DVG-2001S é Auto-MDIX)
Se qualquer um dos itens acima estiver faltando, por favor entre em contato com o
revendedor.
Observação: utilizando uma fonte de alimentação com uma tensão diferente do
que a inclusa no DVG-2001S, irá causar danos e anulará a garantia desse
produto.
1
Introdução
O D-Link DVG-2001S Adaptador de Terminal VoIP conecta redes
tradicionais de telefone a redes IP com dispositivos de telefone convencionais,
como telefones analógicos ou fax. Ele pode reduzir as tarifas de chamadas de
telefone de longa distância e proporciona qualidade máxima de comunicação
através da rede IP. Esse equipamento fornece uma porta FXS (Foreign
Exchange Subscriber) e uma porta Ethernet.
2
Conexões
3
LED's frontais
4
Recursos
●
●
●
●
●
●
●
●
●
●
●
Uma porta Foreign Exchange Subscriber (FXS, RJ-11)
Uma porta NWay 10/100BASE-TX Fast Ethernet para conexão
de LAN
Voice Activity Detection (VAD)/Comfort Noise Generation (CNG)
Supressão de silêncio para reduzir o consumo de banda
Jitter Buffer adaptável para uma boa recepção de voz
Capacidade de recuperação de pacotes perdidos para melhorar
a qualidade de voz
Suporte a QoS (Quality of Service) para garantir a qualidade de
voz
Função PPPoEpara apoio à conexão dial-up para banda larga
Endereço IP usando DHCP ou configuração estática
Função de Identificador de chamadas
Configuração e gestão remota através da Internet utilizando
navegadores
5
Usando o Assistente de Configuração
Sempre que você desejar configurar
sua rede ou seu DVG-2001S, você
pode acessar o menu de configuração
abrindo o navegador de Internet e
digitando o endereço IP do DVG-2001S.
O endereço IP padrão do equipamento
está sendo mostrado na figura ao lado,
siga os passos abaixo:
●
●
●
●
●
Abra o navegador de Internet
Digite o endereço IP do
ATA (http://10.1.1.1)
Digite admin no campo User name
Digite admin no campo Password
Clique em OK
A tela de Home > Wizard irá aparecer. Por
favor, consulte o Guia de Instalação Rápida
para obter mais informações sobre o Setup
Wizard (Assistente de Confguração).
Estes botões aparecem na maioria das telas
de configuração. Por favor clique no botão
apropriado na parte inferior da tela após ter
feito alguma configuração.
Observação: se você tiver alterado o IP
atribuido ao DVG-2001S, certifique-se de
digitar o endereço IP correto.
6
Home > WAN > Dinamic IP address
Dynamic
Escolha Dynamic IP address para obter endereço IP
automaticamente de seu provedor de Internet de banda larga.
Esta opção deve ser selecionada se seu provedor de Internet não
tiver fornecido um endereço IP. Esta opção é normalmente
utilizada para serviços que utilizam Cable Modem.
Host Name
Esta função é opcional,mas pode ser exigido por alguns
provedores. O nome do host padrão é o nome do dispositivo do
ATA e pode ser mudado.
7
MAC address
O MAC address padrão está definido na interface física
do ATA. Não é recomendado que você mude a
numeração, a menos que seja requisitado pelo seu
provedor de Internet.
Primary/Secondary
DNS Address
Digite o endereço de DNS se você não quiser usar
o endereço fornecido pelo provedor de Internet.
Home > WAN > Static IP Address
Static IP address
Escolha esta opção caso o provedor de Internet passar todas
as informações necessárias. Será necessário digitar o
endereço IP, a máscara de sub-rede, o gateway e o DNS
primário e secundário. O endereço IP tem que ser digitado da
maneira correta, que são quatro octetos separados por ponto
(ex.: 10.1.1.1). O ATA não irá aceitar o endereço IP se não for
digitado neste formato.
8
IP address
Digite o endereço IP fornecido pelo seu provedor de Internet.
Subnet Mask
Digite a máscara de sub-rede (todos os dispositivos de rede
devem ter a mesma máscara).
Default Gateway
Digite o endereço IP público do provedor de Internet ao qual
está se conectando.
Primary DNS
address
Digite o endereço de DNS primário se você não quiser usar
o endereço fornecido pelo provedor de Internet.
Secondary DNS
address
Digite o endereço de DNS secondary se você não quiser usar
o endereço fornecido pelo provedor de Internet.
Home > WAN > PPPoE
Escolha PPPoE (Point to Point Protocol over
Ethernet) se o seu provedor de Internet utiliza
uma conexão PPPoE. Seu provedor de Internet
lhe fornecerá um nome de usuário (user name) e
uma senha (password). Essa opção é
normalmente utilizada para serviços
DSL.
Selecione Dynamic PPPoE para obter um
endereço IP automaticamente para sua conexão
PPPoE. Selecione Static PPPoE para usar um
endereço de IP estático para sua conexão
PPPoE.
9
PPPoE
Escolha esta opção caso sua conexão utilize nome de
usuário e senha do provedor para se conectar.
User name
Digite o nome de usuário do seu provedor de Internet.
Password
Digite a senha do seu provedor de Internet.
Retype Password
Digite a mesma senha do campo anterior.
Service Name
Digite o nome do seu provedor de Internet (opcional).
10
IP address
Esta função somente está disponível para Static PPPoE.
Digite o endereço IP estático.
MAC address
O MAC address padrão está definido na interface física do
roteador. Não é recomendado que você mude a numeração a
menos que seja requerido pelo seu provedor de Internet.
Primary DNS
address
Digite o DNS primário do seu provedor de Internet.
Secondary DNS
address
Digite o DNS Secondário do seu provedor de Internet.
Clique em Apply para confirmar qualquer mudança feita na memória do ATA.
Clique em Connect para iniciar a conexão PPPoE.
Clique em Disconnect para finalizar a conexão PPPoE.
11
Advanced > VOIP > Server Configuration
O ATA pode ser configurado para
processar sinais de voz sobre
Protocolo de Internet (Voicer over IPVoIP). O menu mostrado ao lado,
juntamente com as outras opções
mostradas nas páginas seguintes são
usadas para configurar o ATA para se
comunicar com os dispositivos que
irá enviar e receber chamadas
telefônicas através da Internet.
Server FQDN
Use este menu para ativar (Enabled) ou desativar
(Disabled) a função Fully Qualified Domain Name
(FQDN). É desativado quando o nome de domínio SIP
URL é diferente do nome do domínio do servidor proxy
SIP. O telefone irá usar o nome do domínio no campo
Domain Name como parte da URL, mas enviará e
receberá mensagens através do servidor proxy
definido no campo Service Domain.
IP Address
Digite o endereço IP do seu SIP Server neste campo.
Domain Name
Digite neste campo o nome de domínio
correspondente ao endereço IP acima.
12
Port
Digite o servidor SIP da porta de escuta para o SIP neste
domínio. Deixe este campo sem preencher se o seu
fonecedor de serviços VoIP não lhe der um número de
porta para o servidor SIP.
Secondary SIP
Server
As características de Secondary (FQDN, o endereço IP,
nome de domínio e porta), agem como backup para a
primeira configuração. No caso em que a conexão com o
servidor SIP se perder, as configurações de backup
serão utilizadas.
Outbound Proxy O Outbound Proxy é um SIP proxy normal. Caso
receba instruções do seu provedor para configurar,
habilite essa função e digite o seu endereço IP, nome de
domínio e o número da porta nos campos apropriados.
Service Domain
Digite o nome de domínio do SIP server.
URL Format
Selecione SIP-URL para incluir o roteador o nome de
domínio com o número SIP em mensagens SIP de envio.
Selecione TEL-URL para que o ATA use o número SIP,
em um nome de domínio na mensagem SIP de envio.
User Parameter
Phone
Você pode escolher entre Enabled ou Disabled. Isso
determina se o número de telefone não irá junto com as
informações transmitidas para o seu servidor SIP. Seu
fornecedor de serviços VoIP que irá instruí-lo para
qual configuração usar.
Caller ID Delivery
Selecione Yes para iniciar a identificação de chamadas ou
No para não iniciar.
Display CID
Ative (Enabled) ou desative (Disabled) o identificador
de chamadas.
Timer T2
Selecione o tempo desejado.
13
Initial Unregister
Ative (Enabled) ou desative (Disabled).
Register
Expiration
Utilize este campo para definir quanto tempo o ATA
irá esperar antes de enviar um pedido se a tentativa de
registro falhar ou se não houver nenhuma resposta do
servidor de registro.
Session Expires
Este campo seleciona qual o maior tempo que o ATA irá
permitir que uma sessão SIP fiquei ociosa antes de cancelála.
Min-SE
Quando dois dispositivos SIP negocirarem uma sessão SIP,
eles precisam acertar um tempo de expiração comum para
sessões SIP ociosas. Este campo configura o tempo mínimo
de expiração que o ATA aceitará. O ATA checa os valores
de expiração mínimos do recebimento de SIP INVITE e os
valores minimos de expiração das sessões que são
colocados aqui. Se o valor de expiração da seção de
recebimento INVITE é menor que esse valor, o ATA negocia
com o outro dispositivo SIP para aumentar o valor de
expiração da seção para estar de acordo com o valor
mínimo de expiração.
Session Expires
Refresher
Este campo determina qual dos lados de uma sessão
expirada de chamada vai iniciar a atualização da sessão.
uac - especifica que o lado que efetuou a chamada vai inicar
a atualização da sessão.
uas – especifica que o lado que recebeu a chamada vai
iniciar a atualização da sessão.
14
Advanced > VOIP > Provisioning
Provisioning é uma função que
automaticamente
atualiza
a
configuração do seu DVG-1402S
usando um servidor TFTP localizado
na Internet. Se você tem acesso a
esse serviço, você precisará saber a
URL e endereços proxy
do
Provisioning Server.
Provisioning
Function
Use esse menu para ativar (Enabled) ou desativar
(Disabled) a função.
Server URL
Digite a URL do Provisioning Server neste campo.
Proxy Address
Digite o endereço IP do servidor proxy neste campo.
Proxy Port
Number
Digite o número da porta que o servidor proxy irá usar
para fazer a conexão neste domínio.
15
Advanced > VOIP > STUN Configuration
Simple Traversal
of UDP over
NAT (STUN) – é um protocolo
que
ativa
um dispositivo VoIP,
como um router ou um telefone IP, a
fim de detectar a presença e qual tipo
de NAT há por trás do local onde o
telefone está instalado. Este roteador
suporta STUN e pode modificar o
endereço IP privado e porta na sua
mensagem
SIP/SDP usando o
mapeamento de endereço IP público
NAT e porta através de uma série de
consultas STUN em um servidor
STUN localizado na Internet. Isto
permitirá sinalização SIP e mídia RTP
para atravessar com sucesso uma
NAT sem exigir quaisquer alterações
na configuração da NAT.
A função de STUN é útil se você precisa usar o DVG-1402S com um roteador
ou modem que forneça a ligação com o seu provedor de Internet e não
suporte NAT simétrica. Você precisará acessar um servidor STUN na Internet
e seu endereço IP para usar a função STUN no DVG-1402S.
STUN State
Escolha entre ativar (Enabled) ou desativar (Disabled) a
função STUN.
STUN Server
IP Address
Digite o endereço IP do servidor STUN neste campo.
STUN Server
Port
Digite o número da porta do servidor STUN neste campo.
Se você não tiver nenhuma informação sobre o número
de porta, deixe este campo com o número padrão.
16
STUN
ReqInterval
Determina a quantidade de tempo, em segundos, entre os
pedidos STUN. Se você não dispõe de qualquer informação
quanto a um bom intervalo, deixe a configuração padrão.
STUN NAT
Type
Mostra o resultado da verificação do STUN na NAT.
Advanced > VOIP > User Agent
O ATA pode ser configurado
para processar sinais de voz
sobre o protocolo de Internet
(Voice Over IP - VoIP).
Same Phone
Number
Utilize este campo para ativar ou desativar o uso do mesmo
número de telefone para o User Agent como para o Server
Agent.
Index
Use esse campo para atribuir os conectores do telefone (na
parte de trás do ATA) para as informações inscritas no User
Agent.
17
Phone Number
Digite o número de telefone atribuído ao User Agent.
Domain Name
Digite o nome que será apresentado o User Agent que
estiver em uso.
User Agent
Port
Digite o número da porta que o ATA irá usar quando
as chamadas estão sendo feitas.
Authentication
Name
Digite o nome de usuário usado para acessar o
seu servidor SIP e seu provedor de serviço VoIP.
Password
Digite a senha usada para acessar o seu servidor SIP e seu
provedor de serviço VoIP.
Retype
Password
Digite novamente a senha para confirmar.
18
Advanced > VOIP > Peer to Peer
O
ATA
pode
ser
configurado para processar
sinais de voz sobre o
protocolo
de
Internet
(Voice Over IP – VoIP).
Index
Use esse campo para atribuir os conectores do telefone
(na parte de trás do ATA) para as informações inscritas
no User Agent.
Phone Number
Digite o número do telefone atribuído a esta entrada.
User IP Address
Digite o endereço IP do ponto remoto neste campo.
Port
Digite o número da porta UDP do ponto remoto que irá
usar para fazer a conexão neste domínio. Se você
não tiver as informações necessárias para
efetuar a configuração, deixe a configuração padrão.
19
Advanced > VOIP > Telephony
O ATA pode ser configurado para
processar sinais de voz sobre o
protocolo de Internet (Voice Over IP
– VoIP).
DTMF Method
Out-of band Dual Tone Multi-frequency – O Dual Tone
Multi-frequency (DTMF), é o modo de como o ATA irá
tratar os tons do teclado que o telefone faz quando
você digitar. É recomendado que você use o mesmo
modo que o seu fornecedor de serviços VoIP utiliza.
Selecione RFC 2833 para enviar os tons DTMF para
os pacotes RTP. Selecione G.711 para incluir os tons
DTMF no voice data stream. Este método funciona
melhor quando você estiver usando um codec que não
usa compressão (como o G.711). Escolha INFO para
transmitir tons DTMF fora de banda.
Payload Type
Este campo identifica o formato de RTP e determina sua
Interpretação pela aplicação que está sendo recebida.
VAD
Voice Activity Detection (VAD) – detecta se há fala ou não.
Isto reduz a largura de banda que utiliza uma chamada
por não transmitir “pacotes de silêncio” quando você não
estiver falando.
20
Advanced > Misc.
Signaling ToS
Este campo vale para pacotes UDP IP que carregam uma
mensagem SIP.
RTP ToS
Este campo vale para pacotes UDP IP que carregam um dado
RTP.
Receive Gain
Utilizado para aumentar ou diminuir a quantidade de sinais
recebidos do IP e são mandados para interface trunk-side. O
nível de Rx Gain dB pode ser configurado de -20dBm até 20
dBm.
Transmission
Gain
Utilizado para aumentar ou diminuir a quantidade de sinais que
saem em direção ao IP que vem da interface trunk-side. O
nível Tx Gain db pode ser configurado de -20dBm até 20 dBm.
21
Tools > Admin
Mudando a senha do sistema
Para mudar a senha utilizada para
acessar a página de configuração
do ATA, digite no campo New
Password a nova senha e em
seguida digite novamente em
Confirm Password Para ter
certeza de que você digitou
corretamente. Clique em Apply
para ativar a nova senha. O nome
de usuário do sistema permanece
sendo “admin”, ele não pode ser
alterado. Certifique-se de salvar as
alterações.
Administrator
admin é o nome de usuário do Administrador para ter
acesso à página.
Password
Digite a senha neste campo e a mesma senha no campo
Confirm Password. Esta será a senha que o
administrador irá usar para entrar na página de
configuração do equipamento. A senha de fábrica é “admin”.
User
user é o nome de usuário de um outro usuário para ter
acesso à página.
Password
Digite a senha neste campo e a mesma senha no campo
Confirm Password. Esta será a senha que o
administrador irá usar paraentrar na página de
configuração do equipamento. Outros usuários terão
privilégios limitados na configuração do equipamento. A
senha de fábrica é “admin”.
22
Remote Management
Acesso remoto permite que o ATA seja configurado
pelo navegador de Internet. Um nome de usuário e
senha ainda são requisitados para acessar a página
de configuração. Geralmente, apenas um membro de
sua rede mexer na tela de configuração e executar
tarefas como usuário Administrador. Este recurso
perimite executar tarefas como Administrador de um
acesso remoto (Internet).
Web Port Number
Digite neste campo o número da porta utilizada para
acessar o ATA. A porta de fábrica para o acesso
remoto é a 80.
Tools > System
Reset to Factory Default
Clique em Reset to Factory Default para voltar
às configurações de fábrica
23
Tools > Firmware
Você pode atualizar/corrigir a firmware do ATA. Acesse o site da D-Link
www.dlink.com.br/suporte e verifique as novas versões de firmware disponíveis.
Firmware Update
Clique neste link desta tela para verificar se existe uma
versão mais recente de sua firmware. Se sim, faço o
download da nova firmware pare seu disco rígido.
File Name
Digite o nome do arquivo da firmware e o caminho do DOS
neste campo. Por exemplo, C:\firmware.had .
Clique em Apply para completar o upgrade da firmware.
24
Tools > Config
Esta tela lhe permite fazer o
backup e restaurar arquivos de
configuração. Clique em Backup
para salvar um arquivo de
configuração. Clique em Upload
para iniciar o uploas do arquivo de
configuração que você localizou
utilizando o botão Browse
Tools > Save & Reboot
Esta tela lhe permite que você
salve e reset o ATA.
Clique em Reboot
25
Status > Device Info
Esta página mostra a informação
atual do DVG-2001S.
WAN
MAC Address: MAC address do DVG-2001S
IP Address: WAN/Public IP Address
Subnet Mask: WAN/Public Subnet Mask
Default Gateway: WAN/Public Gateway IP Address
Status > Stats
O ATA mantém um relatório constante dos eventos e atividades que estão
ocorrendo no dispositivo. Se ele for resetado, os relatórios são automaticamente
apagados. Você pode salvar esses arquivos abaixo em Log Settings.
26
A tela acima mostra as estatísticas de trafego. Aqui você pode vizualizar a
quantidade de pacotes que passam pelo DVG-2001S na porta WAN. O contador
de tráfego irá resetar se o dispositivo for resetado, ou pode ser resetado clicando
em Reset. Para atualizar com estatísticas recentes clique em Refresh.
27
Status > Cable Tester
O ATA lhe possibilita realiz um teste de Ping ao digitar o endereço IP no campo
acima e clicando no botão de teste.
28
Help
A aba Help lhe fornecerá a informação básica referente às várias telas do ATA.
Para ver uma seção específica, clique no hiperlink correspondente. Uma nova
janela aparecerá.
29
Especificações Técnicas
Normas
l IEEE 802.3
l IEEE 802.3u
Dispositivo de gerenciamento
● Baseado na Web, pode usar Internet Explorer versão 6 ou superior,
Netscape Navigator versão 6 ou superior, ou navegadores
baseados em Java.
● Cliente DHCP
● Auto-provisioning
● Telnet
● Cliente TFTP
● Performance monitorando o uso de estatísticas DSP/Ethernet
Temperatura de Operação
l 0ºC a 55ºC
Umidade
l máximo de 95% (sem condensação)
Segurança e emissões
● FCC part15
LEDs
● Power
●
LAN
● Phone
Entrada de energia
l Fonte de alimentação 12V, 1.25A
l Peso: 0.3kg
30
Dimensões Físicas
● L = 82.46 mm
● W = 90 mm
● A = 31 mm
Segurança
● Administração da Autenticação do Usuário – Controle do nome de
usuário e senha (Username/Password) para Telnet e configuração da
Web
●
Autenticação SIP
● Segurança usando autenticação e criptografia HTTPS e SSL/TLS
● VoIP NAT Traversal – SIP/STUN
Miscellaneous
● PPPoE (RFC 2516)
Entrada de Energia
Fonte de Alimentação DC 12V, 1.2A
Peso
●
0.1225kg
Garantia
● Um ano
Capacidade da telefonia
● Call Control Protocol – SIP (RFC 3261)
● CODEC – G.711 (A-law and U-law), G.723.1, G.726, and G.729A
Echo Cancellation – G.168
● DTMF Relay – G.711 (in band)
Capacidade para FAX
31
Perguntas Frequentes
Quando você digita o endereço de IP do DVG-2001S (10.1.1.1), você não está
se conectando à Internet ou precisa estar conectado. O dispositivo possui essa
utilidade embutida em um chip ROM nele mesmo. No entanto, seu computador
precisa estar no mesma subrede de IP para acessar a página.
Para solucionar dificuldades ao acessar a página de configuração, siga os
passos abaixo:
Passo 1
Verifique a conexão física olhando se o aparelho está com a luz link
fixa.
Se você não ve uma luz fixa, tente usar um cabo diferente ou conecte a
uma outra porta do dispositivo se possível. Se o computador está
desligado, a luz link talvez não esteja acesa.
Quetipodecaboeudevousar?
AsconexõesabaixonecessitãodeumcaboCrossover:
Computador - Computador
Computador - Porta Uplink
Computador - Access Point
Computador - Print Server
Computador/XBOX/PS2 - DWL-810
Computador/XBOX/PS2 - DWL-900AP+
Porta Uplink - Porta Uplink (hub/switch)
Porta Normal - Porta Normal (hub/switch)
32
AsconexõesabaixonecessitamdeumcaboDireto:
Computador - Gateway/Router Residencial
Computador - Porta Normal (hub/switch)
Access Point - Porta Normal (hub/switch)
Print Server - Porta Normal (hub/switch)
Uplink Port - Porta Normal (hub/switch)
Se houver uma luz link o cabo está correto.
QualadiferençaentreumcaboDiretoeumcaboCrossover?
A fiação do cabo Direto e do cabo
Crossover é diferente. Ambos tem
diferentes propósitos para diferentes
configurações de LAN. EIA/TIA 568A/568B
define a fiação padrãoe permite
dois
códigos de cores diferentes como mostrado
na figura ao lado.
* Os fios com fundo colorido podem ter
listras brancas podem ser demonstrados
dessa maneira em outras figuras.
ComodistinguirumcaboDiretodeumcaboCrossover:
A principal forma de distinguir os ambos cabos é comparando a ordem dos
fios no final do cabo. Se a fiação for a mesma nos dois lados é um cabo
Direto. Se um lado tiver a fiação oposta, é um cabo Crossover
Tudo o que você precisa lembrar para configurar corretamente os cabos é a
ordem do final dos dois cabos e a seguinte regra: UmcaboDiretotemfinal
identico,ocaboCrossvovertemfinaldiferente,
Não faz diferença qual padrão você segue para os finais de cabos Diretos,
contanto que os dois finais sejam os mesmo. Um cabo Crossover pode
começar com qualquer um dos padrões acima, contando que o outro lado
seja da outra forma. Não faz diferença qual dos lados. A ordem que você
coloca os cabos é importante. Usar um padrão diferente do que é
especificado na figura acima pode levar a problemas de conexão.
33
QuandoutilizarumcaboCrossoverouumcaboDireto:
Computador com Computador - Crossover
Computador com uma porta normal em um Hub/Switch – Direto
Computador com uma porta uplink em um Hub/Switch – Crossover
Porta uplink de um Hub/Switch com outra Porta uplink de um Hub/Switch –
Crossover
Passo 2
Desabilite qualquer software de segurança da Internet. Software de
Firewalls como Zone Alarm, Black Ice, Sygate, Norton Personal
Firewall, etc. talvez bloqueiem o acesso à página
de configuração. Cheque os arquivos de ajuda
incluidos no seu software de Firewall para mais
informações de como desbilitá-lo ou configurá-lo.
Passo 3
Configure suas configurações de Internet.
Clique em Iniciar>Configurações>Painel de
Controle. Clique duplo no íncone de Opções de
Internet. Da aba de Securança, clique em no
botão para voltar às configurações iniciais.
Clique na aba Conexões e selecione a opção de
Nunca Discar uma Conexão. Clique em LAN
Settings.
Nada deve estar ticado. Clique em OK.
Vá para a aba Avançado e clique no botão para
voltar às configurações iniciais.
Clique em OK. Vá para seu desktop e feche
qualquer janela que esteja aberta.
34
Passo 4
Confira seu endereço IP. Seu computador precisa ter um endereço IP no
mesmo range do dispositvo que voce está tentando configurar. A maioria
dos equipamentos D-Link utilizam ou o range 10.0.0.1 ou 192.168.0.X.
ComopossoencontrarmeuendereçoIPnoWindows95,98,orME?
Passo1
Clique em Iniciar e então em Executar.
Passo 2
Uma nova janela para escrever o que executar irá aparecer. Digite winipcfg
nessa janela e clique em OK.
Passo 3
TA janela de configuração de IP irá aparecer, mostrando informações do seu
adaptador de Ethernet.
●
●
Selecione seu aptador no menu.
Se você não consegue vizualizar seu adaptador no menu, seu
adaptador não está propriamente instalado.
35
Passo 4
Depois de selecionar seu adaptador, irá aparecer seu endereço de IP,
máscara de subrede e default gateway.
Passo 5
Clique em OK para fechar a janela de Configuração de IP.
ComopossoencontrarmeuendereçoIPnoWindows2000/XP?
Passo 1
Clique em Iniciar e em seguida em executar.
Passo 2
Digite “cmd” e clique em OK.
36
Passo 3
No Prompt de Comando digite “ipconfig”. Irá aparecer seu endereço de IP,
máscara de subrede e default gateway
Passo 4
Digite “exit” para fechar o Prompt de Comando.
Passo 4 (continuação)
Confira seu endereço IP. Seu computador precisa ter um endereço IP no
mesmo range do dispositvo que voce está tentando configurar. A maioria
dos equipamentos D-Link utilizam ou o range 10.0.0.1 ou 192.168.0.X.
Certifique-se de anotar seu Gateway IP address inicial. O Gateway Default
é o endereço de IP de seu ATA. De fárica inicialmente é 10.1.1.1.
ComoatribuirumendereçodeIPestáticonoWindowsXP?
Passo 1
Clique em Iniciar > Painel de Controle > Conexões de Rede e Internet >
Conexões de Rede.
Passo 2
Veja o Passo 2 para Windows 2000
e continue a partir de lá.
ComoatribuirumendereçodeIPestático no
Windows2000?
Passo 1
Clique com o botão direto do mouse
em Meus Locais de Rede e clique
em Propriedades.
Passo 2
Clique com o botão direito em
Conexão Local e clique em
Propriedades
Selecione a opção Internet Protocol
(TCP/ IP) e clique em Propriedades.
37
Clique em “Usar o seguinte endereço
IP” e digite o endereço IP que esteja
na mesma sub-rede que o IP de LAN
de seu ATA. Exemplo: Se o endereço
de IP de LAN do ATA é 10.1.1.1,
coloque seu endereço de IP como
10.X.X.X onde X=2-254. Certifique-se
de que o número que voce escolher
não está sendo usado na rede.
Defina o Default Gateway para ser o mesmo endereço de IP de LAN de
seu ATA (10.1.1.1).
Defina que o DNS primário seja o mesmo que o endereço de IP de LAN
de seu ATA (10.1.1.1).
O
DNS
Secundário
não é
necessário, ou digite um DNS de seu
provedor de Internet. Clique duas
vezes em OK. Você pode ser
questionado se quer reiniciar seu
computador. Clique em Sim.
38
ComoatribuirumendereçodeIPestáticonoWindows98/Me?
Passo 1
FA partir de seu desktop, clique com o botão direito no icone Networ
Neighborhood (Win ME -Meus Locais de Rede) e clique em
Propriedades.
Selecione TCP/IP e clique em Propriedades. Se você possui mais de um
adaptador, então haverá um TCP/IP para cada adaptador. Selecione
TCP/IP > (seu adaptador de rede) e clique em Propriedades.
Passo 2
Clique em Especificar um endereço IP.
Digite o endereço IP que esteja na mesma subrede que o IP de LAN de seu ATA. Exemplo: Se
o endereço de IP de LAN do ATA é 10.1.1.1,
coloque seu endereço de IP como 10.X.X.X onde
X=2-254. Certifique-se de que o número que
voce escolher não está sendo usado na rede.
Passo 3
Clique na aba Gateway.
Sigite o endereço IP de LAN de seu ATA
(10.1.1.1).
Clique em Add.
Passo 4
Clique na aba de Configuração do DNS.
Clique em Enable DNS. Digite um Host (pode
ser qualquer palavra). Embaixo de DNS server
search order, digite o endereço IP de LAN do
ATA (10.1.1.1). Clique em Add.
Passo 5 Clique em OK duas vezes.
Quando for pedido para reiniciar seu computador
clique em Yes. Depois de reiniciar seu
computador, ele terá um novo endereço de IP
privado e estático.
39
Passo 5
Acesse a página de configuração. Abra seu navegador de Interner e digite o
endereço IP do seu equipamento D-Link na barra de endereços. Isso deve
abrir a página para colocar usuário e senha. Siga as intruções para fazer o
login e complete a configuração.
Passo 1
Ciclo de energia do Cable Modem e do ATA:
Primeiramente desligue o Cable Modem. Desligue o ATA, deixando-o
desligado por dois minutos. Ligue antes o Cable Modem. Espere a luz do
Cable Modem ficarem fixas. Ligue o ATA. Espere 30 segundos.
Obs.: Se você possui um modem Motorola (Surf Board), deixo desligado por
pelo menos 5 minutos.
Passo 2
Siga o passo 1 novamente e entre na página de configuração do
equipamento. Clique na aba Status e clique em Device Info.
StaticCableConnection
Passo 3
Entre na página de configuração do ATA digitando o endereço IP do mesmo
(incial:10.1.1.1) no seu navegador de Internet. O nome de usuário
(username) é “admin” (letras minúsculas) e a senha (password) é “admin”
(letras minúsculas).
40
Passo 4
Clique na aba Home
e clique em WAN.
Selecione Static IP
Address e digite
suas configurações
estáticas obtidas do
seu provedor de
Internet nos devidos
campos. Se você
não sabe
essas
configurações,
contate seu provedor
de Internet.
Passo 5
Clique em Apply e
então
clique
em
Continue para salvar
as alterações.
Passo 6
Clique na aba Status e clique em Device Info. Sua informação de endereço
IP aparecerá embaixo de WAN.
41
Certifique-se que voce desabilitou ou desinstalou qualquer software de
PPPoE como WinPoet ou Enternet 300 de seu computador ou você não
conseguirá se conectar à Internet.
Passo 1
Faça o upgrade de Firmware se necessário.
(Por favor entre no site de suporte técnico da D-Link para fazer o upgrade
da Firmware mais recente: www.dlink.com.br/suporte)
Passo 2
Pegue um palito de dente ou clips e faça o reset físico do equipamento.
Com o ATA ligado, pressione o botão de reset que se localiza atrás do
equipamento por 10 segundos. Solte-o e o ATA irá ficar com as luzes
piscando e depois se estabilizarão.
Passo 3
Depois que o ATA se estabilizar, abra o navegador de Internet e digite
10.1.1.1 na barra de endereços e digite Enter. Quando aparecer a tela de
identificação, digite o nome de usuário (username) “admin” e deixe o campo
“password” em branco. Clique em OK.
Se a tela de identificação não aparecer, execute o Passo 2 novamente.
Nota: Não iniciar o assitente de configuração (Wizard).
Passo 4
Clique em WAN ao lado esquerdo da tela Home WAN screen. Selecione
PPPoE.
42
Passo 5
No nome de usuário (username) digite o email de seu provedor de Internet.
Abaixo digite sua senha.
Nota: Se você estiver com problemas para acessar certos websites, por
favor configure a opção MTU para um número mais baixo, como 1472,
1452, etc. Contate seu provedor de Internet para mais informações e para a
MTU apropriada para sua conexão.
Passo 6
Clique em Apply. Quando abrir uma nova janela, clique em Continue. Assim
que a tela se atualizar, retire o ATA da alimentação elétrica.
Passo 7
Desligue seu modem DSL por 2 a 3 minutos. Ligue-o de volta. Quando o
modem tiver estabelecido uma conexão com seu provedor de Internet,
ligue-o de volta ao ATA. Espere por volta de 30 segundos e entre
novamente na página de configuração de seu ATA.
Passo 8
Clique na aba Status de sua página de configuração onde voce pode ver
as informações do dispositivo. Você deve ver agora que nas informações
do dispositivo aparece um endereço IP, verificando que o dispositivo se
conectou a um servidor e foi atribuido um endereço IP.
43
*Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte ou entre em contato conosco pelo nosso Chat.
Suporte via E-mail: [email protected]
Horário de atendimento:
De Segunda à Sexta-feria, das 8:00 às 17:00h.
44
